Der Iveco 15t Dreiseitenkipper basiert auf der GTF 15t Iveco Trakker 8x8 Basis mit gepanzertem Fahrerhaus.
Das 8x8 Fahrzeug verfügt über permanenten Allradantrieb, mit Straßen- und Geländegang und wird von einem Euro5 Norm Motor Cursor 13 F3B 12,9l 332kW (450PS) angetrieben. Die 365/85 R20 Single Reifen verfügen über Notlaufelemente.
Das Fahrzeug ist ein einem Temperaturbereich für Betrieb ohne zusätzliche Maßnahmen von -32°C bis 49°C einsatzfähig.
Die militarisierte Version für die Bundeswehr verfügt über ein FSA Fahrerhaus für 2 Mann Besatzung mit einhängbarer Schlafliege, eine größere Lichtmaschine und 4x100Ah NATO Batterien, Tarnlicht und Steckdosen nach VG, ein lektrisches Bremssystem mit Geländemodus, zusätzliche Bremsanschlüsse vorne,m ilitärische Schäkellager und Zurrösen sowie eine militärische Hakenkupplung für Anhänger.
Das Fahrzeug ist 9,13m lang, 2,55m breit und hat eine Höhe inklusive FLW100 von unter 4m. Das technische Gesamtgewicht des Fahrzeugs liegt bei 38t.
Die Meiller Kippbrücke hat 13m³ Rauminhalt sowie Zurrösen für Stückgutbefestigung in der Mulde.
Die Bundeswehr hat 2011 vier dieser Fahrzeuge erhalten, die unter anderem in Afghanistan im Einsatz waren.
(Dank für die Bereitstellung der Daten an IVECO Magirus AG, Abt. Defence Vehicles, 89079 Ulm
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

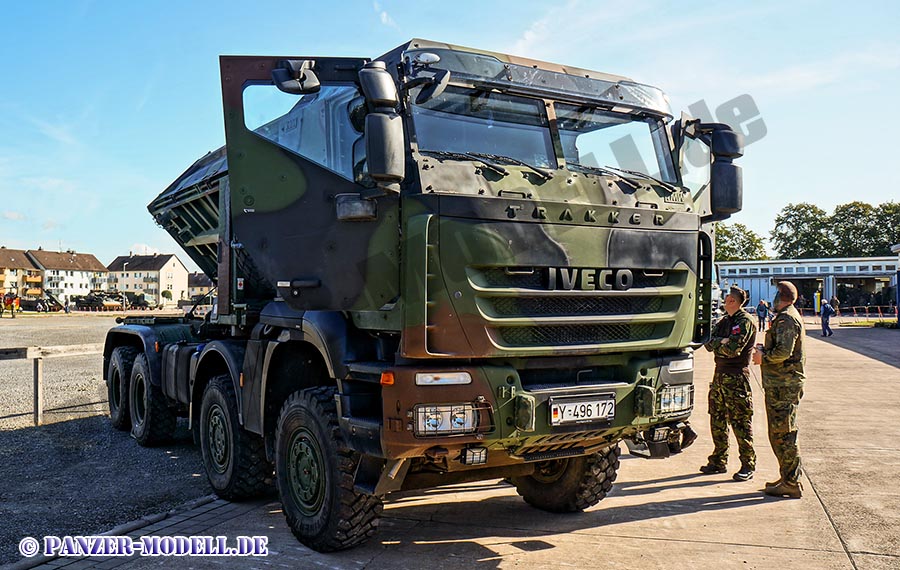

Gesamtansicht vorn rechts

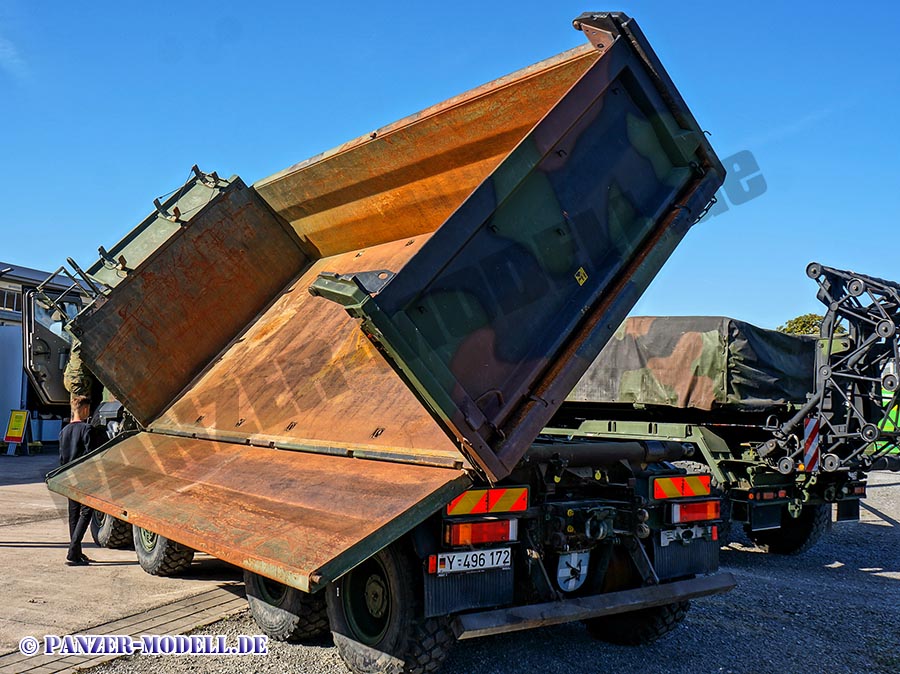

Gesamtansicht hinten rechts
Gesamtansicht hinten links

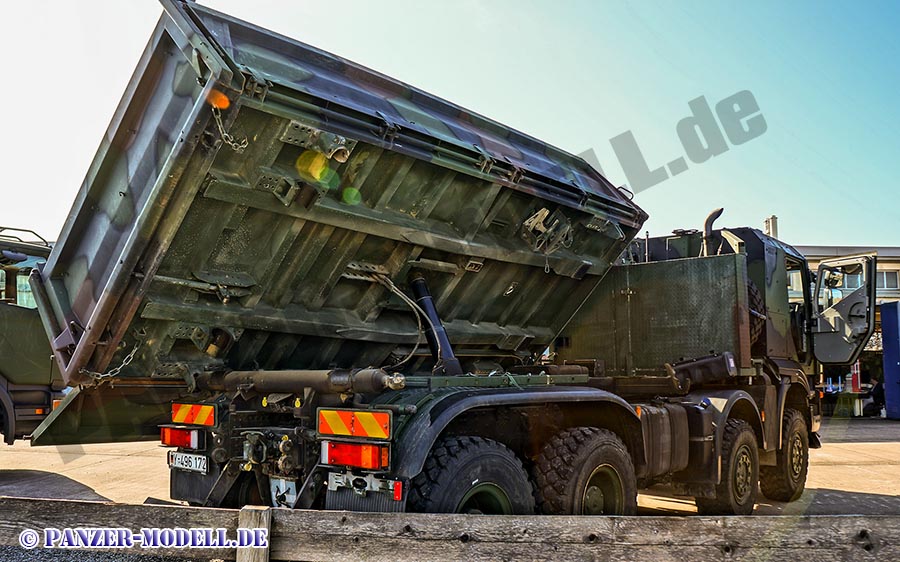

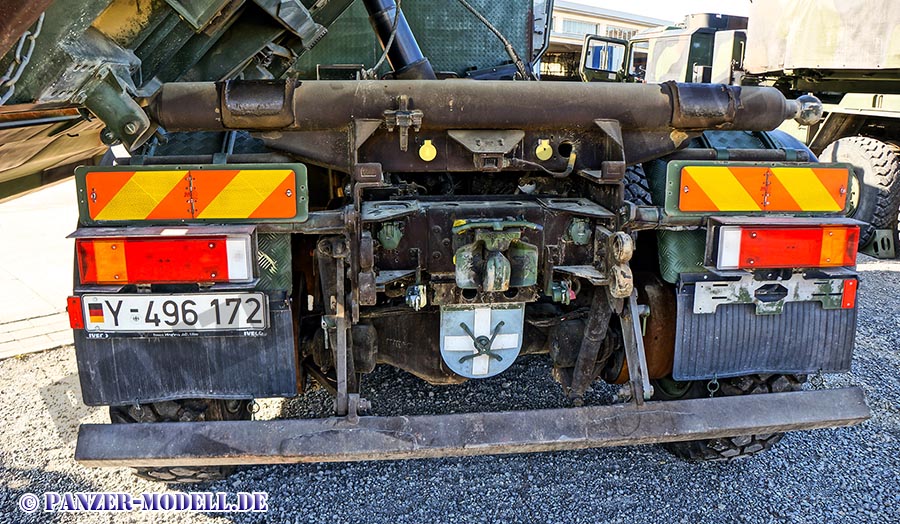

Heckansicht

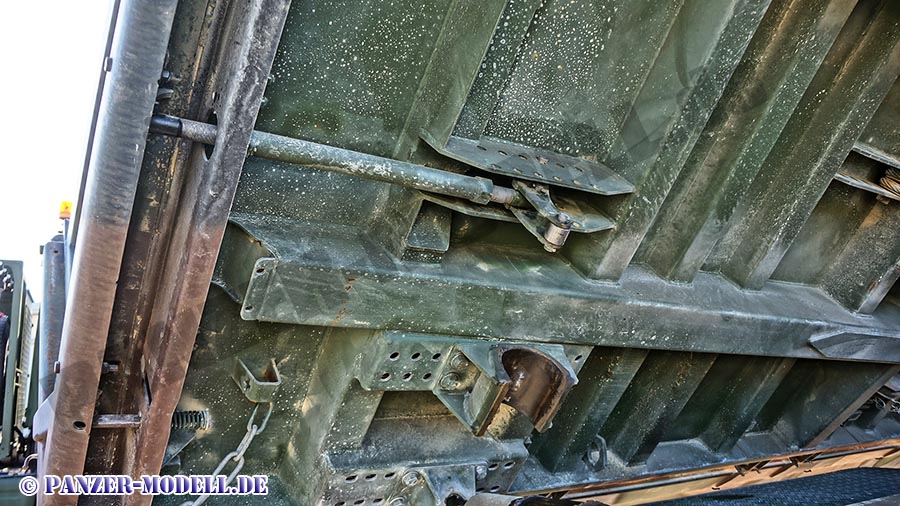

Unterseite Kippbrücke hinten

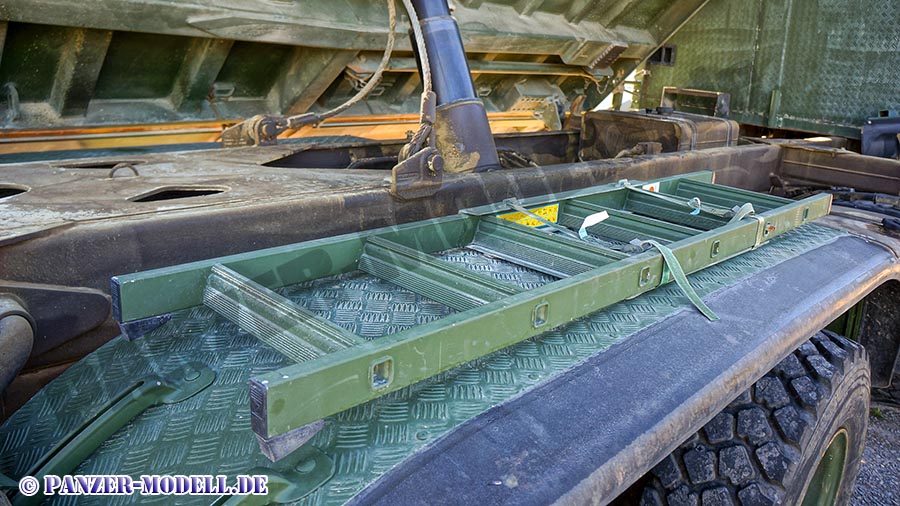

Leiter auf rechtem Heckschutzblech

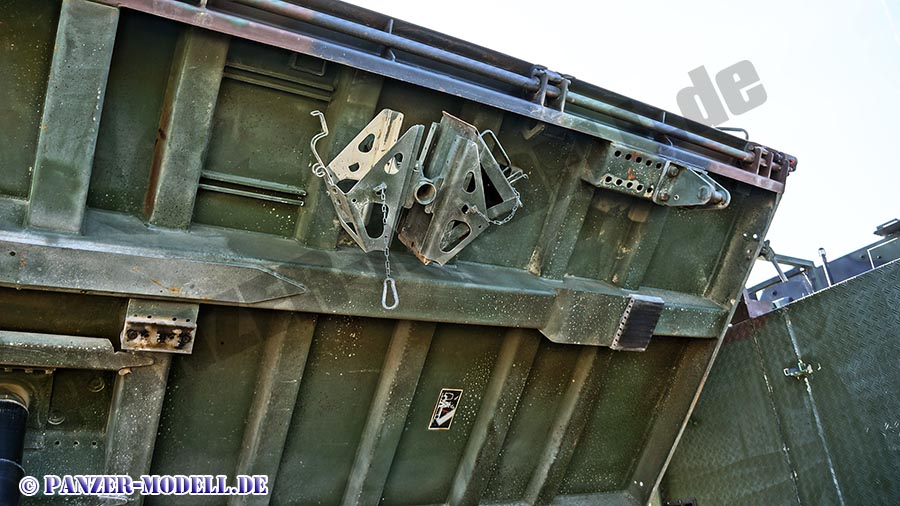

Aufnahmen Kippbrücke Unterseite

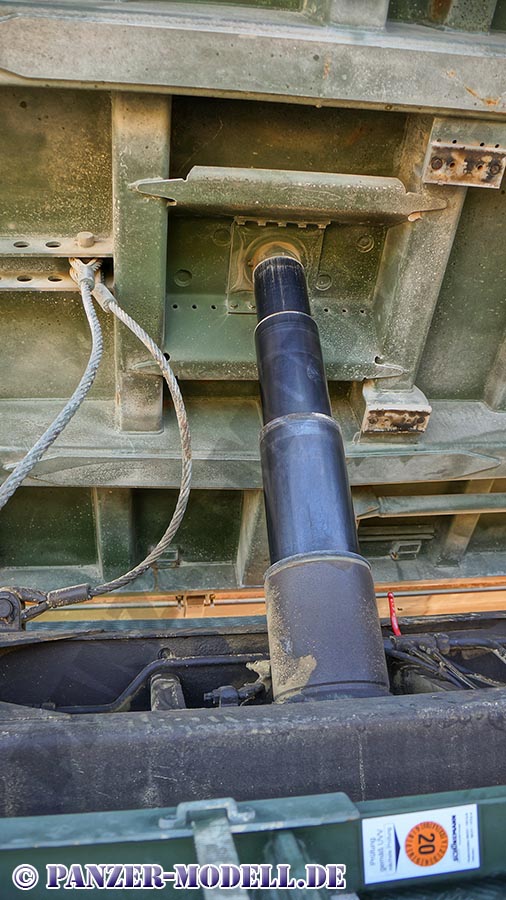

Zentraler Hydraulikstempel
Kippbrücke Unterseite vorn rechts
Tank rechts

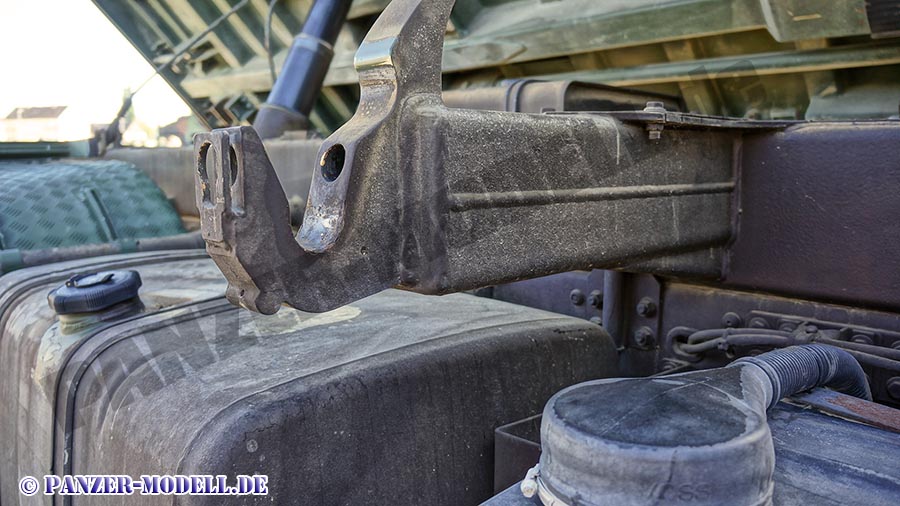

Kippbrückenaufnahme rechts vorn

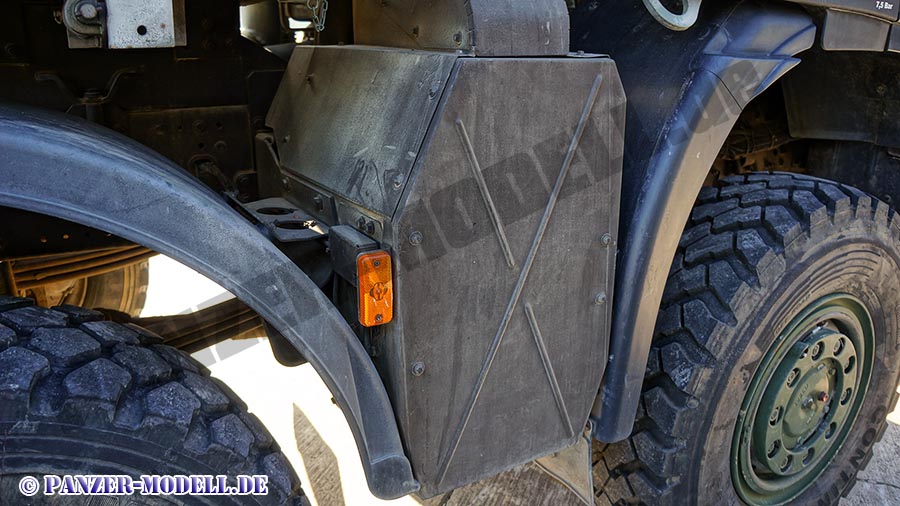

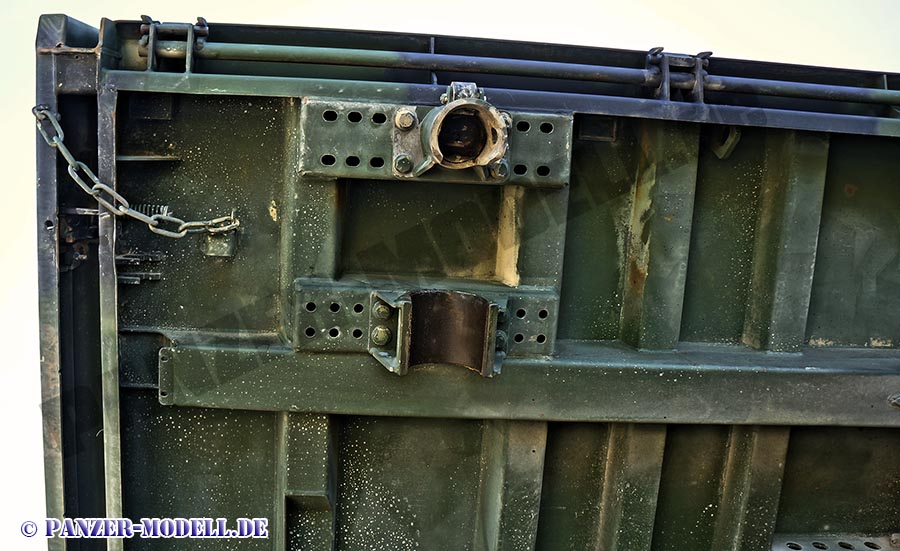

Rückseite Heckkasten

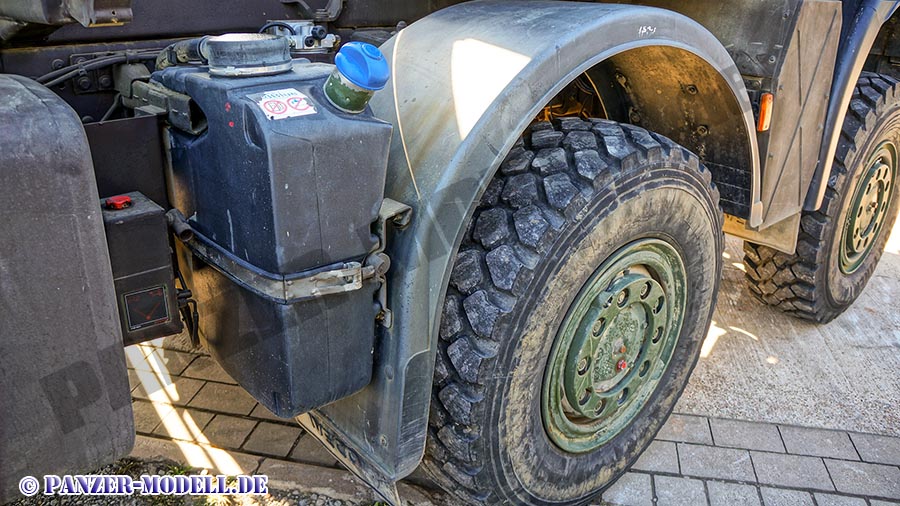

Rad, zweite Achse rechts und AdBlue Tank
KAT-Abdeckung (ADR und Wärmesignatur)

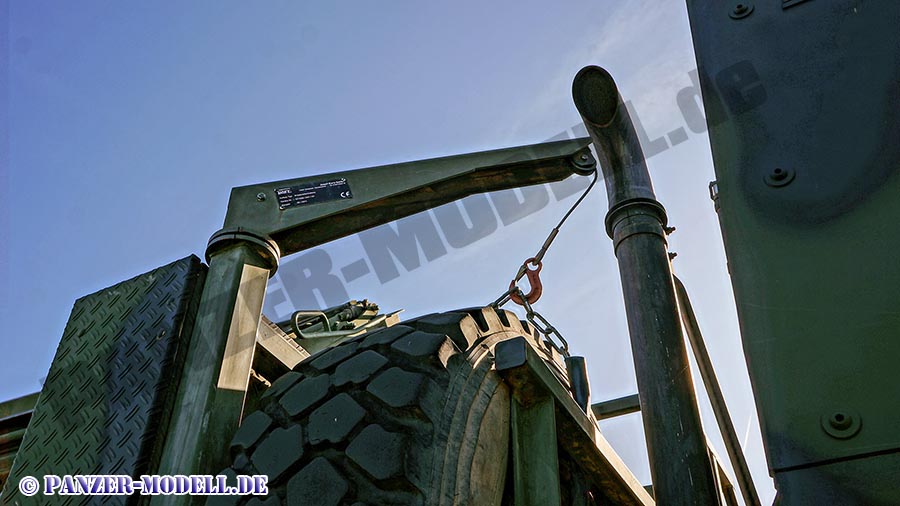

Reserveradkran und Auspuff rechts

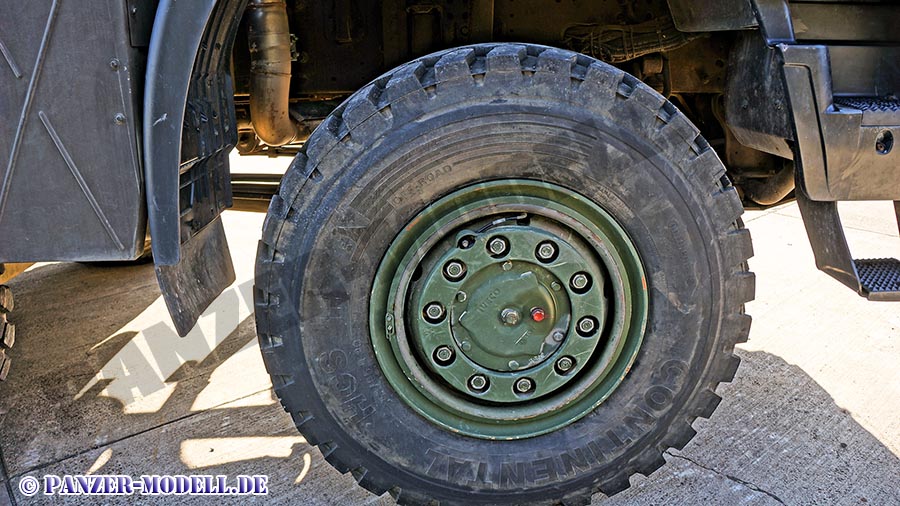

Reifen erste Achse rechts
Faherkabine vorn rechts

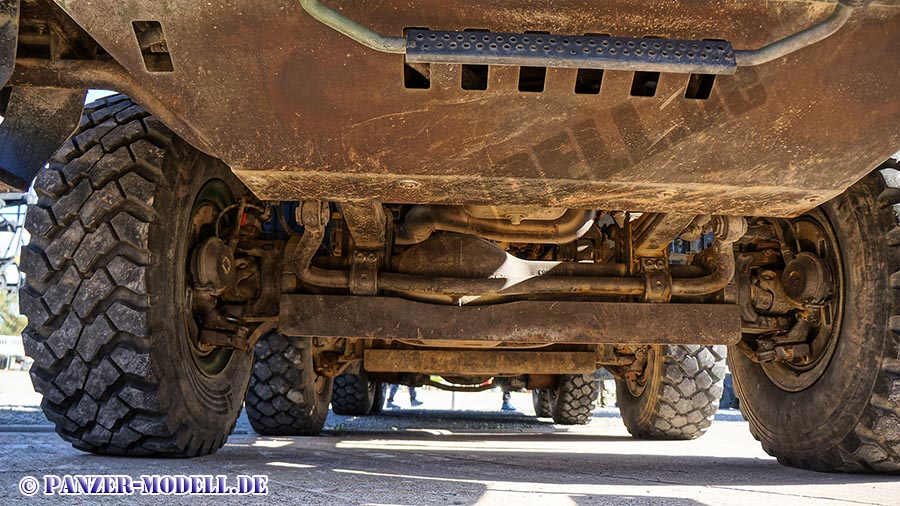

Unterseite von vorn

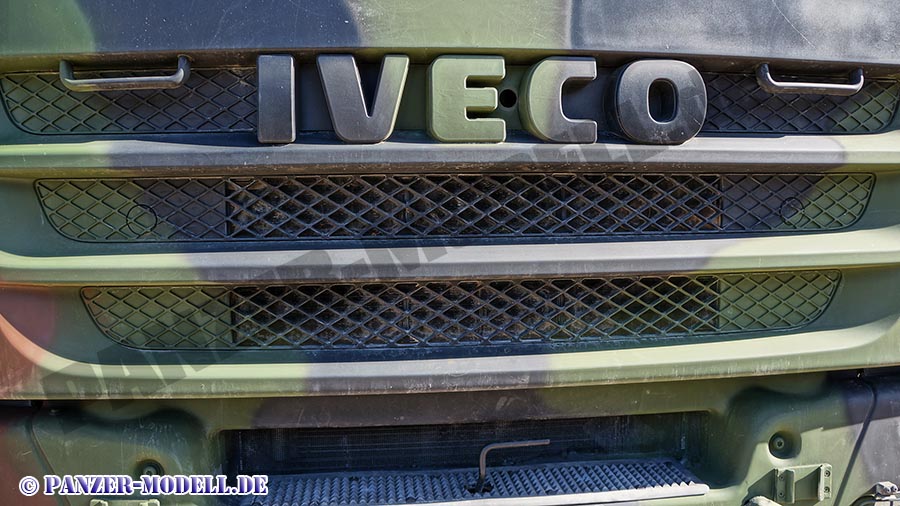

Motorfrontgritter
Windleitblech links
Fahrertür, offen
Stoßfänger vorn links

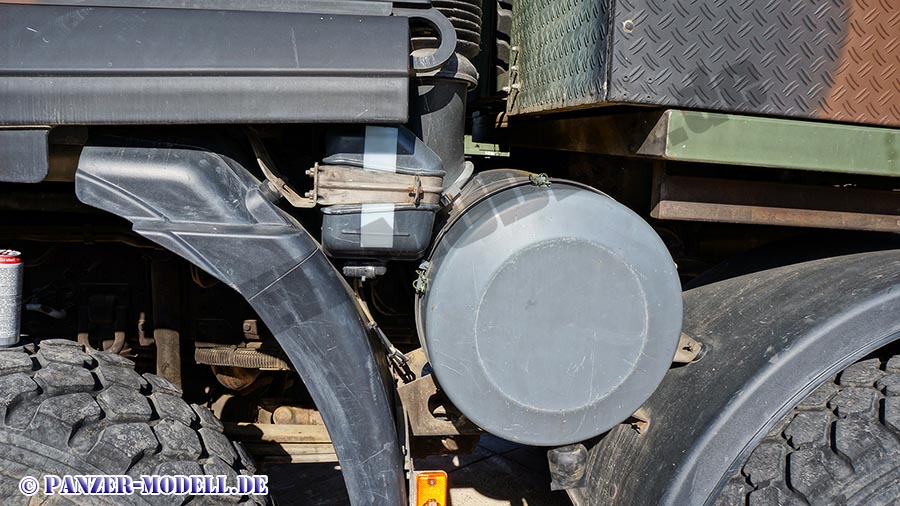

Luftfilter links zwischen 1. und 2.Achse

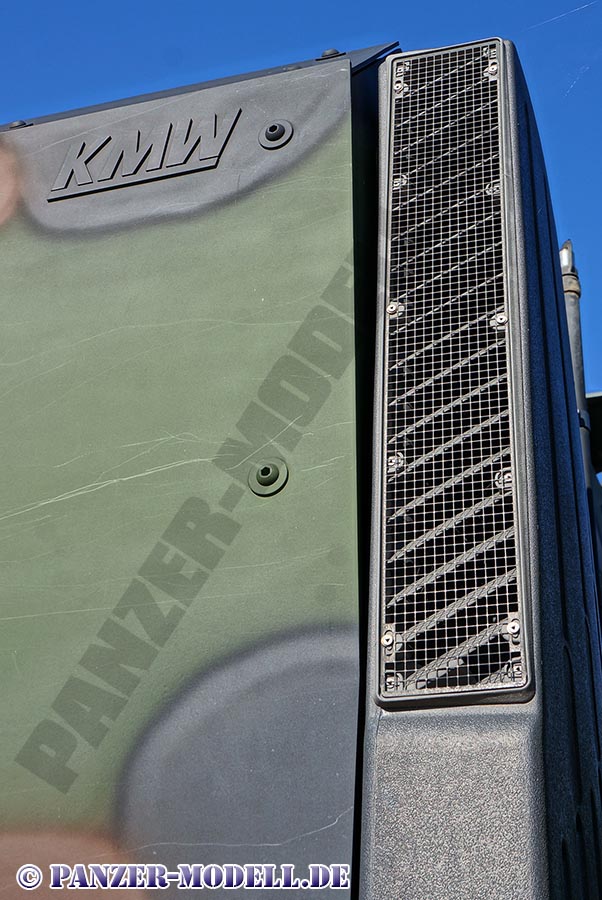

Luftansaugung links hinter Fahrerhaus

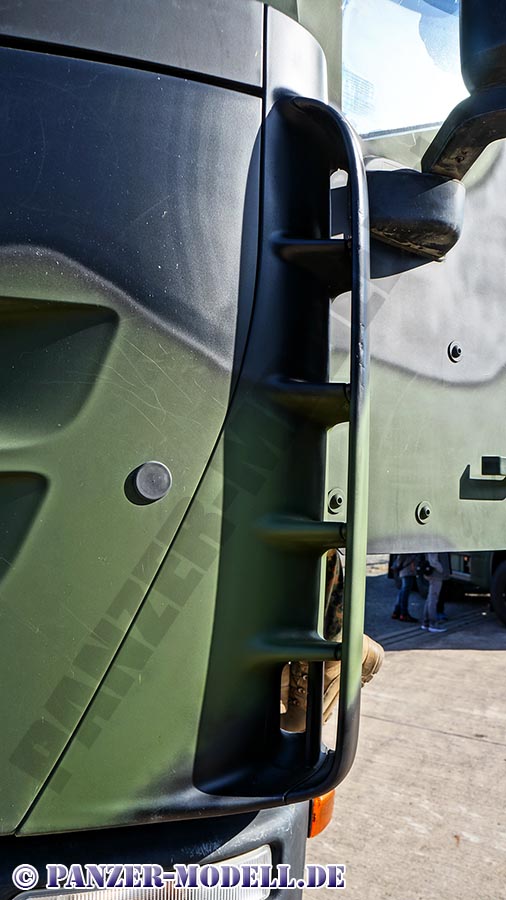

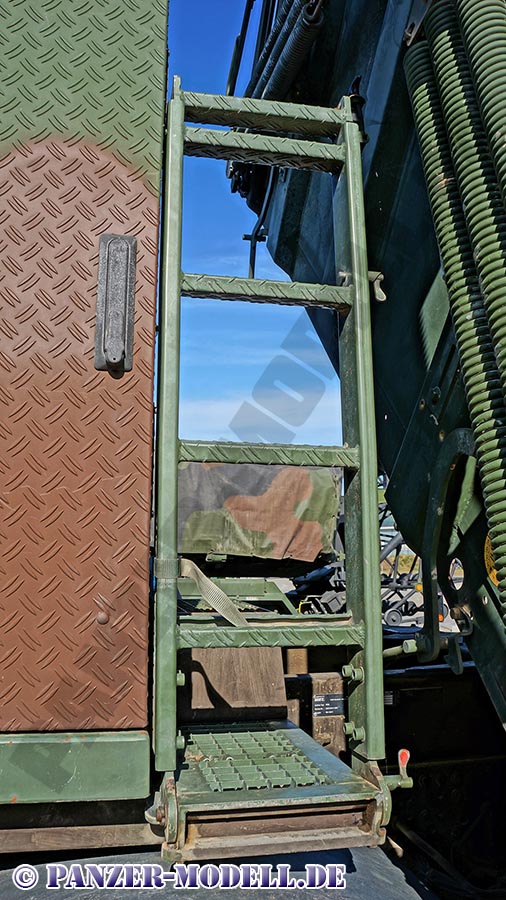

Aufstiegshilfe links

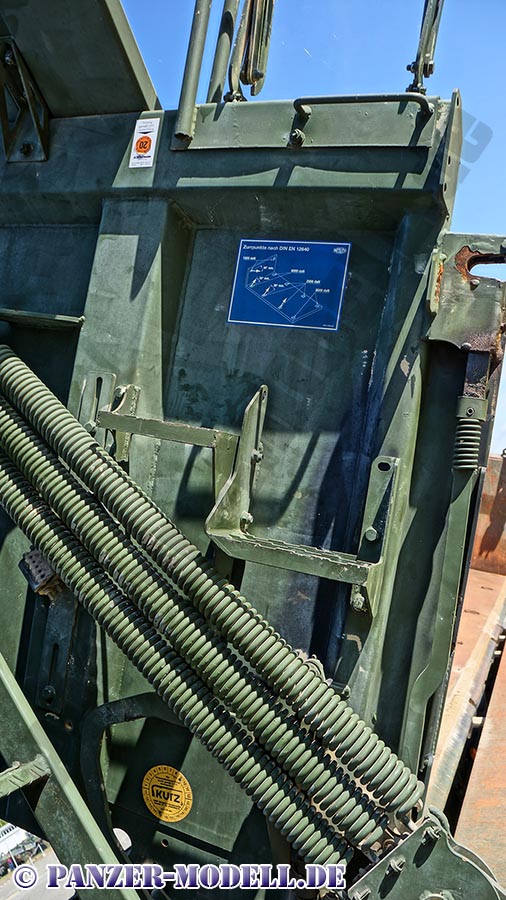

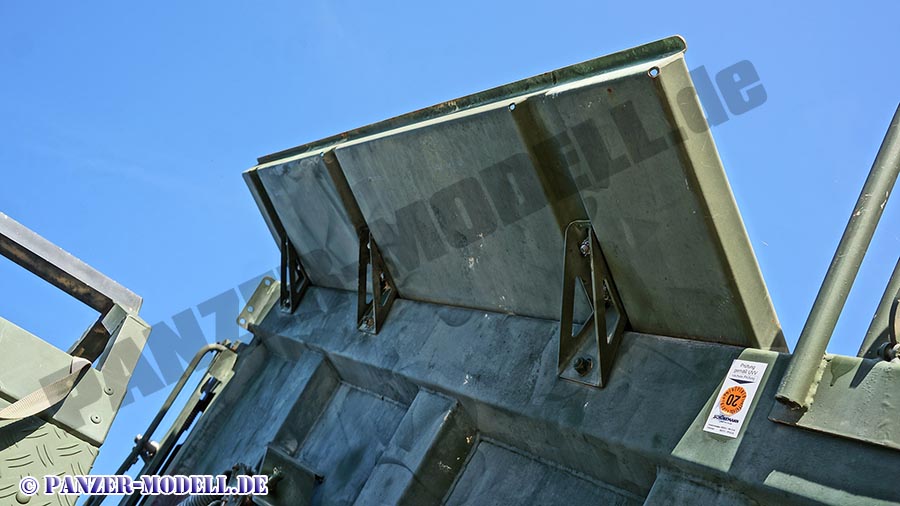

Frontblech Kippbrücke links
Oberes Deckblech Kippbrücke

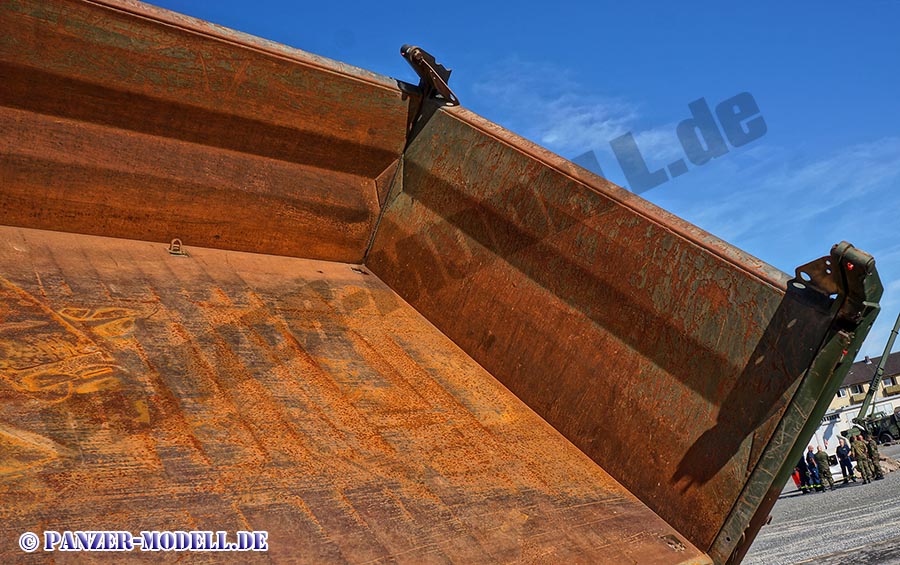

Innerer Heckbereich Kippmulde

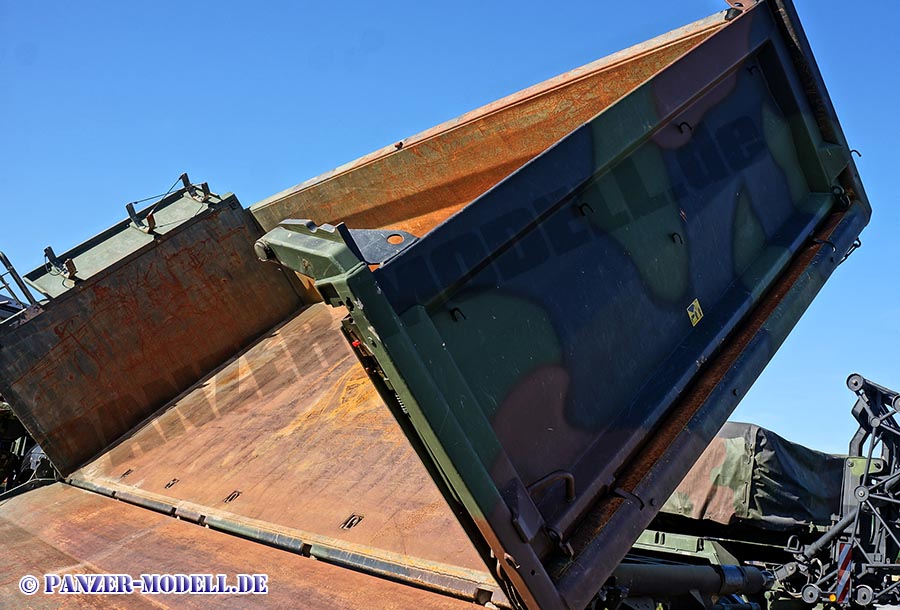

Heckbereich Kippmulde

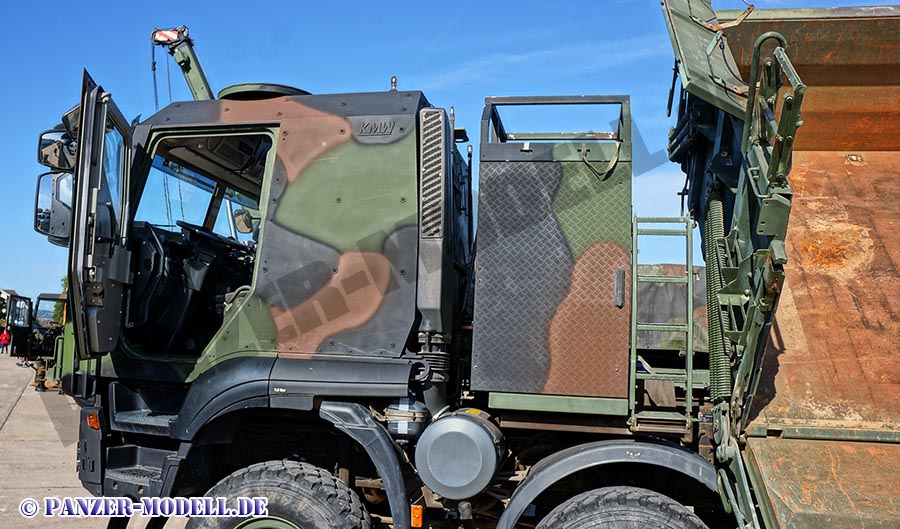

Linke Seite Frontbereich

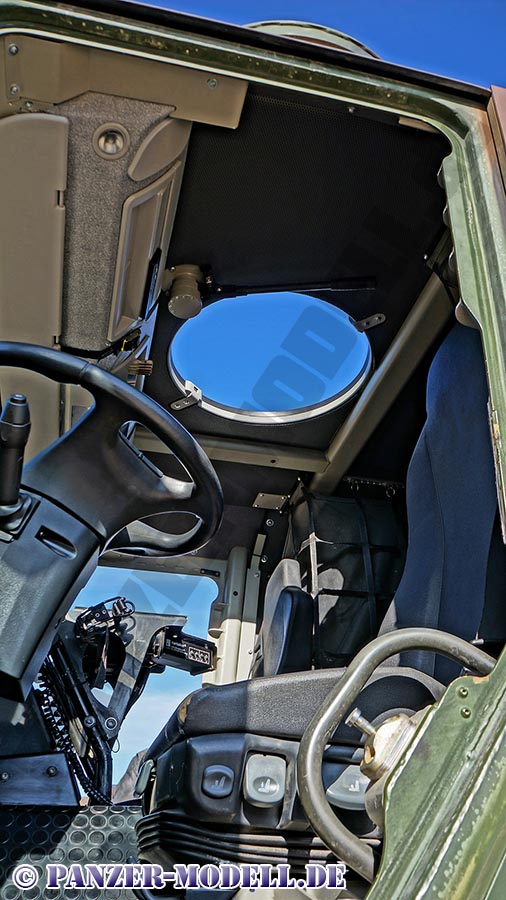

Innenseite Fahrerkabine von Fahrerseite

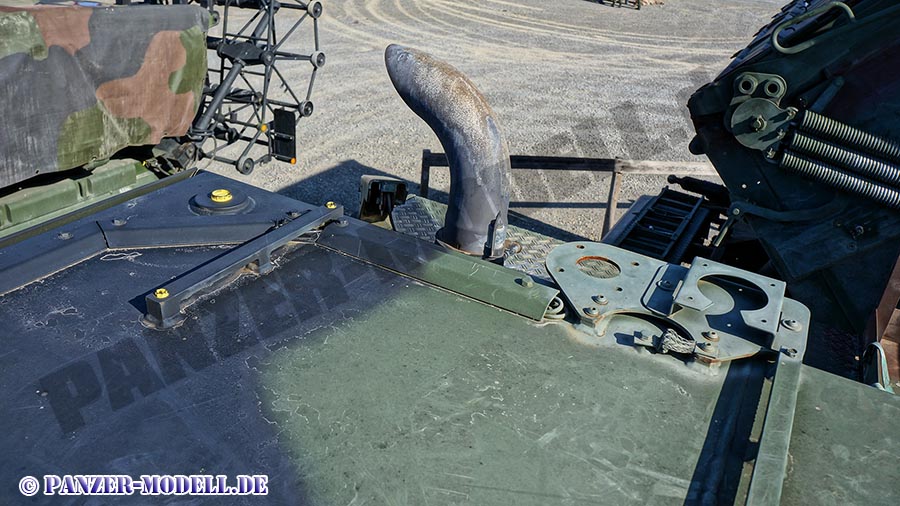

Oberseite Kabinendach hinten rechts

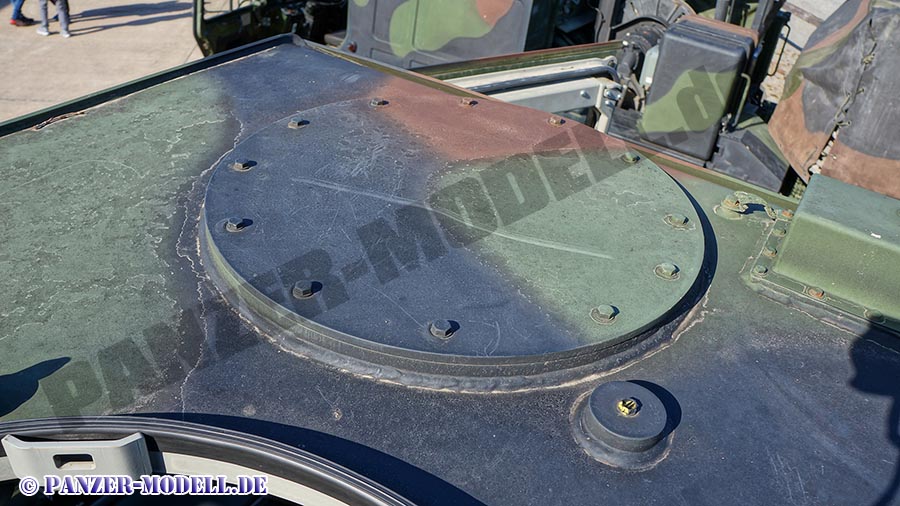

Basisplatte FLW, Kabinendach rechts vorn

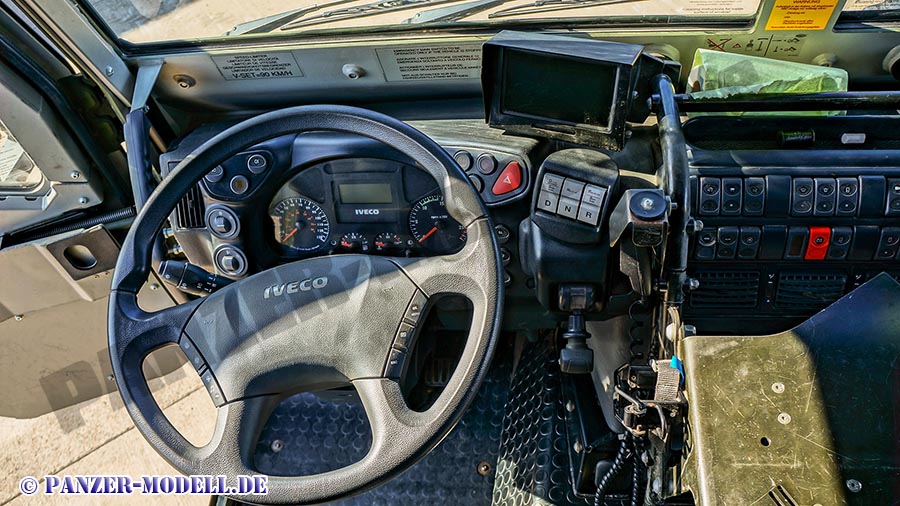

Fahrerplatz
