Faltstraßengerät

Das Faltstraßengerät basiert auf dem LKW 15t mil gl A1 mit einem Aufbau zur Aufnahme von 18 Segmenten der Faltstraße aus Aluminium Sechsecken. Diese Faltstraße hat eine Fahrbahnbreite von 4,20 Meter. Pro Verlegefahrzeug kann eine Faltstraße von 50m Länge ausgebracht werden. Diese dient zur Befestigung von morastigem Untergrund, Uferböschungen, usw.
Dabei kann die Faltstraße von Fahrzeugen bis 70t Gesamtgewicht genutzt werden.

Das Fahrzeug ist 11,2m lang, 2,99m breit und 3,6m hoch. Es wiegt mit Faltstraße 27,22t. Die Faltstraße wiegt 9,1t.
Ab 1988 wurden 147 Fahrzeuge und Faltstraßensätze für die Bundeswehr gebaut.

Zum Schutz der Besatzung im Einsatz in Bedrohungslagen, gibt es das Faltstraßengerät auch mit modularer Schutzausstattung MSA

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

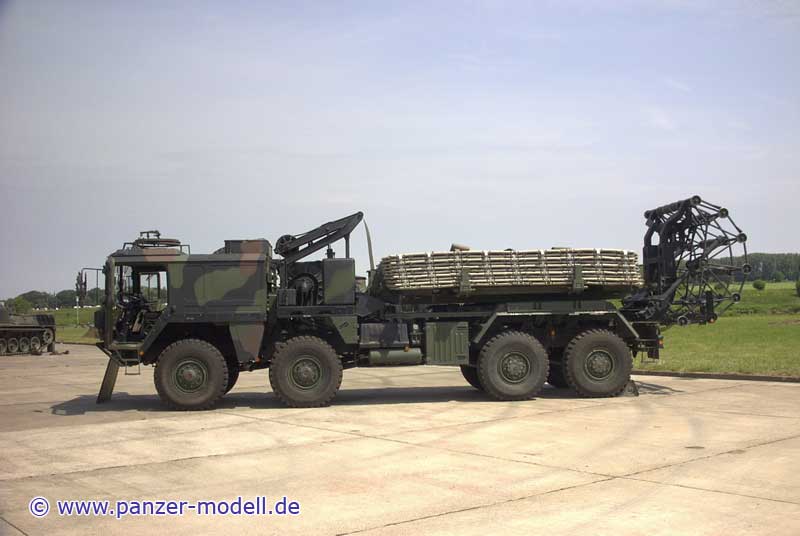

Gesamtansicht links

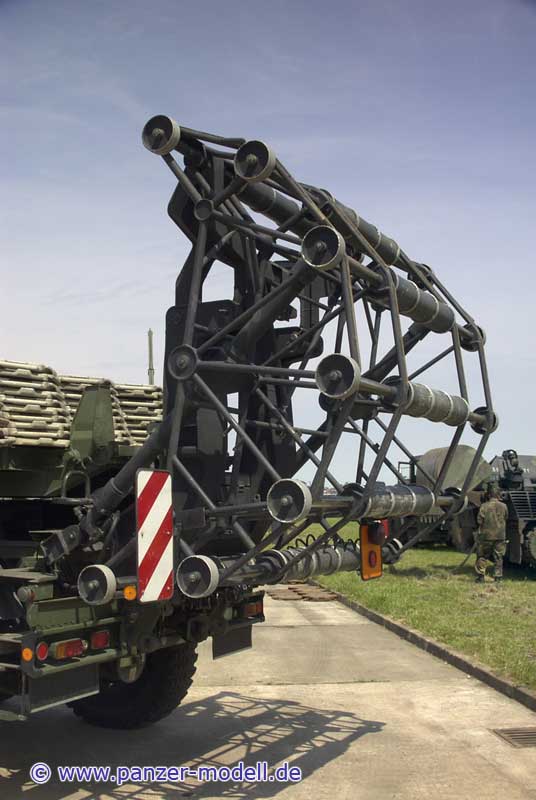

Heckansicht

Heckansicht

Gesamtansicht hinten rechts

Gesamtansicht rechts

Gesamtansicht vorn rechts. verladene Faltstraße

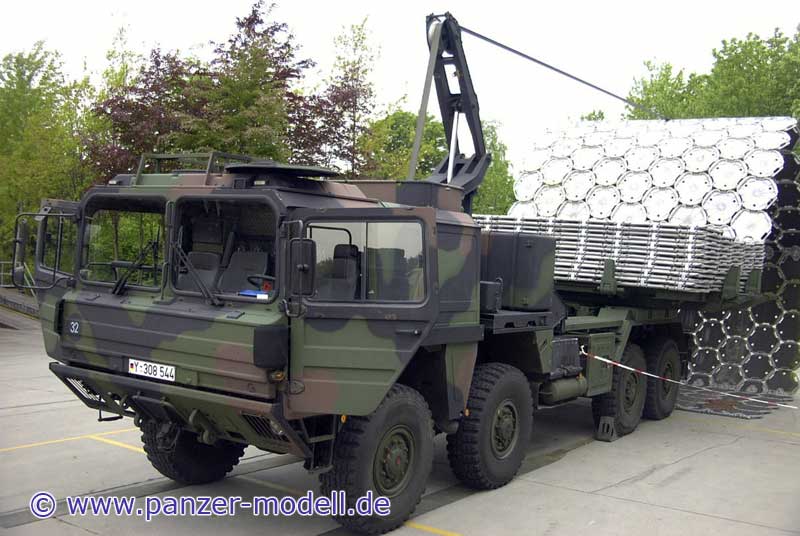

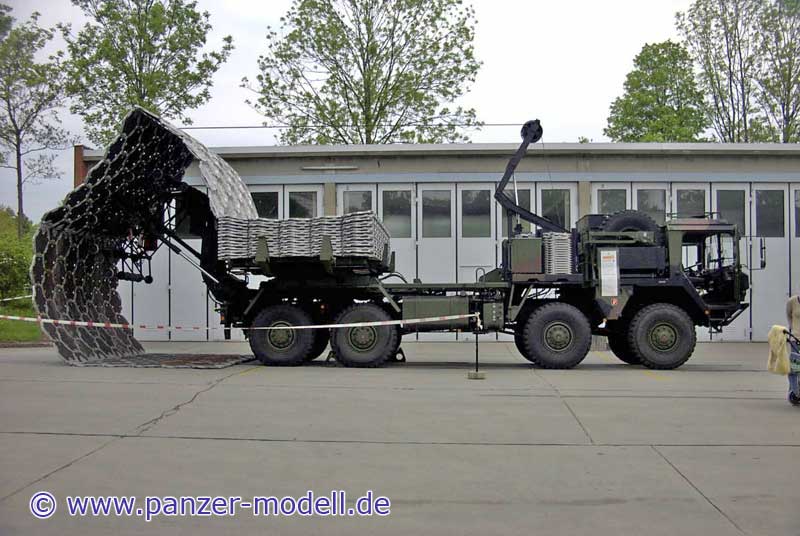

Gesamtansicht vorn rechts, beim Abladen der Faltstraße

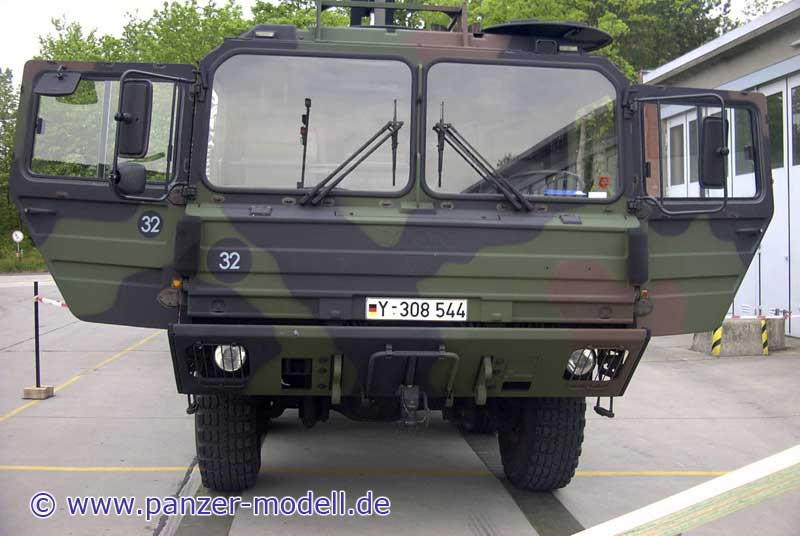

Frontansicht

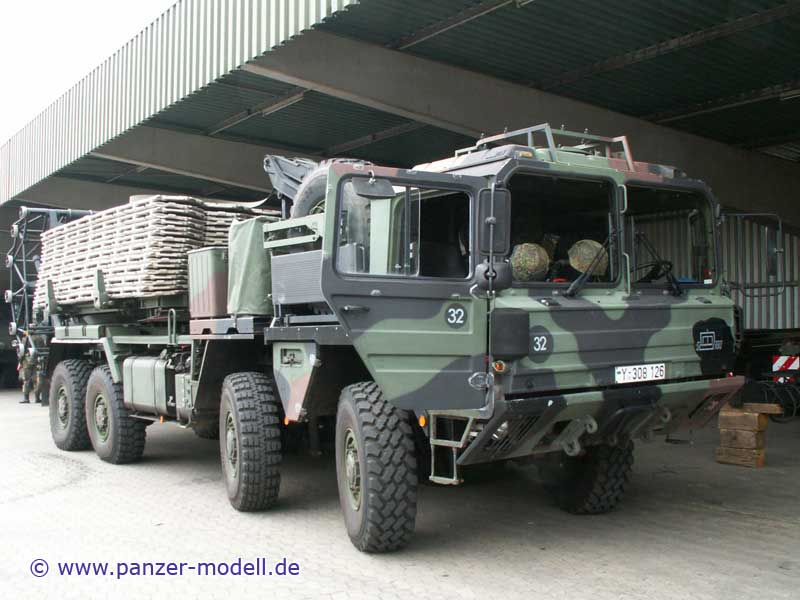

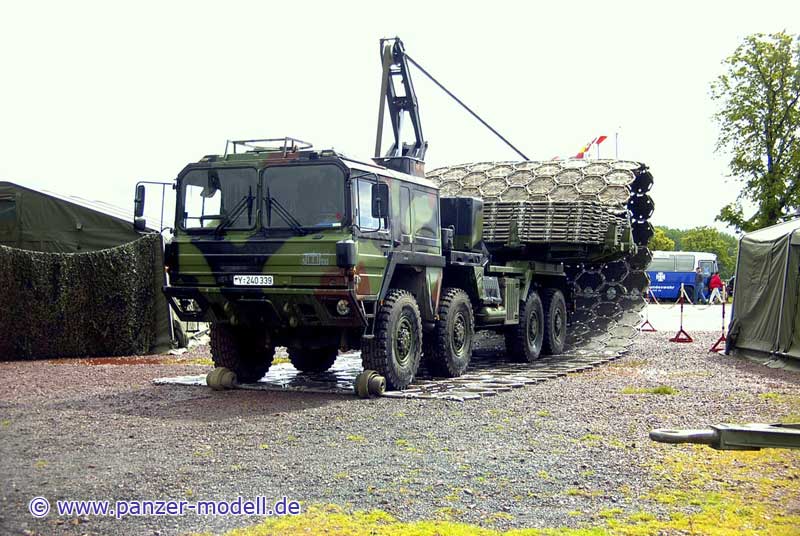

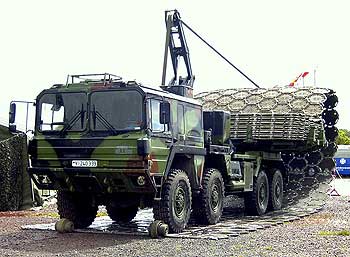

Gesamtansicht vorn links

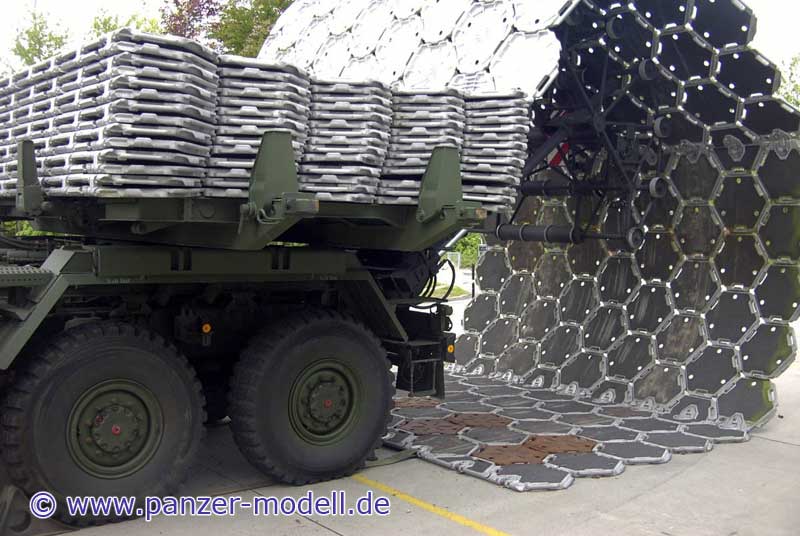

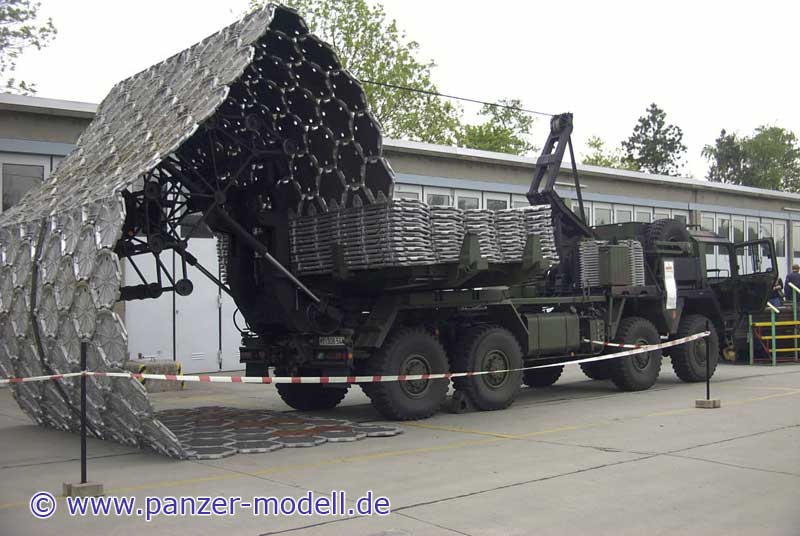

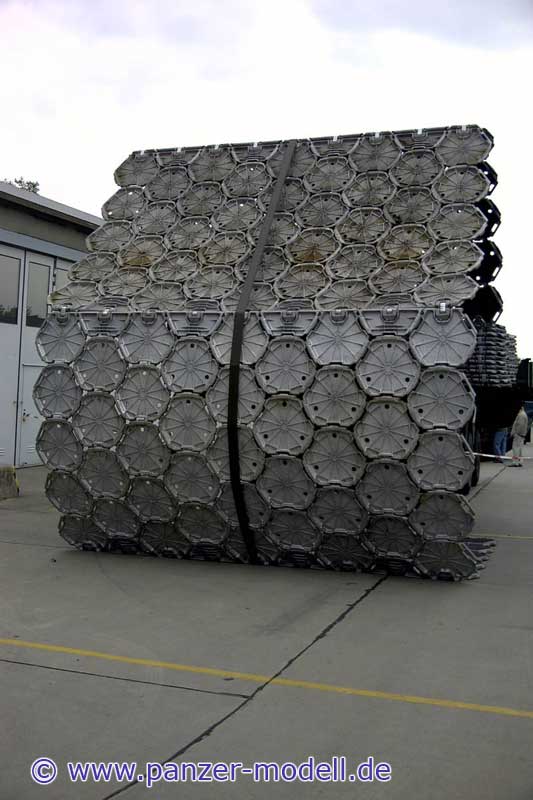

Faltstraße beim Abladen

Abrollgügel von links

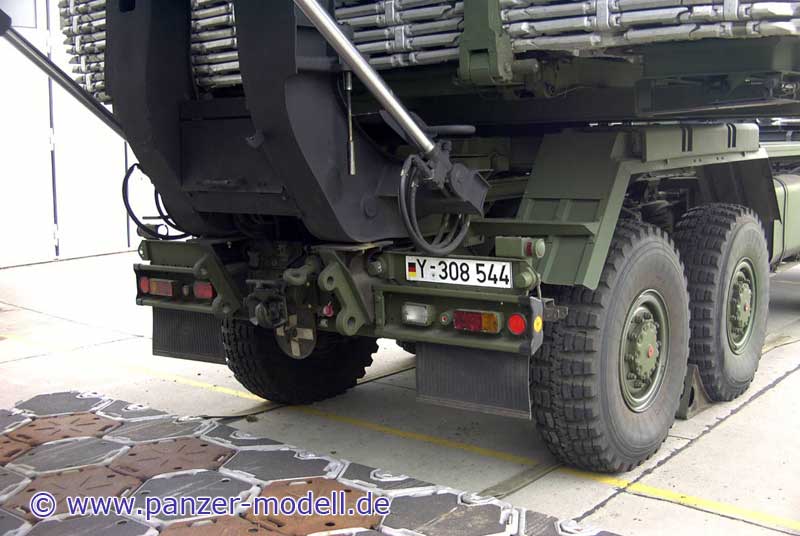

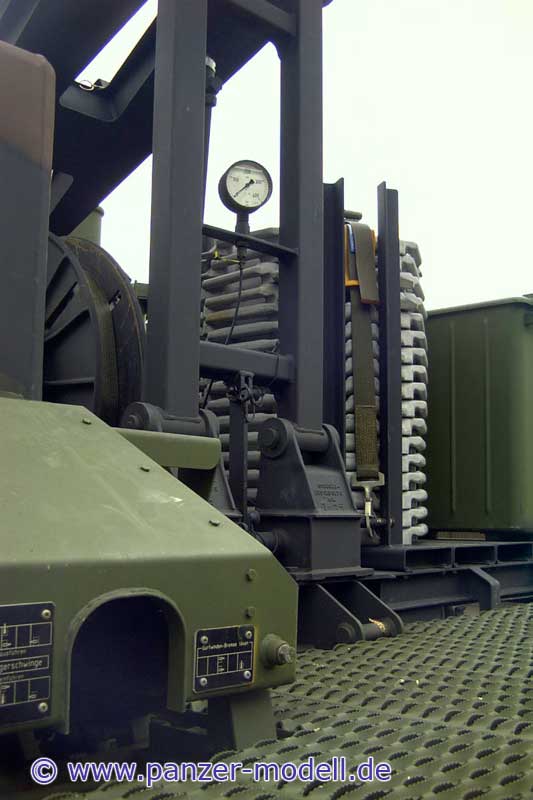

Heck des Fahrgestells

Abrollbügel von rechts, mit Faltstraße

Unterteil, Abrollbügel

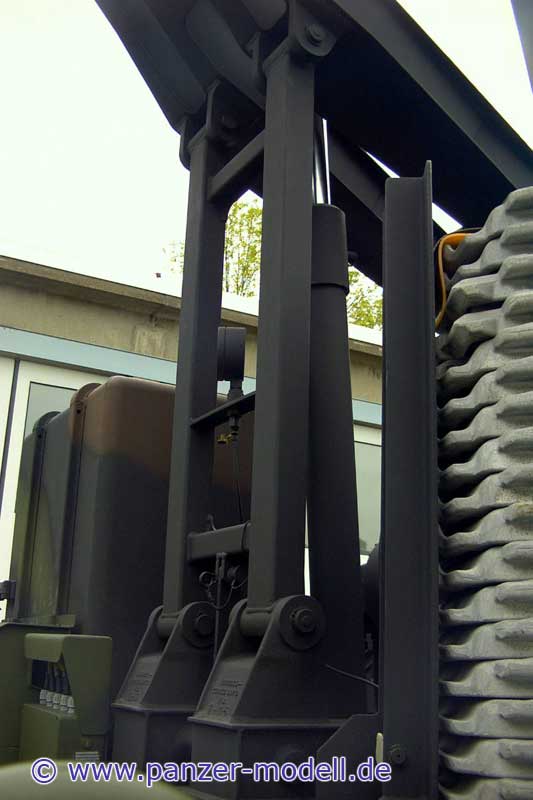

Hydraulikzylinder zur Bewegung der Abrollbügel

Faltstraßenhalterung hinten rechts

seitliche Halterung rechts

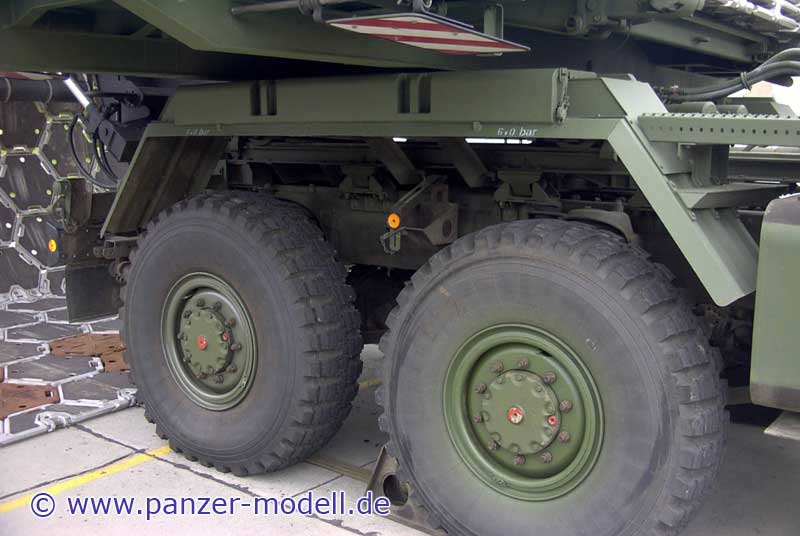

hintere Doppelachse, rechts

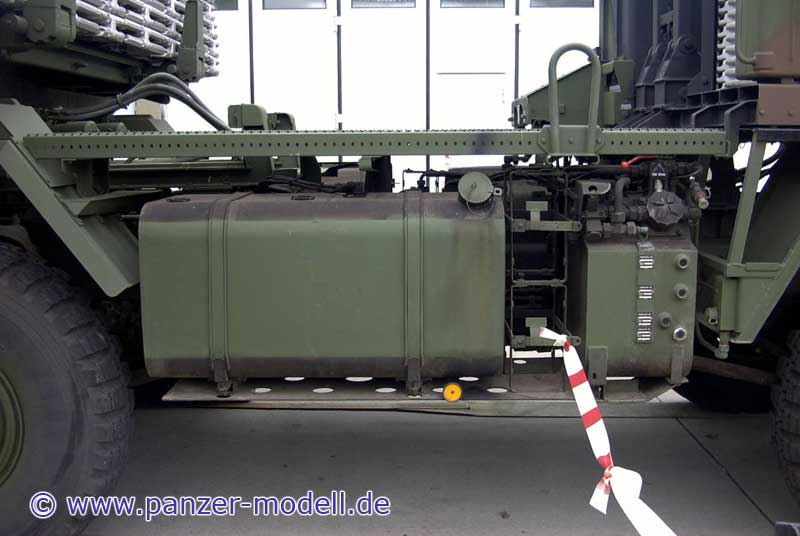

Tank, rechts

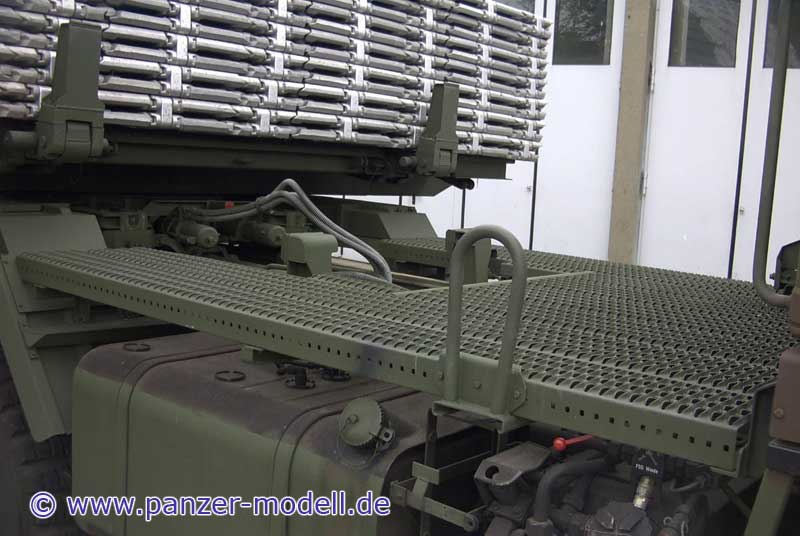

Chassis Zwischenteil

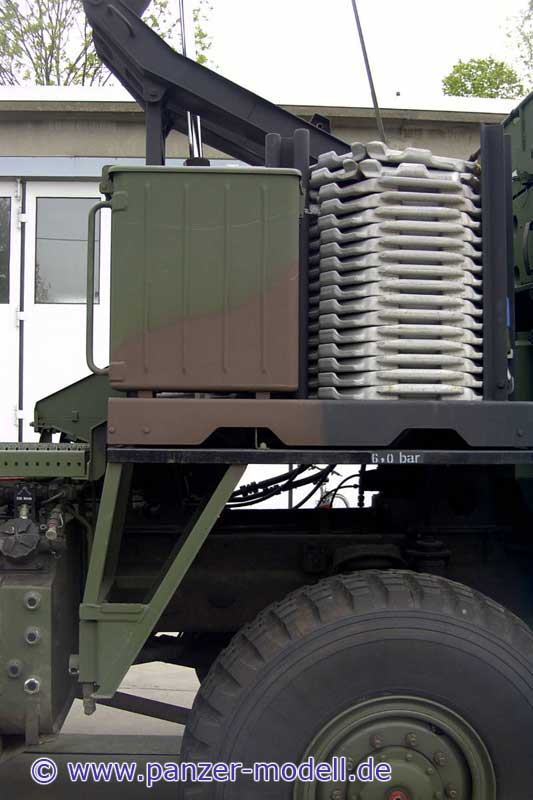

Staukiste und Ersatzplatten, rechts hinter Fahrerhaus

Rollenführungsarm Unterteil

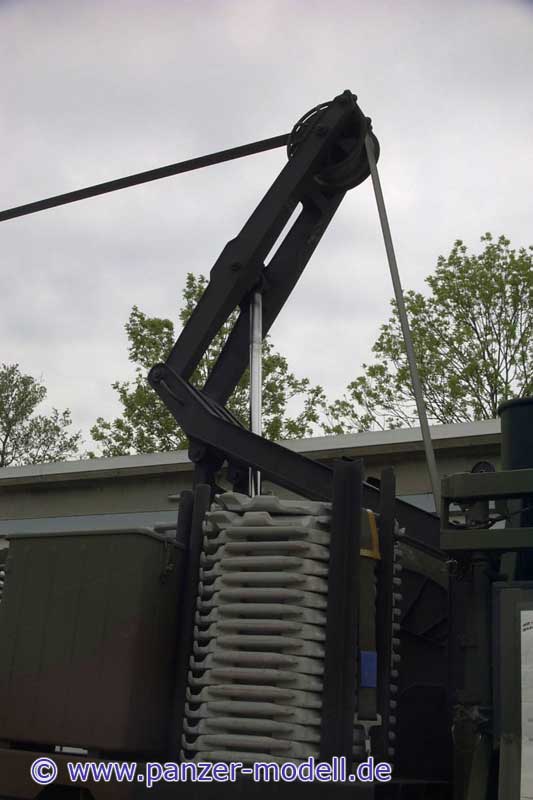

Rollenfüjrungsarm von rechts

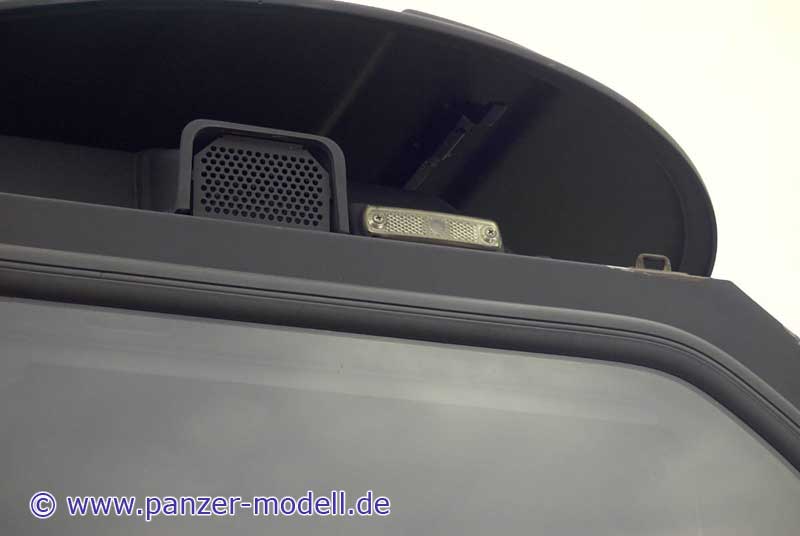

Detail Fahrerkabine vorn, oben, links

Fahrerkabine links

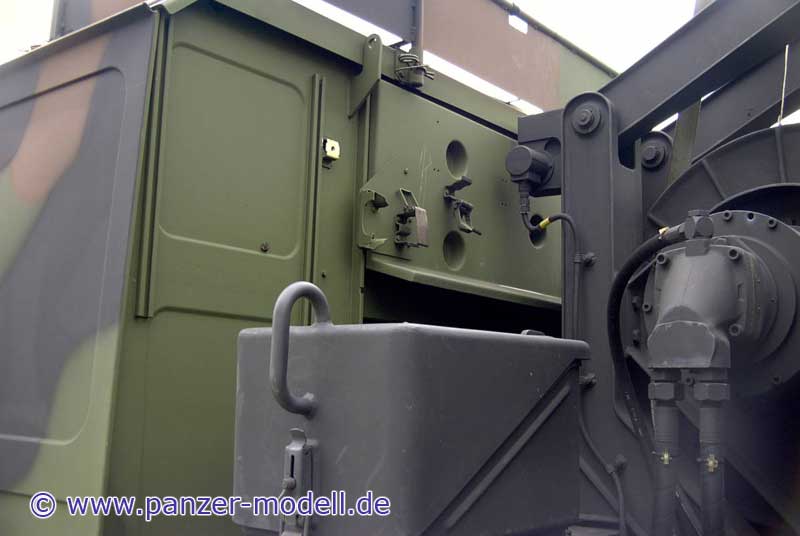

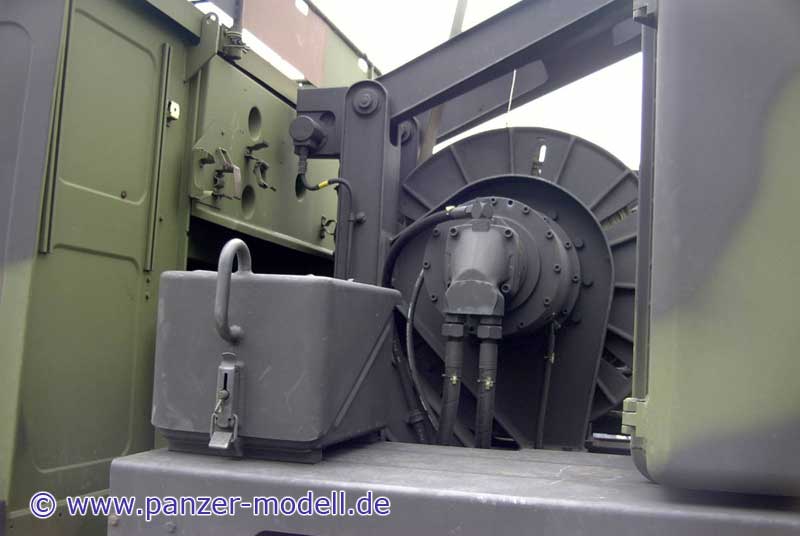

Winde hinter Fahrerkabine von links

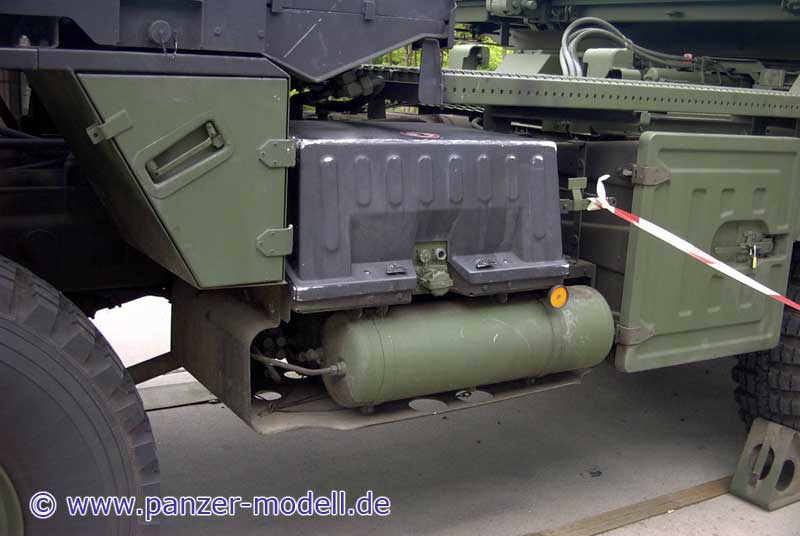

Drucklufttank und Staukisten links

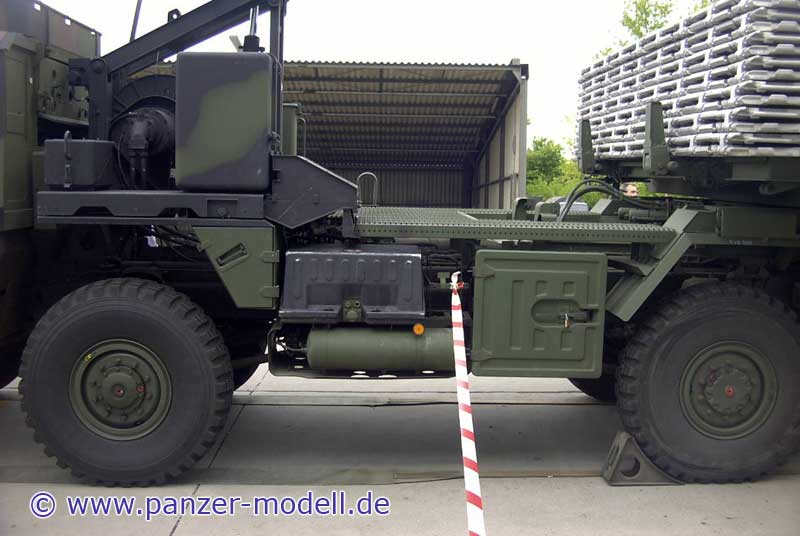

Chassis mittelteil von links

linke Heckseite Fahrerkabine

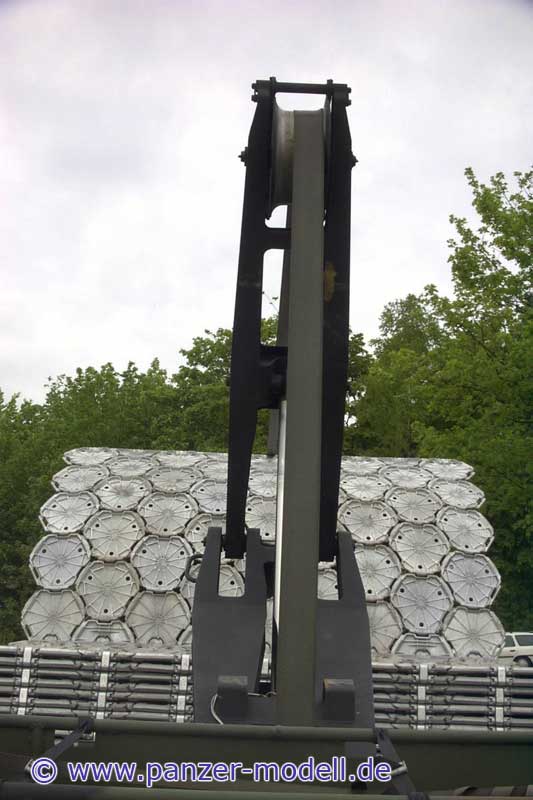

Rollenführungsarm von hinten links

Heckteil von links

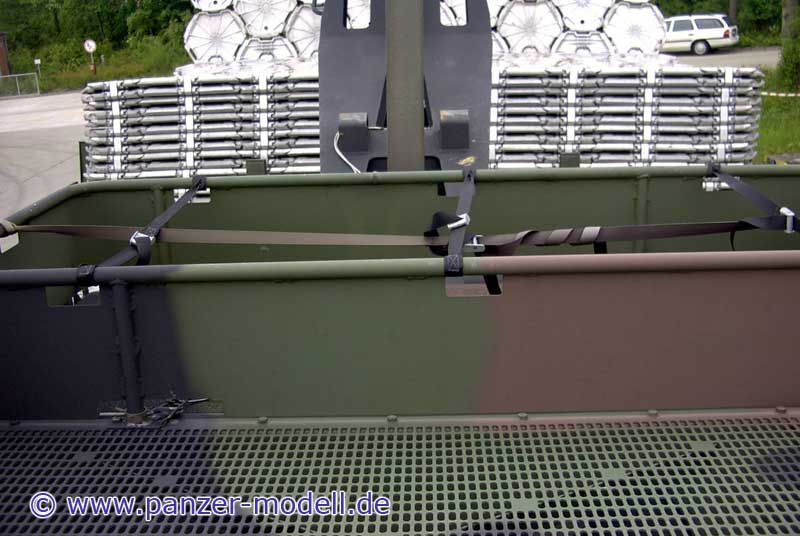

Blick von Fahrerkabine nach hinten

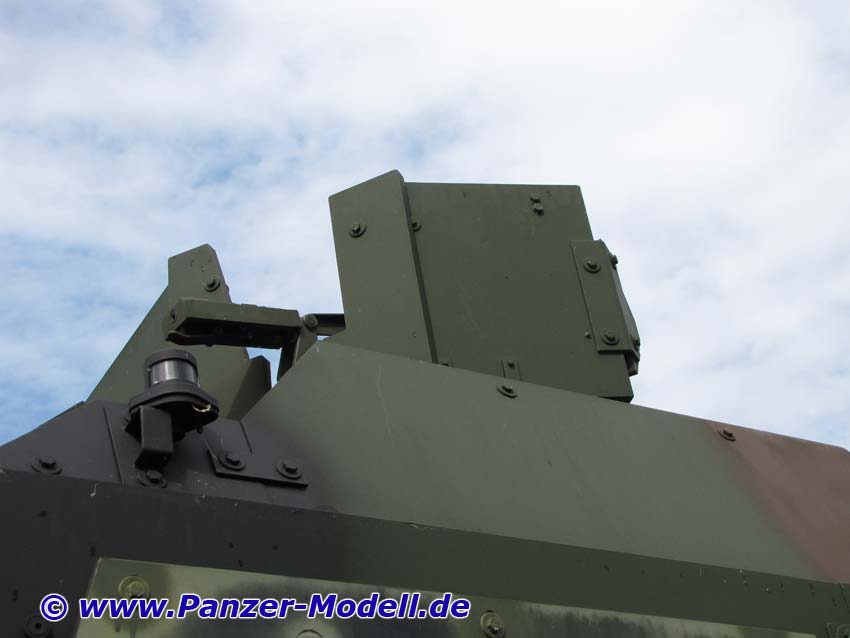

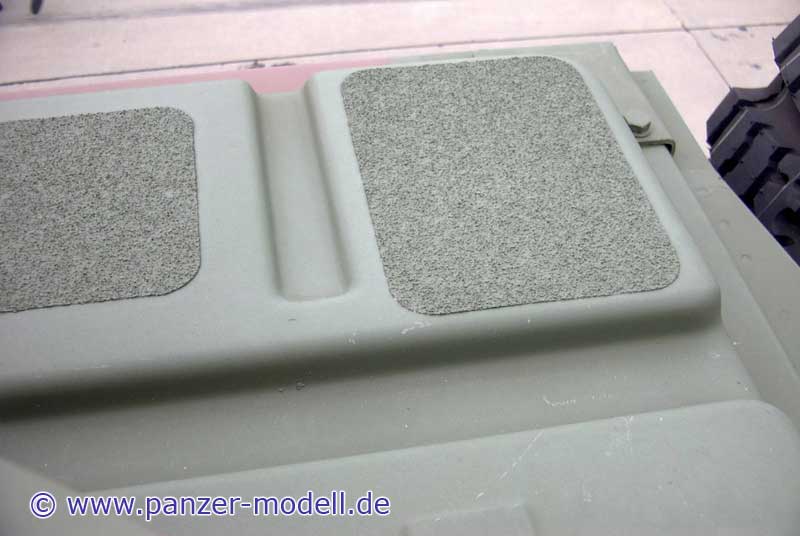

Oberseite Fahrerkabine hinten

Oberseite Fahrerkabine links

Oberseite Fahrerkabine rechts

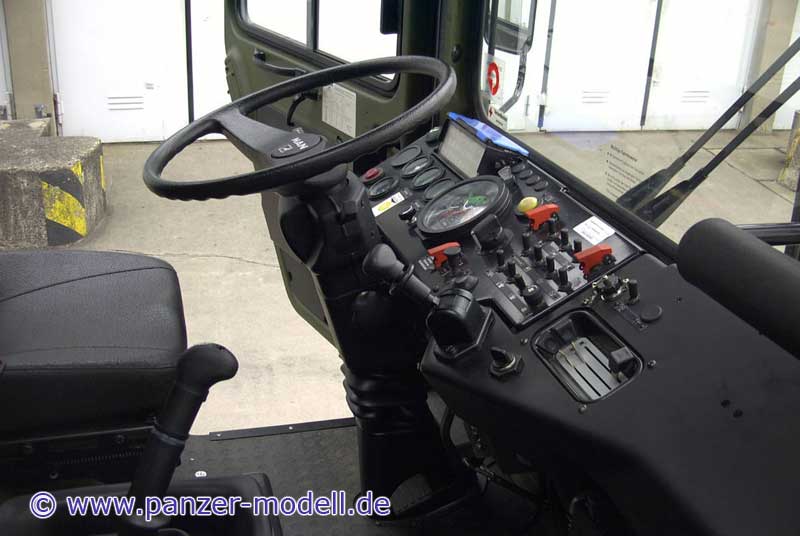

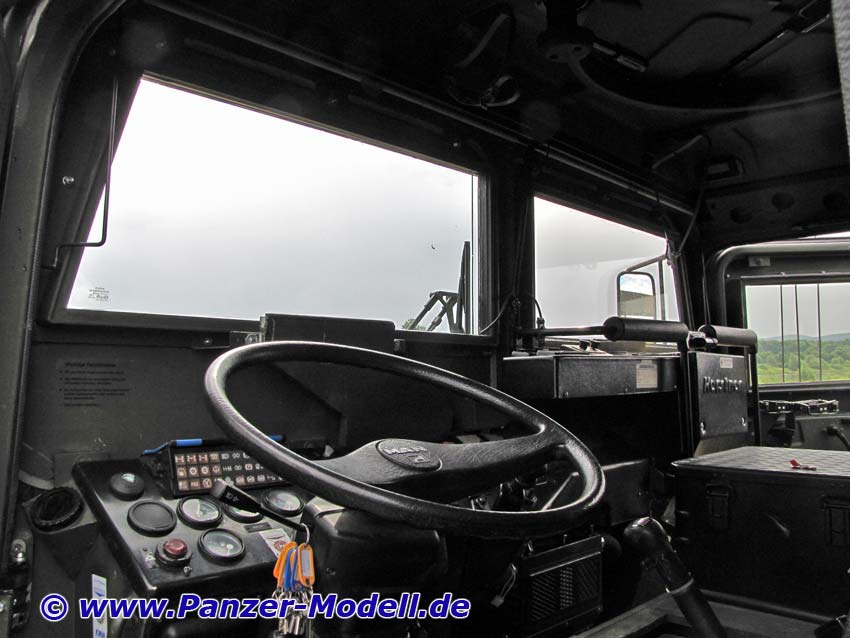

Fahrerplatz von Beifahrer aus gesehen

Instrumente

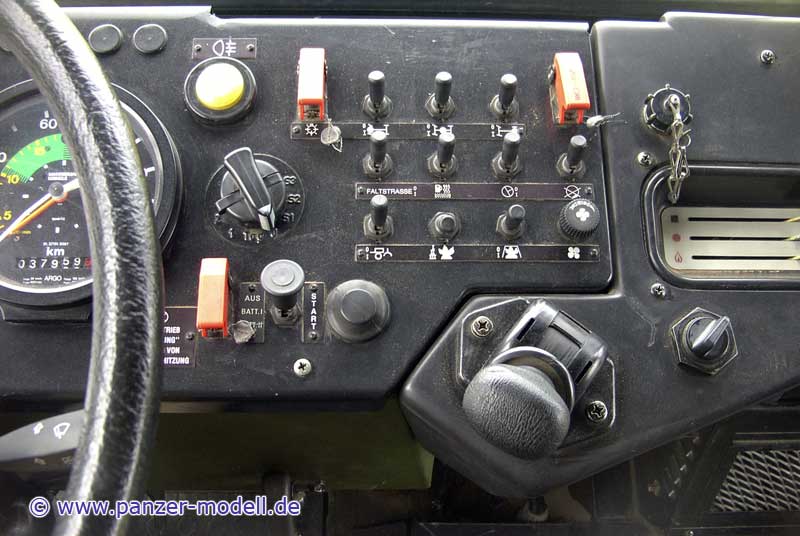

Bedienknöpfe

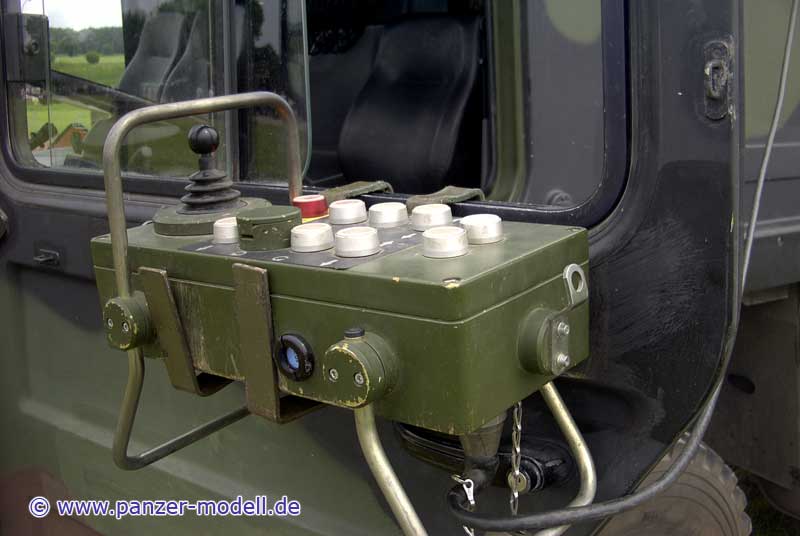

Bedienung des Ablegegeräts

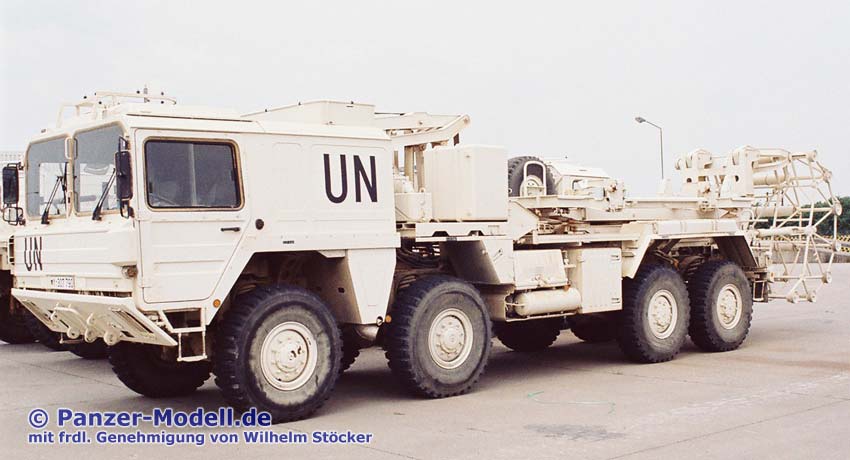

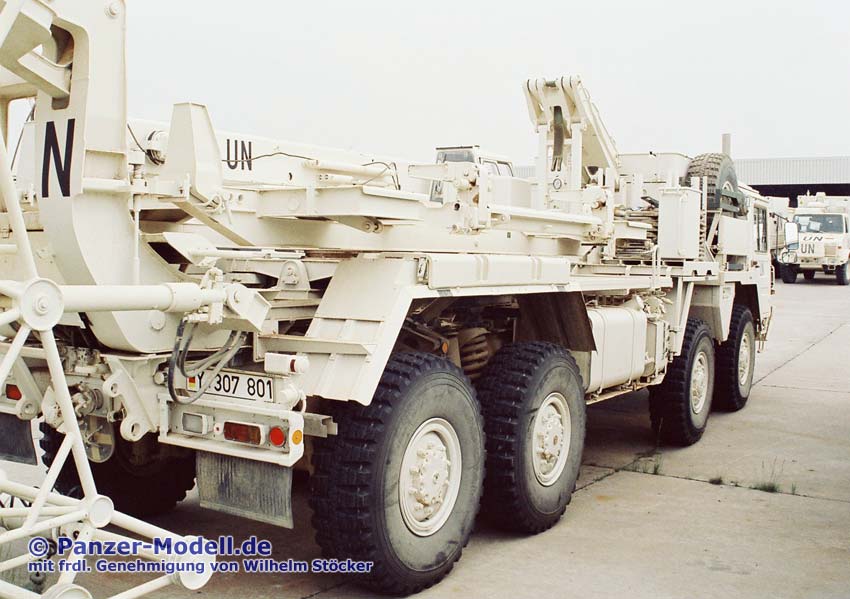

UNOSOM FSG hinten rechts

Gesamtansicht vorn links
MSA

die neue gepanzerte Waffenstation

Zusatzpanzerung an rechter Frontscheibe

Fahrerhaus von rechts

das MSA Fahrerhaus von vorn rechts

Innenraum Fahrerhaus

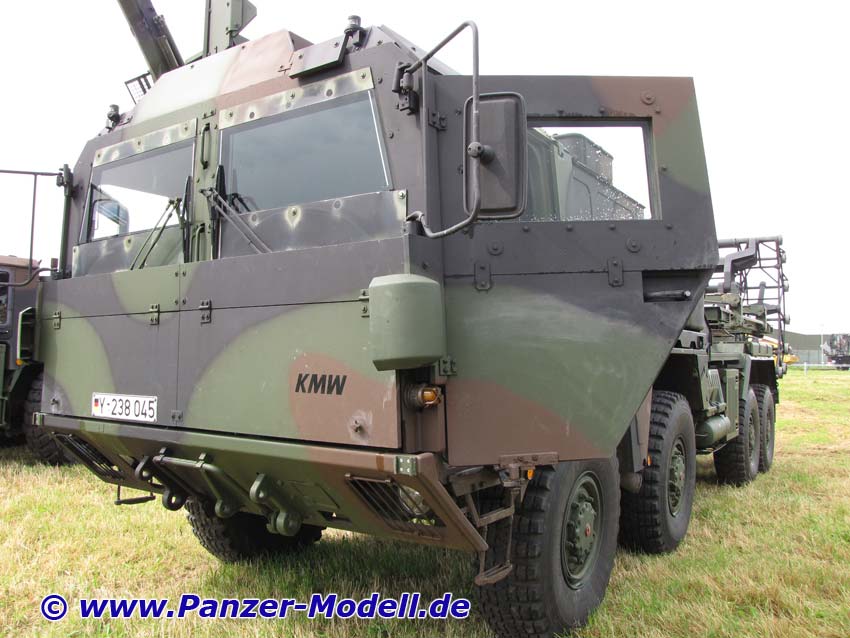

MSA Fahrerhaus vorn links
