Fahrzeugkran mittel - FKM

1973 wurde bereits mit der Planung und Entwicklung militärischer Kranfahrzeuge begonnen, die aber 1985 aus Kostengründen abgebrochen wurde.
Der dreiachsige FKM wurde parallel zum zweiachsigen FKL auf Basis handelsüblicher Baugruppen entwickelt. Ab 1991 wurden 208 Stück für die Bundeswehr beschafft.
Der 29t schwere FKM wird von einem 320PS Motor angetrieben, der eine Geschwindigkeit von 75km/h ermöglicht. Der Kran hat eine maximale Lasthöhe von 8m und eine Maximaltraglast von 20t (abgestützt auf ebenem Boden). Im Mobilkranbetrieb sind noch 15,5t zulässig.
Ausserdem kann per Kranhaken bis 20% Steigung 6,5t Last abgeschleppt werden.
Der FKM ist im Transportzustand 10,98m lang, 2,75m breit und 3,60m hoch.

Seite 1

zu Seite 2

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

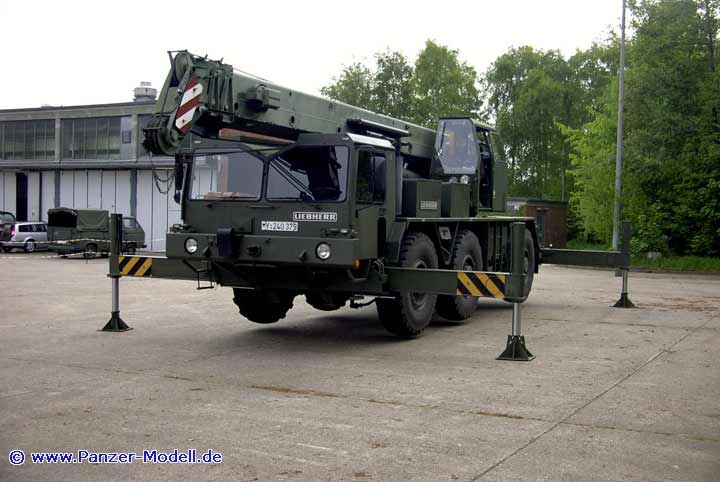

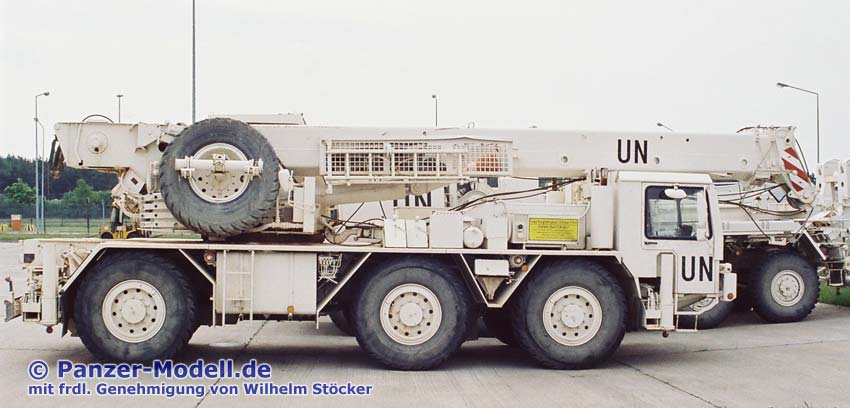

Gesamtansicht rechts

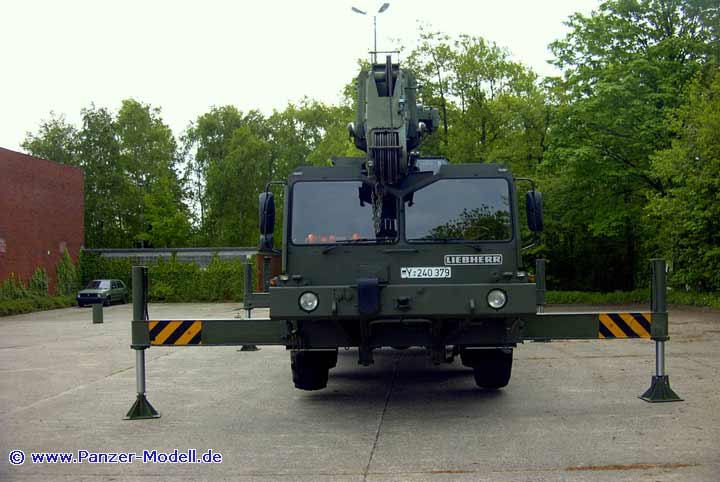

Frontansicht

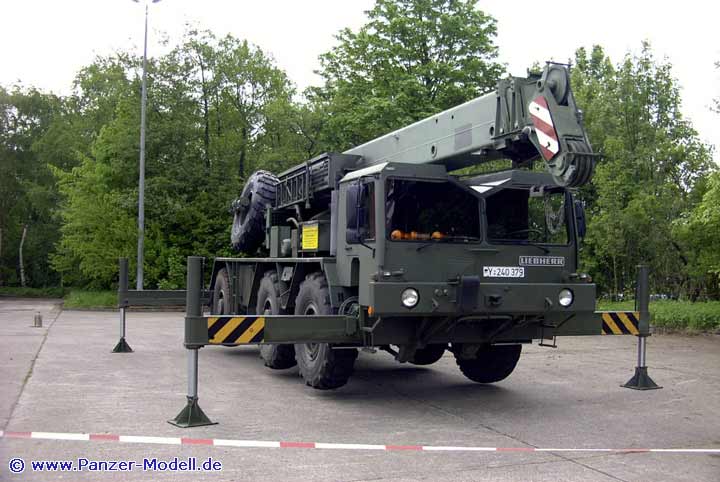

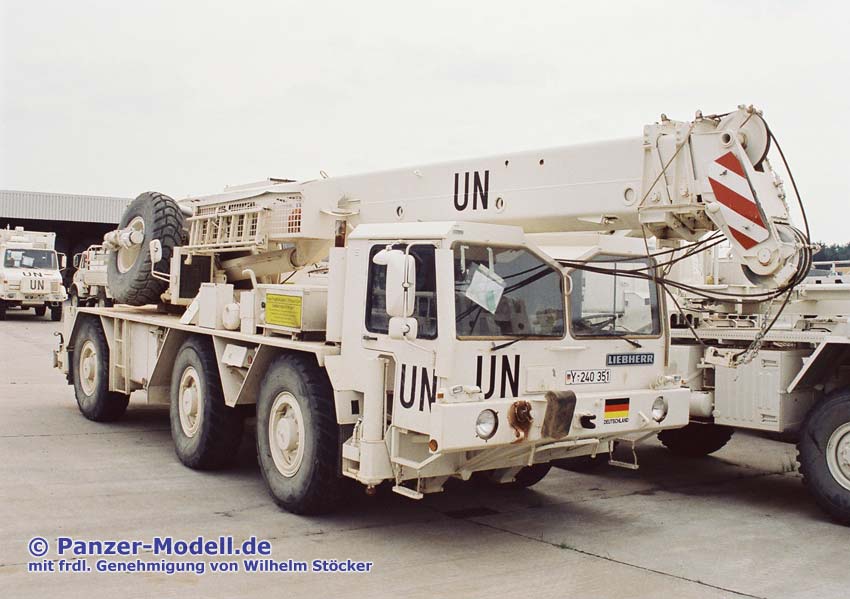

Gesamtansicht schräg links

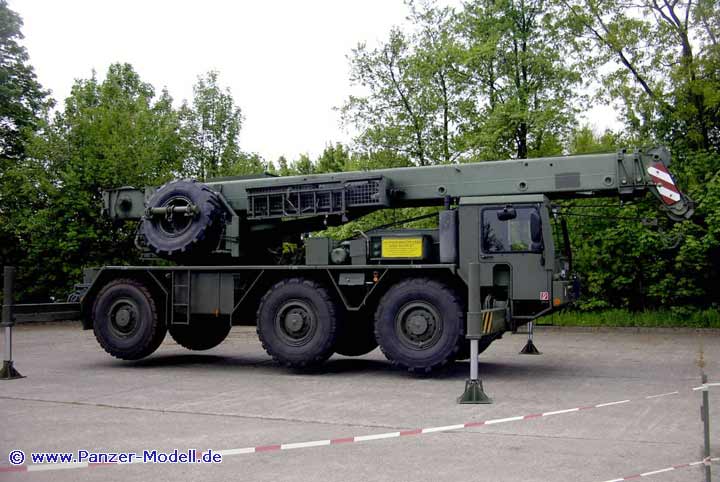

linke Seite

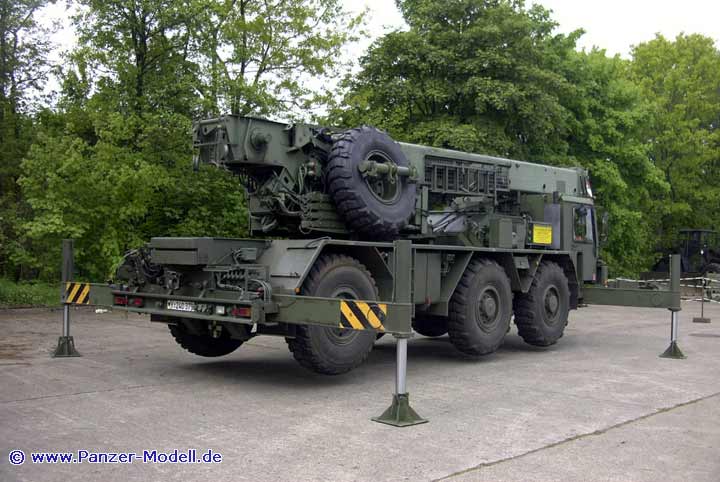

hinten links

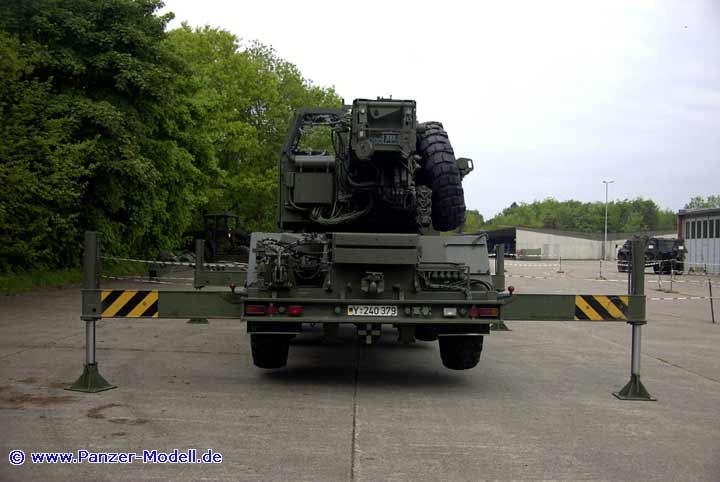

Heckansicht

Heckansicht

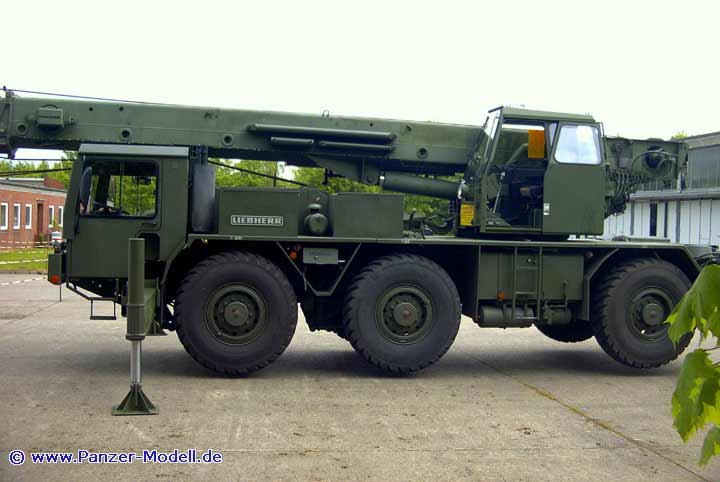

rechte Seite

vordere, linke Seite

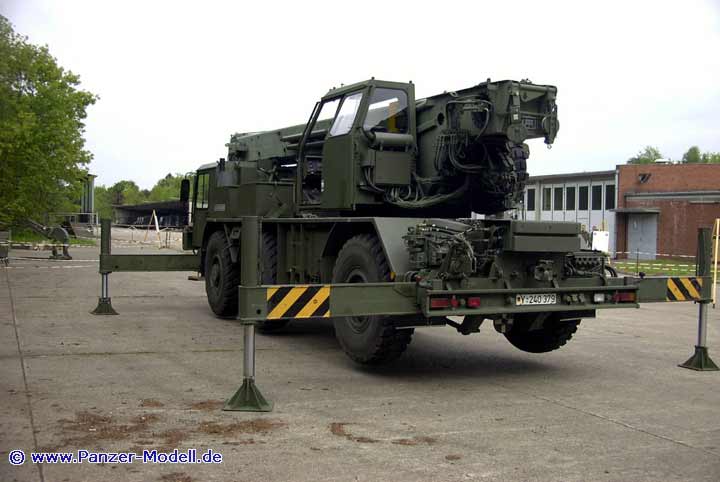

hinten rechts

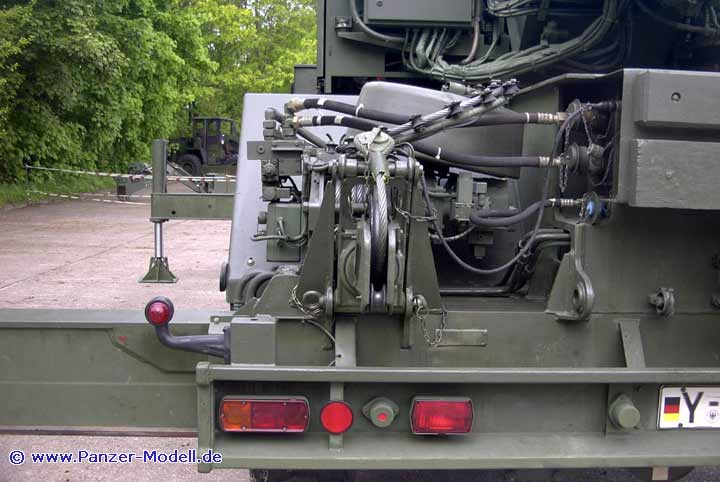

Beleuchtungseinrichtung und Hydraulikschläuche hinten rechts

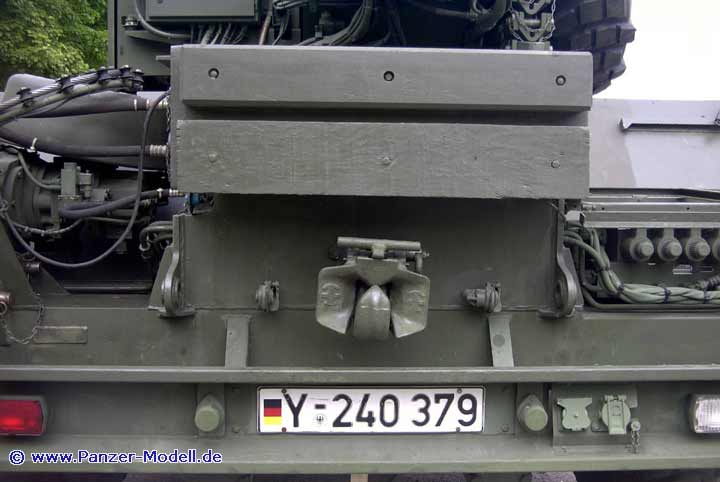

Anhängerkupplung

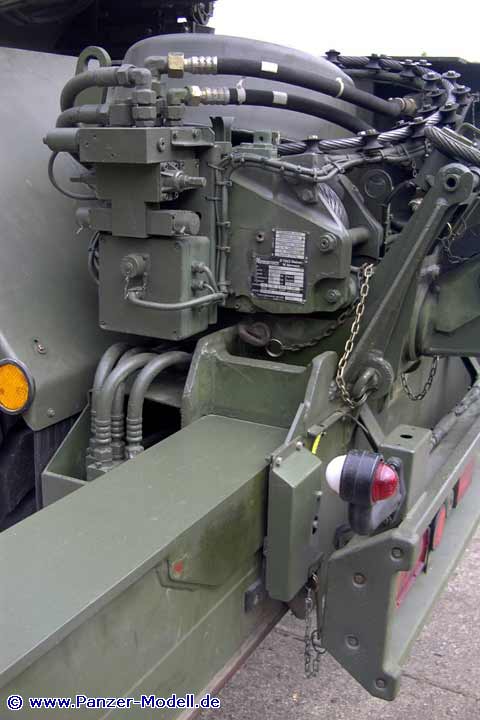

Beleuchtungseinrichtung und Hydraulikschläuche hinten links

Detailansicht Verkabelung/Schläuche hinten von links gesehen

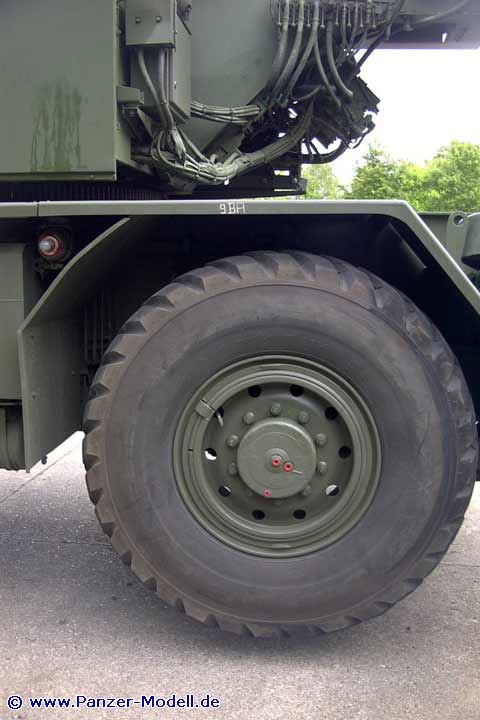

linkes Hinterrad

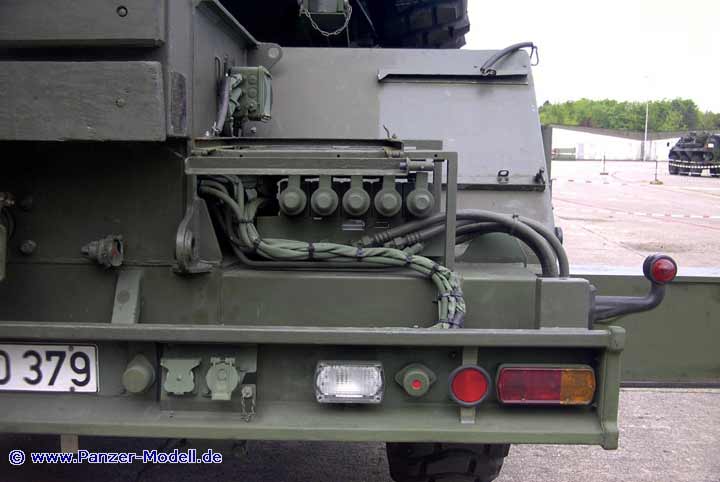

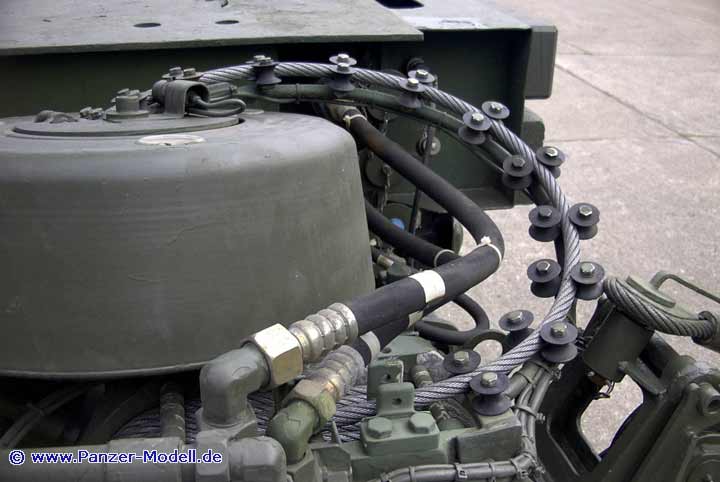

Schaluchanschlüsse und Leitungen hinten mittig

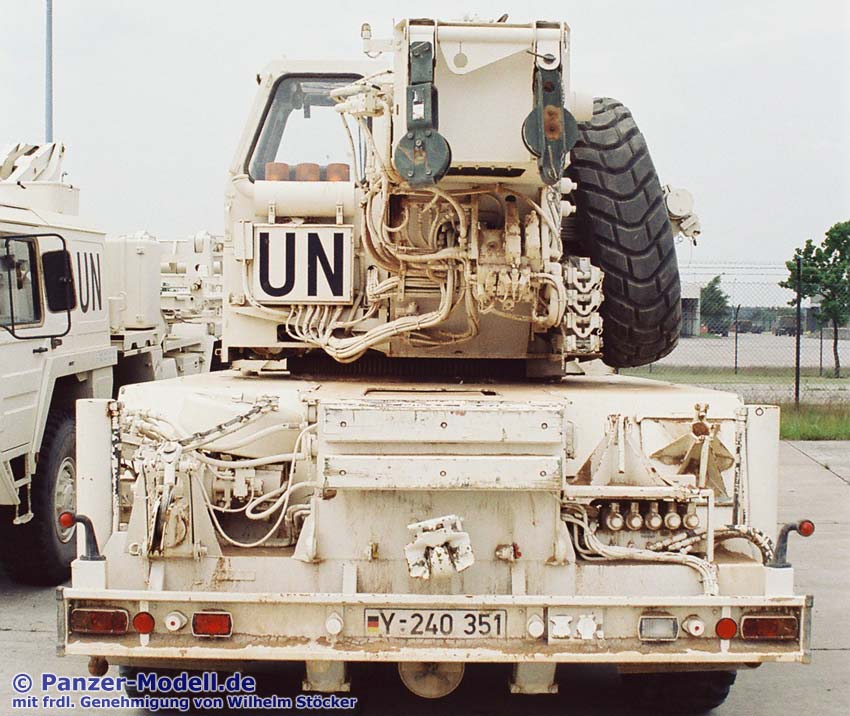

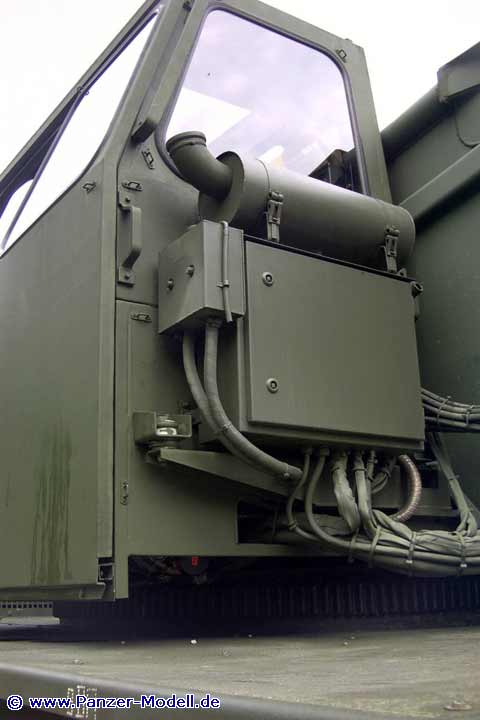

Rückseite Krankabine

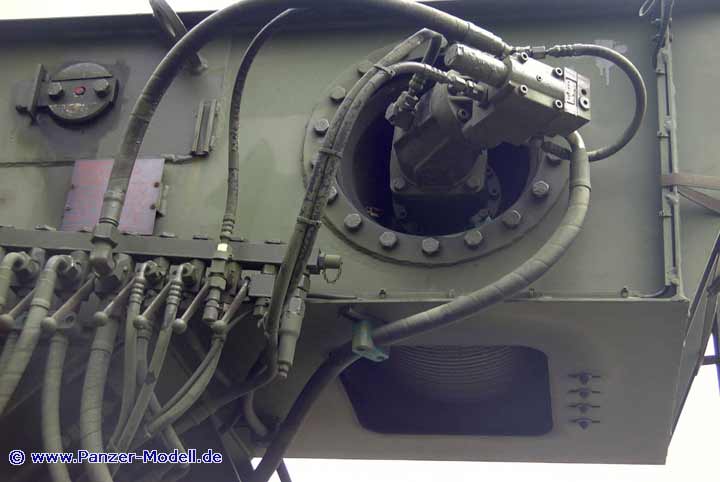

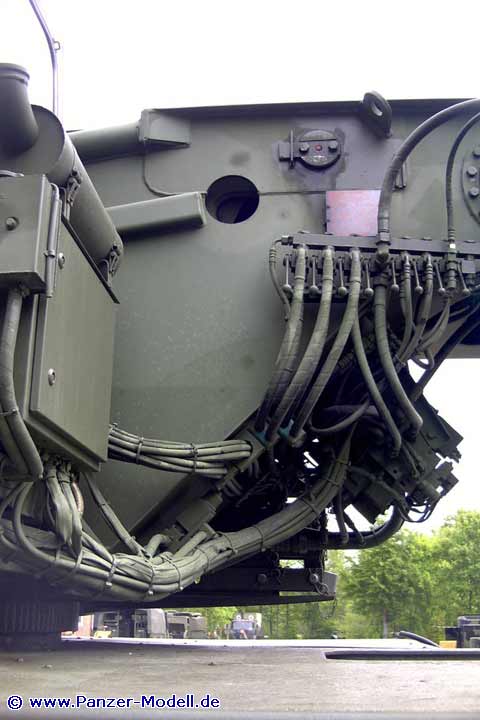

Leitungen und Anschlüsse am Kranarm hinten linke Seite

Leitungen und Anschlüsse am Kranarm hinten linke Seite hinter Kabine

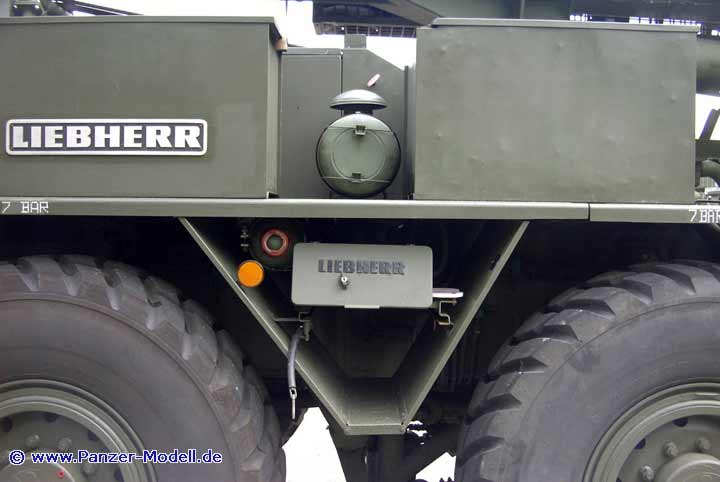

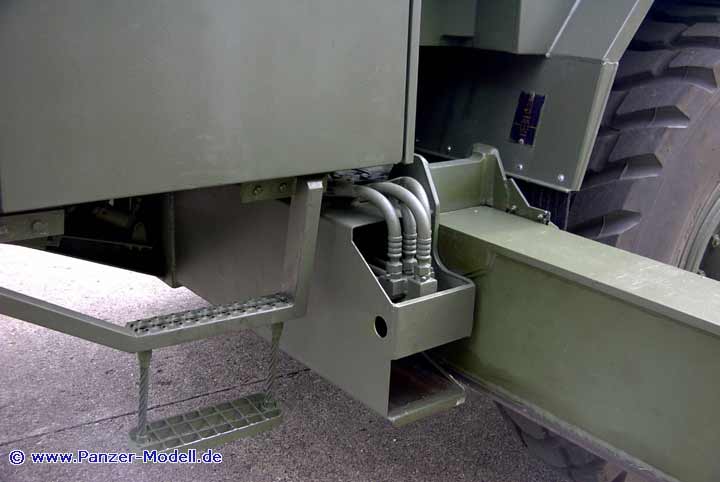

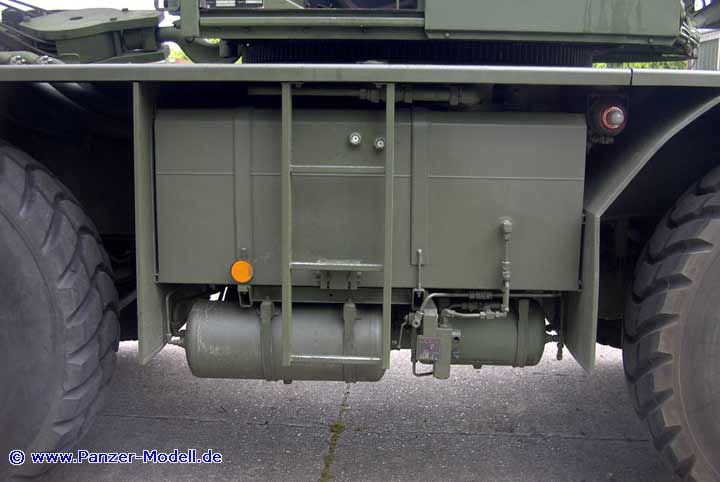

Tank und Aufstiegshilfe links

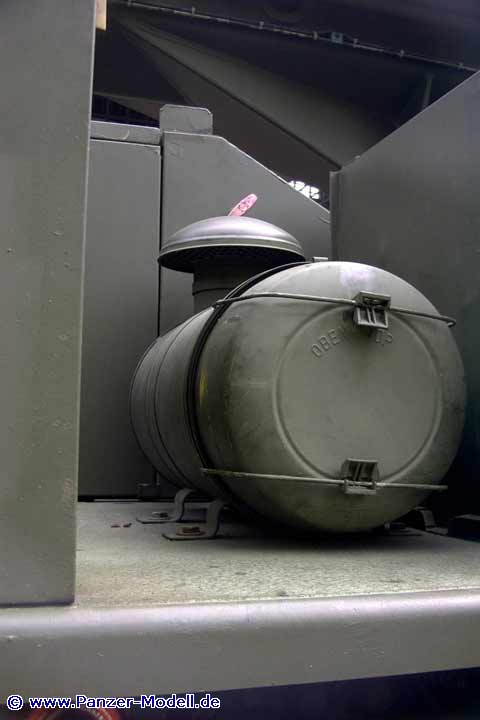

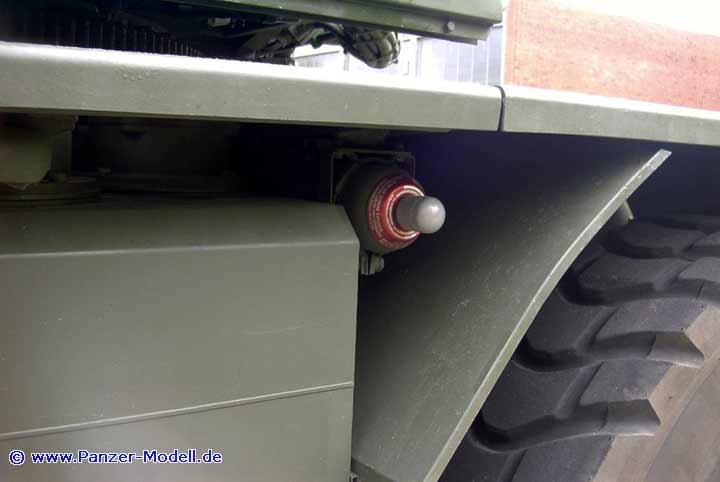

Stickstoffspeicher

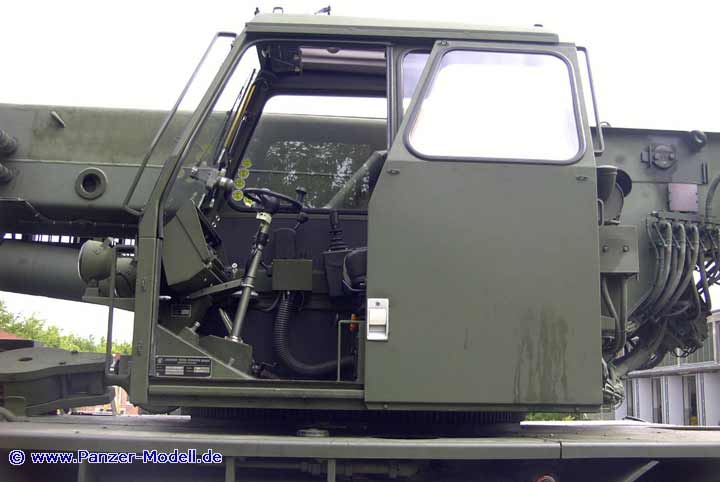

Geöffnete Krankabine linke Seite

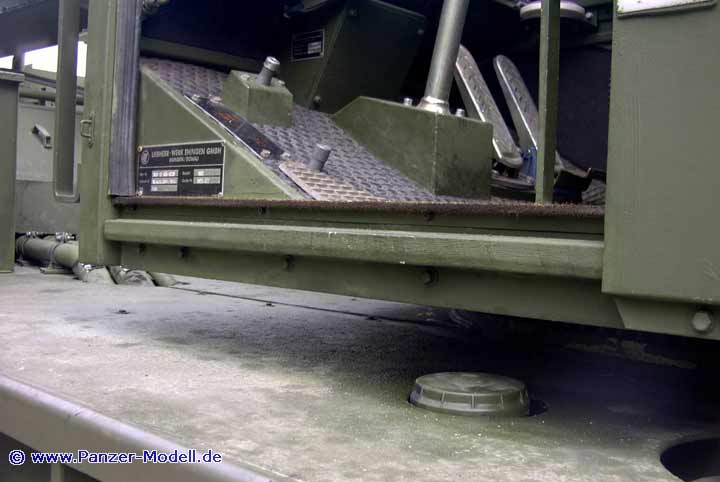

Tabkdeckel unter Krankabine

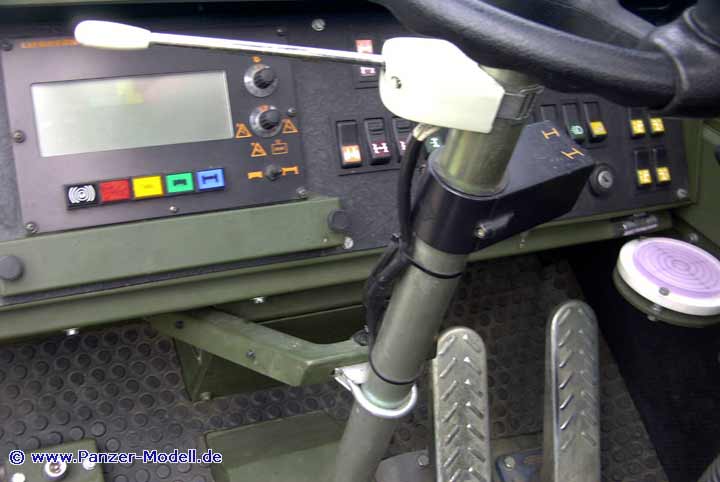

Krankabine Instrumentenbrett

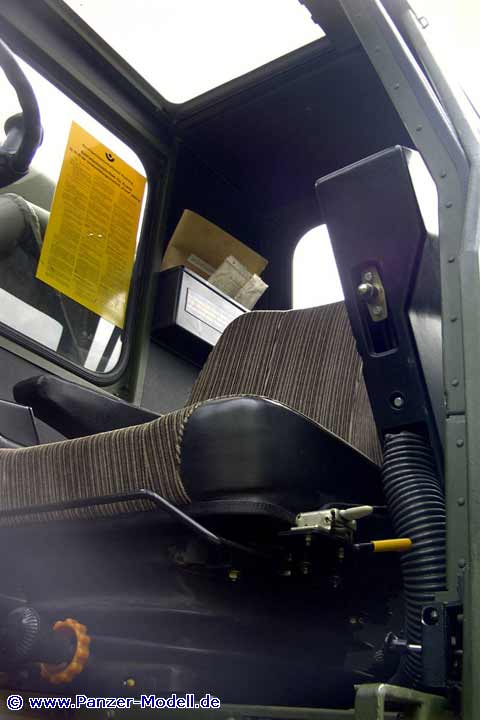

Sitz und innere Rückseite Krankabine

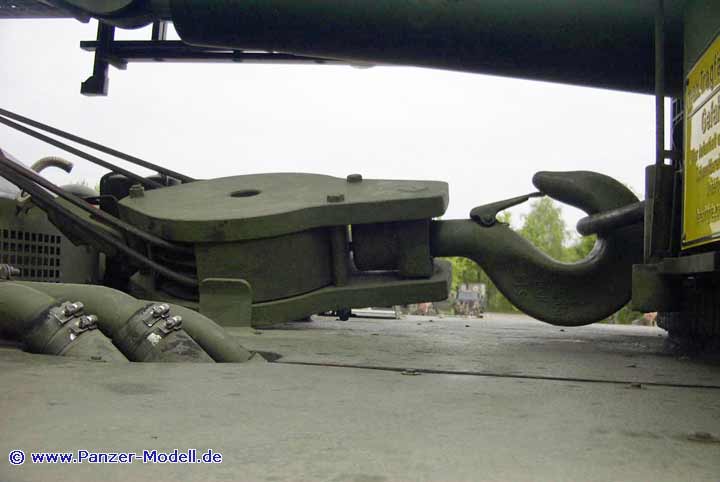

Kranhaken in Verzurrposition

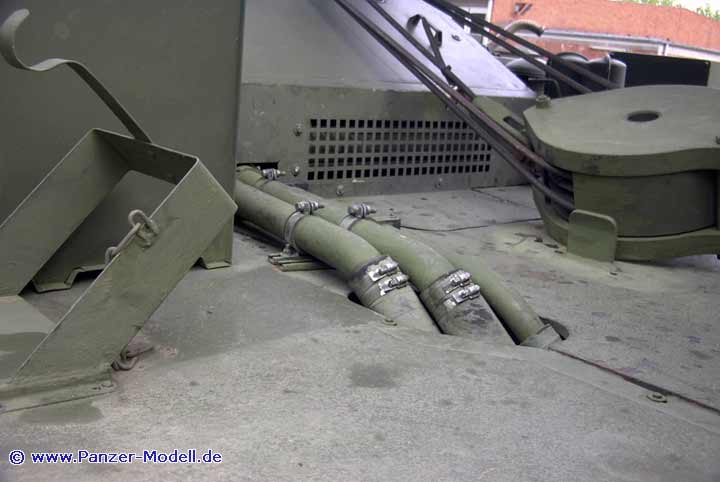

Oberseite Mitteldeck unter Kranausleger

Bereich zwischen den beiden Vorderachsen links

Luftfilterkasten

Abstützarm links vorn

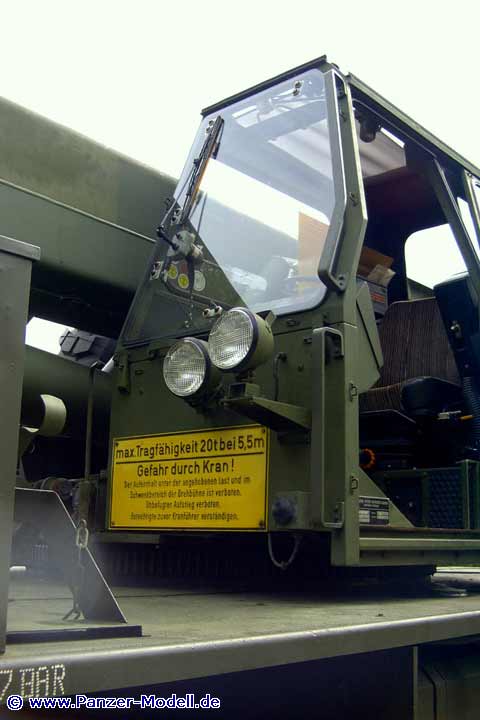

Krankabine von vorn

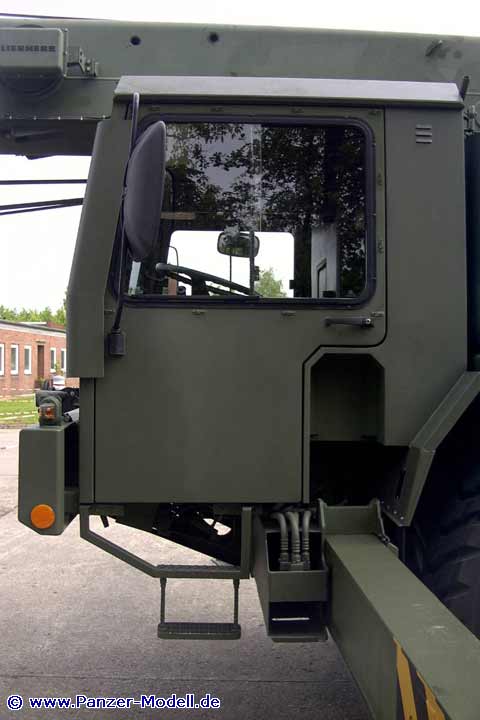

Fahrerkabine links

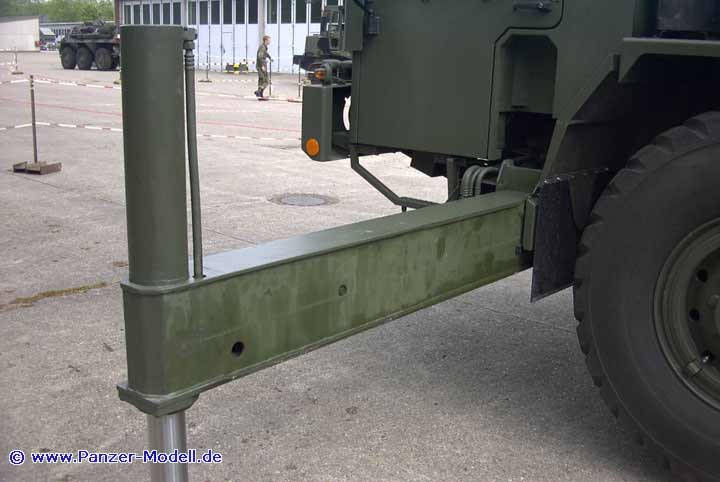

Detailansicht Abstützarm vorn links

Seite 2| zurück
