Leopard 1 A1A4

1959 beauftragte das Bundesamt für Wehrtechnik die Firmengruppen Porsche/Atlas-MaK/Luther/Jung und Ruhrstahl/Henschel/Rheinstahl-Hanomag/Rheinmetall/Wegmann mit der Entwicklung eines neuen Standardpanzers, der u.a. die alten M-47 Patton ersetzen sollte. 1961 kamen die Prototypen zur Untersuchung, 1962 entschied man sich für das Porsche Modell Typ 714, neben der modernen Form nicht zuletzt auch wegen des überlegenen 10-Zylinder Mercedes Dieselmotors, der später auch zum Vielstoffmotor umgerüstet wurde.
Als Bewaffnung entschied man sich für die britische 105mm Kanone L 7 A3, die auch im britischen Centurion und amerikanischen M-60 Verwendung fand - ein weiterer Schritt zur NATO Standardisierung. Nach 28 Prototypen und einer 0-Serie von 50 Fahrzeugen lief im September 1965 endgültig die Serienproduktion des nun Leopard getauften Kampfpanzers an. Das erste Baulos umfasste 400 Fahrzeuge und war an der quadratischen Aussenbordsprechstelle sowie dem Fehlen von Heissösen an der Wanne erkennbar. Das 2.Baulos wurde 1966/67 mit 600 Fahrzeugen gebaut, welche nun eine runde Aussenbordsprechstelle besaß, einen Turmschutzkragen und am Turmheck eine Regenrinne bekam. 1967/68 wurden dann 484 Fahrzeuge des 3.Bauloses gebaut, welche sich durch das Anbringen von Heissösen und Halterungen für die Kettenblenden auszeichnete. das 4.Baulos wurde dann 1968-70 361 Fahrzeuge gebaut, die als augenfälliges Merkmal die Auslassgrätings aus Strangpressprofilen erhielten.

Von 1975 bis 1977 wurde in einem Modernisierungsprogramm an alle Leopard 1 der Lose 1 bis 4 eine Turmzusatzpanzerung angebaut, die auf gefederten Elementen am Turm angebracht wurden. Auch die Kanonenblende erhielt eine zusätzliche Panzerplatte. Das Gefechtsgewicht stieg damit auf 42,4 Tonnen. Diese Panzer wurden als Leopard 1 A1A1 bezeichnet und bei Umrüstung auf das SEM80/90 dann als Leopard 1 A1A3.
In einem weiteren Modernisierungsschritt wurden diesen zusatzgepanzerten Leoparden das PzB200 zur besseren Zielbeobachtung bei Nacht angebaut. Diese sind oft an dem Gitterkorb vorn rechts auf dem Turm zu erkennen.
Diese Leoparden bekamen die Bezeichnung Leopard 1 A1A2, bzw. nach Umrüstung auf das SEM80/90 die hier gezeigte Variante Leopard 1 A1A4!

Diese Referenzfotos können natürlich auch für die übrigen Leopard 1 A1A1, A1A2 und A1A3 benutzt werden, denn äusserlich waren die Unterschiede nur in dem Gitterkorb für das PzB200, bzw bei der SEM80/90 Umrüstung in unterschiedlich langen Antennen!

Die Fotos sind vom Leopard 1 A1A4 der im Panzermuseum Munster zu begutachten ist, neben vielen anderen spannenden Exponaten - ein Besuch im museum lohnt auf jeden Fall, denn kein Foto kann den Blick aufs Original ersetzen.

Vielen Dank für zusätzliche Fotos an Andreas Immekus

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

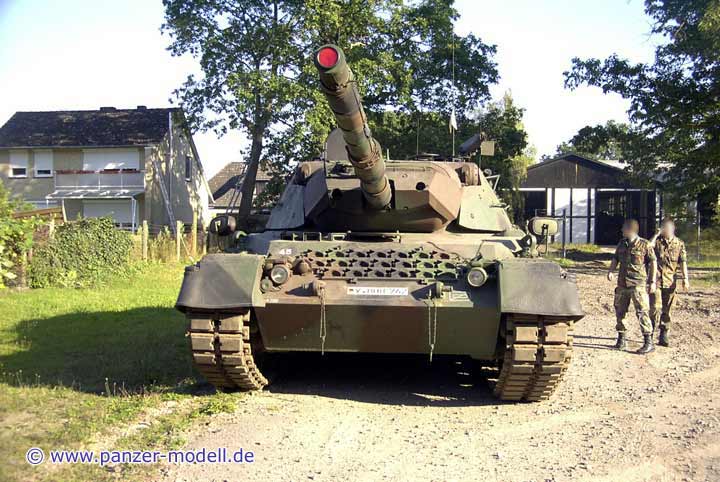

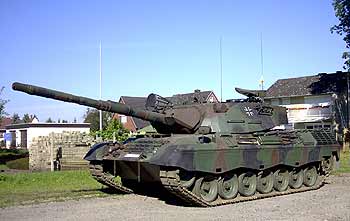

Gesamtansicht vorn

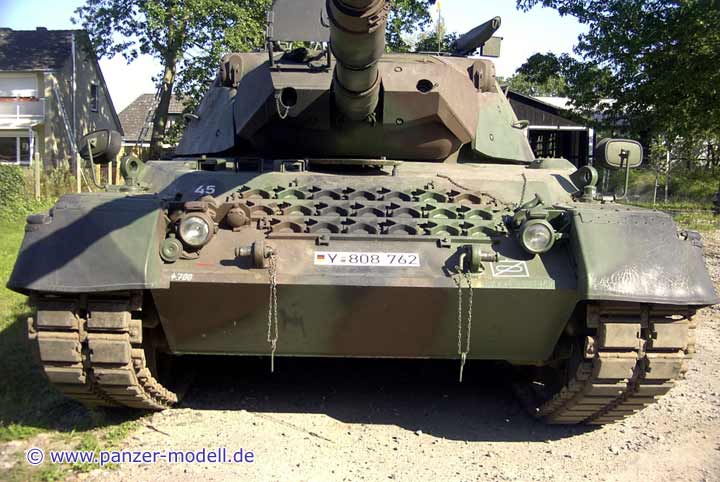

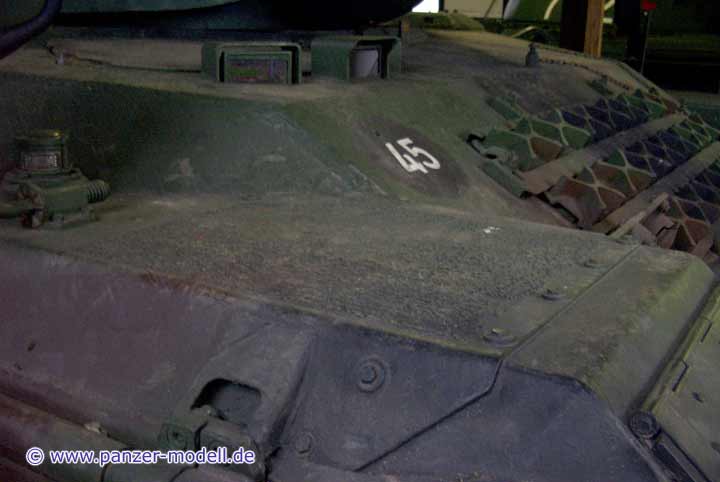

Wannenfront

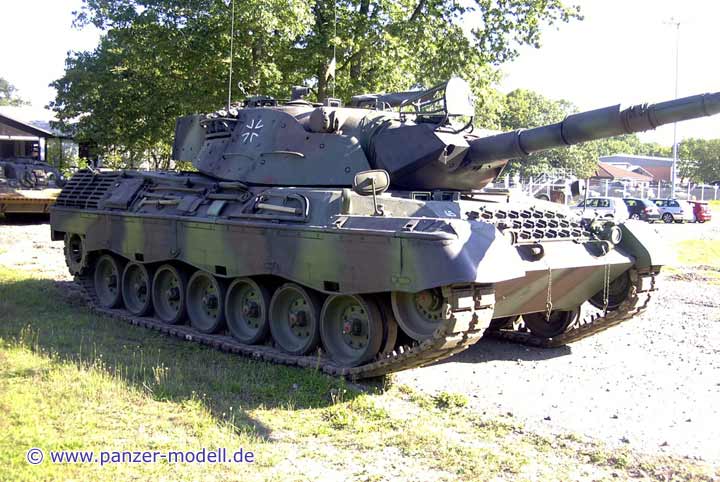

Gesamtansicht vorn rechts

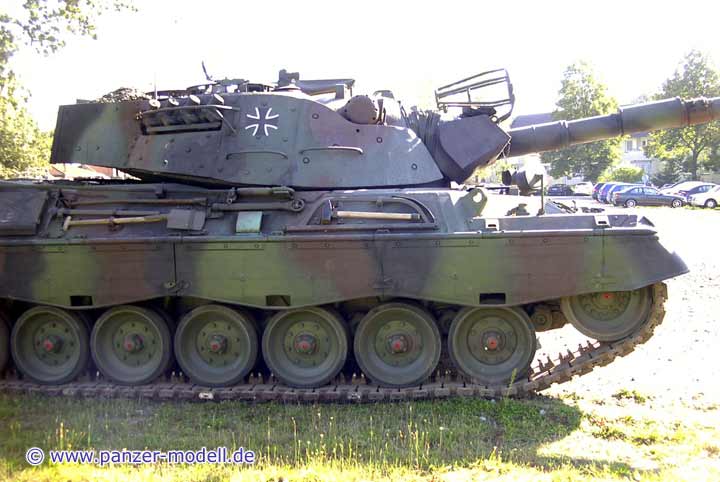

rechte Seite, vorderer Bereich

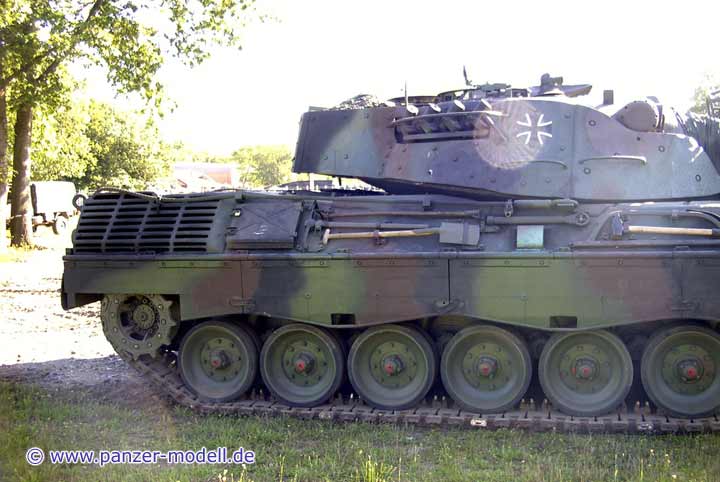

rechte Seite, hinterer Bereich

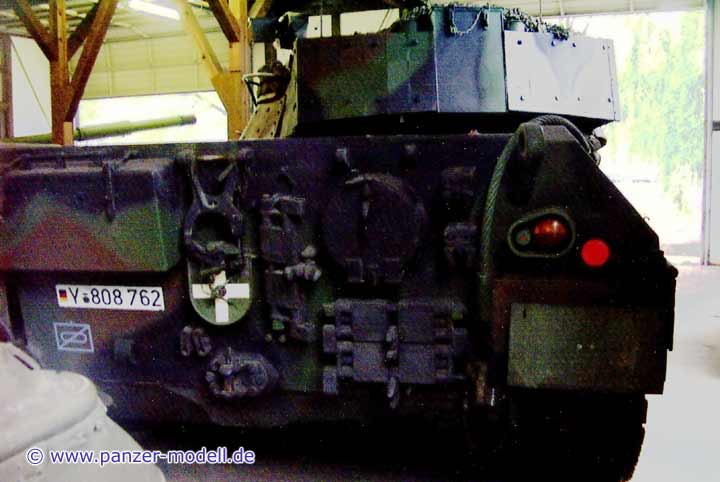

Heckansicht

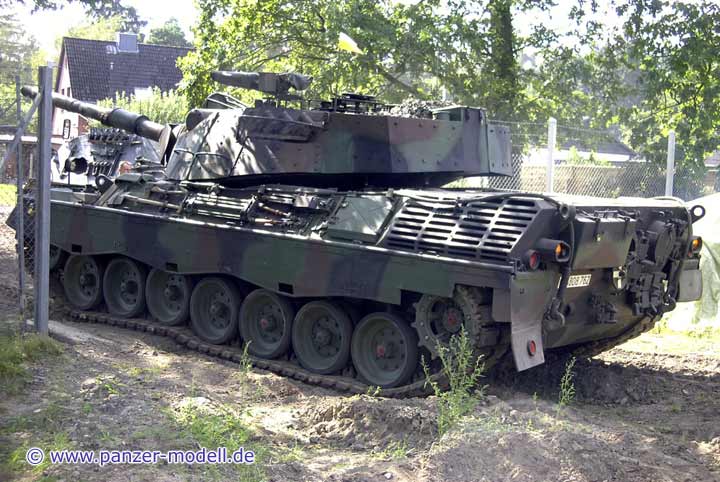

Gesamtansicht hinten links

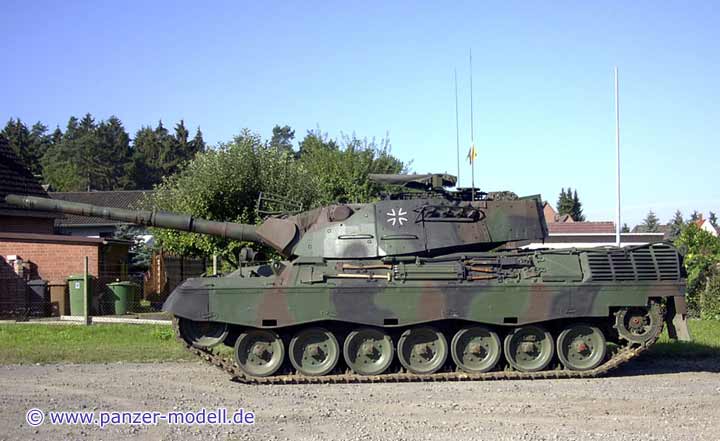

Gesamtansicht links

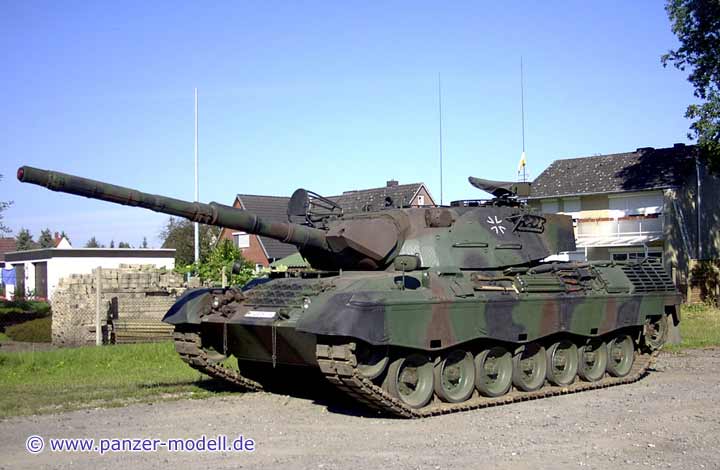

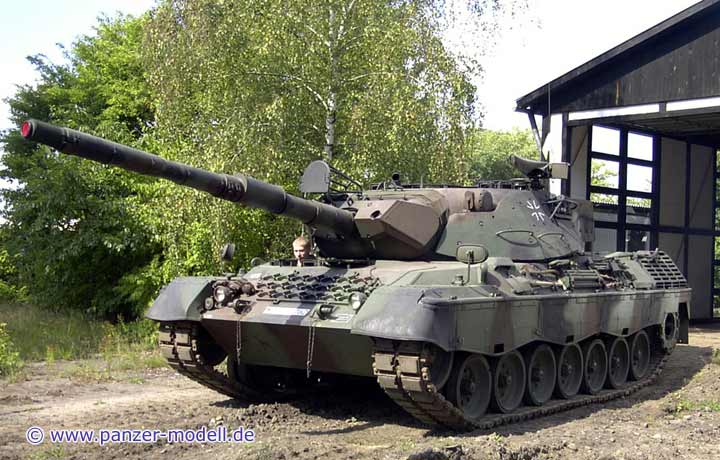

Gesamtansicht vorn links

vordere linke Seite

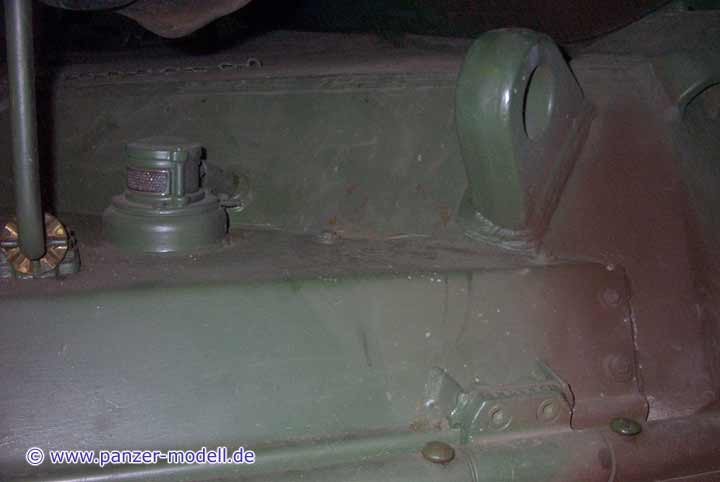

Begrenzungsleuchte und Heissöse, vorn links

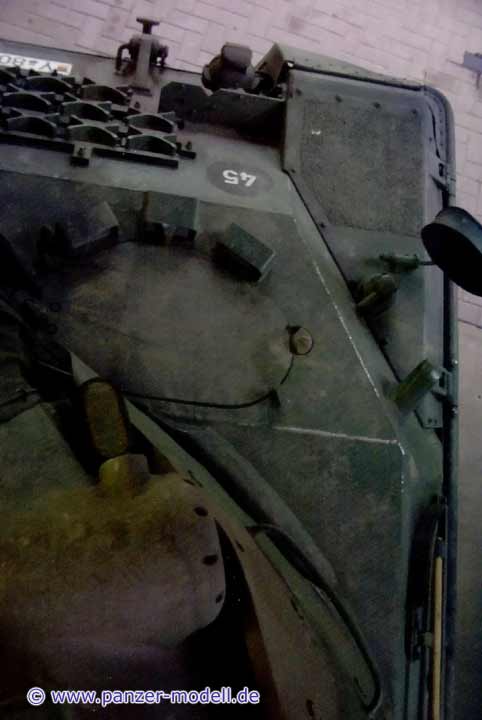

rechte vordere Ecke der Wanne

Antirutschfläche vordere rechte Kettenabdeckung

Blick auf Fahrerluke

Werkzeug rechte Seite und Auspuff Kampfraumheizung

Blick entlang rechter Seite, im Vordergrund Kasten für Kraftstoffeinfüll Trichter

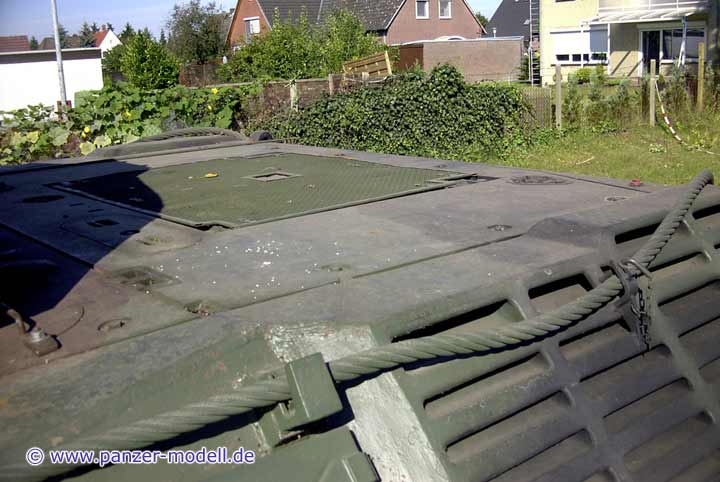

Motordeck

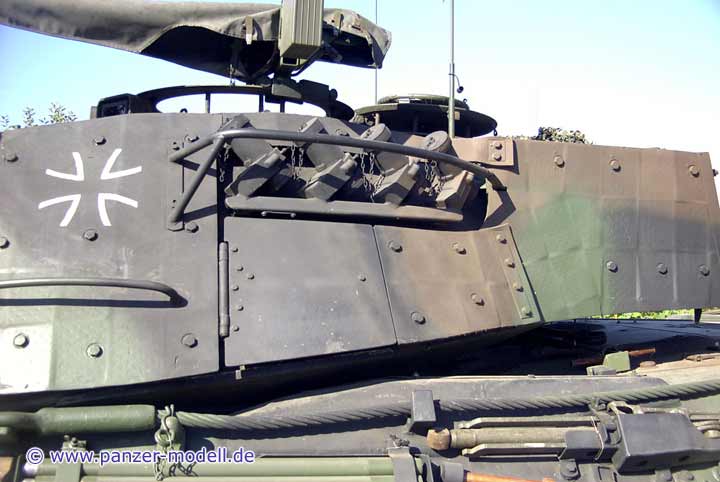

rechte Turmseite - Zusatzpanzerung unter Nebelwurfbechern

linke Turmseite, Klappen in Turmzusatzpanzerung für Munitionsluke

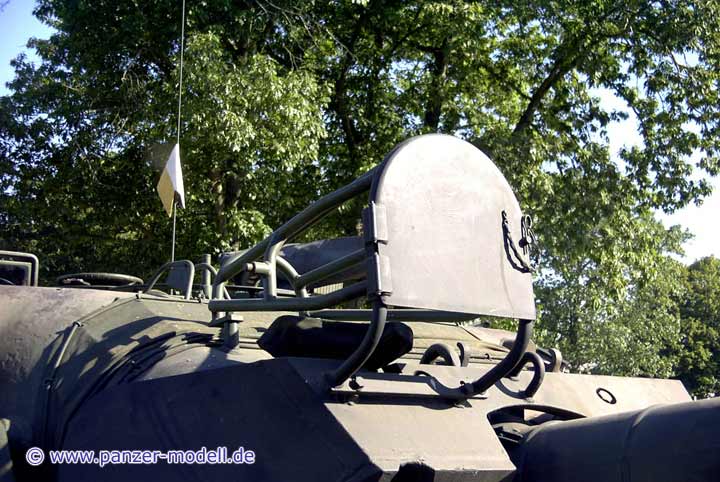

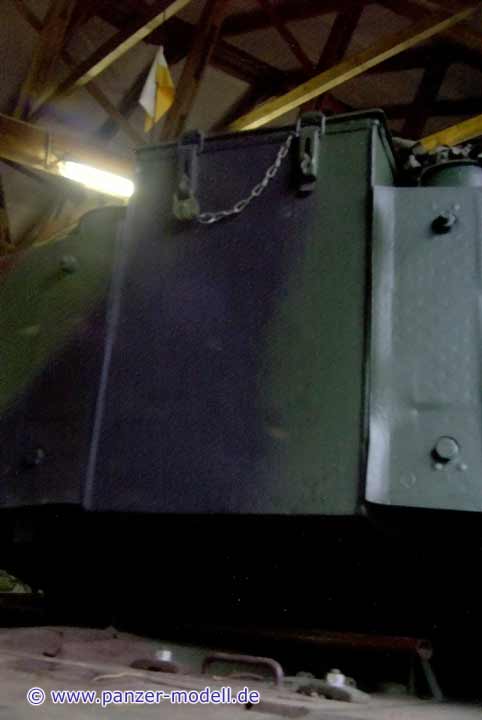

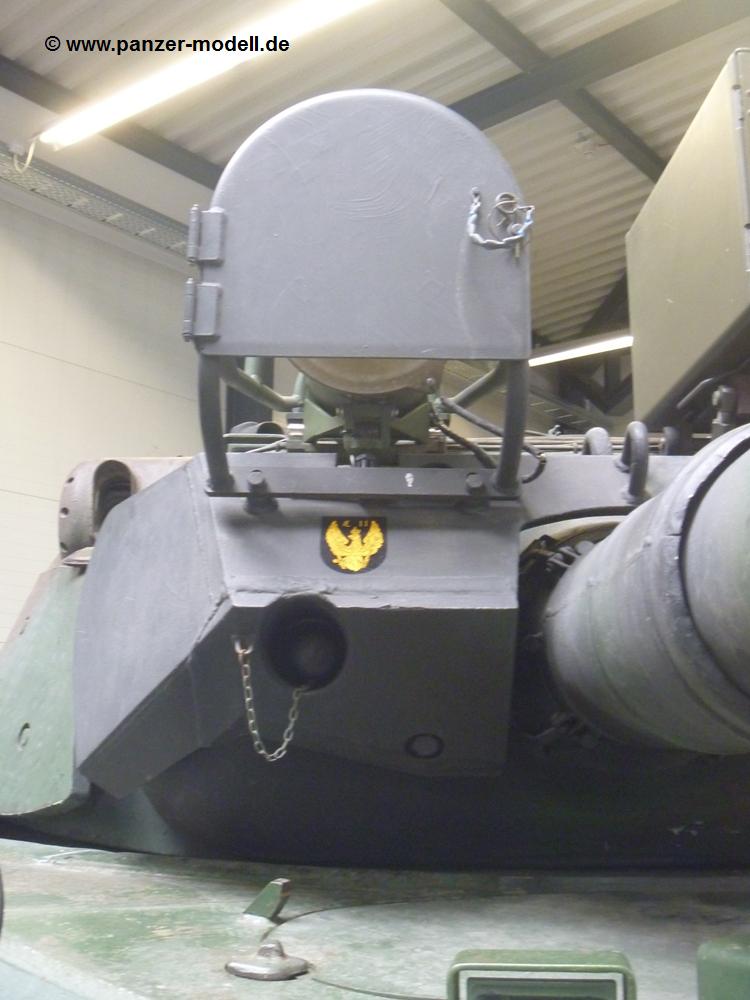

Staukorb am Turmheck für Zielscheinwerfer. Man beachte Ausführung von Baulos 1

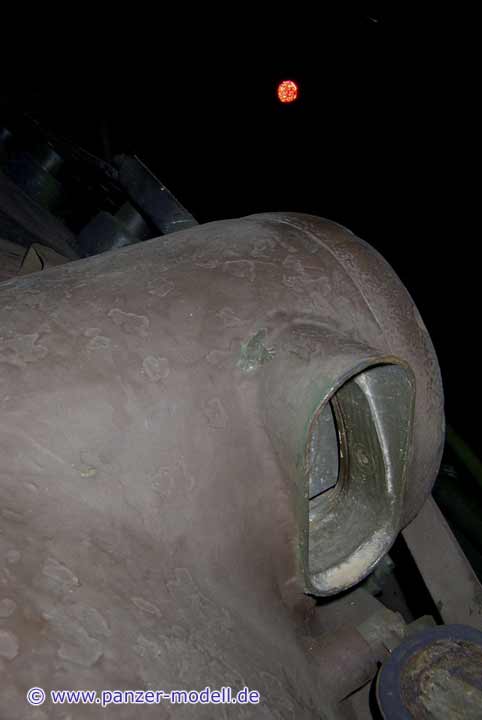

linker Entfernungsmesser am Turm

PzB200 Schutzgitter am Platz

rechte vordere Ecke des Turms

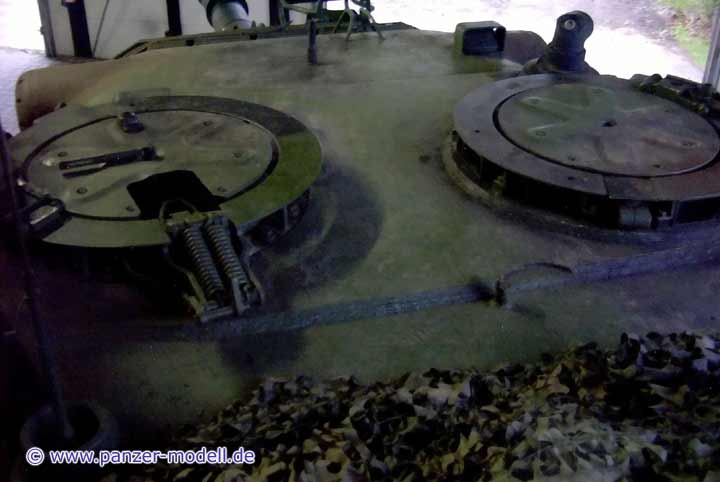

Turmoberseite

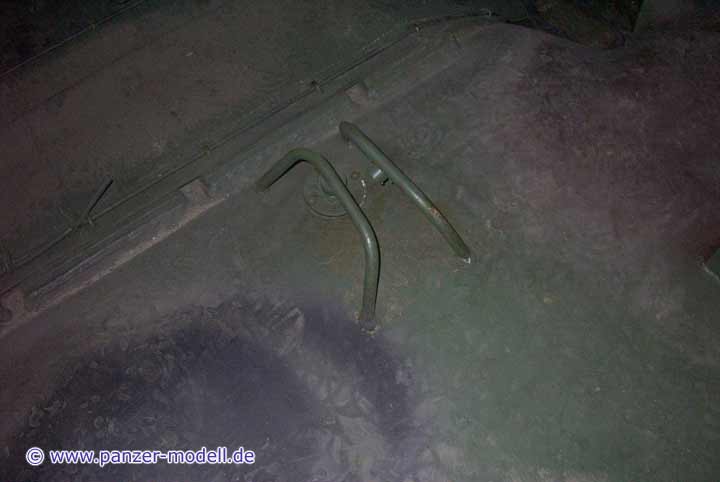

Anschluss an rechter vorderer Turmoberseite für PzB200

Anschluss für Zielscheinwerfer, links hinter Entfernungsmesser

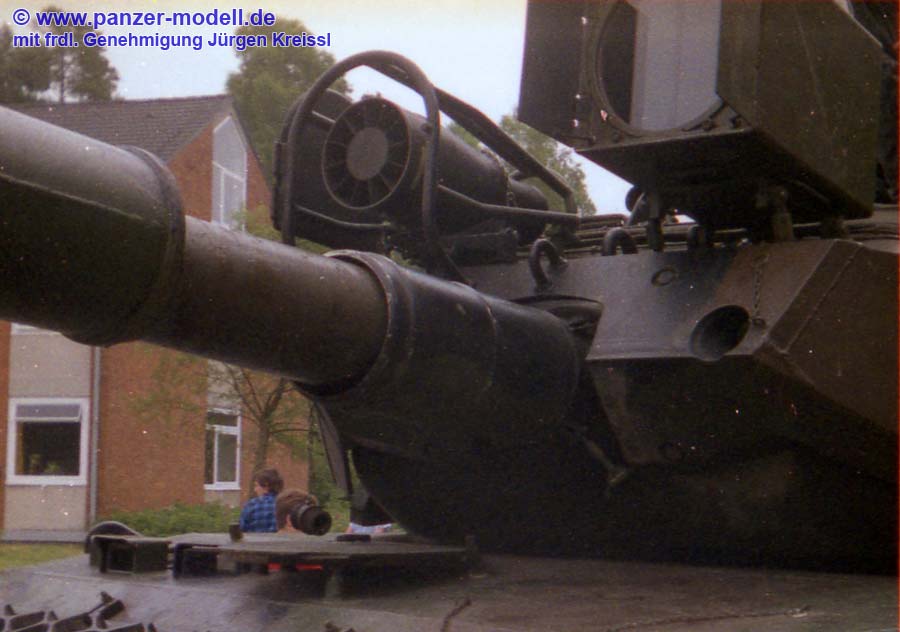

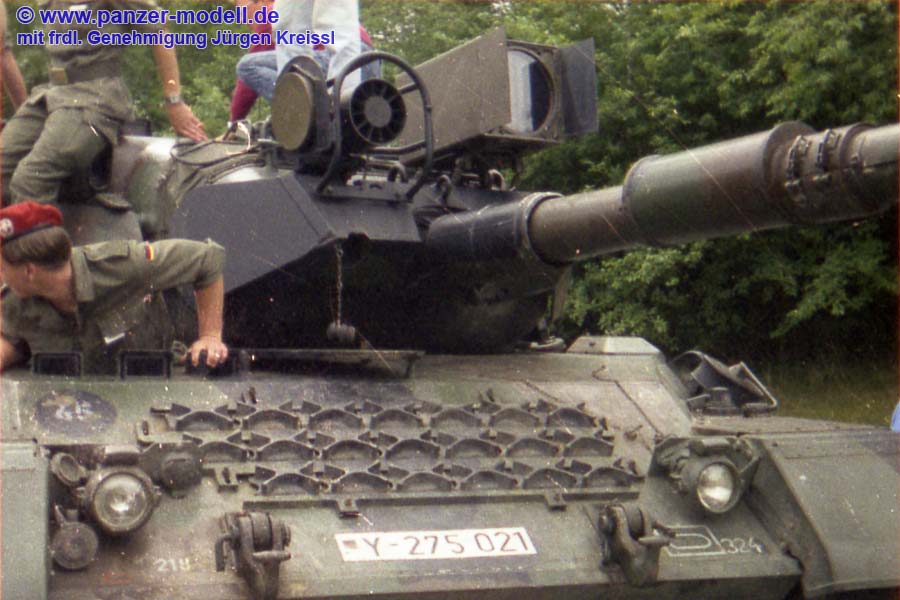

Turmfront mit offenem PzB und Schießscheinwerfer

Fahrzeugfront

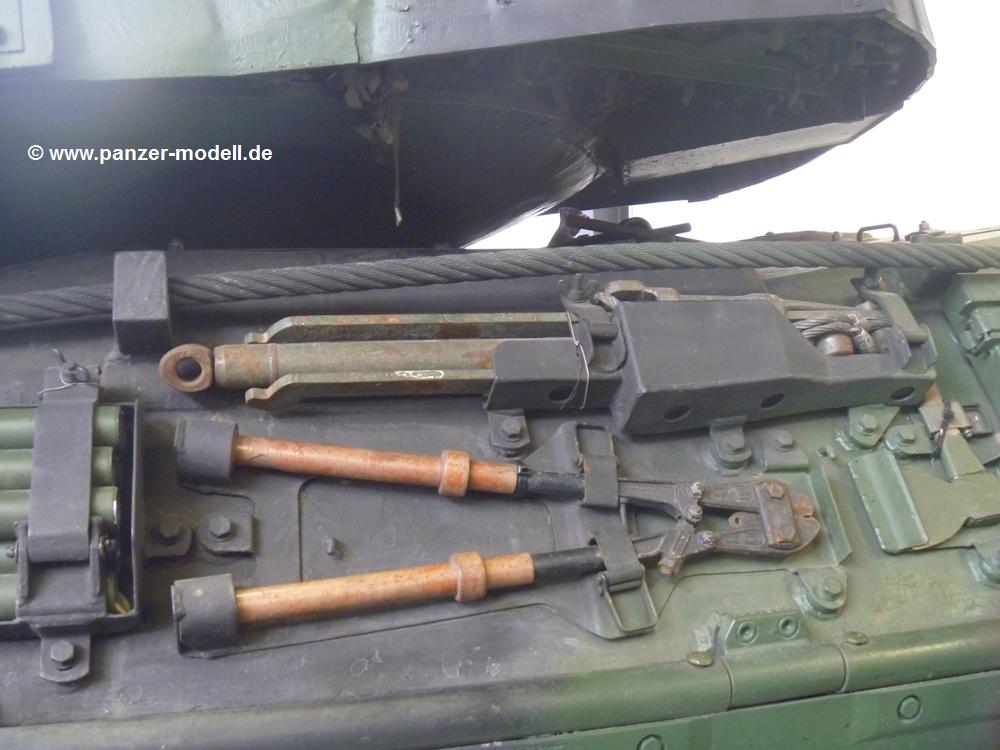

Hubgeschirr für Motorabdeckung, Bolzenschneider

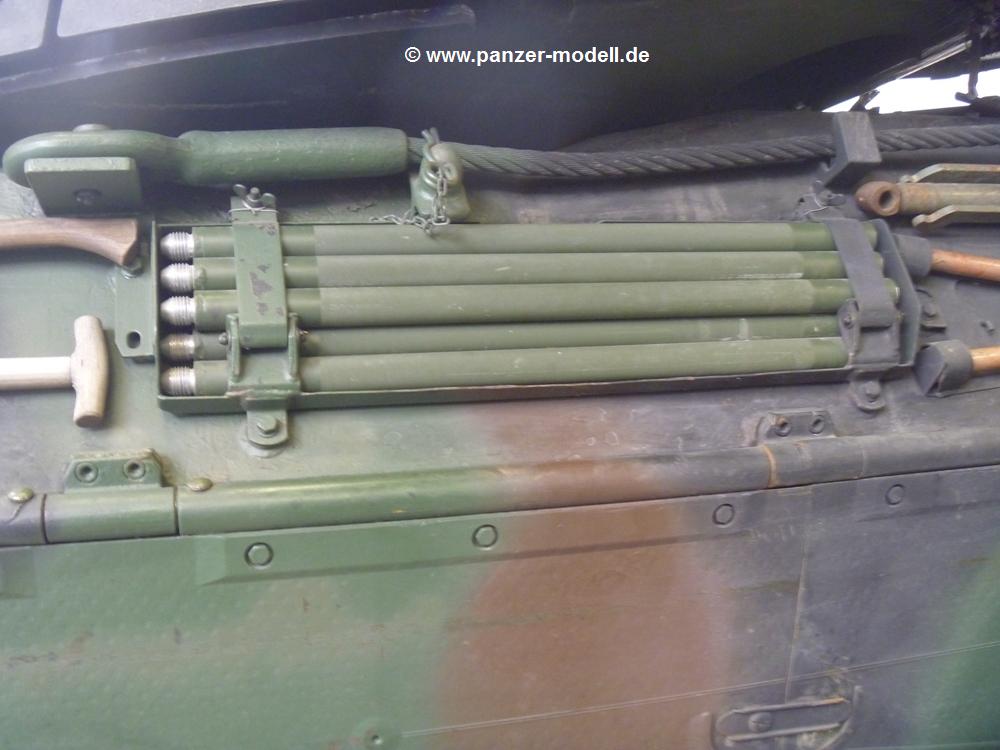

Rohrwischerstangen

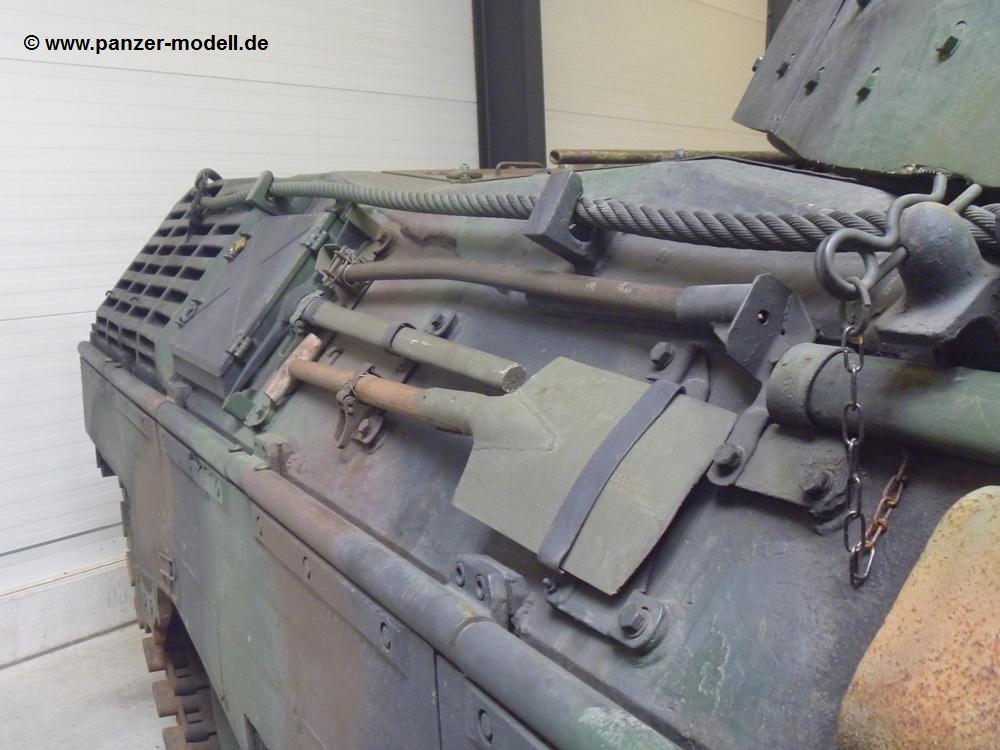

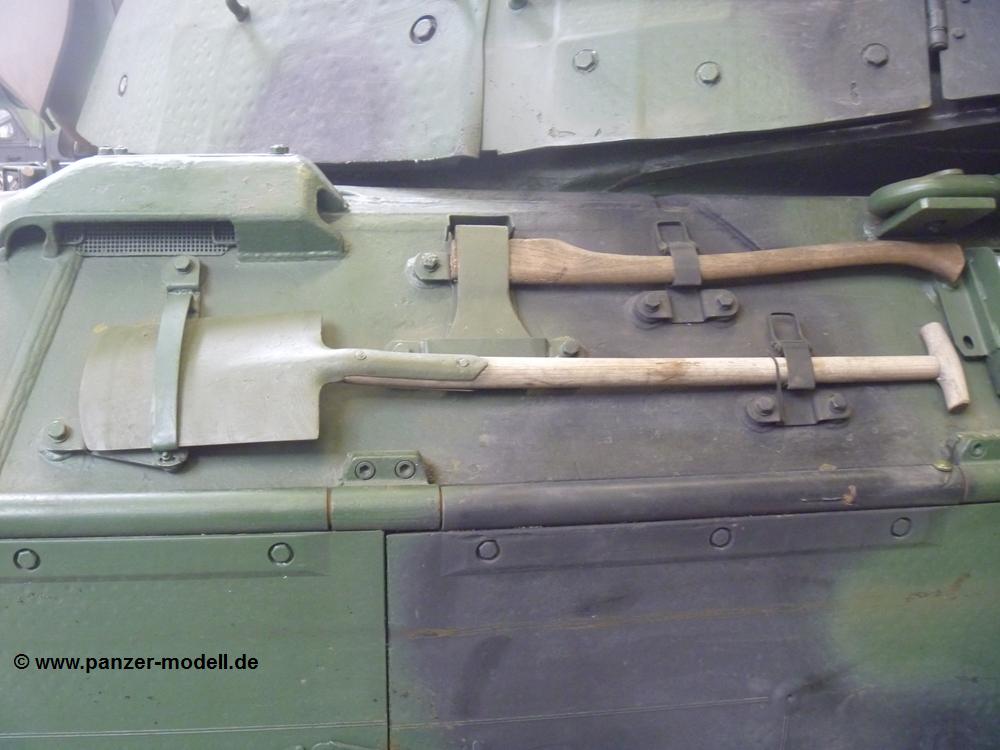

Ansaughutze ABC-Schutzbelüftung, Axt, Spaten

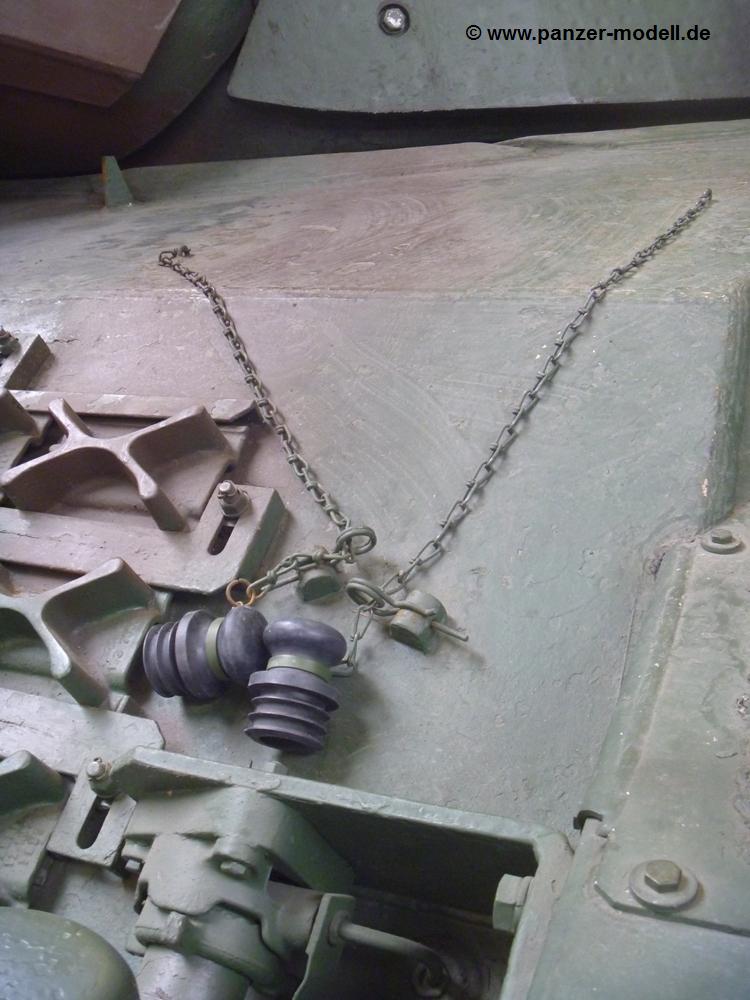

Verschlussstopfen des Blenden-MG/Turmzielfernrohr für das Tiefwaten/Unterwasserfahrt

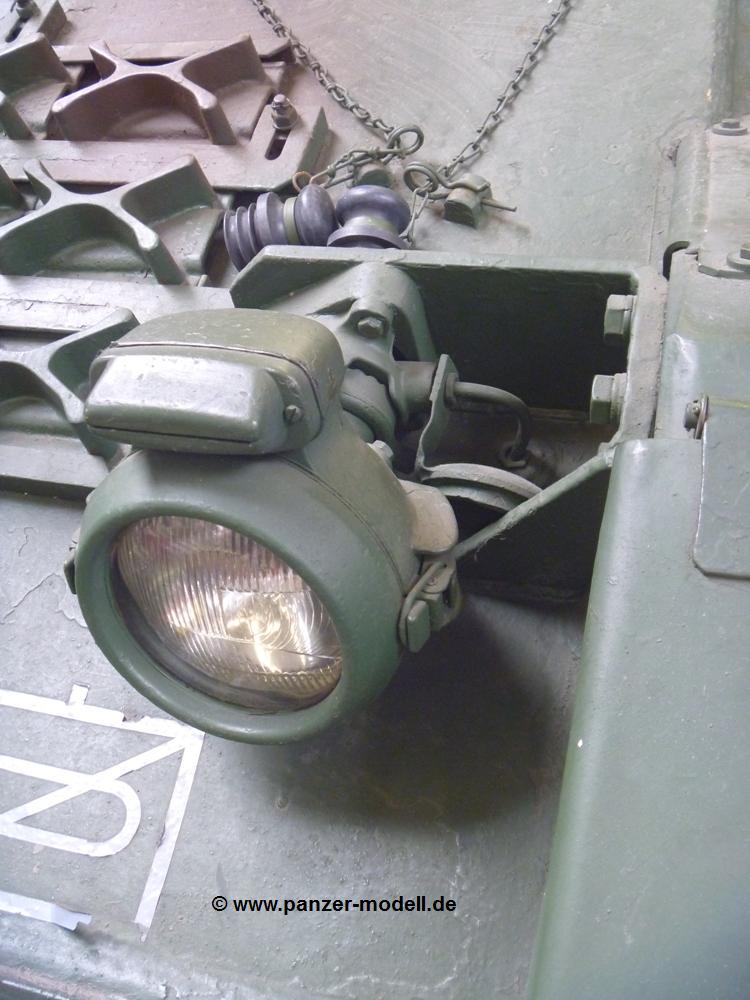

linker Haupt- und Tarnscheinwerfer

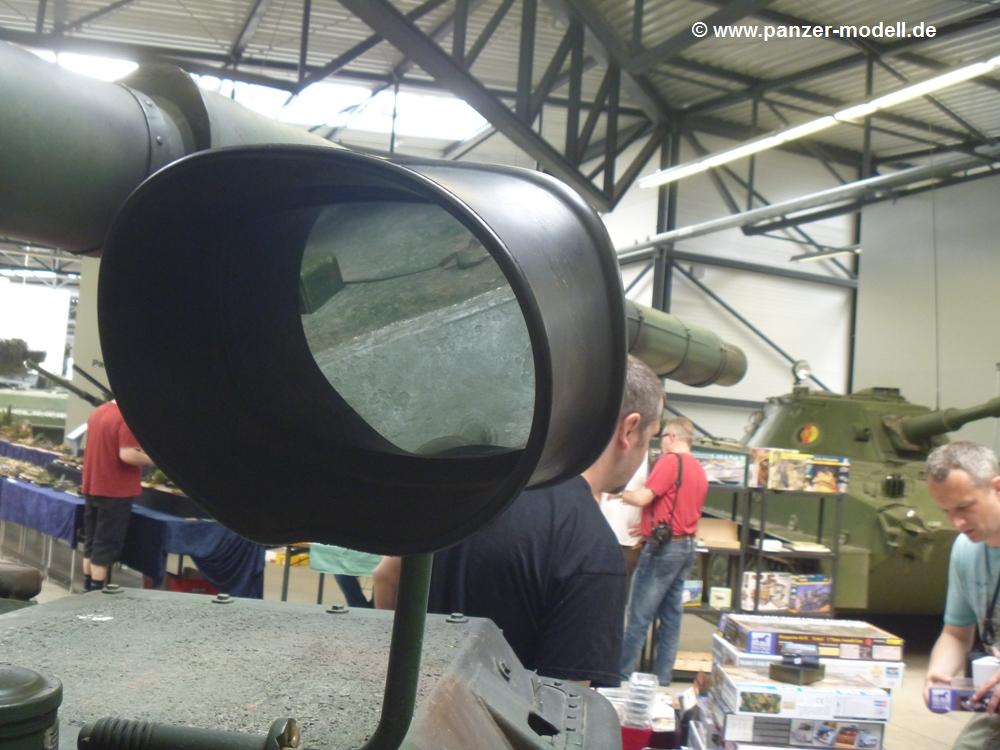

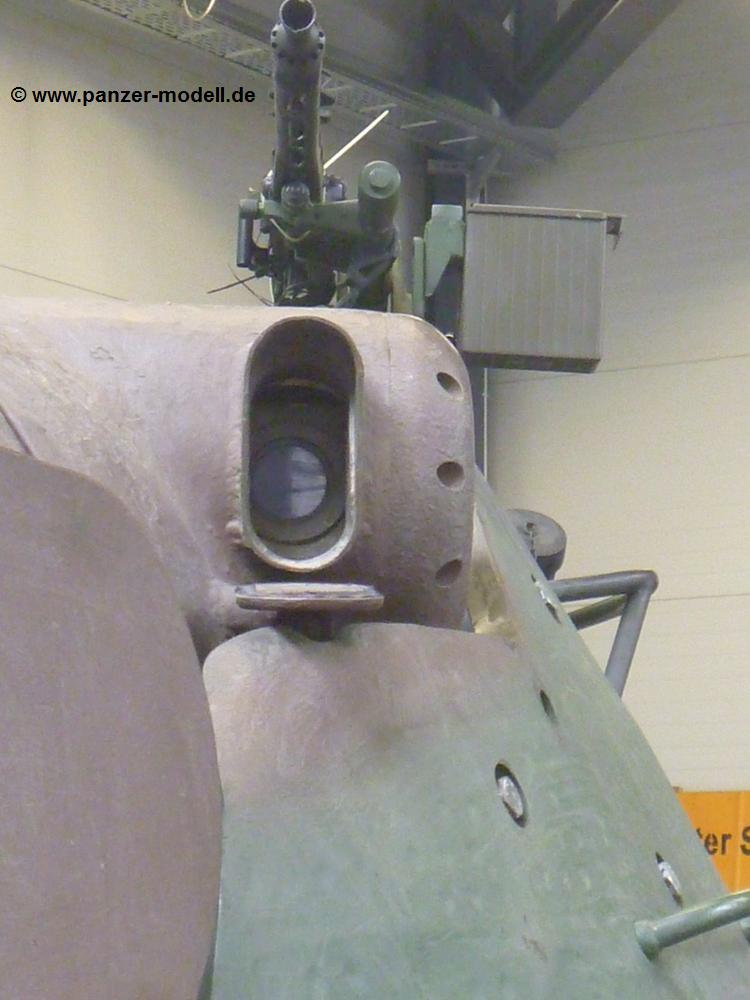

linker Ausblick des Entfernungsmessgerätes

Halterung PZB 2000, Blendenöffnung Turm-MG

PZB 200 (passives Ziel- und Beobachtungsgerät)

PZB 200 von rechts

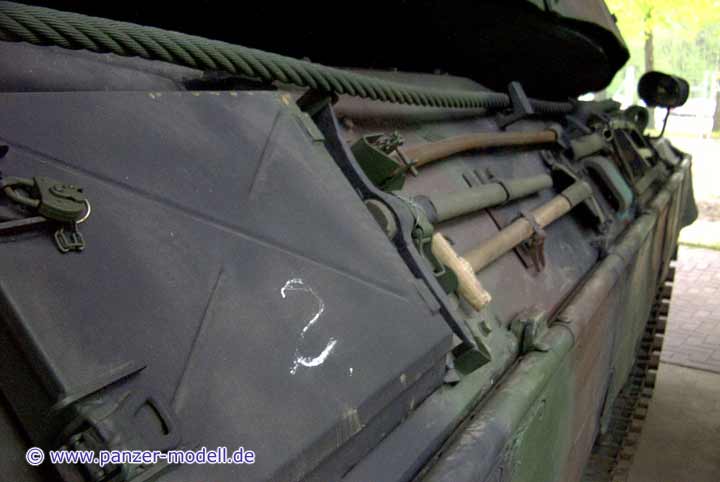

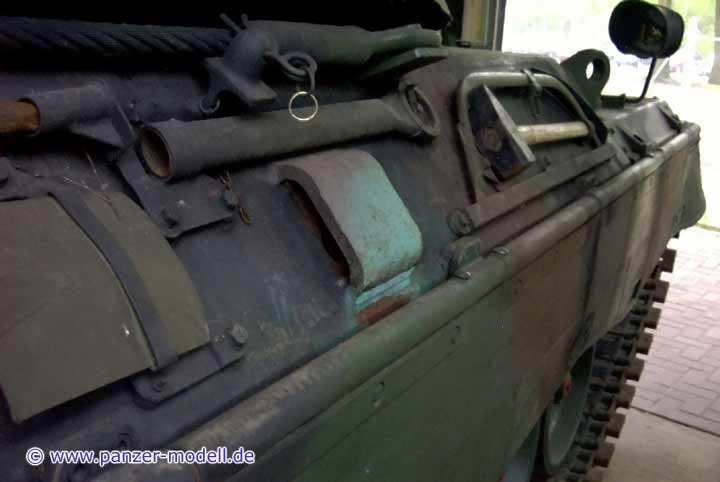

rechte Wannenseite (Spaten, Spitzhacke, Brechstange, Abschleppseilhalterungen)

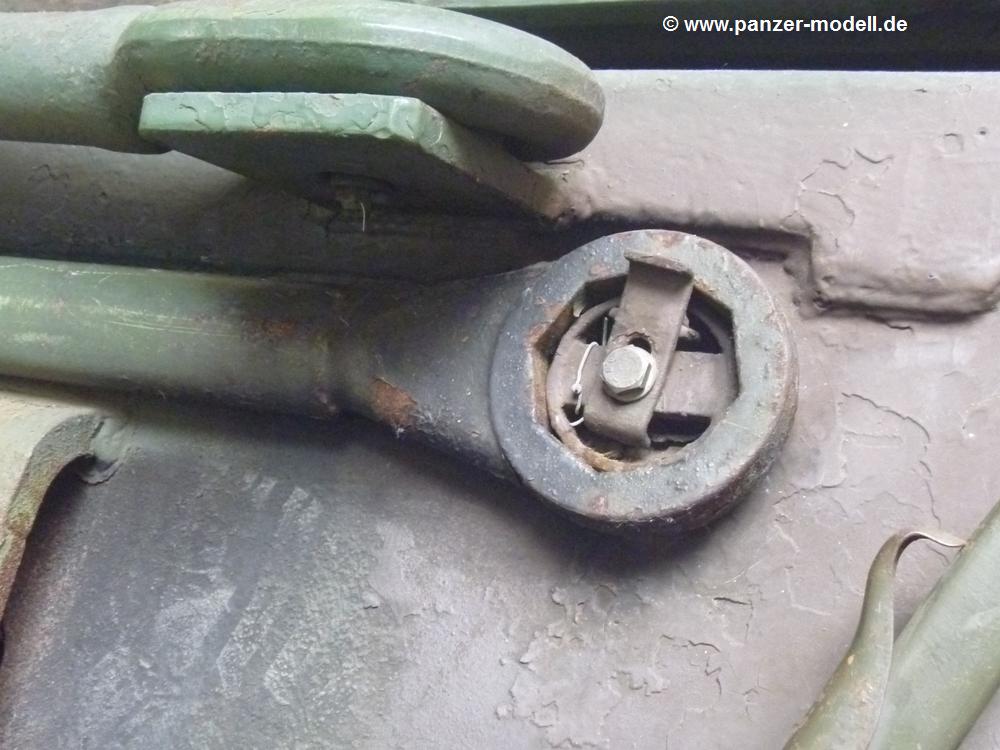

großer Schraubenschlüssel

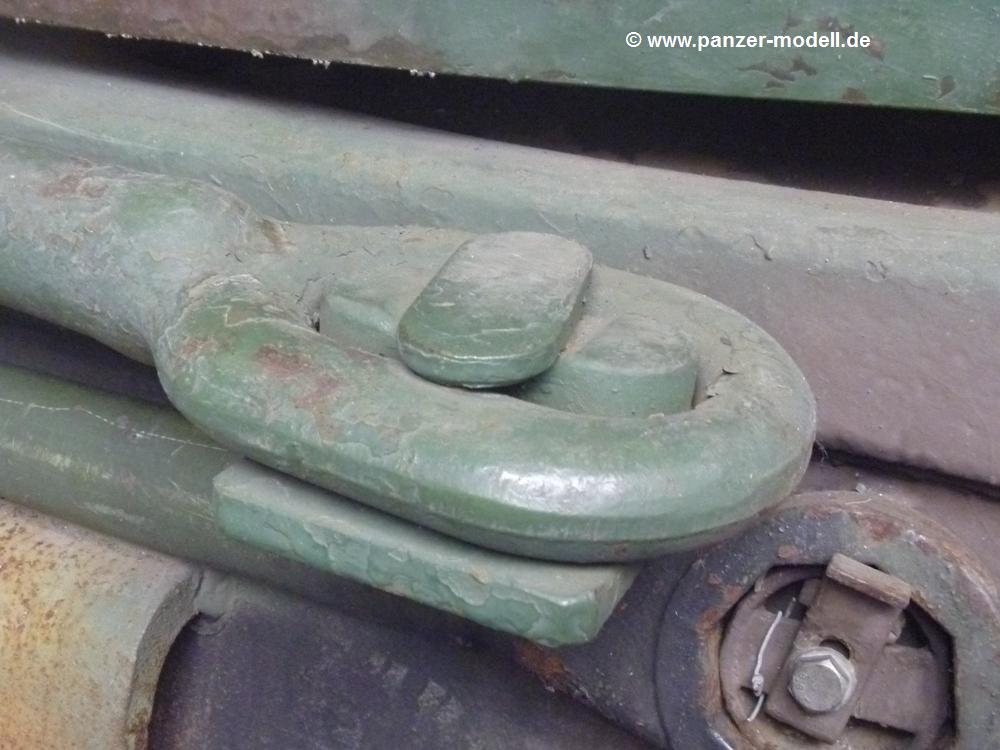

Verriegelung der Seilkauschen des Abschlleppseiles

Abgasaustritt Kampfraumheizung

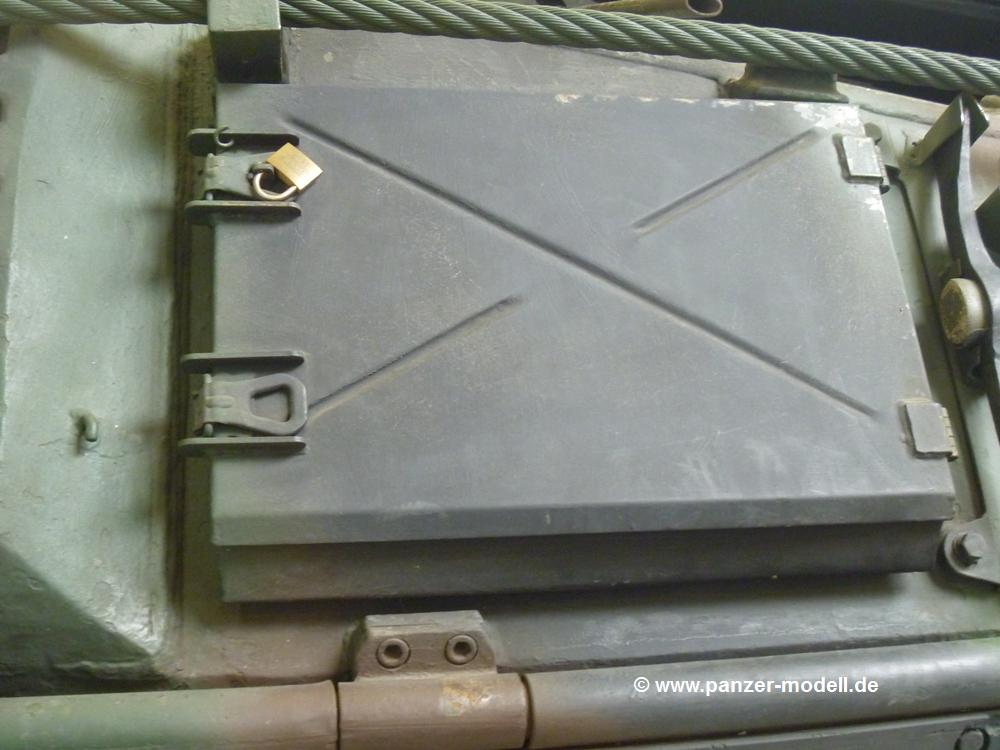

Staukasten Wanne rechts

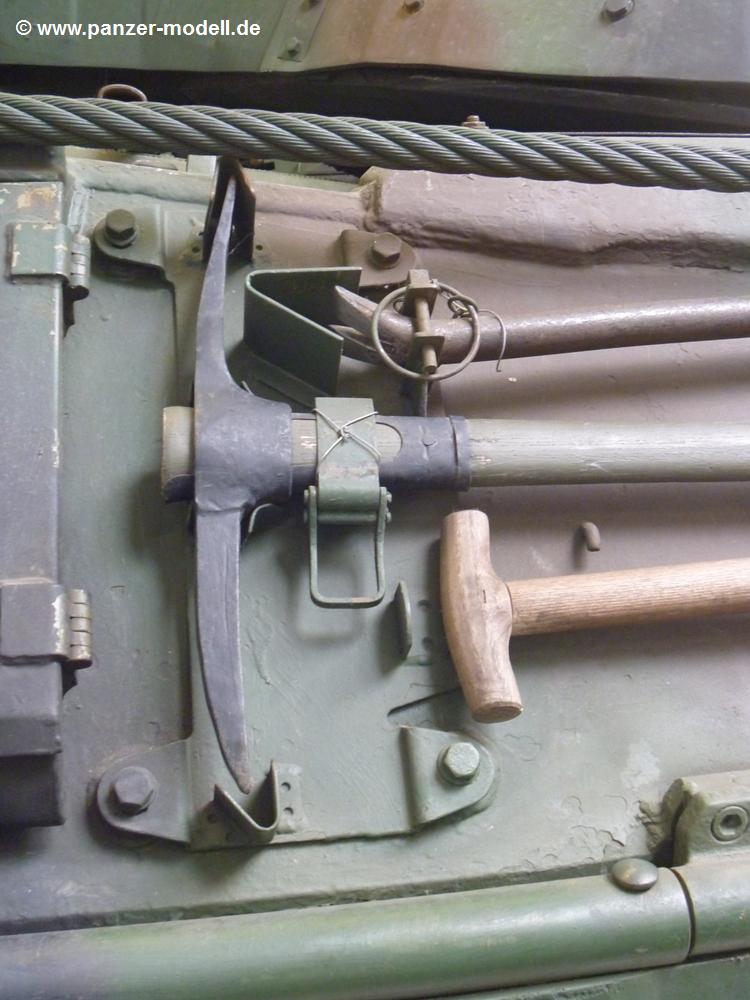

Details Halterungen der Spitzhacke und der Brechstange

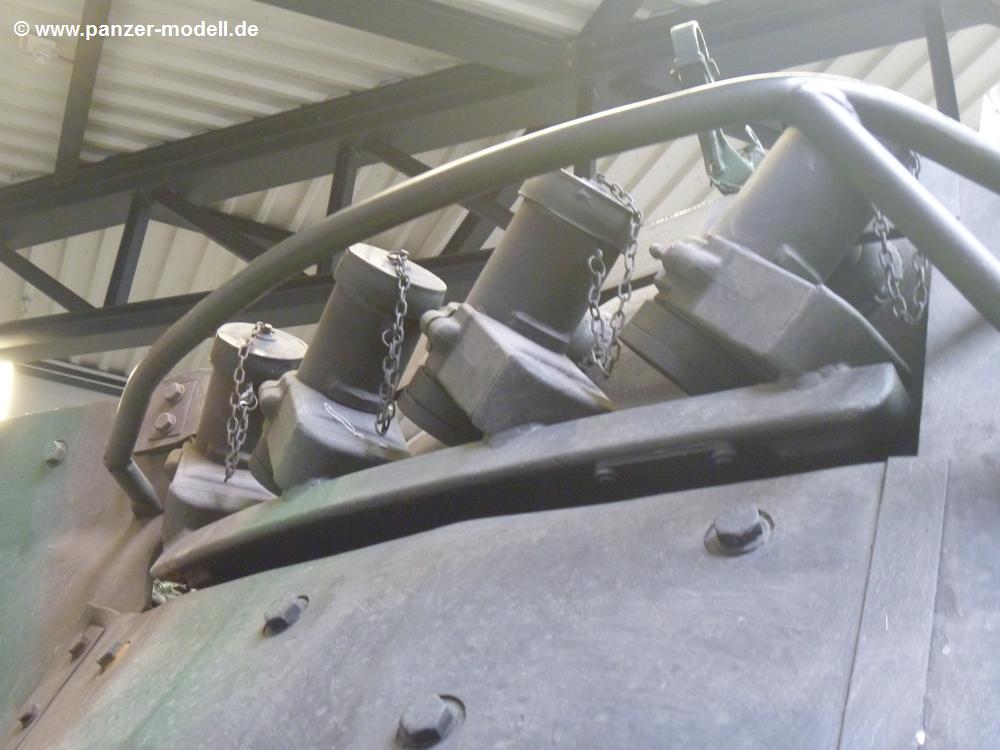

Nebelmittelwurfanlage rechte Turmseite

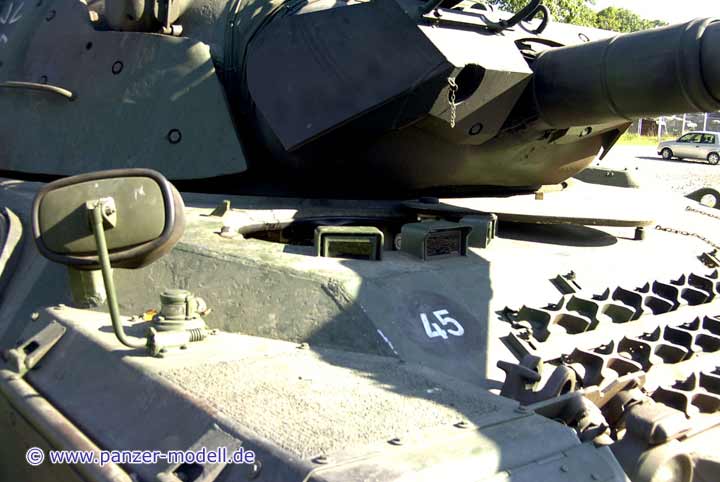

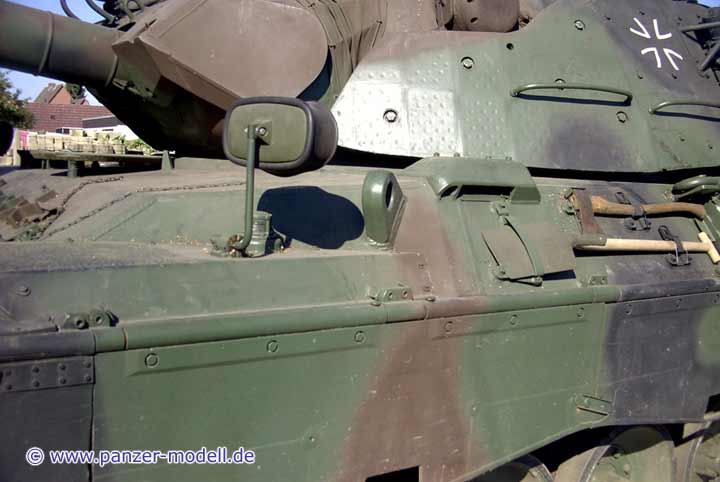

rechte Begrenzungsleuchte und Fahrerrückspiegel

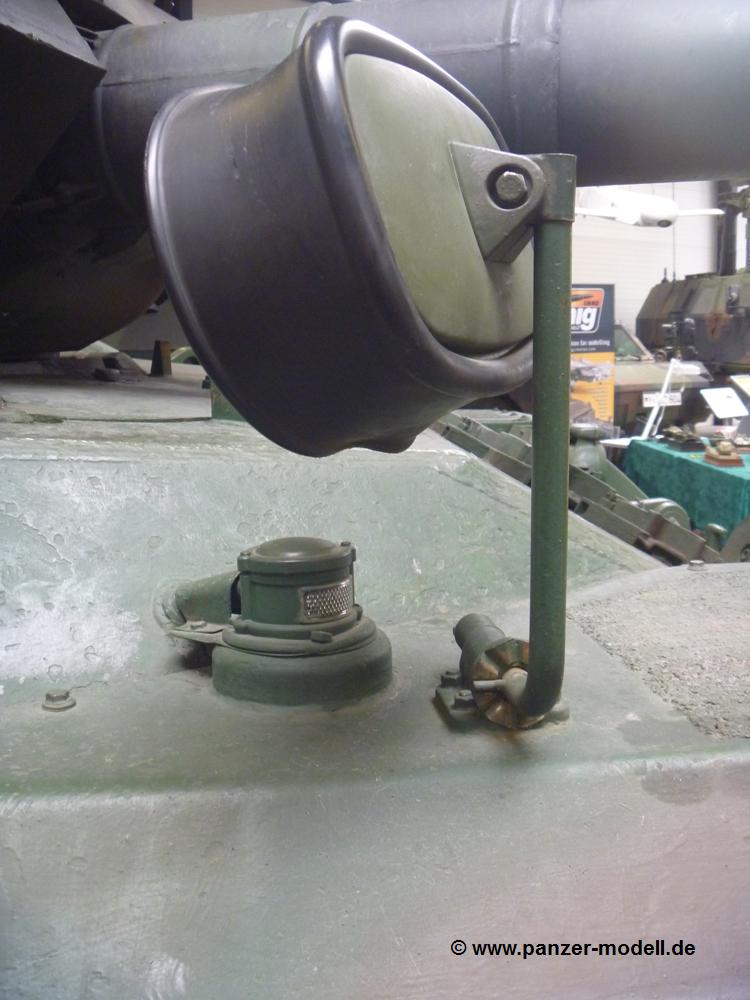

Fahrerrückspiegel rechts

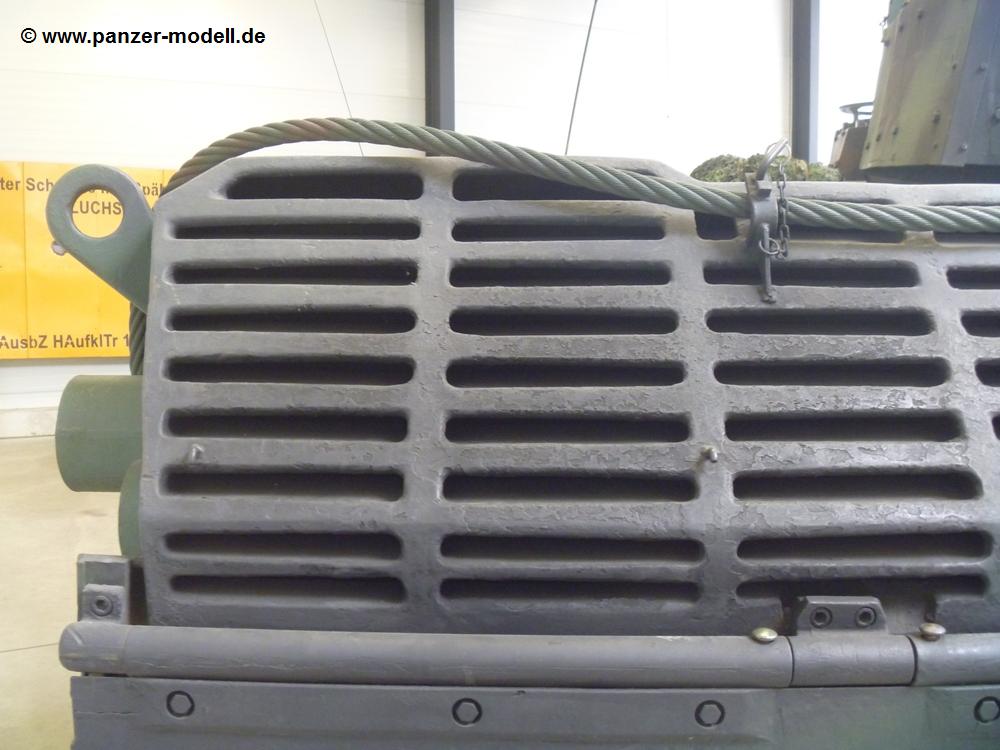

rechtes Auspuffgräting mit Seilhalterungen

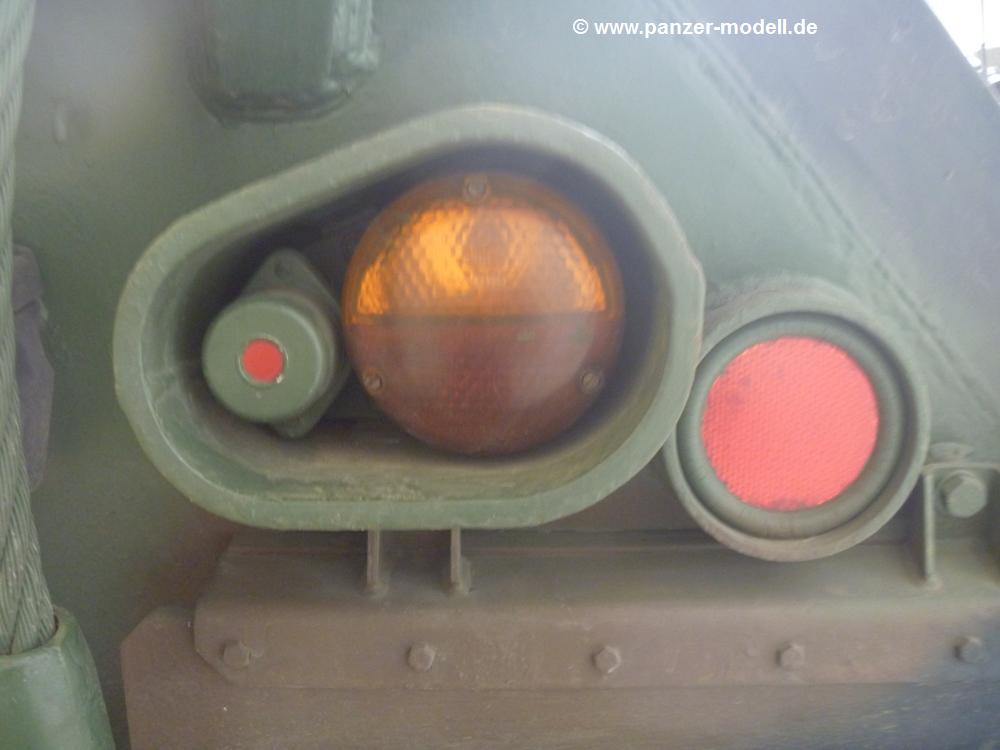

Rückstrahler, Blinker/Bremsleuchte, Tarnrücklicht (hinten rechts)

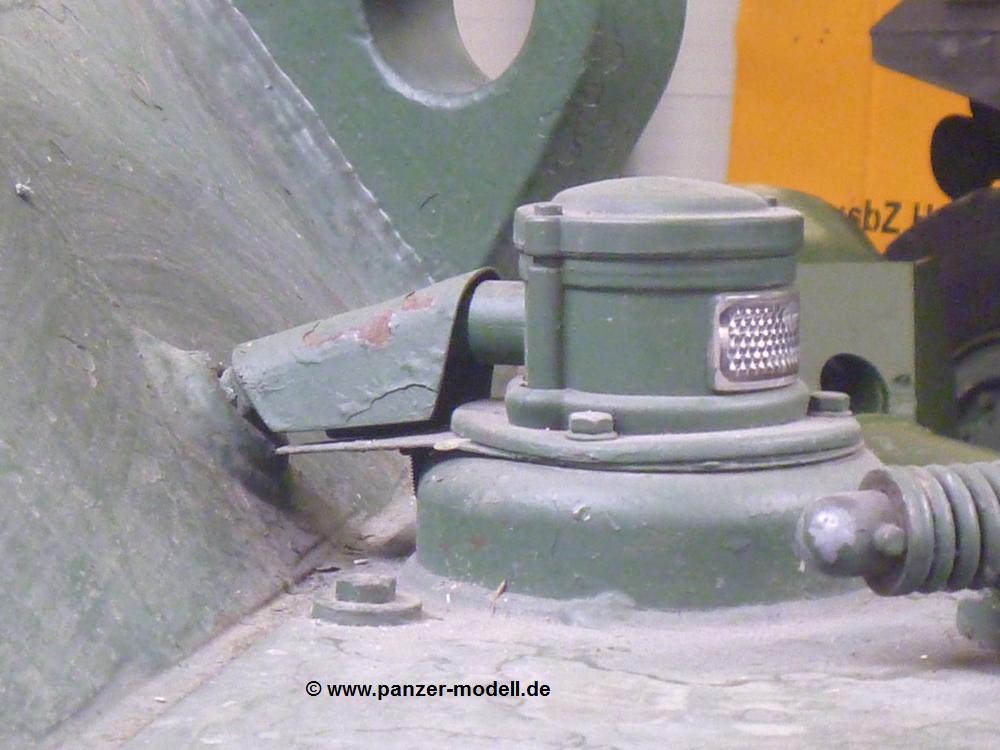

Außenbordsprechstelle

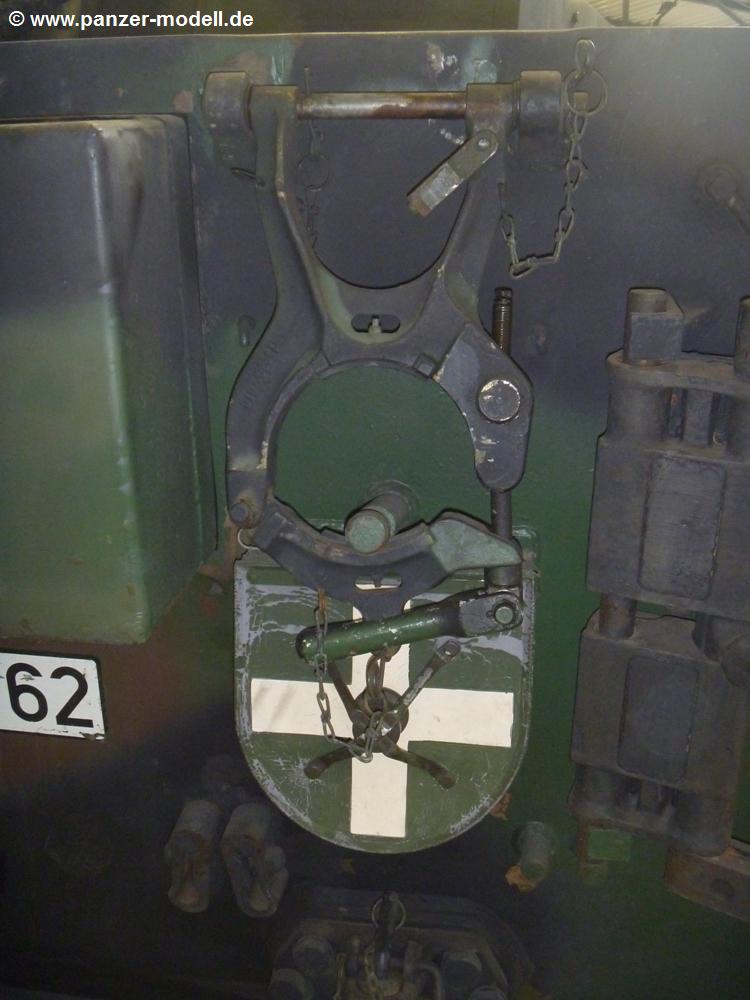

Rohrzurrung Heck und Tarnleitkreuz

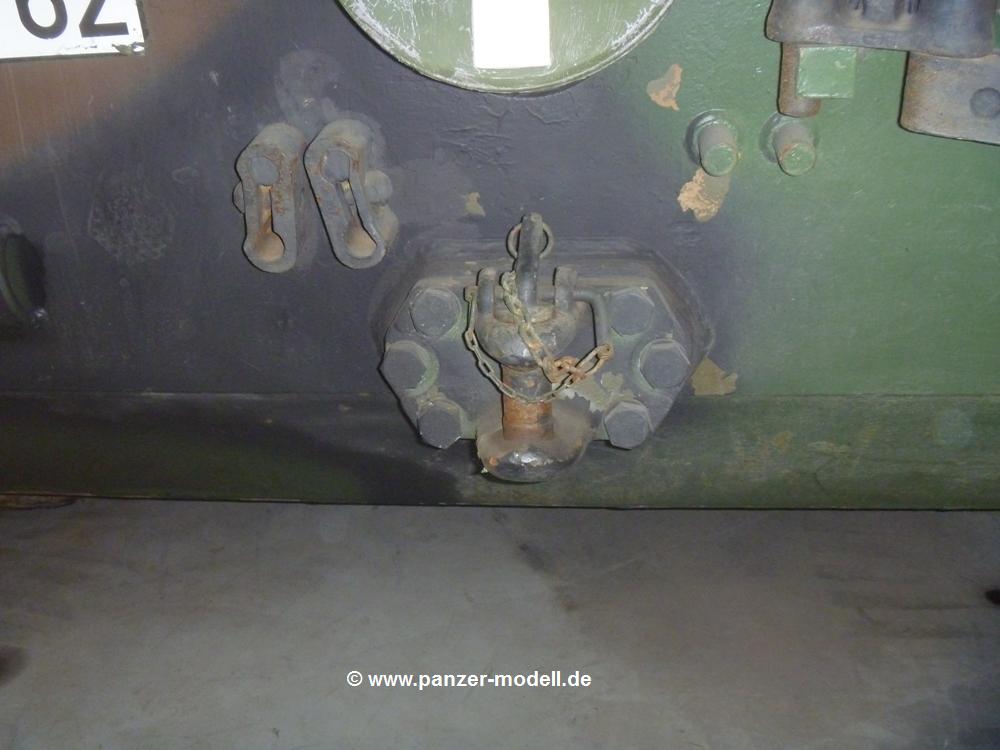

Abschleppkupplung, Ersatzendverbinder

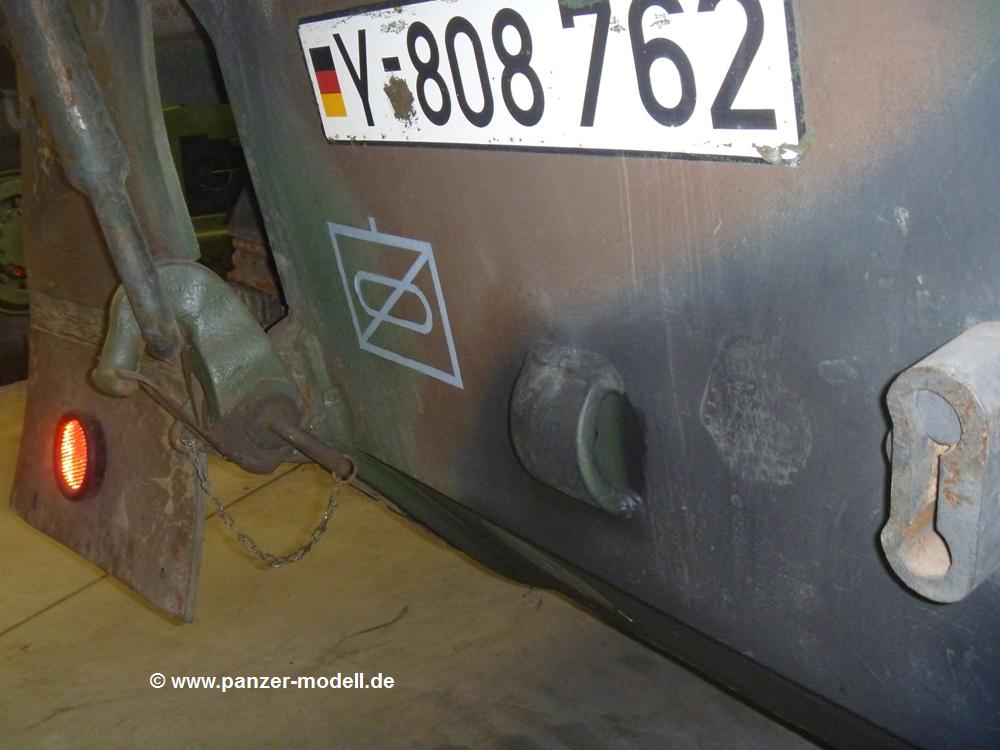

hinteres Kennzeichen, Lenzpumpenaustritt

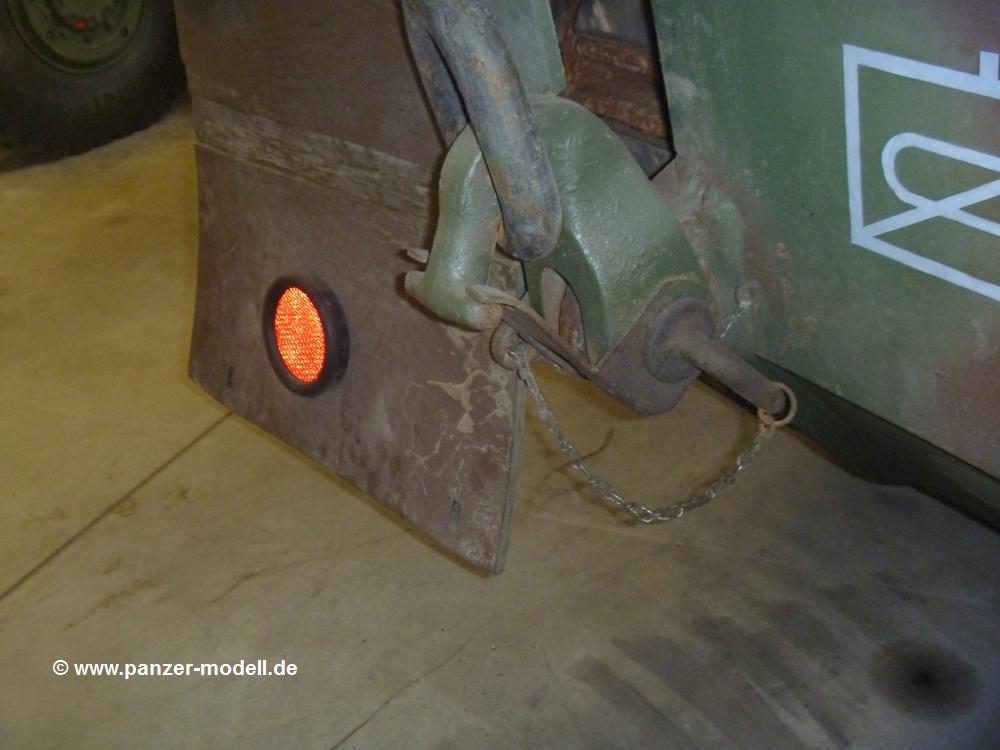

Schmutzfänger hinten links, linker Abschleppschäkel

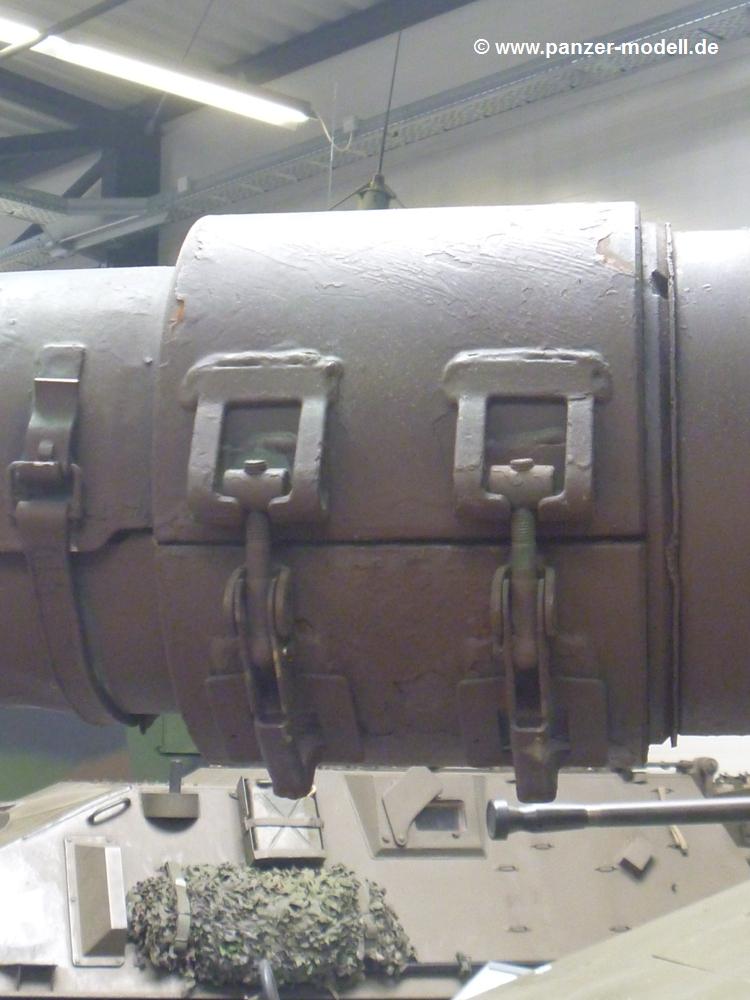

Verriegelung der Wärmeschutzhülle des Kanonenrohres

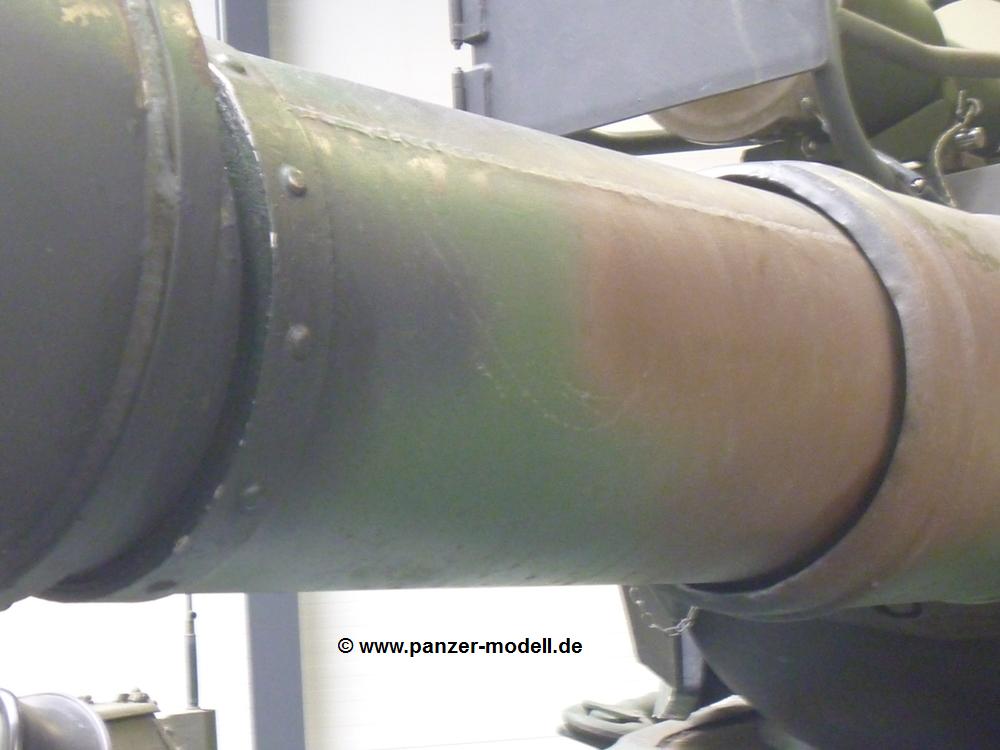

Wärmeschutzhülle zwischen Blende und Rauchabsauger

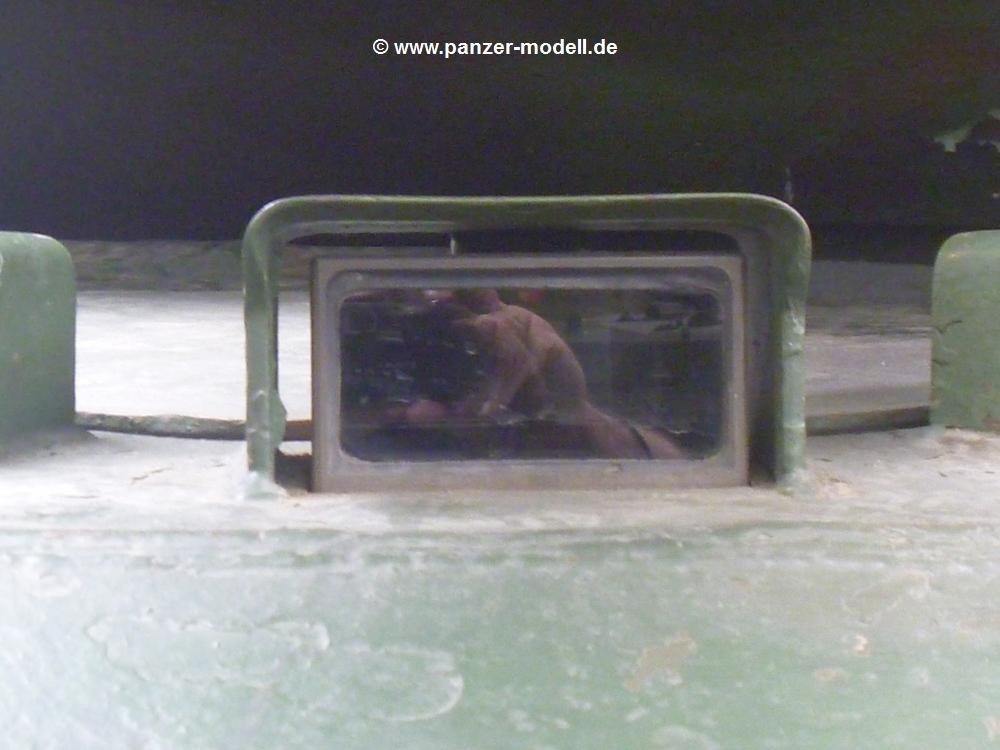

mittlerer Fahrerwinkelspiegel

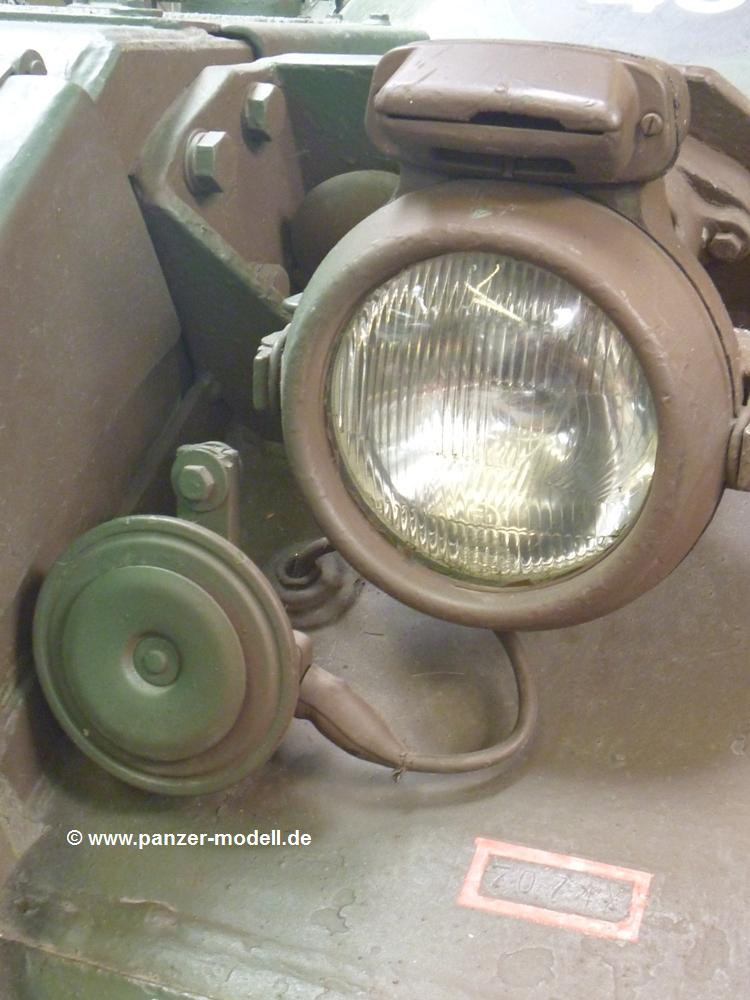

rechter Haupt- und Tarnscheinwerfer, Hupe

vordere Begrenzungsleuchte rechts

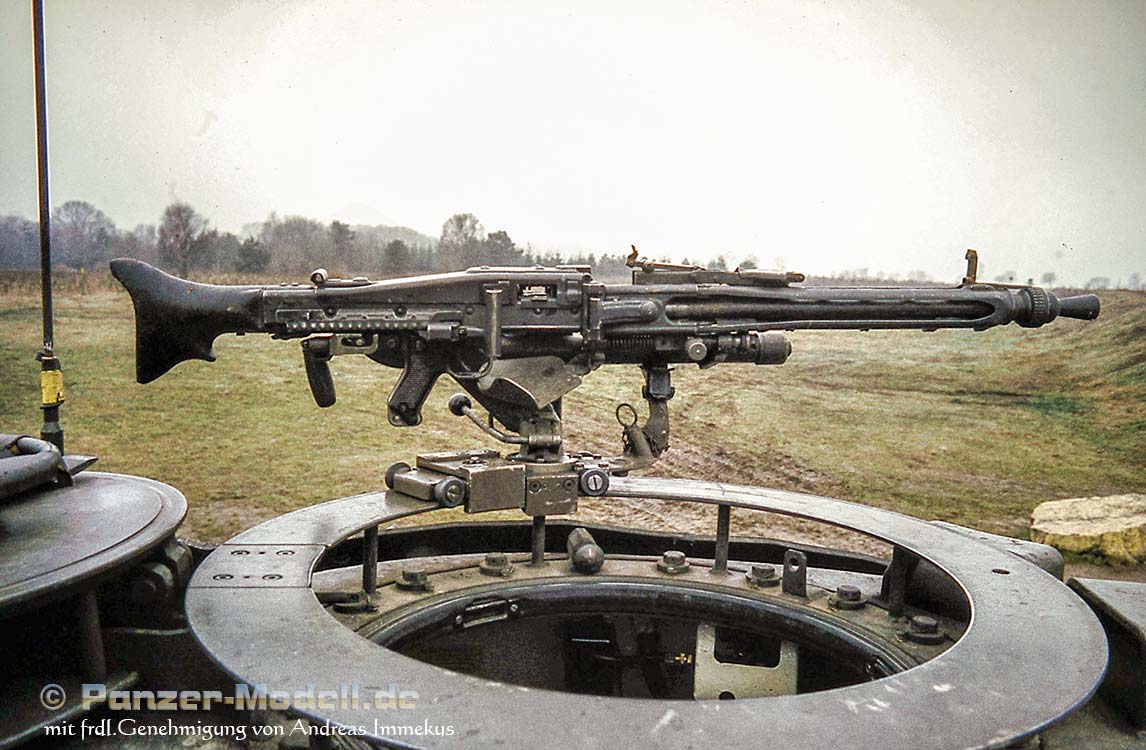

Aufgebautes Fla MG

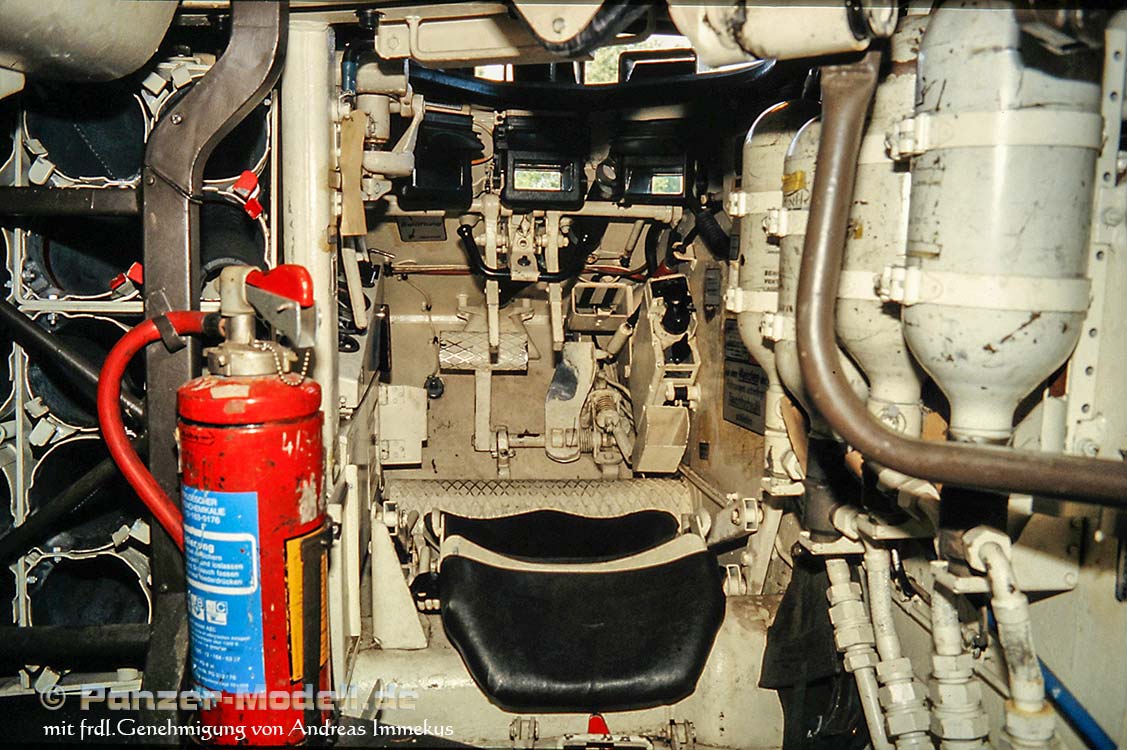

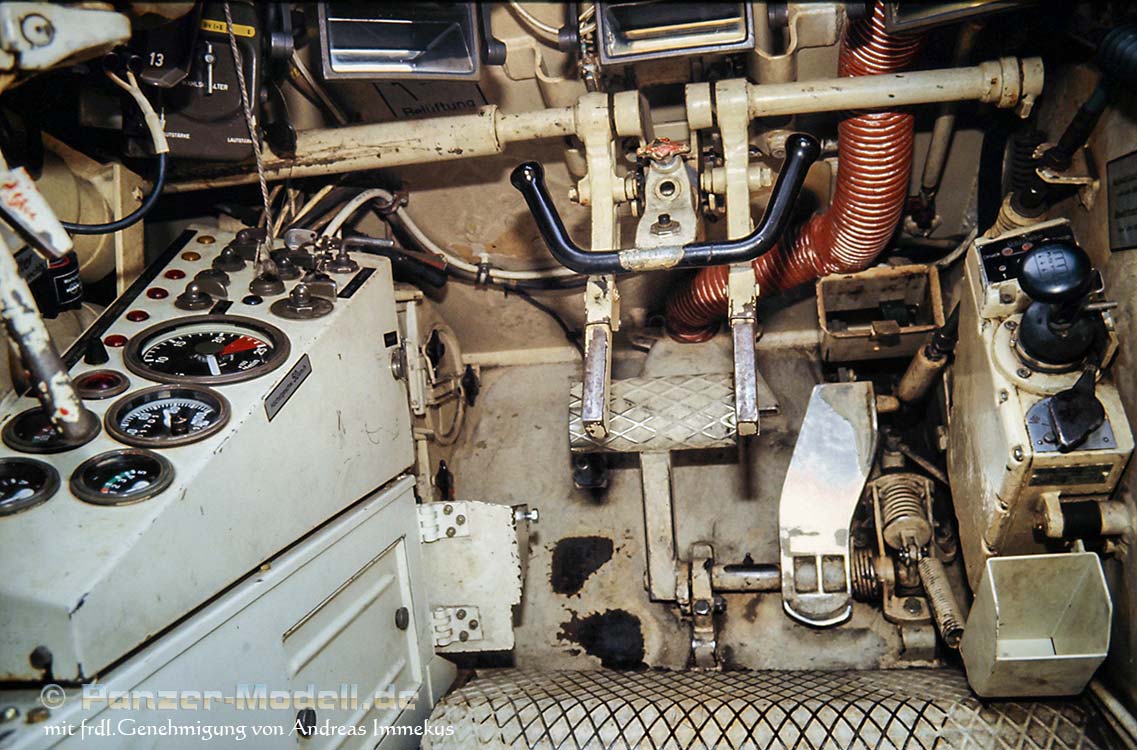

Fahrerplatz

Armaturen am Fahrerplatz

Munitionslagerung linke Turmwand, Ladeschützenplatz

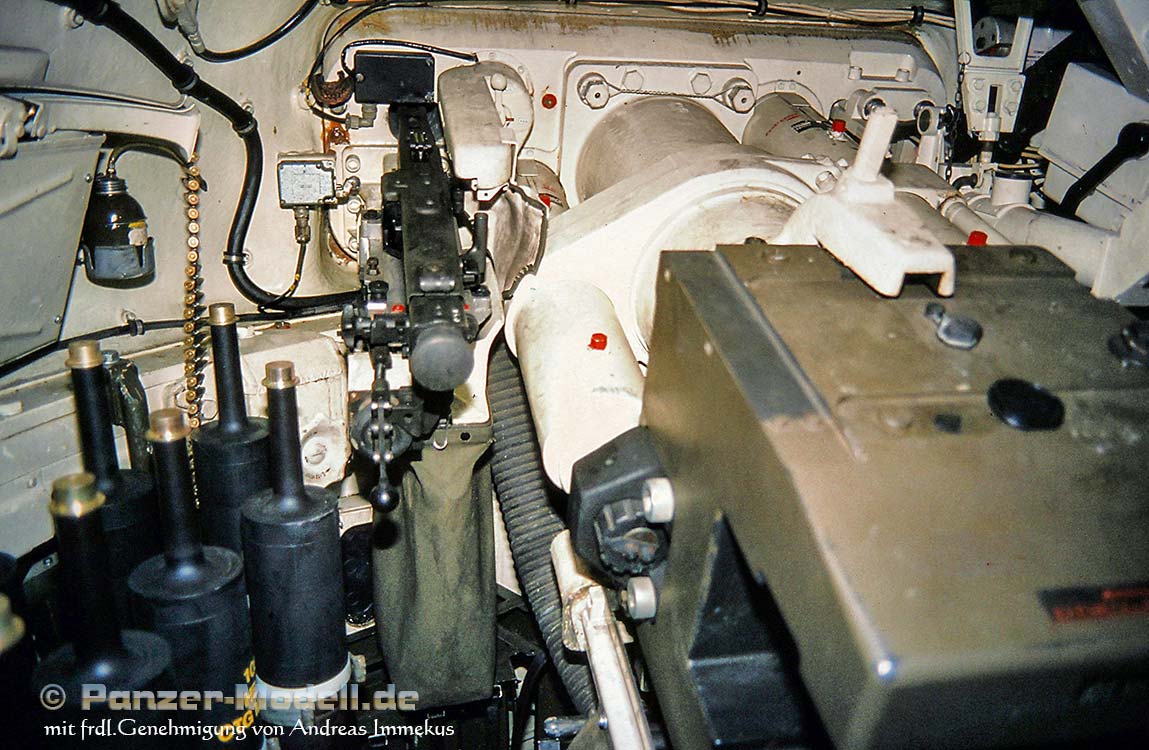

Turmfront mit Kanone und Blenden MG

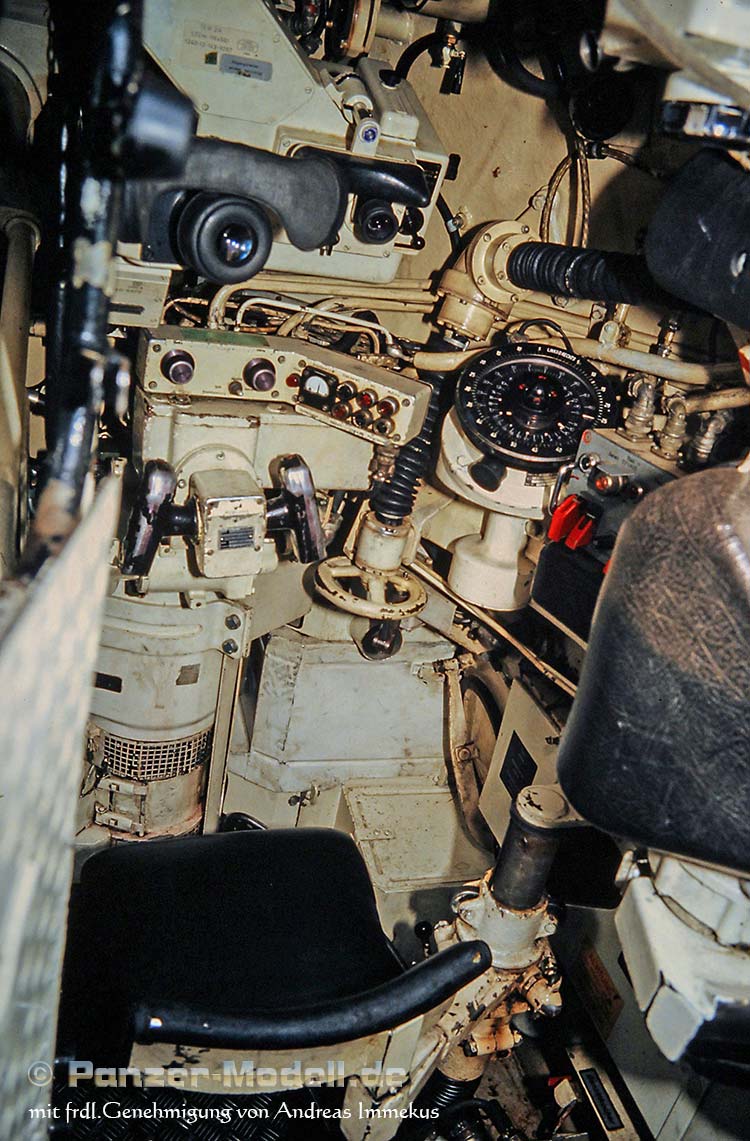

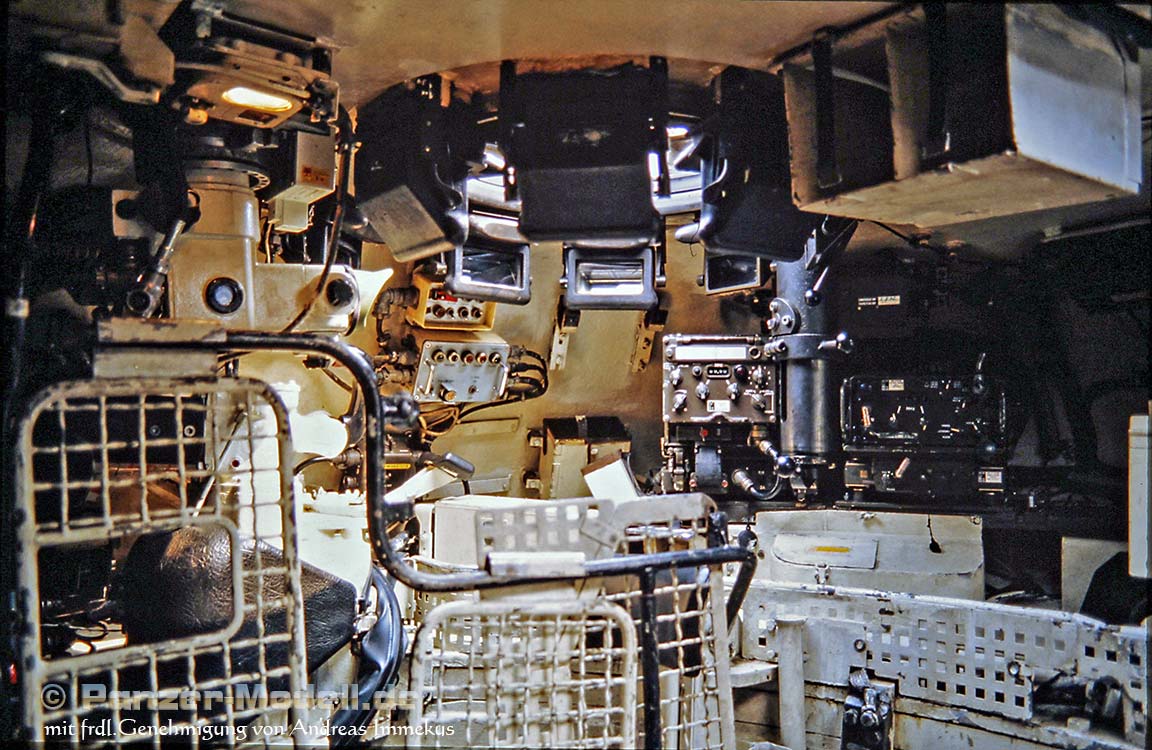

Richtschützenplatz

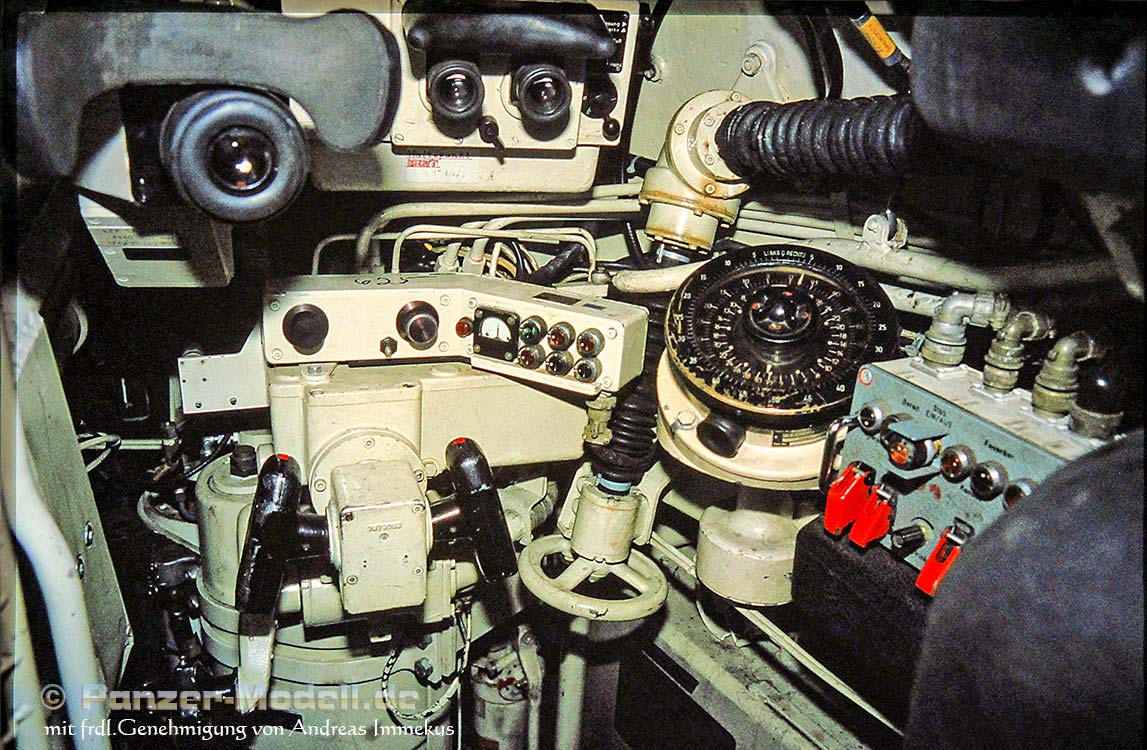

Details Richtschützenplatz

Blick von vorn links auf Kommandantenplatz/Luke hinten rechts
