Autokran 4t/5,5t auf LKW 7t (6x6) Magirus Jupiter

Ab 1960 wurde der aus der Uranus Serie abgeleitete Typ Jupiter von Magirus an die Bundeswehr geliefert. Ursprünglich mit dem Motor des A6500 Typs mit 170 PS, bekam ab 1961 der neukonstruierte Vielstoffmotor F8L714A mit 12,6l Jubraum und 178PS zum Einbau. Von 1960-1967 wurden etwa 7800 Fahrzeuge der Jupiter Baureihe in verschiedenen Ausführungen geliefert.
Der von Wilhag gefertigte Kran war zunächst für 4t Traglast zugelassen, wurde aber im Laufe der Jahre modifiziert und mit Gegengewichten an der Stoßstange bis 5,5t Traglast zugelassen. Das so modifizierte Fahrzeug läuft unter der Bezeichnung TW 931A.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

Seite 1 - weiter zu Seite 2

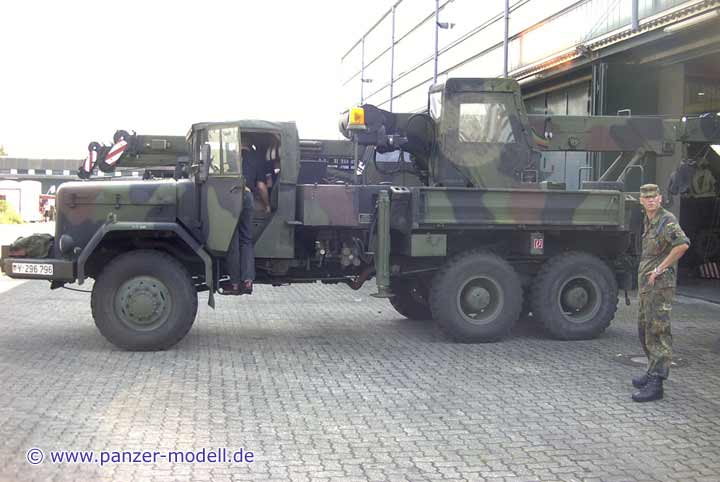

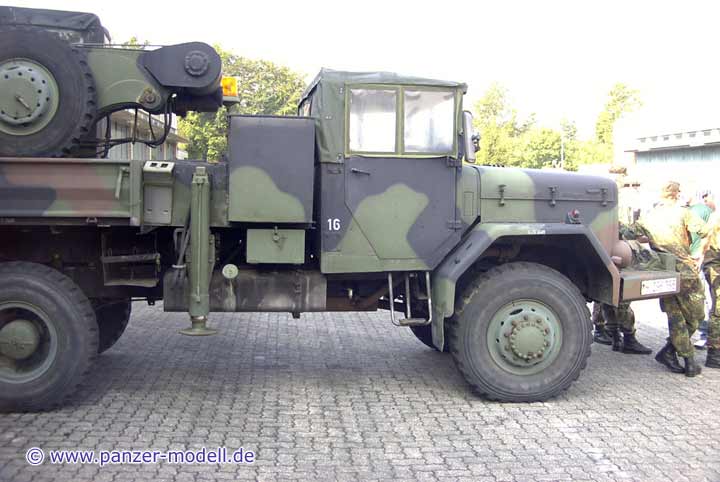

Gesamtansicht links

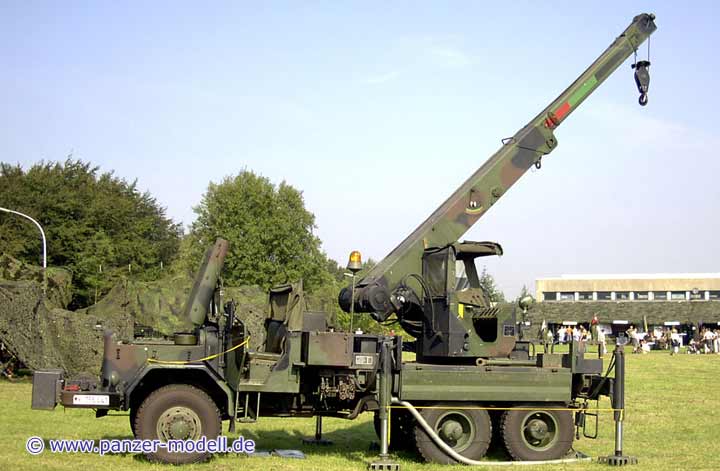

Gesamtansicht links mit Kran in Aktion

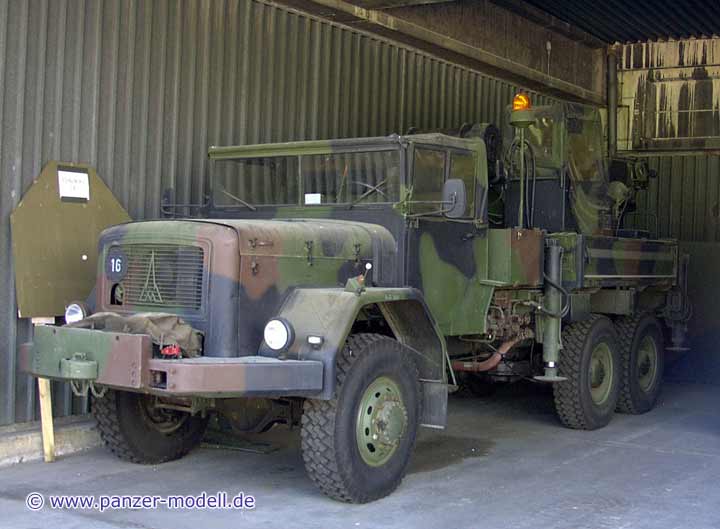

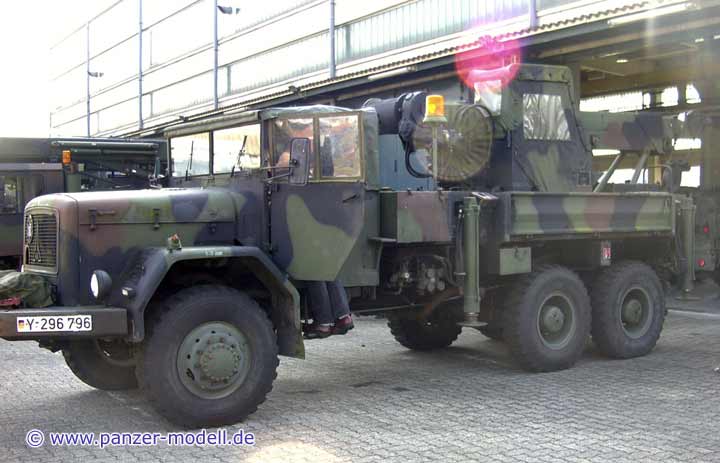

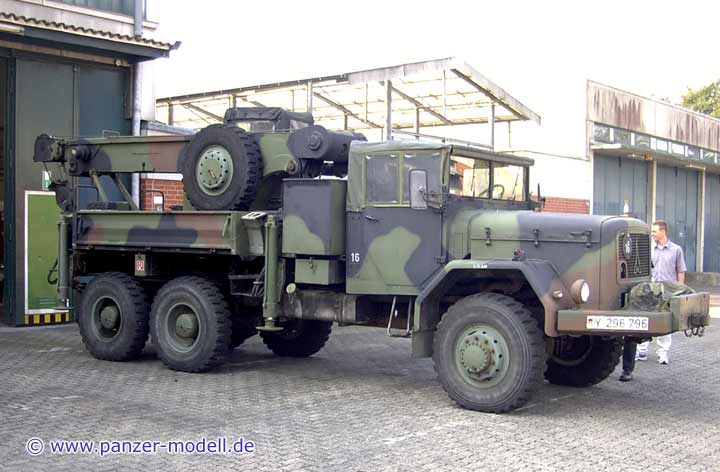

Gesamtansicht vorn links

Gesamtansicht vorn links

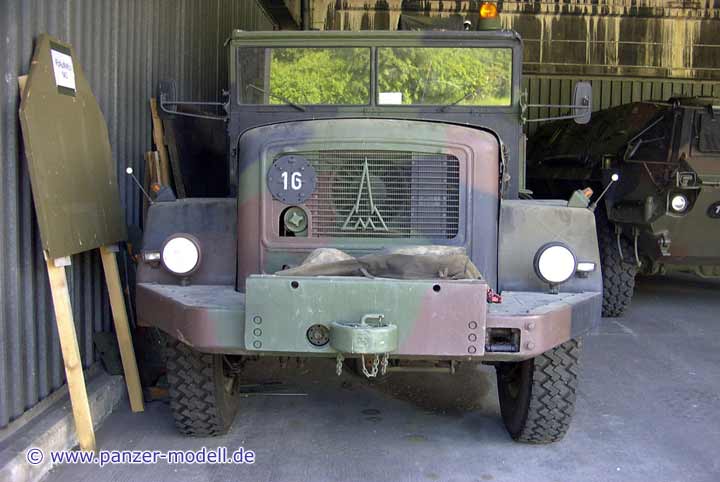

Frontansicht

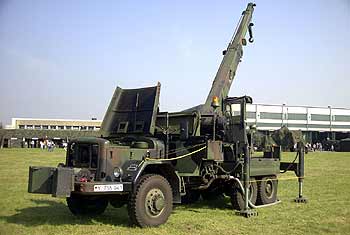

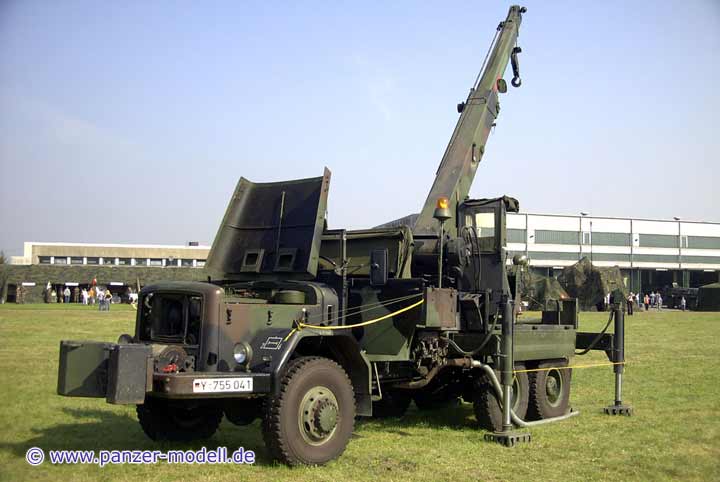

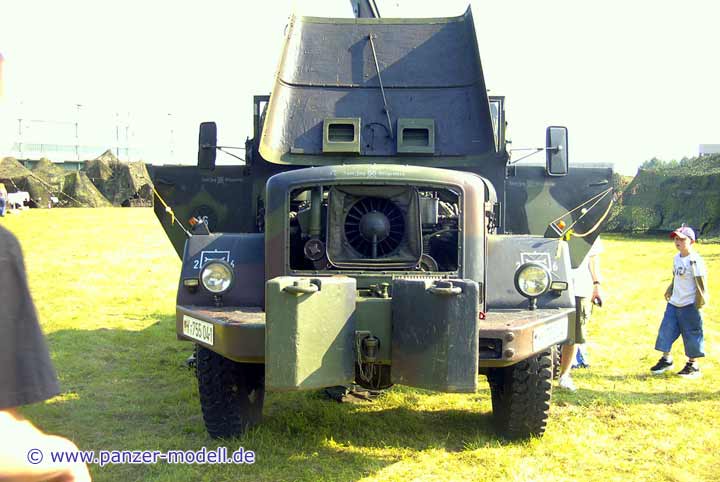

Frontansicht mit Gegengewichten und geöffnetem Motorraum

Gesamtansicht vorn rechts

Gesamtansicht vorn rechts in Aktion

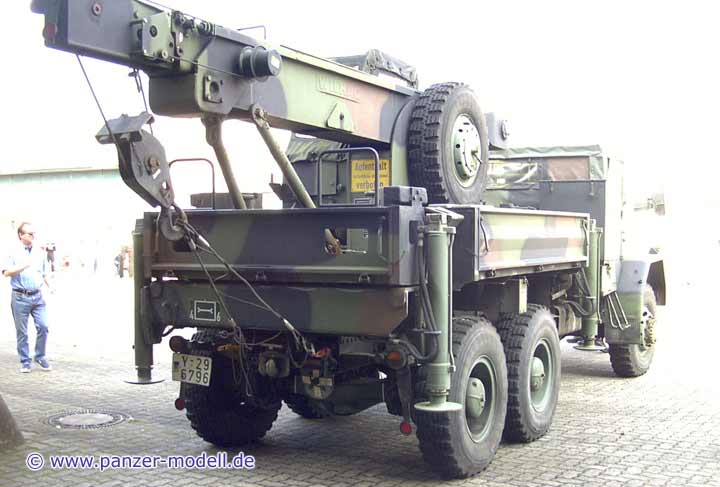

Gesamtansicht hinten rechts

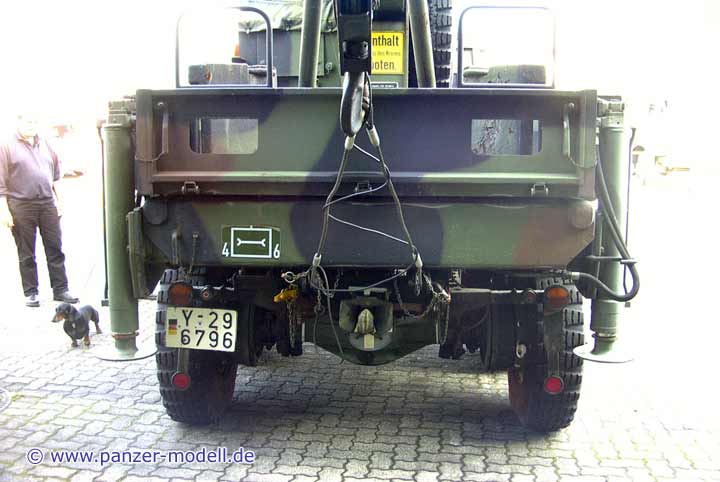

Heckansicht

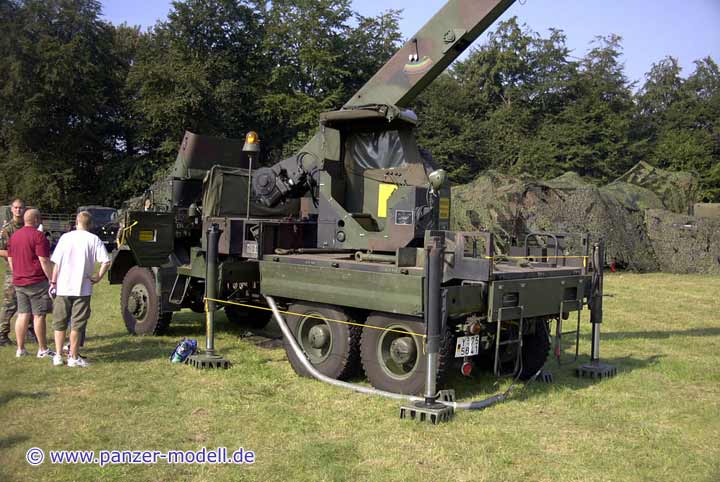

Gesamtansicht hinten links in Aktion

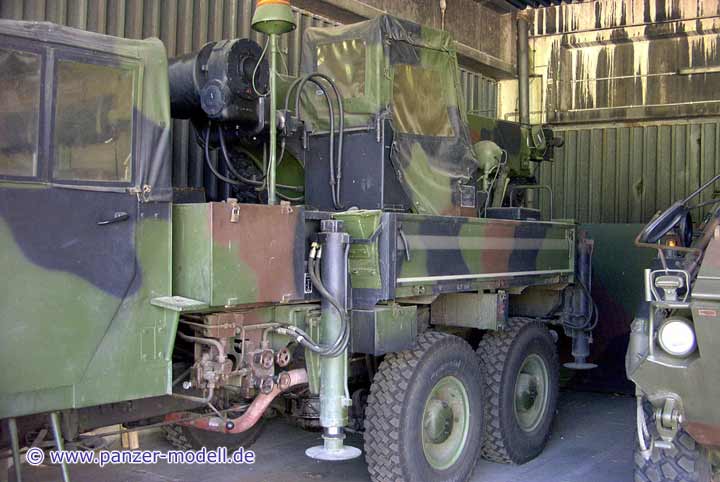

Blick auf Ladefläche/Kran linke Seite

hintere linke Heckstütze im eingefahrenen ...

... und hier im ausgefahrenen Zustand

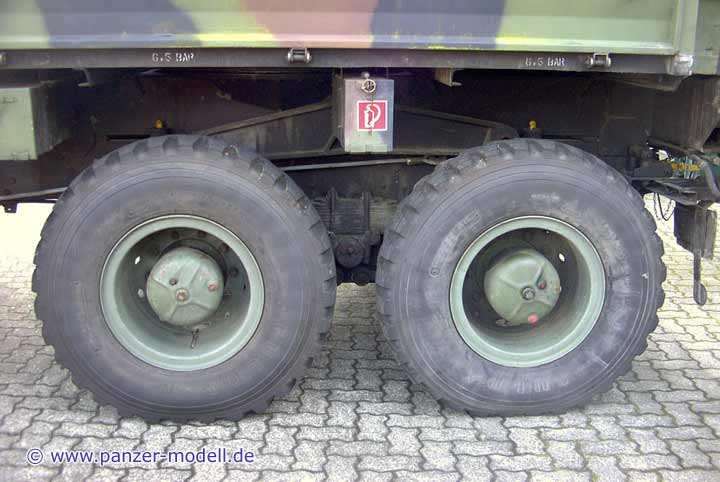

Die hintere, linke Doppelachse

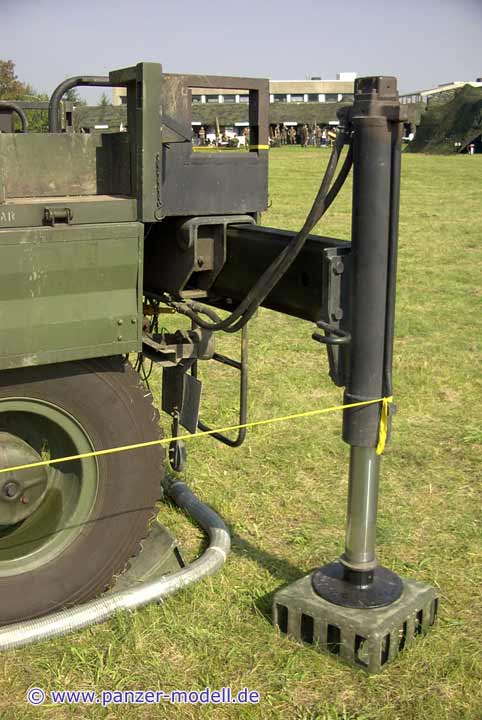

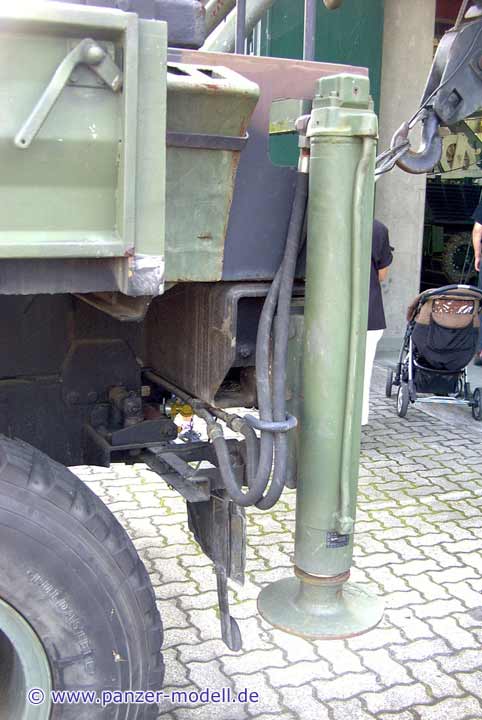

Vordere Stütze links

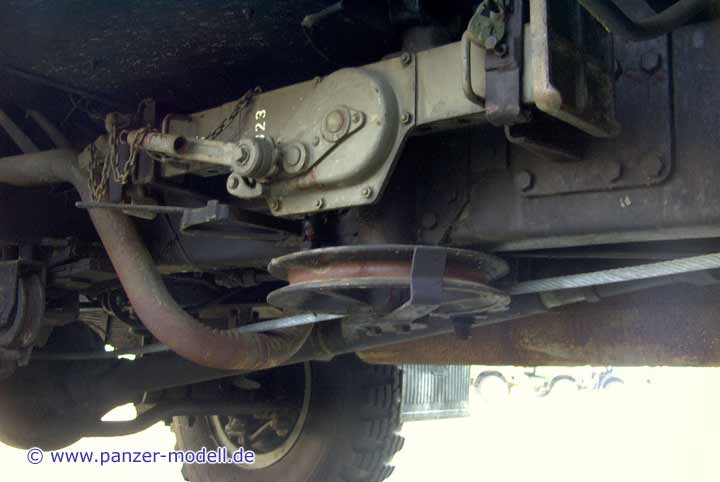

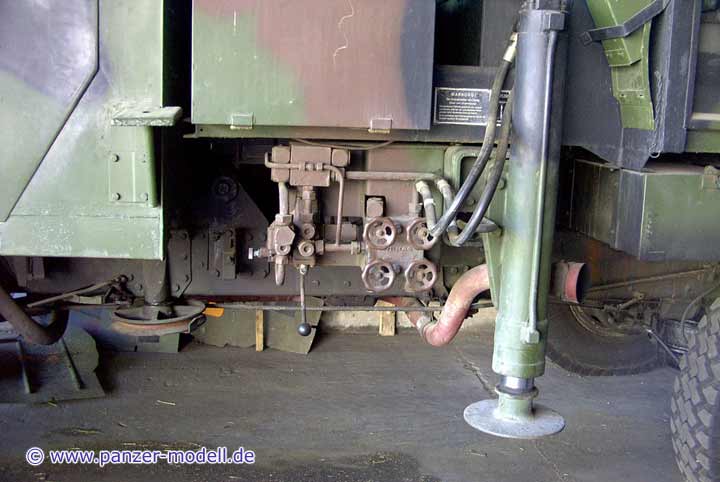

Wagenheber und Führung Seilwinde linke Seite

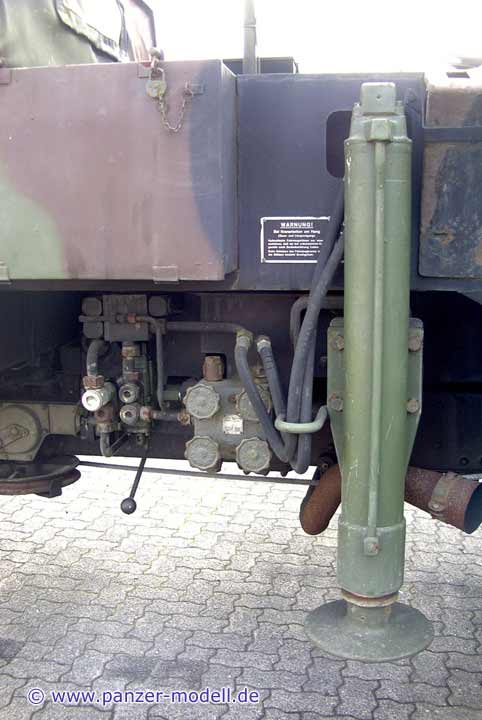

Vordere Stütze, Zuleitungen links

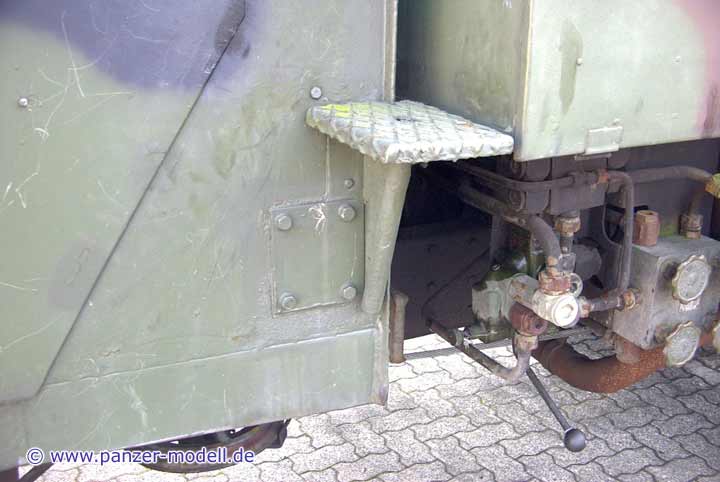

Trittblech an Fahrerkabinelinks

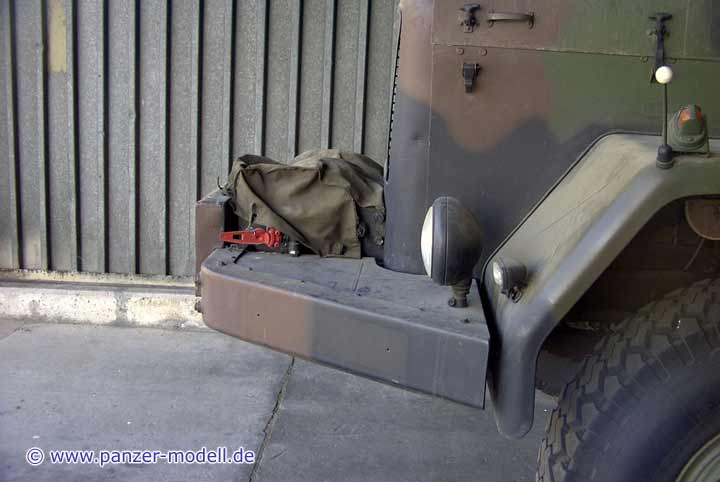

Stoßstange von links

Vordere Führung der Seilwinde

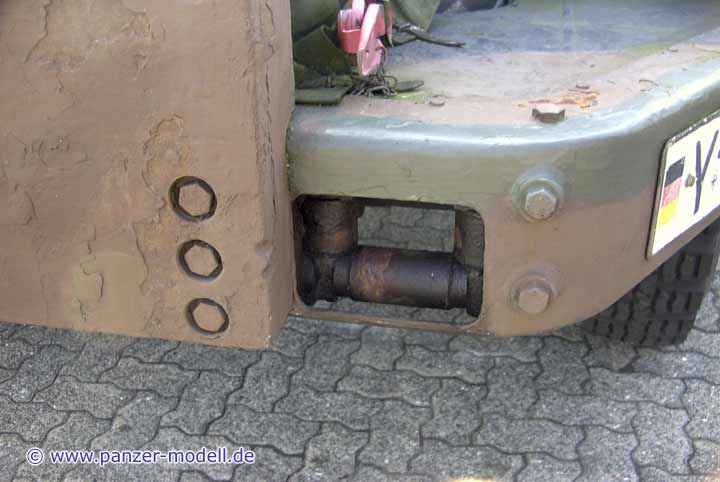

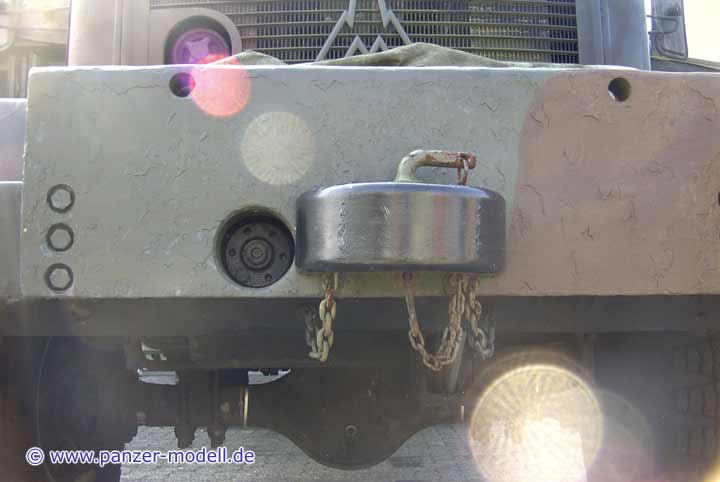

Anhängevorrichtung an vorderer Stoßstange

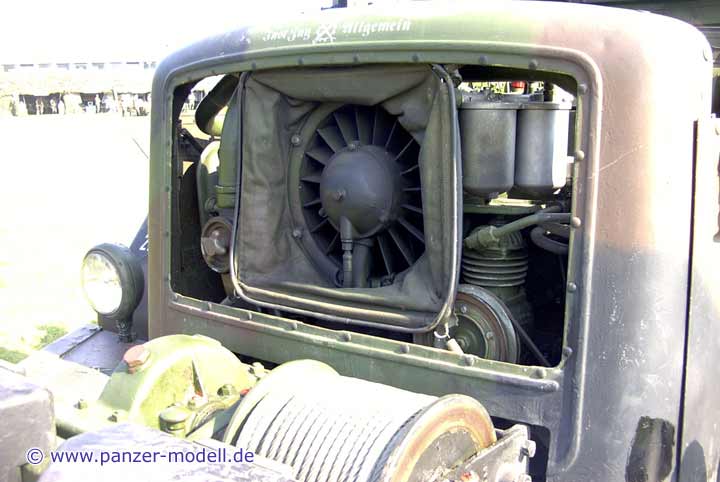

Geöffneter Grill der Motorabdeckung

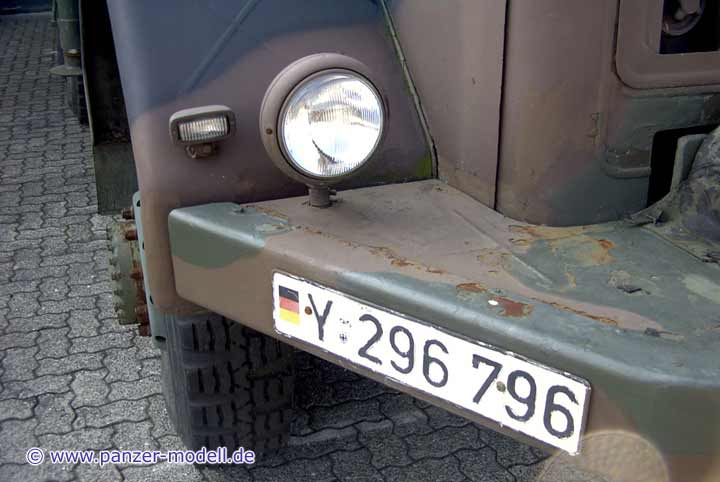

Beleuchtungseinrichtung und Nummernschild rechts vorn

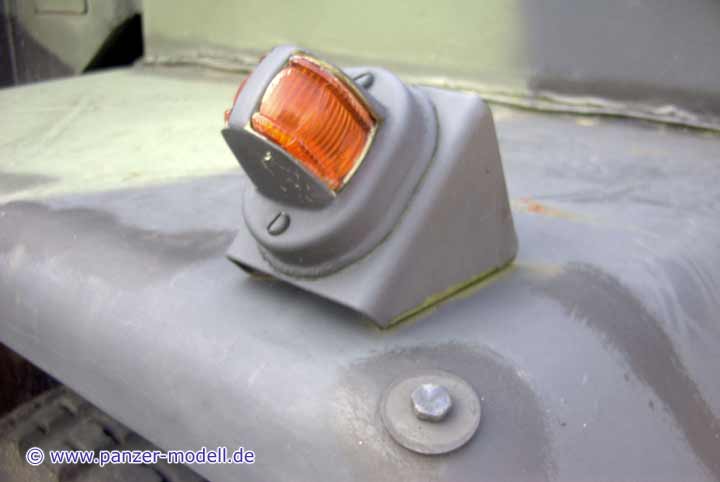

Blinker rechts vorn

vorderer Bereich rechte Seite

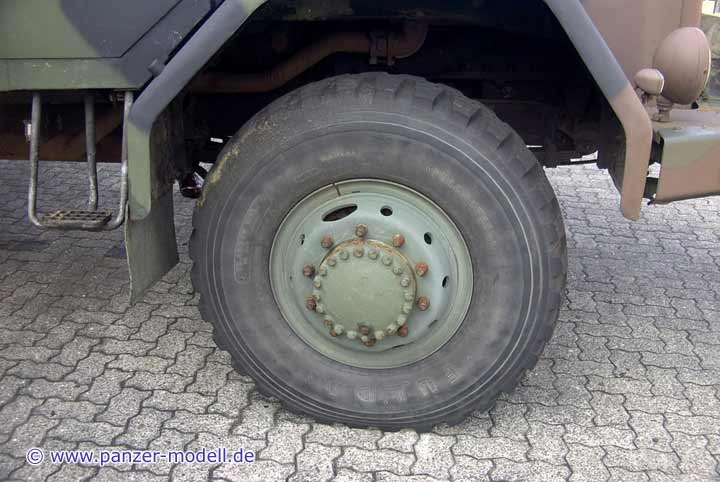

linkes Vorderrad

zurück | zu Seite 2
