Der Schützenpanzer Ulan ist im Rahmen des ASCOD (Austrian-Spanish Co-operative Development) die österreichische Version dieses Infanterie Panzerfahrzeugs. In Spanien läuft dieses unter dem Namen Pizarro.
Angetrieben wird der 28 t schwere Ulan von einem Dieseltriebwerk MTU 8V 1999 mit 720 PS. Er kann das knapp 7 Meter lange, 3,15 Meter breite und 2,65 Meter hohe Fahrzeug auf bis zu 70 km/h beschleunigen. Geführt wird der Ulan von einer dreiköpfigen Besatzung (Fahrer, Kommandant und Richtschütze). Im Heck des Schützenpanzers finden zusätzlich bis zu acht Schützen Platz. Eine ABC-Schutzanlage ist vorhanden.
Bei der Hauptwaffe des Ulan handelt es sich um die 30-mm-Maschinenkanone Modell MK 30-2 von Mauser (heute Rheinmetall). Sie befindet sich in dem Turm SP-30 und wird elektromechanisch gerichtet. Sie erlaubt Kampfentfernungen bis zu 2.500 Meter. Zusätzlich ist ein 7,62-mm-MG vorhanden. Zum Selbstschutz des Ulan ist eine 76-mm-Nebelwurfanlage von Wegmann mit 2 × 3 Rohren je Turmseite installiert. Ferner sind eine Feuerleitanlage mit Wärmebildgerät sowie eine automatische Zielverfolgungsanlage vorhanden.
Der Gefechtsturm wird vom Fahrzeugkommandanten (links) und dem Richtschützen (rechts) bedient. An der Vorderseite des Turms lassen sich keilförmige Zusatzpanzerungen montieren. Dadurch erhöht sich die Beschussfestigkeit für 30 mm panzerbrechende Munition aus einer Distanz von 1.000 m. Auf kürzeren Distanzen bietet die Panzerung Schutz gegen Splitter und 7,62-mm-Munition.
Ab 2001 wurden 112 Fahrzeuge an das österreichische Heer ausgeliefert.
(Quelle: Wikipedia)
Vielen Dank für die Fotos an Moritz Schulze.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

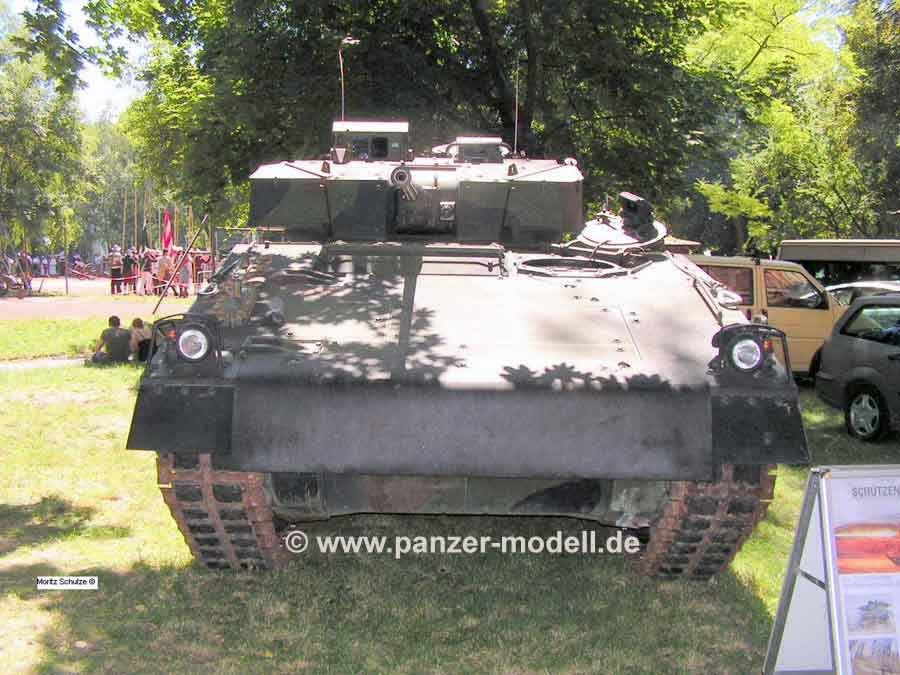

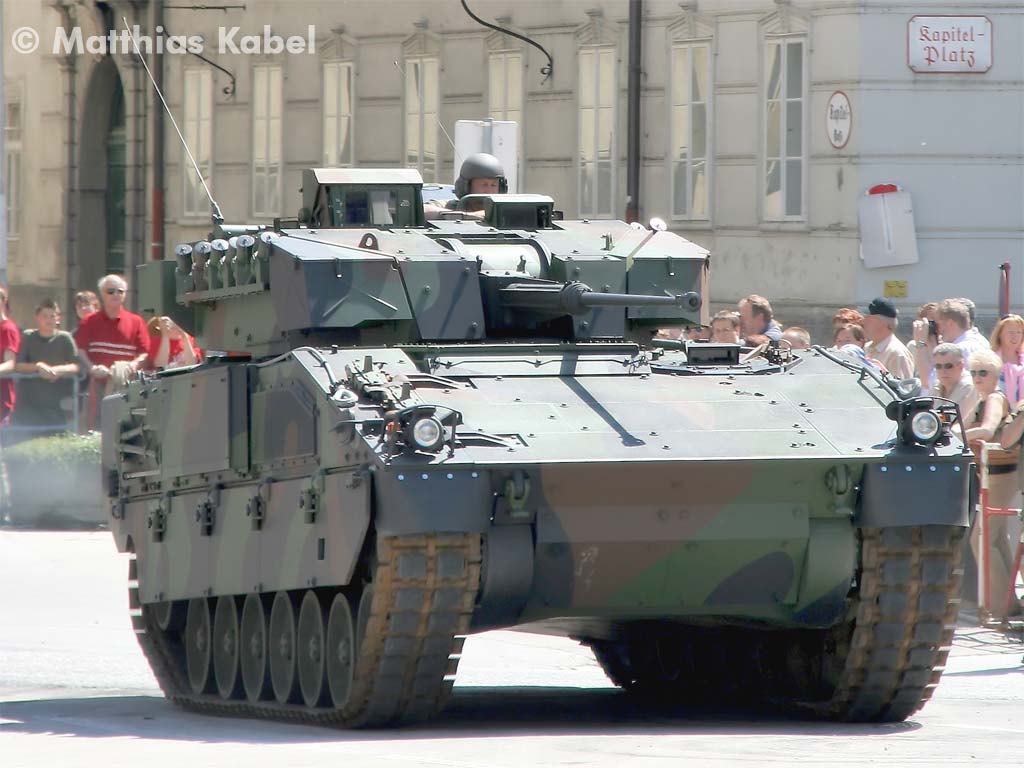

Gesamtansicht vorn
Gesamtansicht vorn rechts

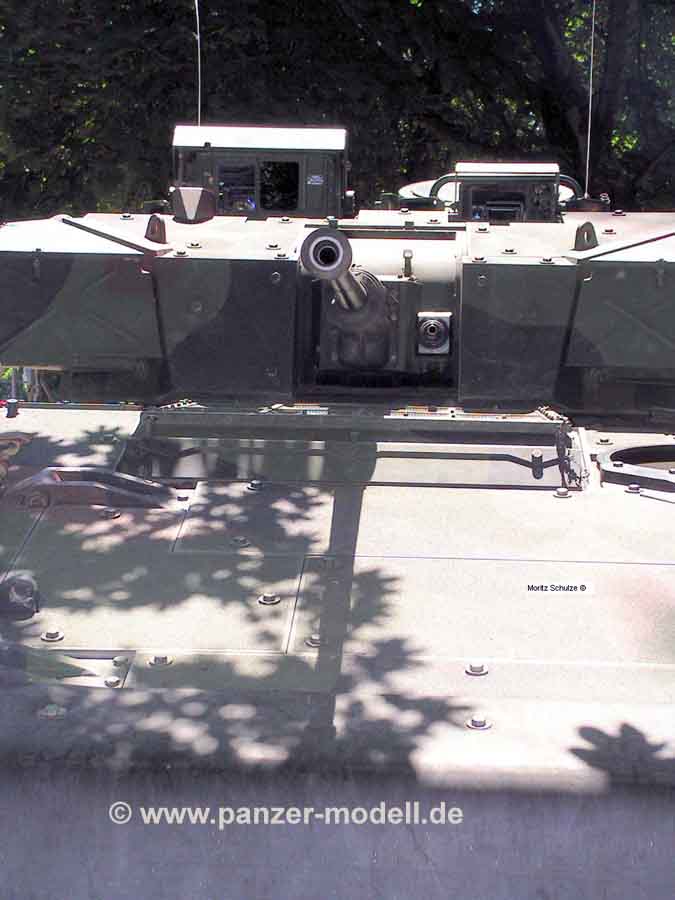

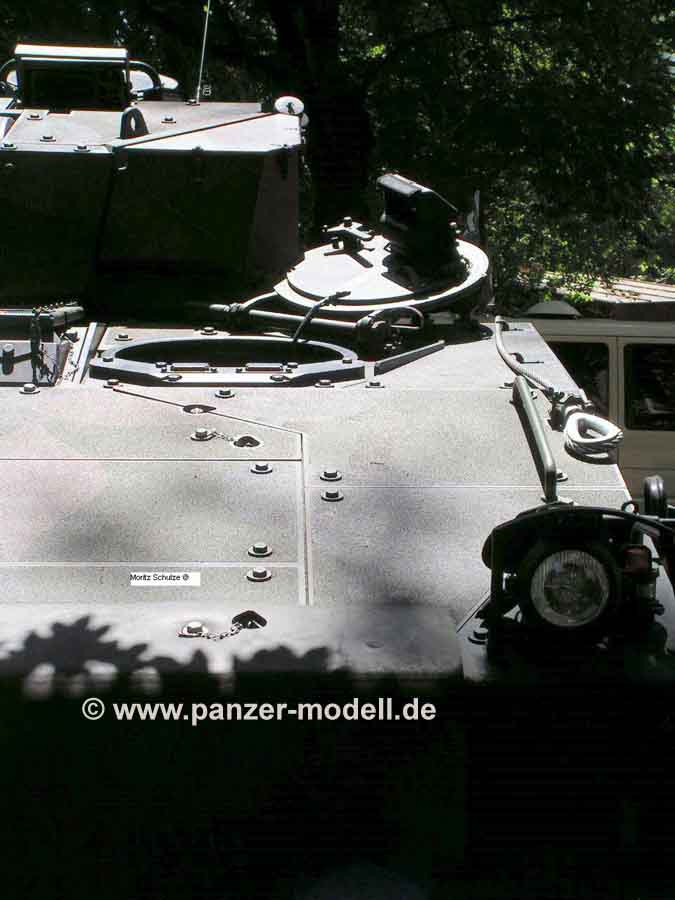

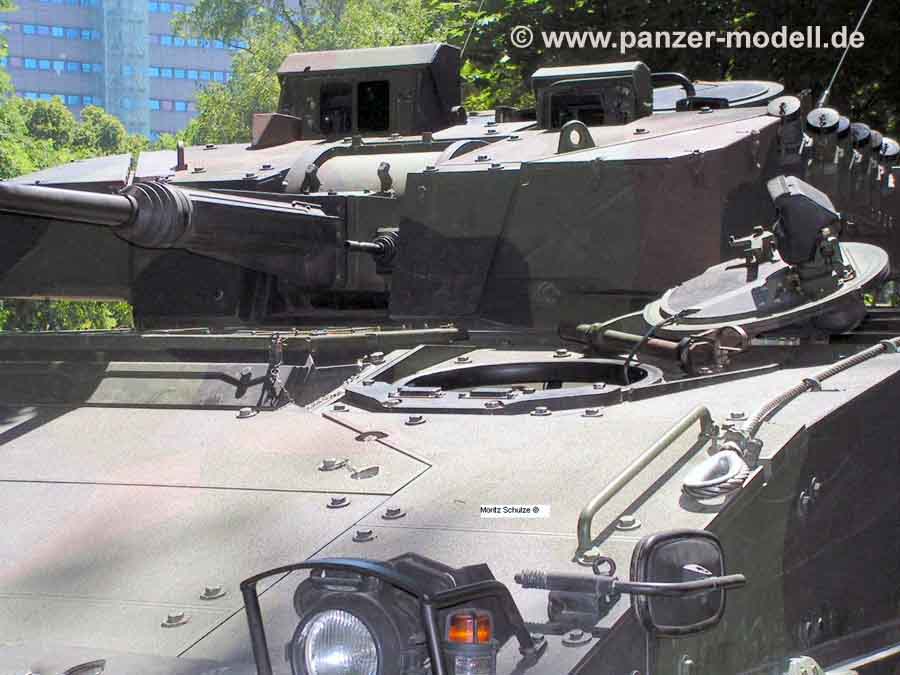

Glacisplatte mittig
Gesamtansicht vorn links

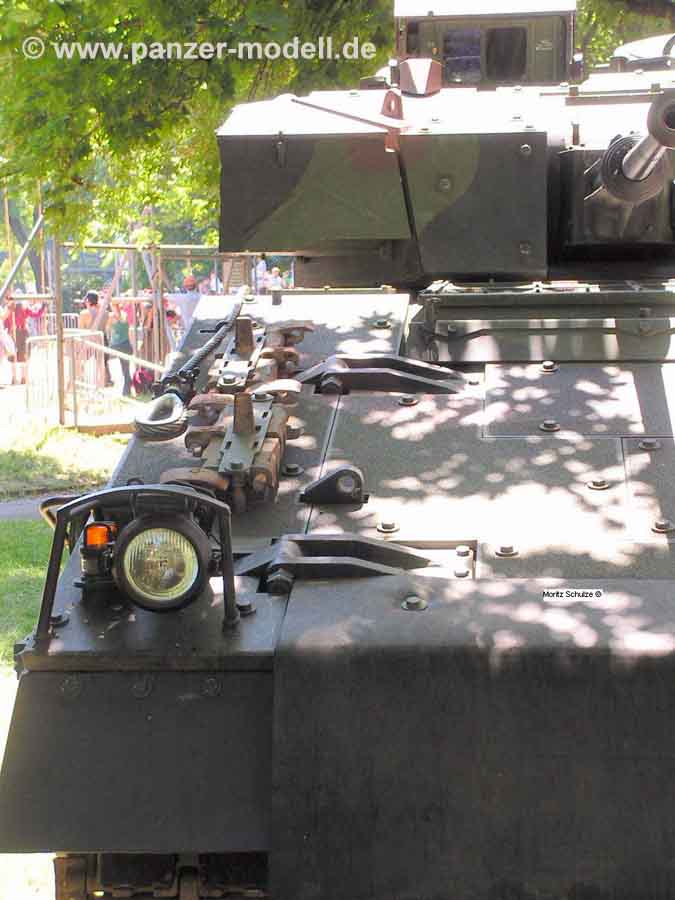

Turm und Wanne vorn links

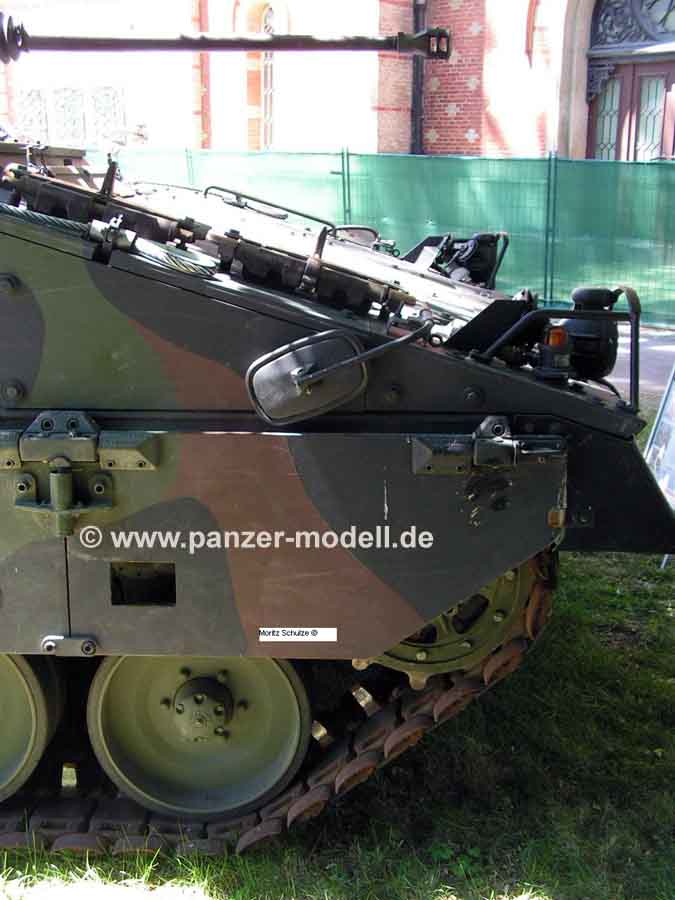

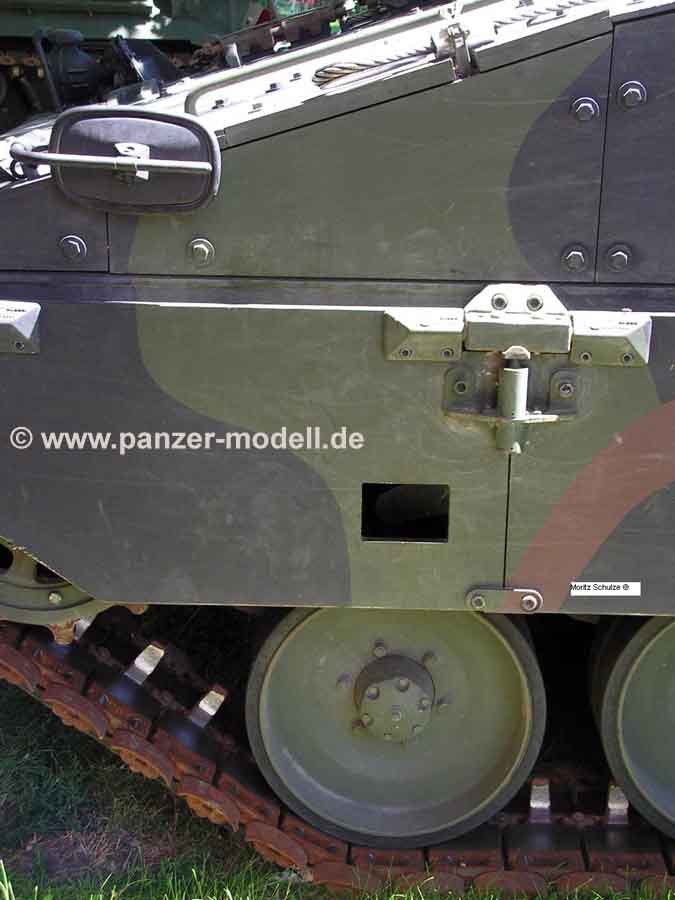

Linke Seite vorn

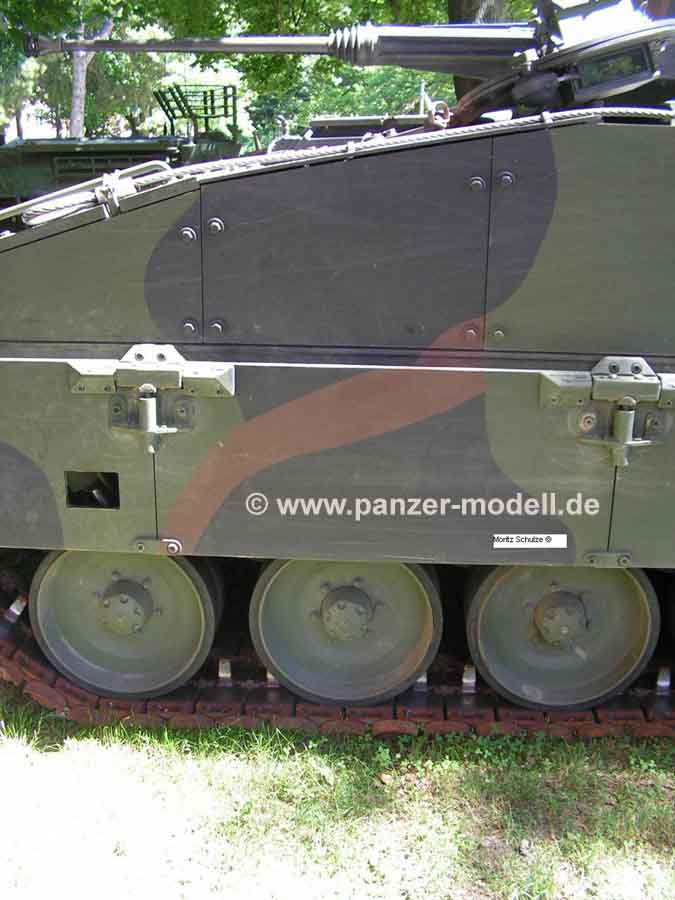

Linke Seite mitte/vorn

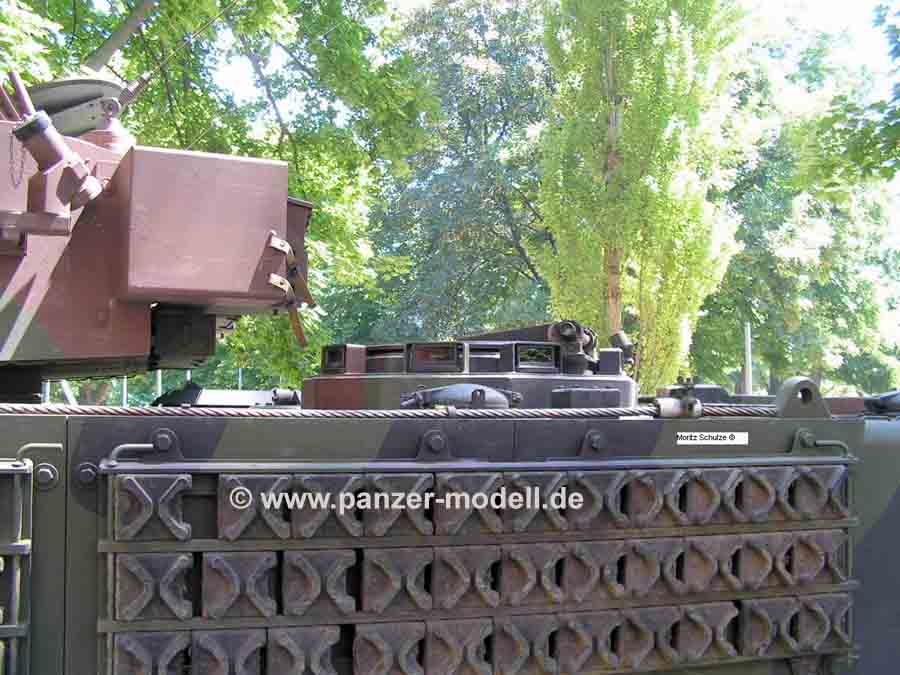

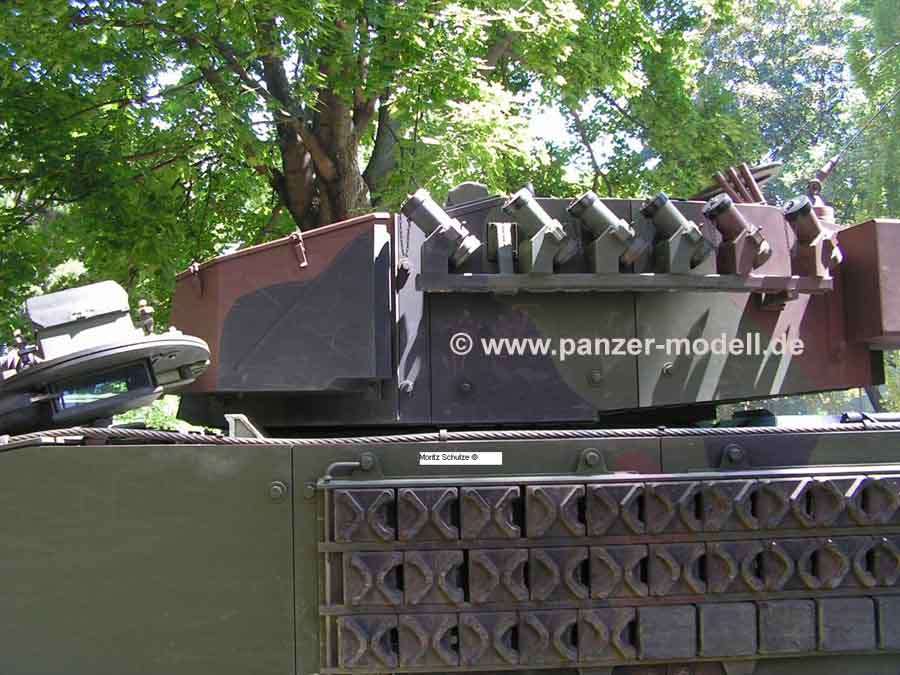

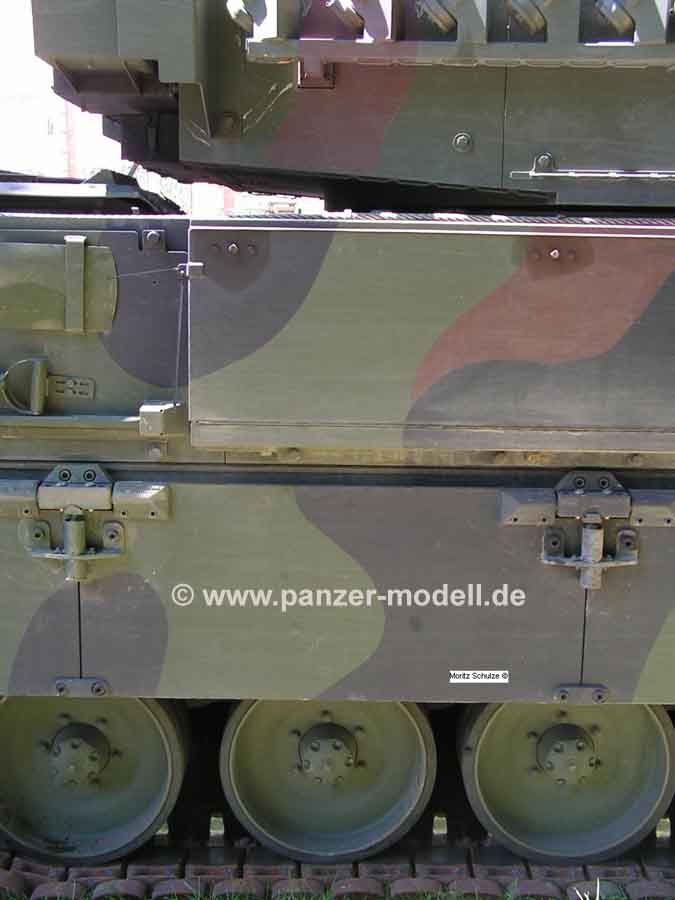

Linke Seite mittig, oberer bereich
Linke Seite mittig/hinten

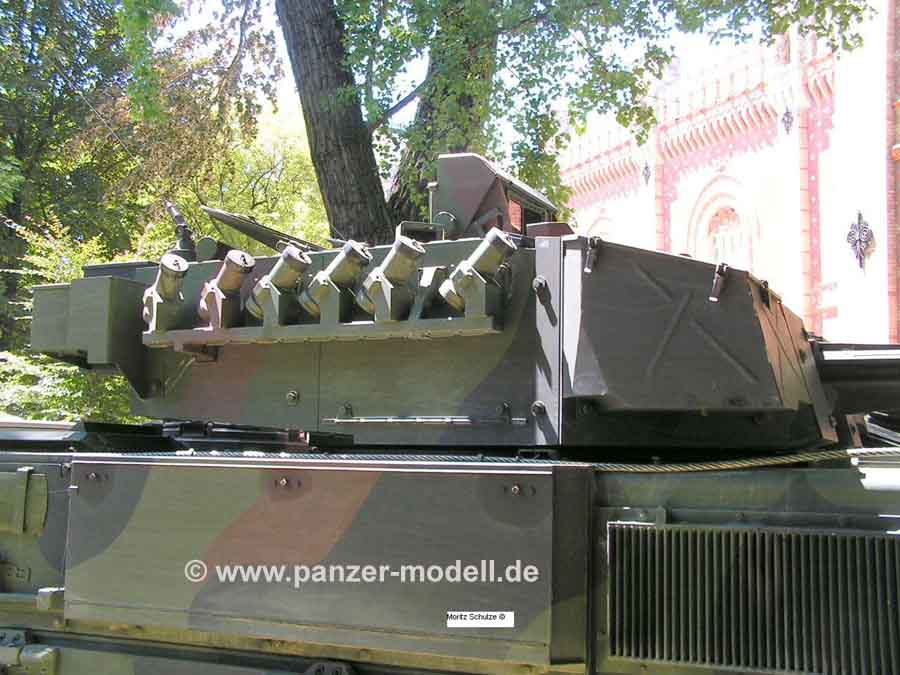

Turmheck von links

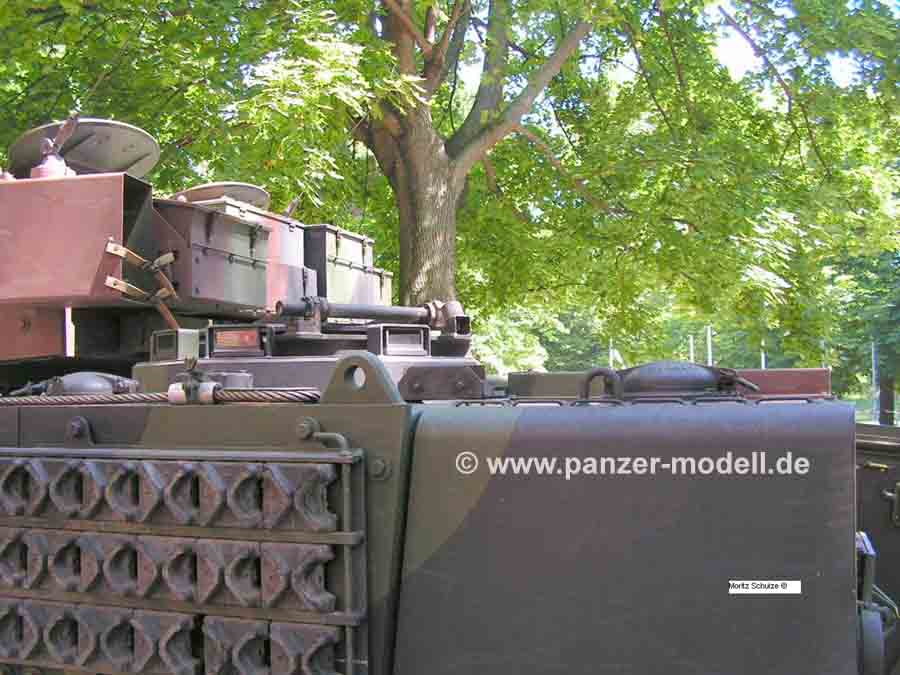

Linke Seite hinterer bereich oben

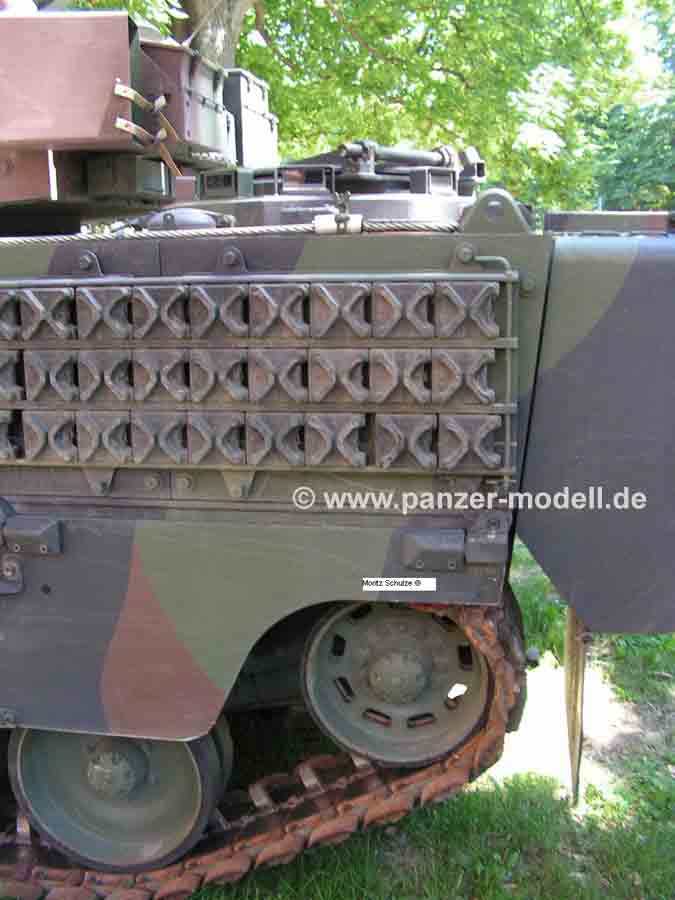

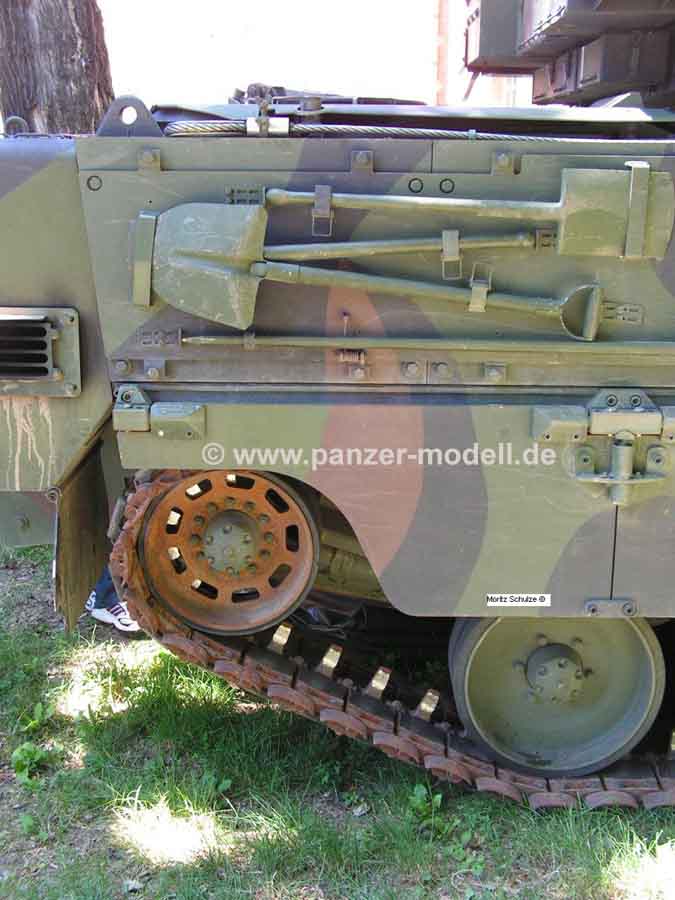

Linke Seite hinterer Bereich mit Leitrad

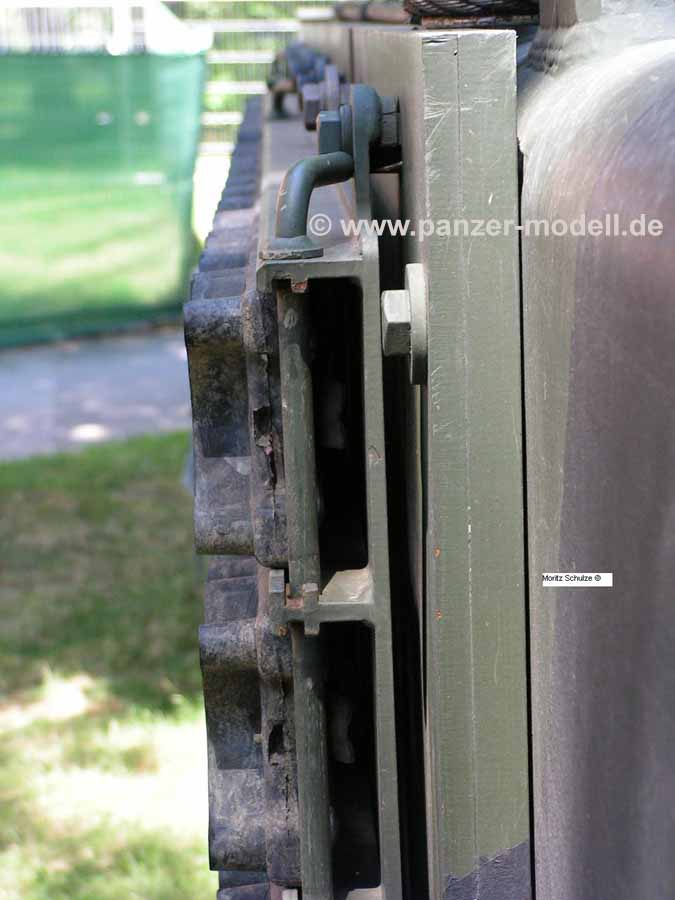

linke Seite panzerung und Halterung von hinten

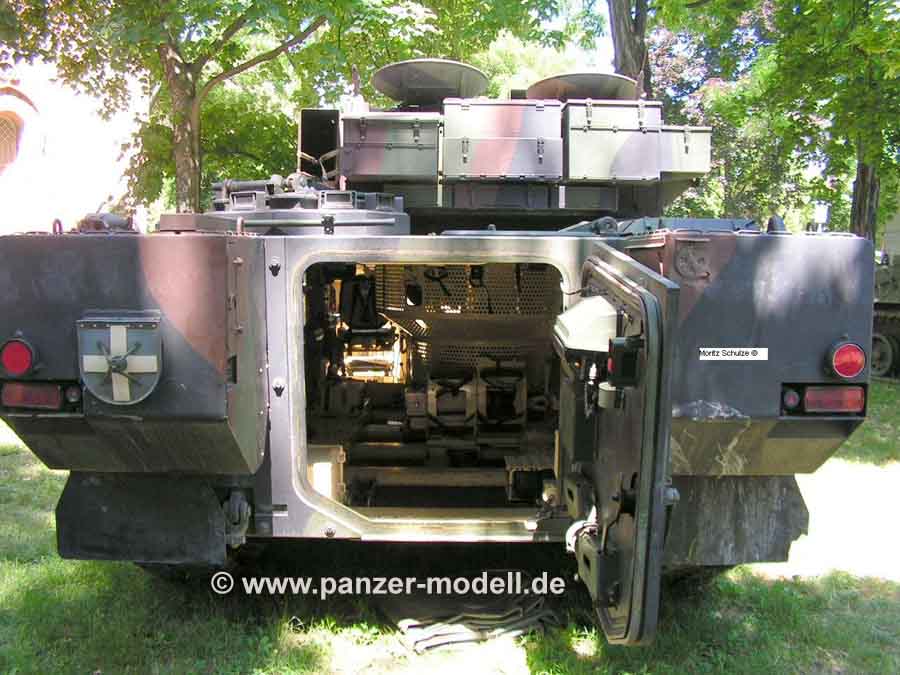

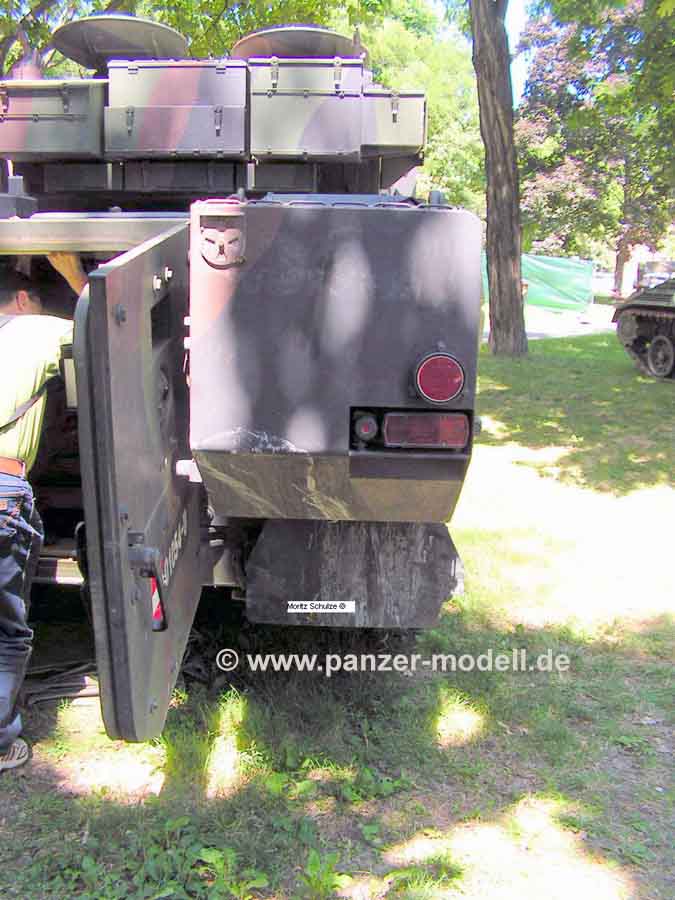

gesamtansicht hinten

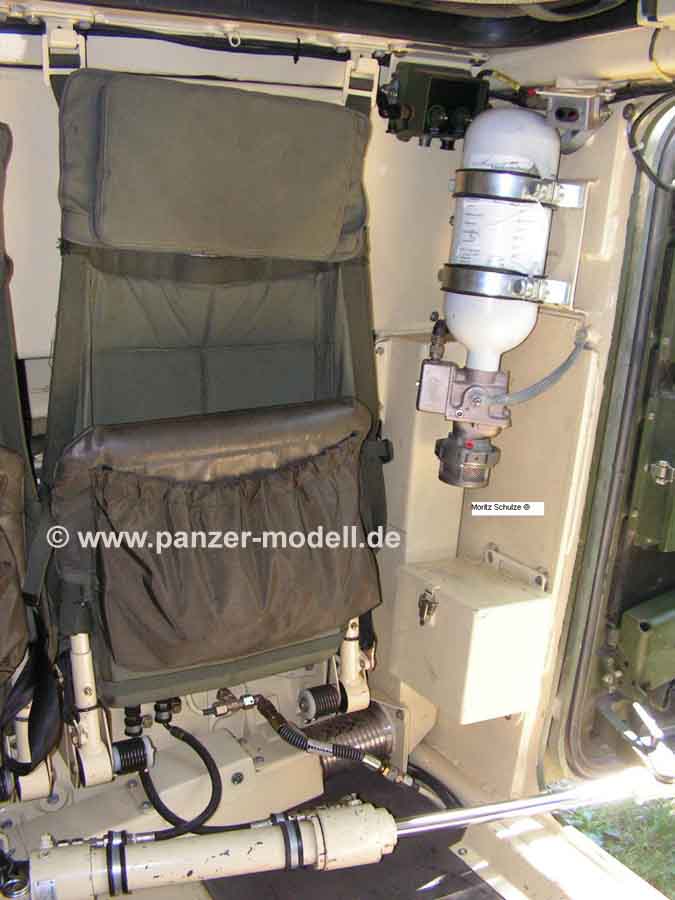

Innenbereich rechts
Innenbereich rechts

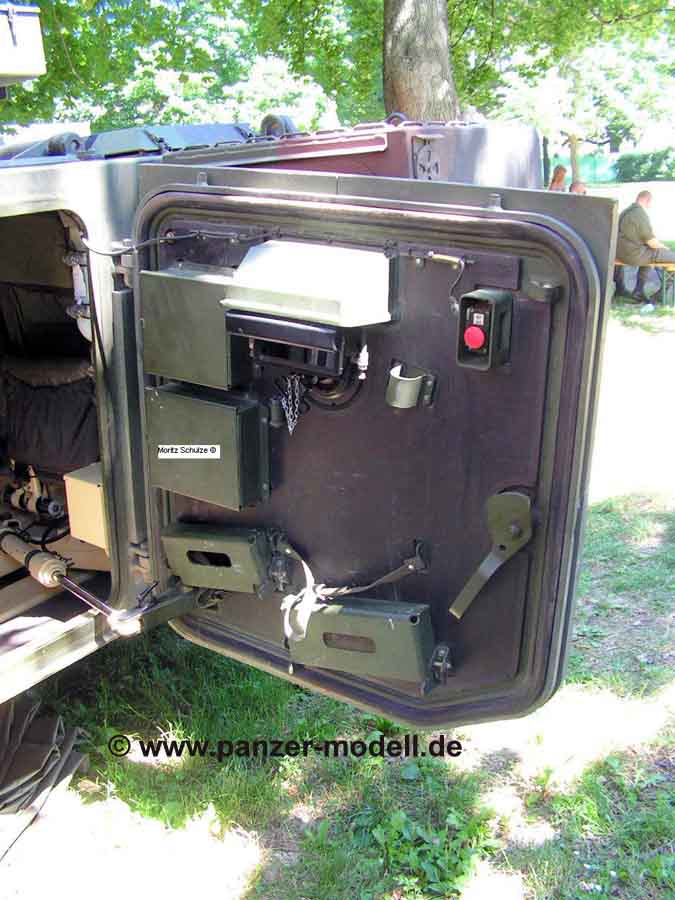

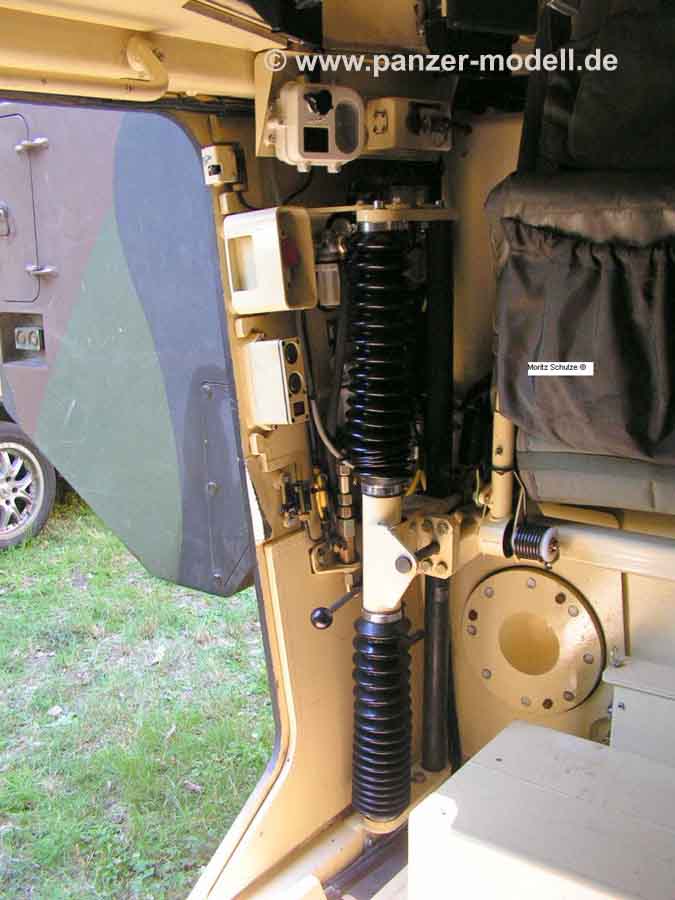

Hecktür von innen
Innenbereich links

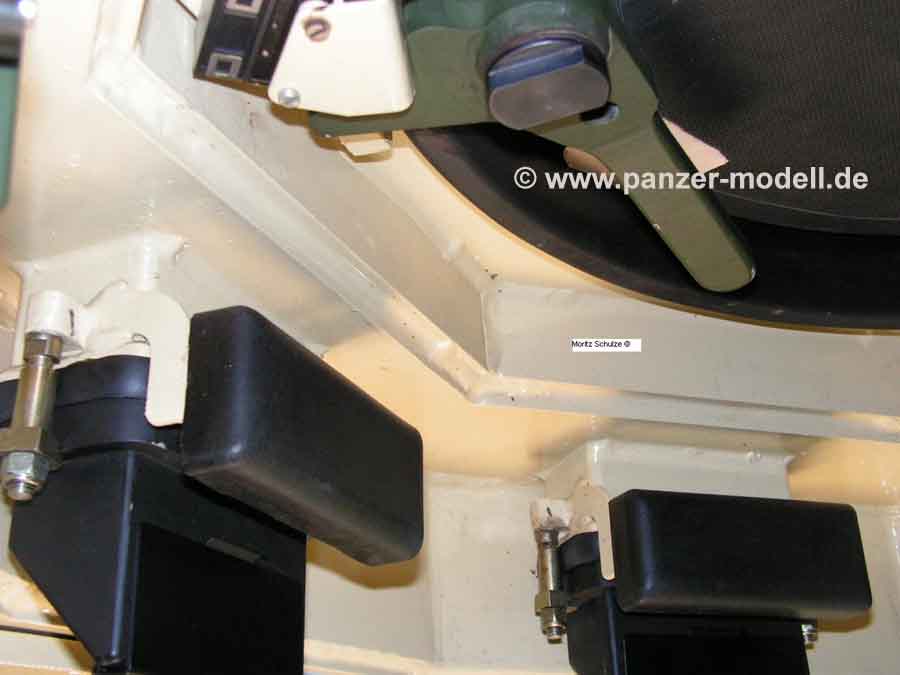

Kampfraumdach von innen

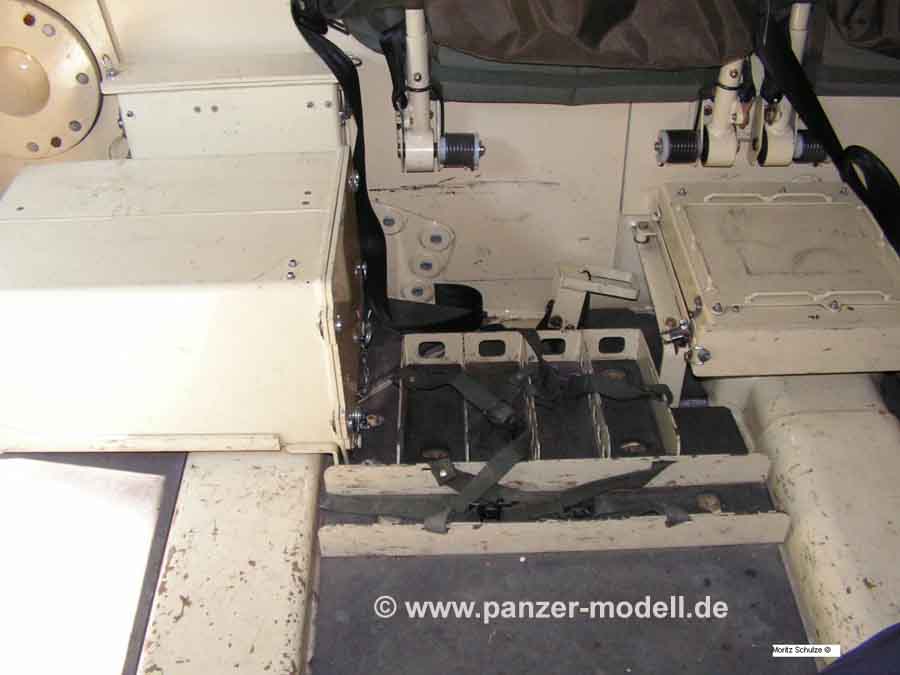

Kampfraumboden links

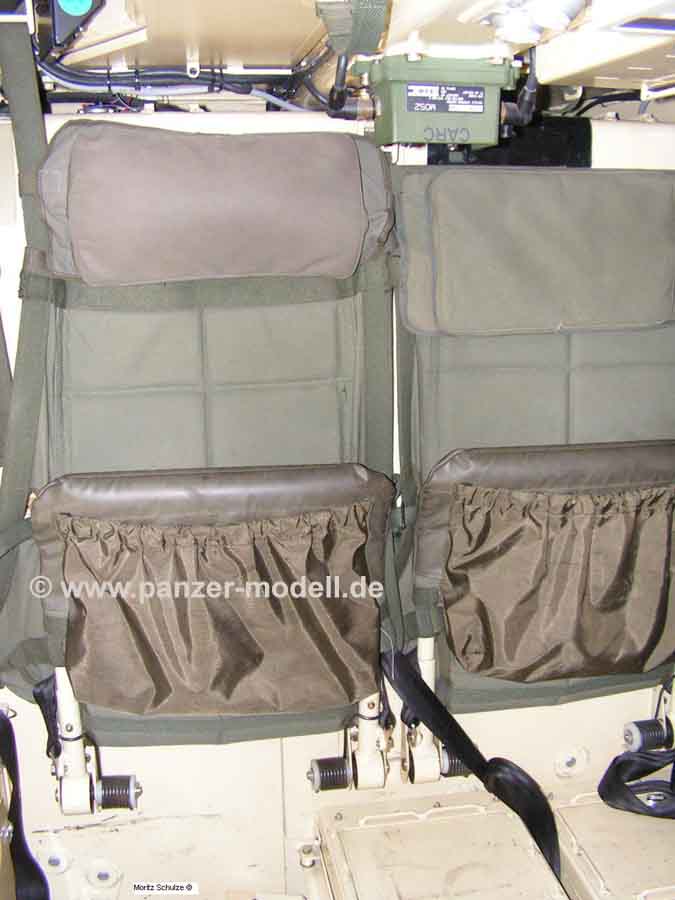

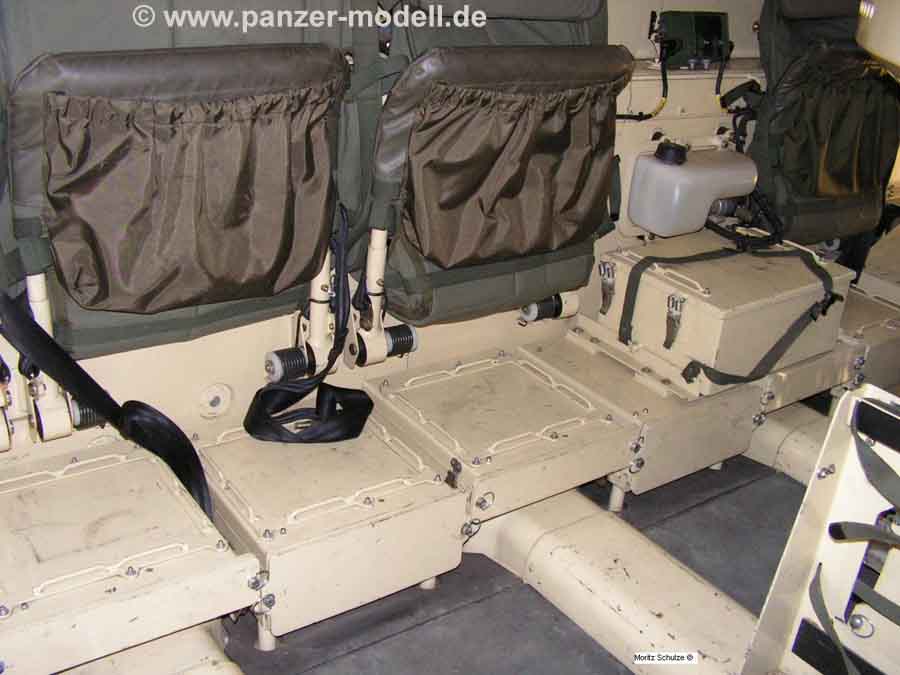

Sitze links

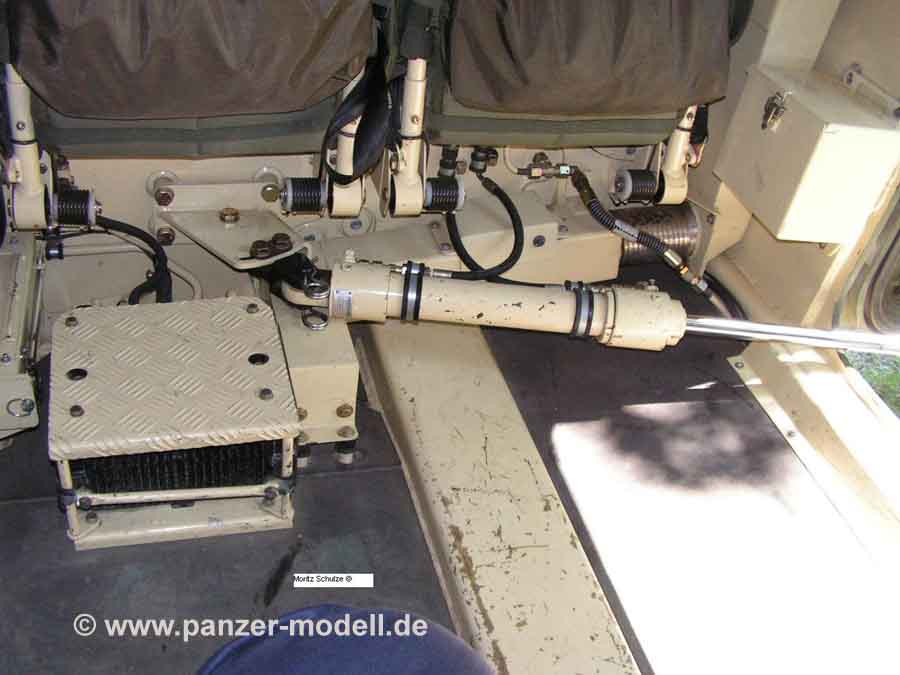

Sitze und Kampfraumboden links

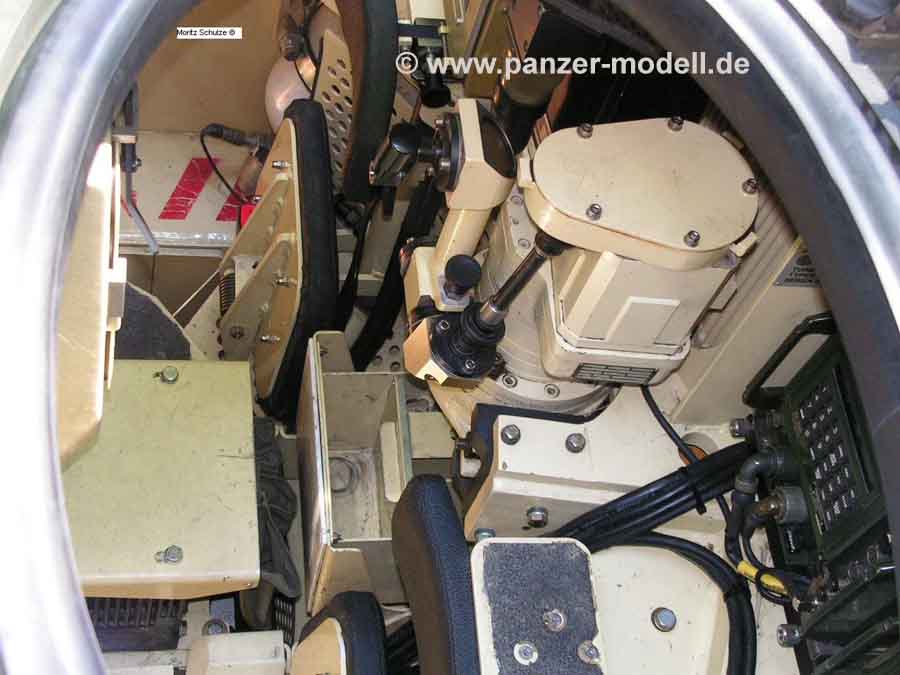

Blick durch Kampfraumnach vorn auf Turm

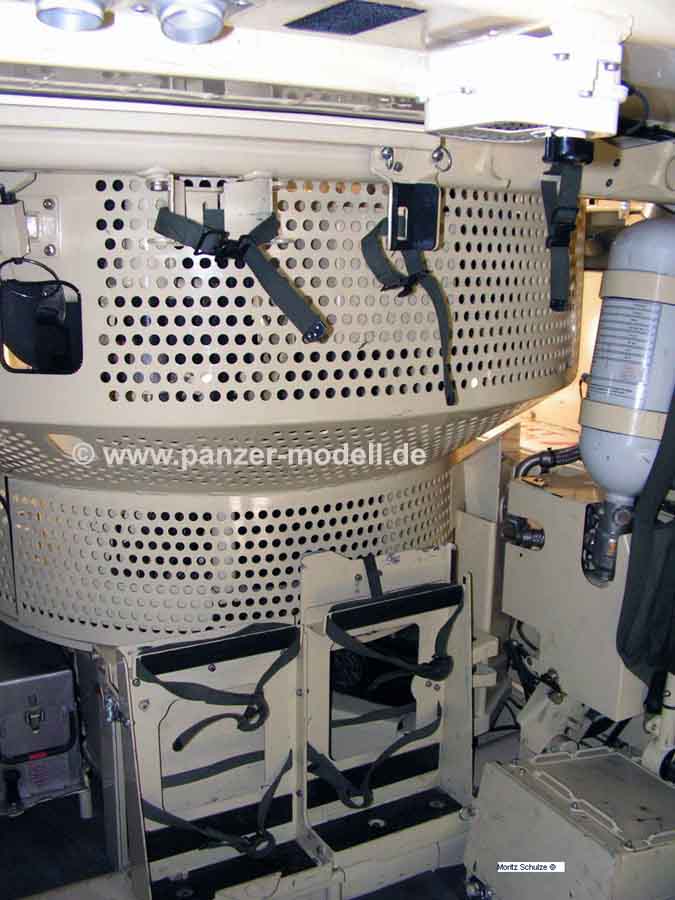

Turmrückseite innen

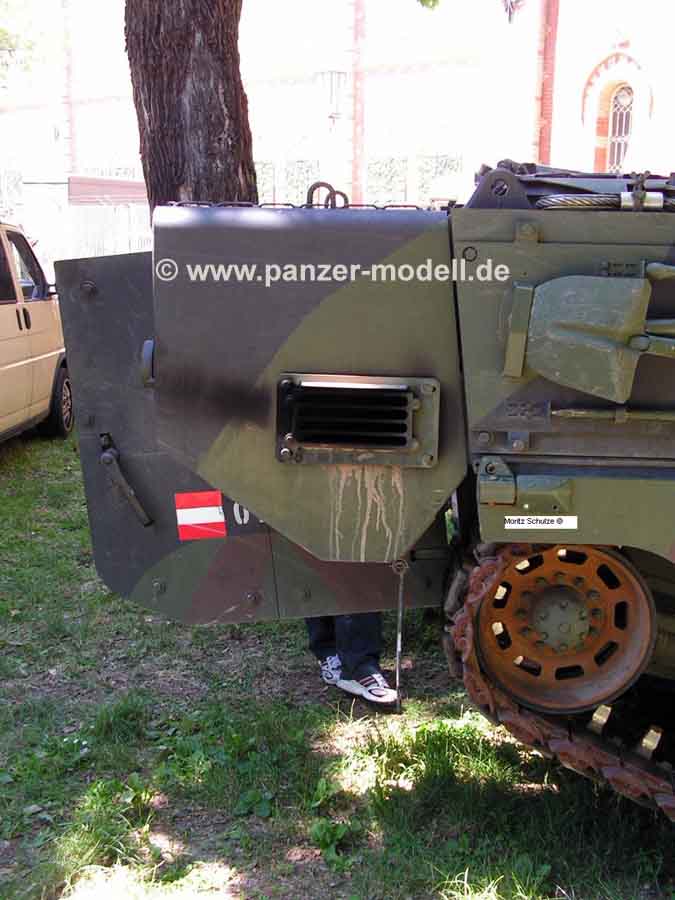

Heckbereich rechts
rechte Seite hinten
rechte seite hinten
rechte seite mittig
rechte Seite mittig

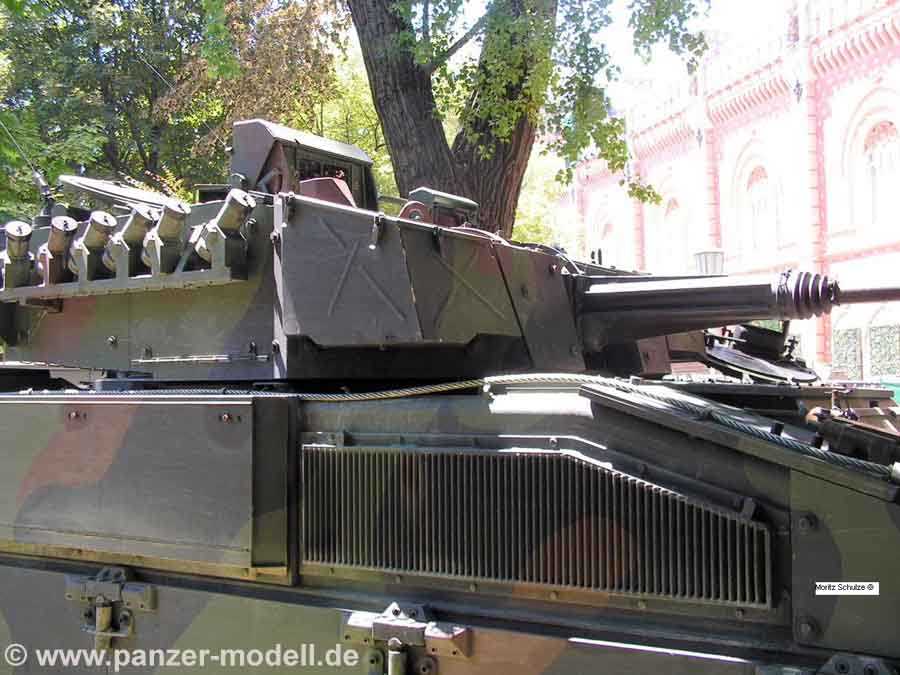

rechte Seite mittig/vorn

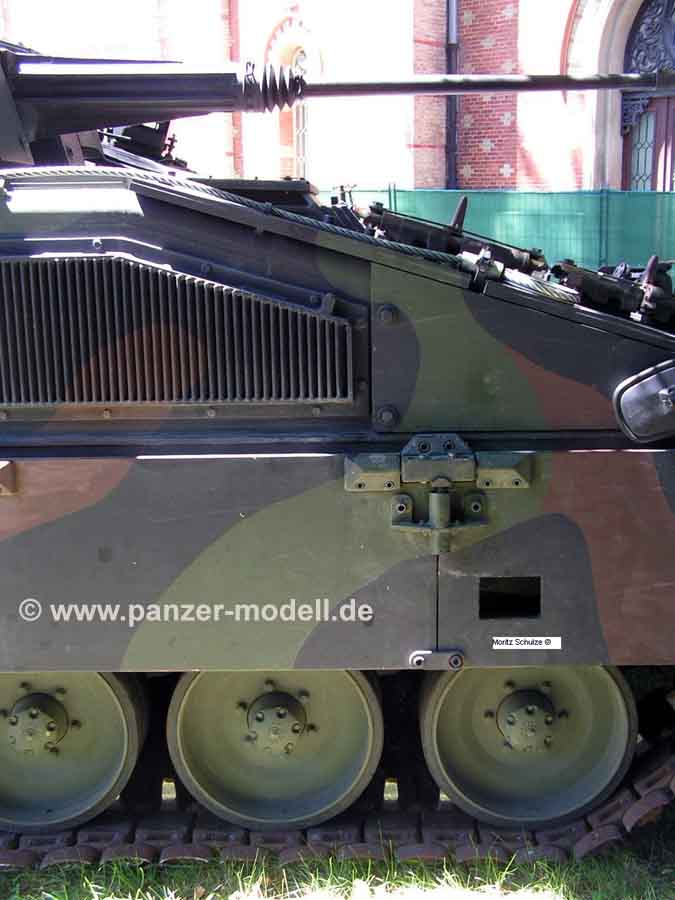

rechte seite vorn
rechte Seite vorn

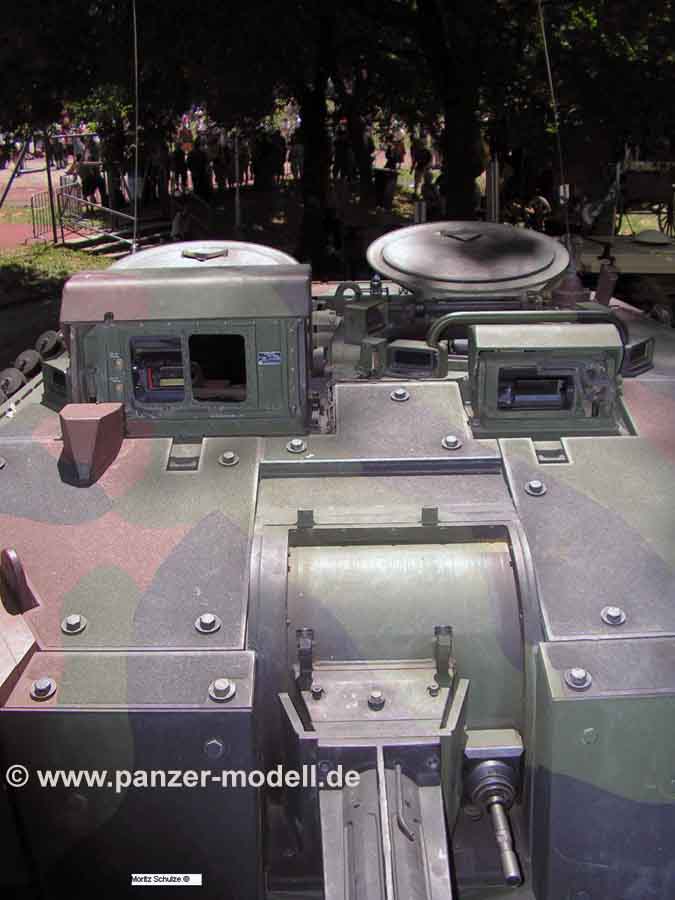

Turmoberseite

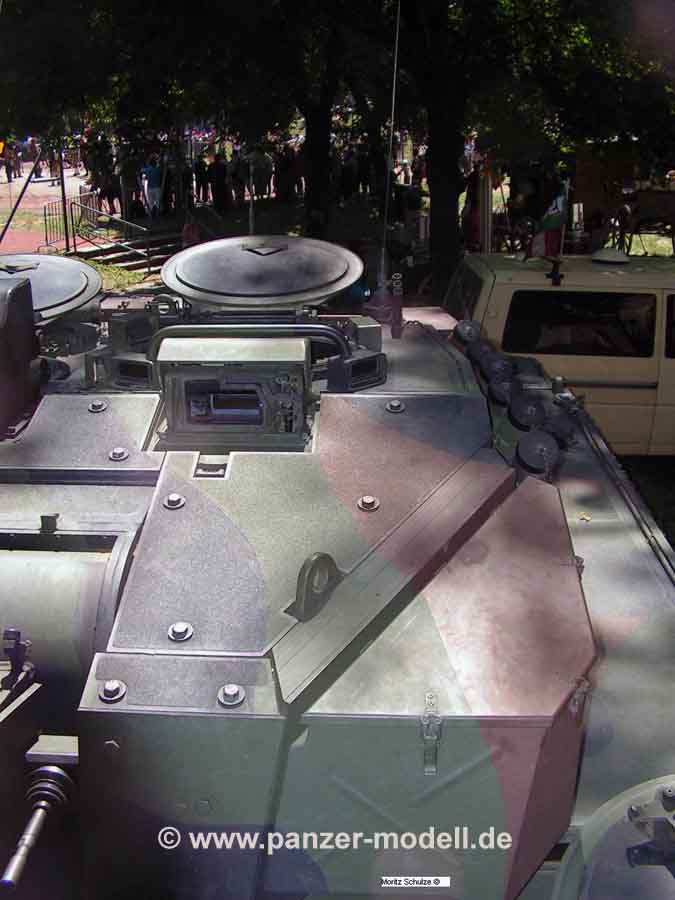

Turmoberseite links

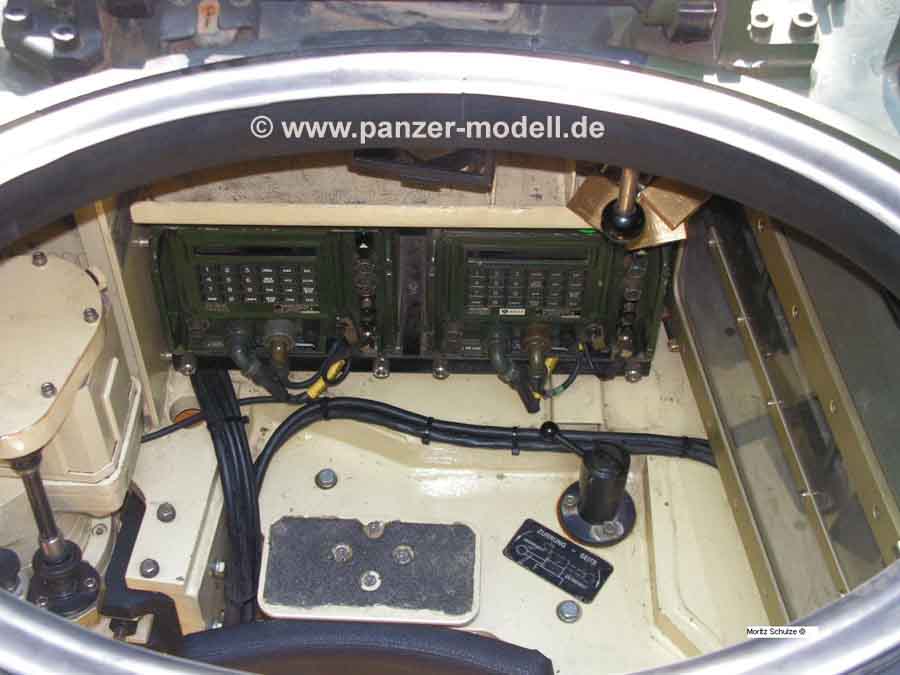

Blick ins Turmluk

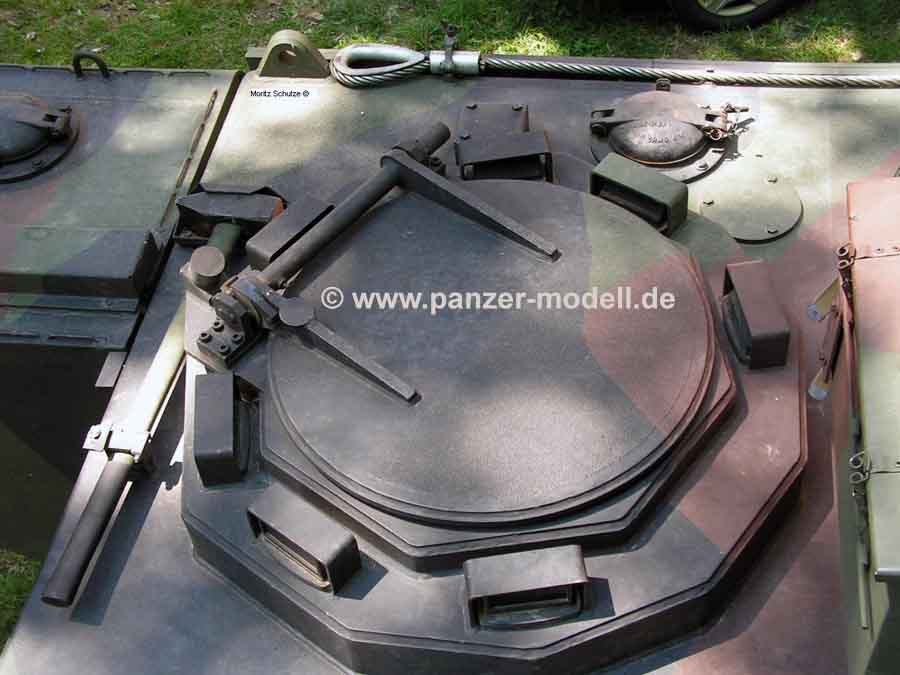

Turmluk

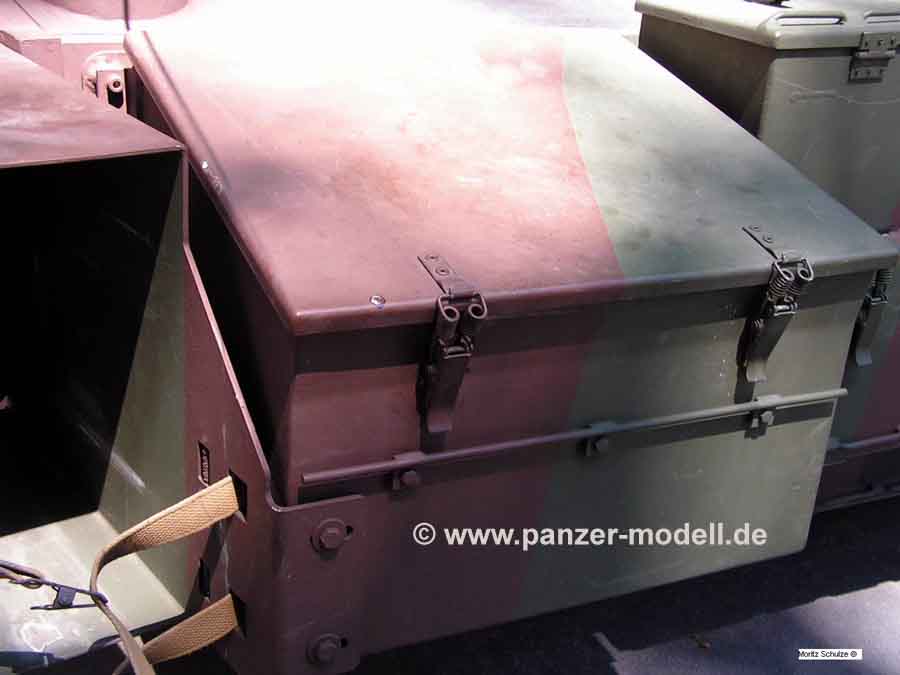

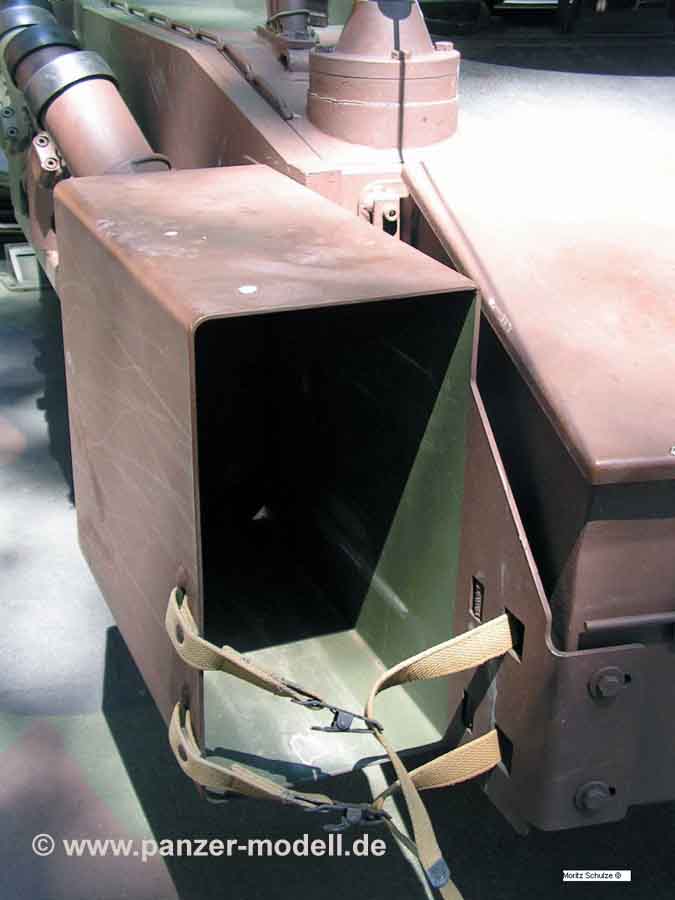

Staukiste links

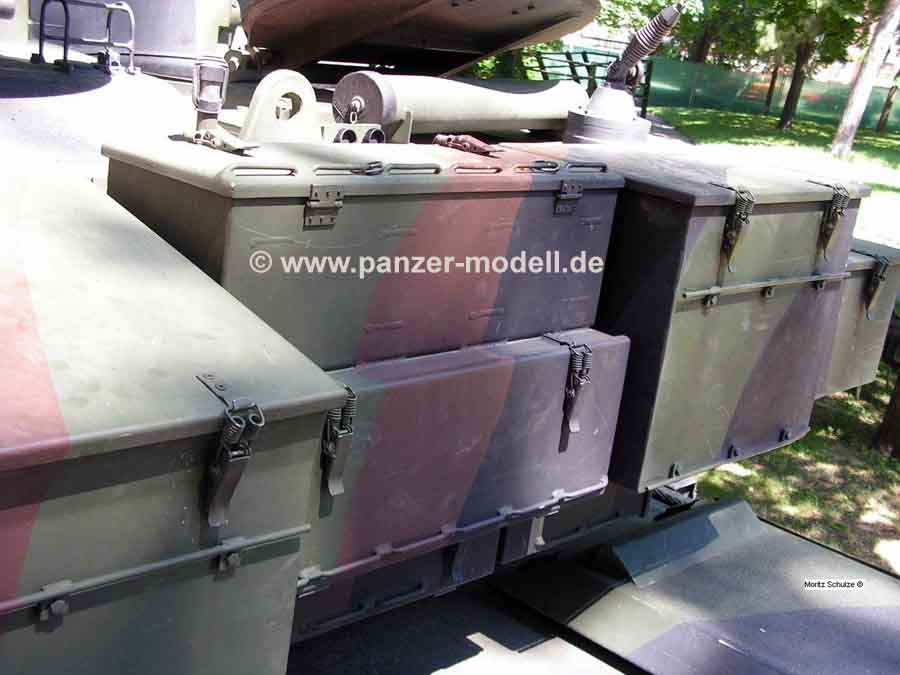

Turm-Heckstaukiste

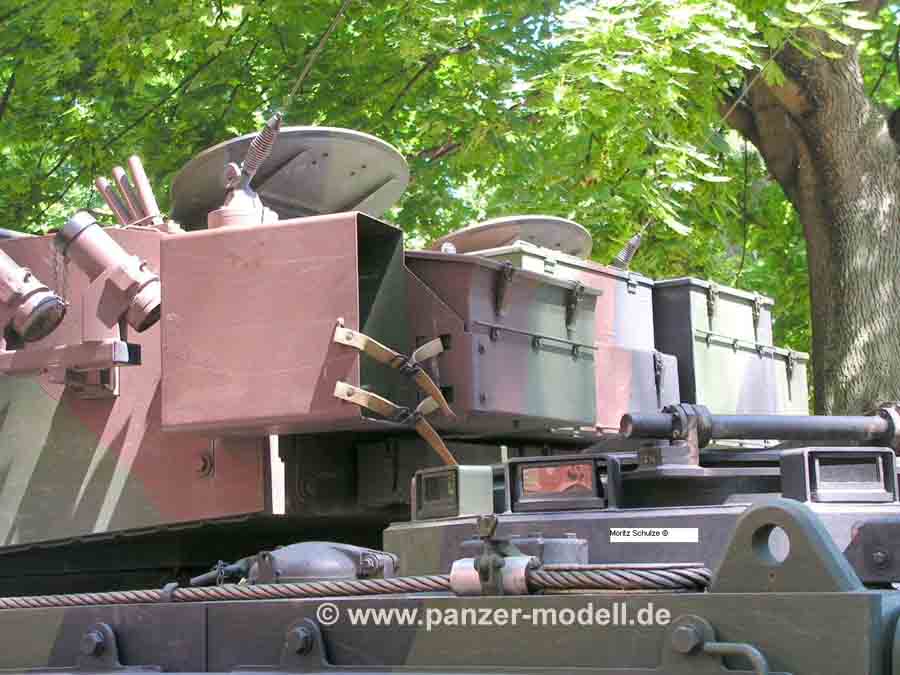

Turm-Staukisten hinten rechts

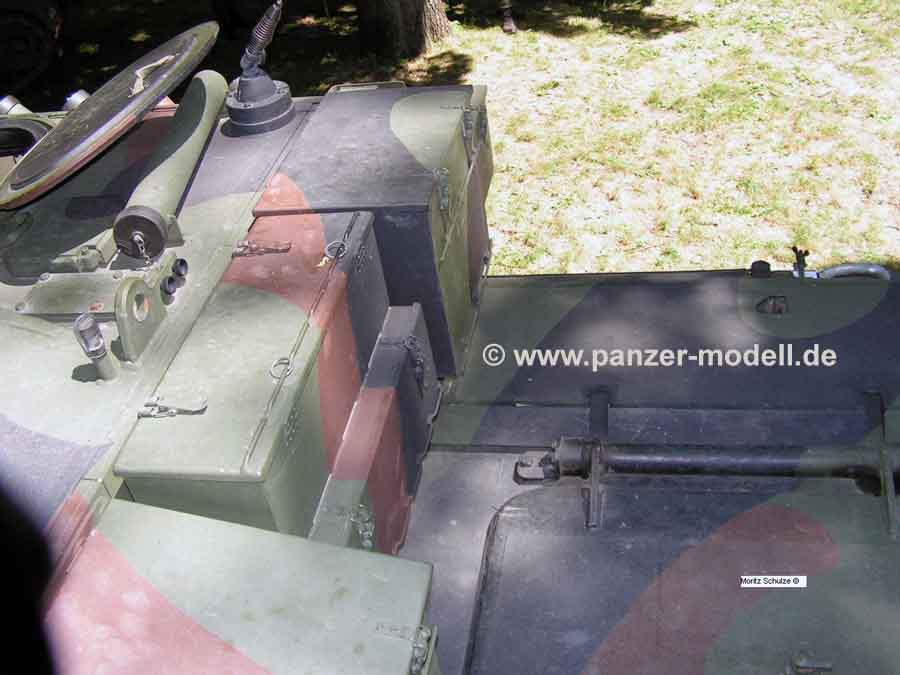

Turm-Heckstaukisten von links
heckluke

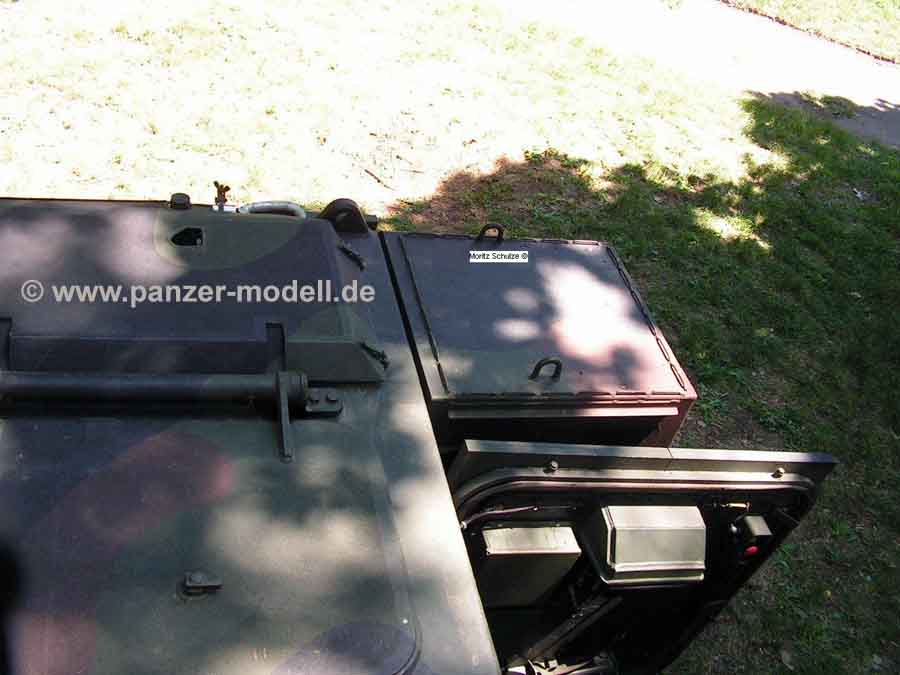

Wannenheck rechts hinten von oben

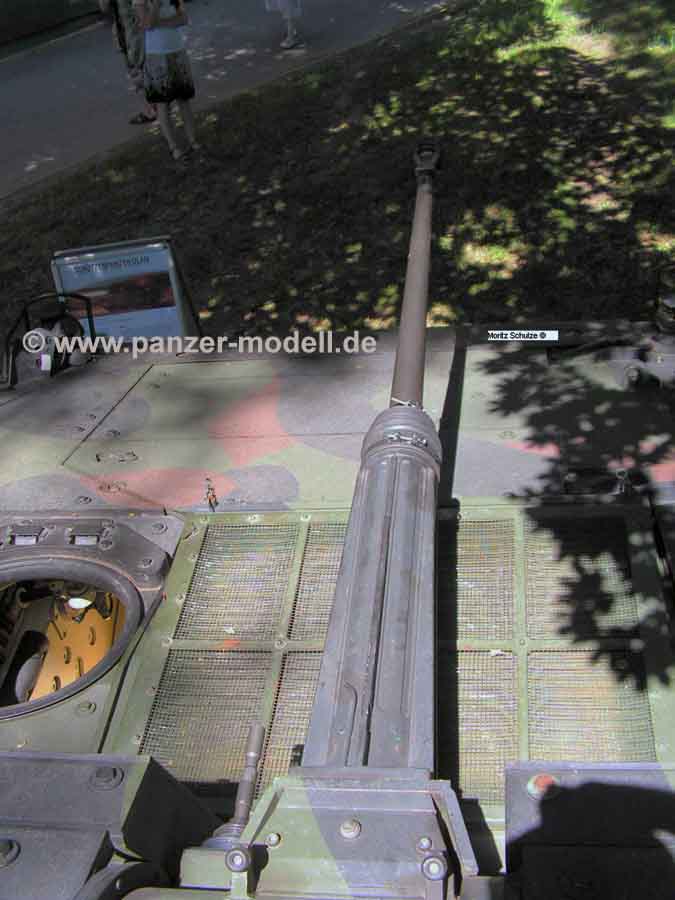

30mm Kanone von oben
