2S7 Pion

Die 2S7 Pion (NATO-Bezeichnung M-1975) ist eine in der Sowjetunion Anfang der 1970er-Jahre entwickelte schwere Kanone auf Selbstfahrlafette. Mit einem Kaliber von 203 mm und einer Gefechtsmasse von 46t ist sie das weltweit schwerste konventionelle Artilleriegeschütz.

Die 2S7 besitzt ein Fahrgestell, dass von der Wanne des Kampfpanzers T-64 abgeleitet ist. Sie verfügt über ein drehstabgefedertes Stützrollenlaufwerk. Am Bug befindet sich die gepanzerte Kabine der Besatzung, dahinter das Geschütz.
Um die Stabilität beim Schießen zu erhöhen, befindet sich am Heck ein hydraulisch betätigter Erdsporn, außerdem ist es möglich, das Fahrzeug, ähnlich wie bei dem Mörser Karl, mit der Wanne auf den Boden abzusenken.
Die Waffe verfügt über einen Schraubverschluss sowie einen mechanischen Lader, der eine Feuergeschwindigkeit von zwei Schuss pro Minute ermöglicht. Auf der 2S7 können vier Schuss mitgeführt werden.

Die 2S7 weist eine Gesamtlänge von 13,12m, eine Breite von 3,38m und eine Höhe von 3,00m auf. Mit der Panzerung von 10mm Stahl ergibt sich ein Gesamtgewicht von 46 Tonnen. Der 840PS V-12 Dieselmotor erlaubt eine Höchstgeschwindigkeit von 50km/h.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

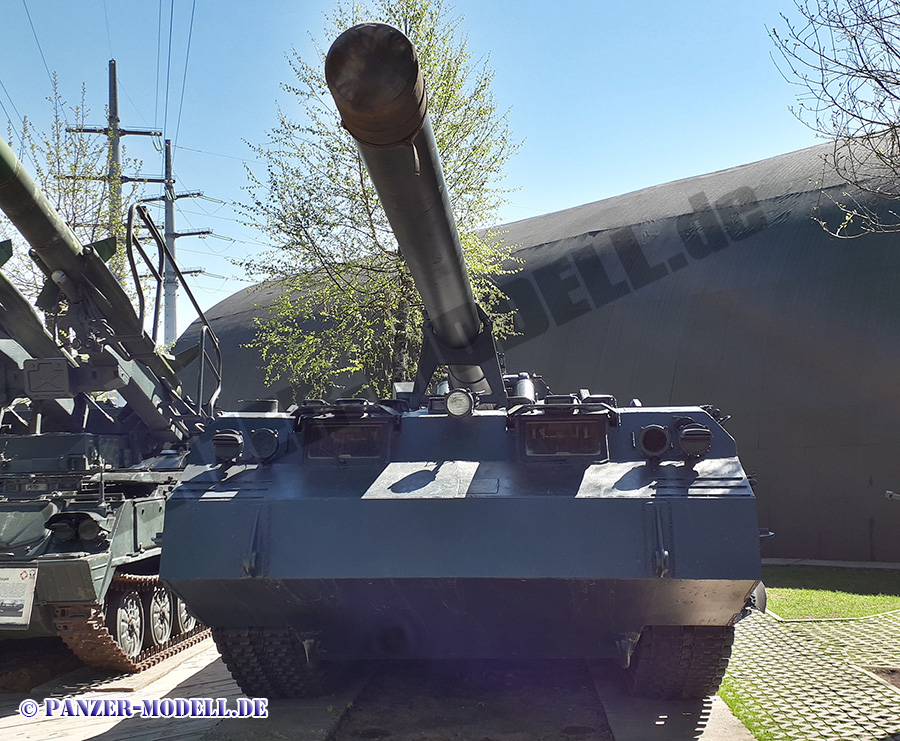

Frontansicht

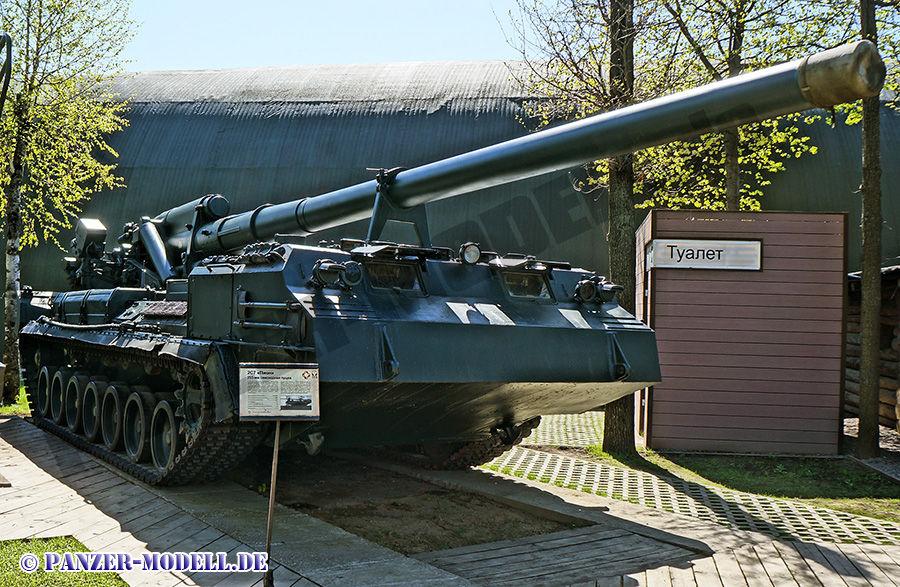

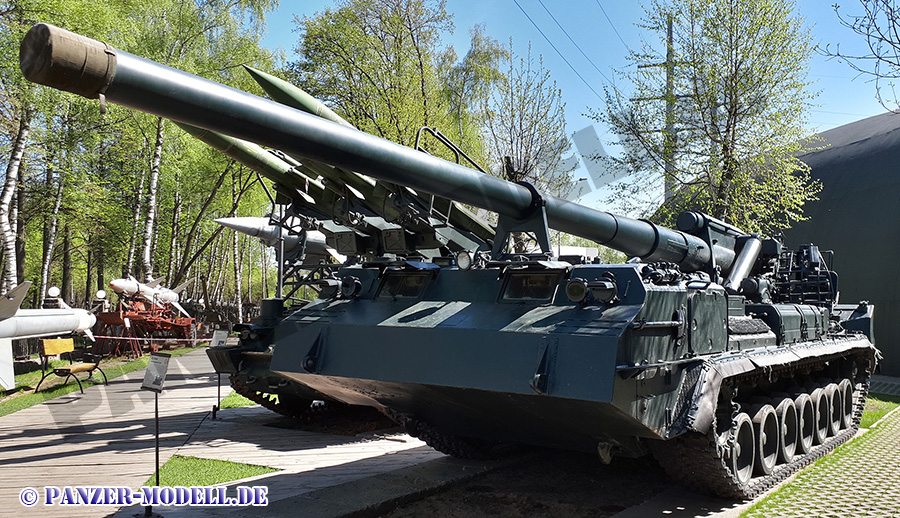

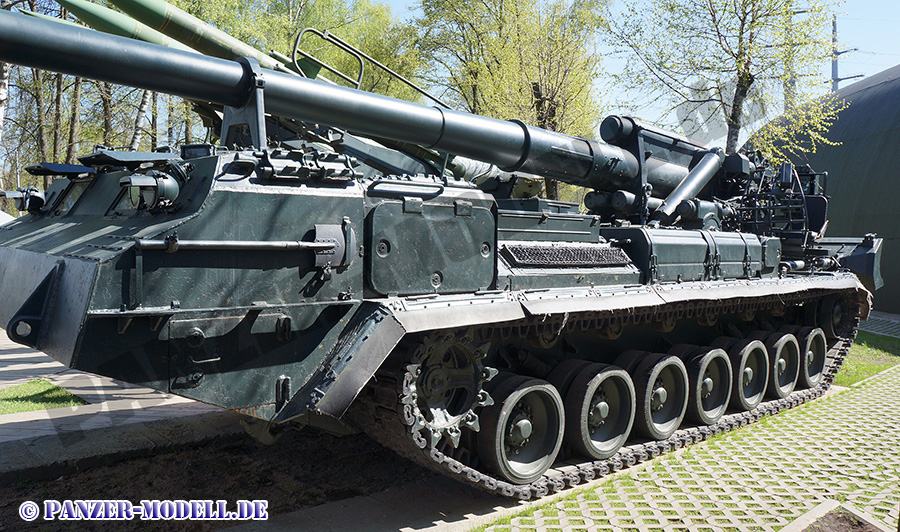

Gesamtansicht vorn links

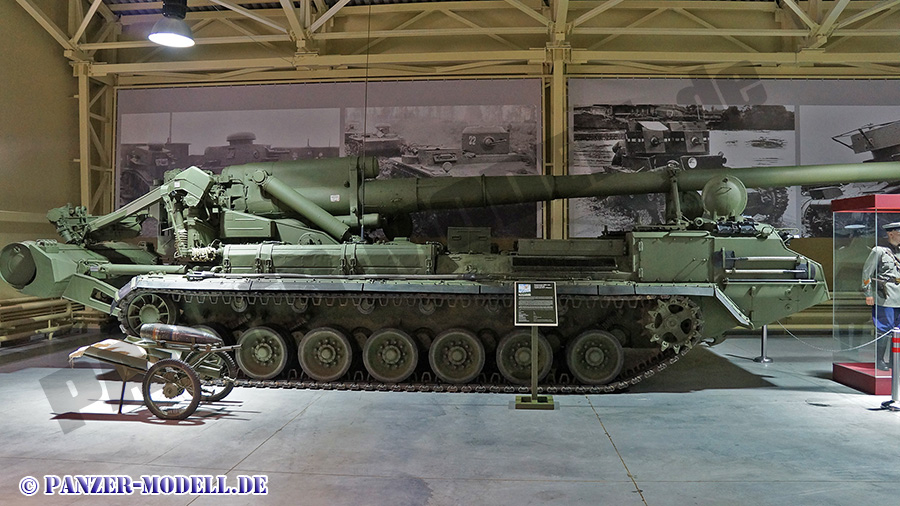

Gesamtansicht links

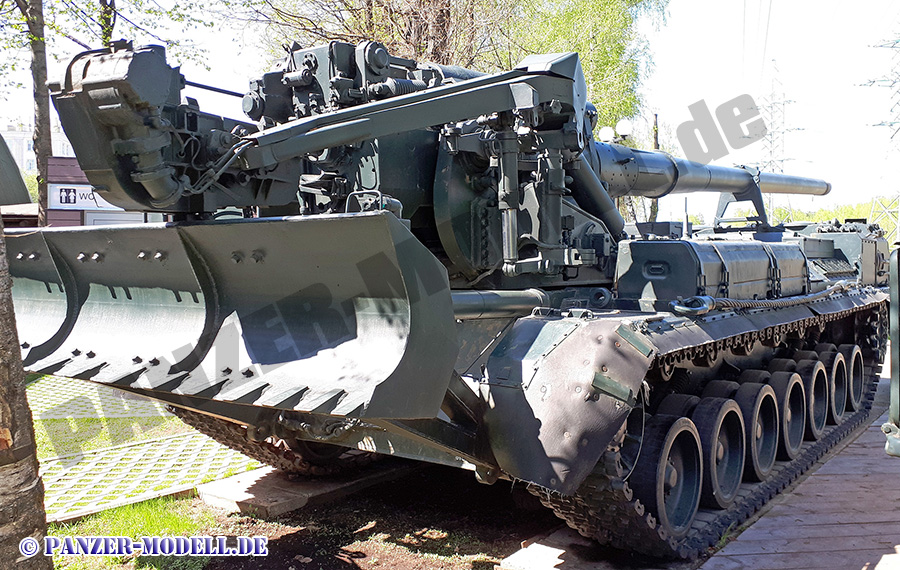

Gesamtansicht hinten links

Gesamtansicht hinten

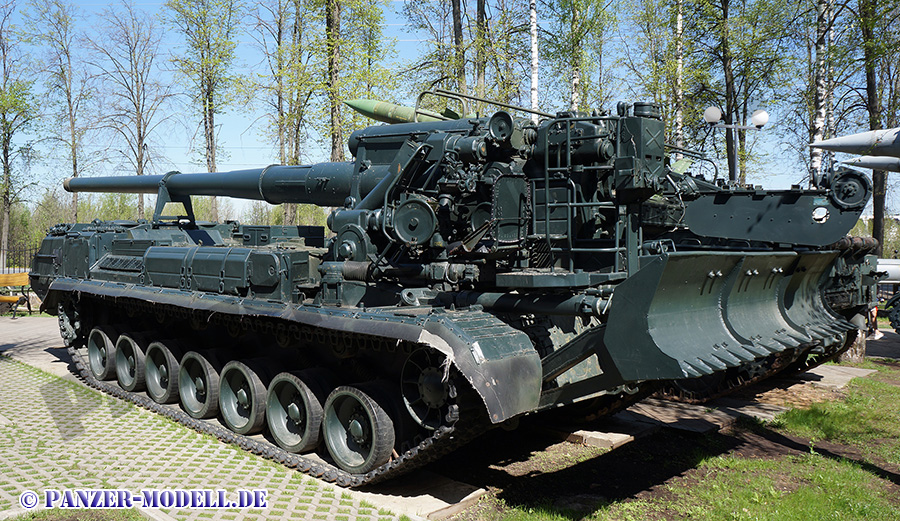

Gesamtansicht hinten rechts

Gesamtansicht rechts

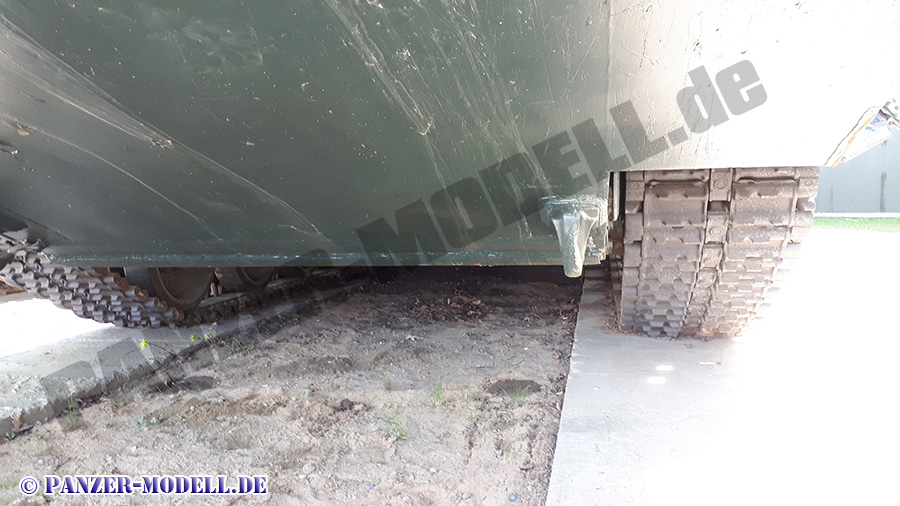

Untere Bugplatte und Kette

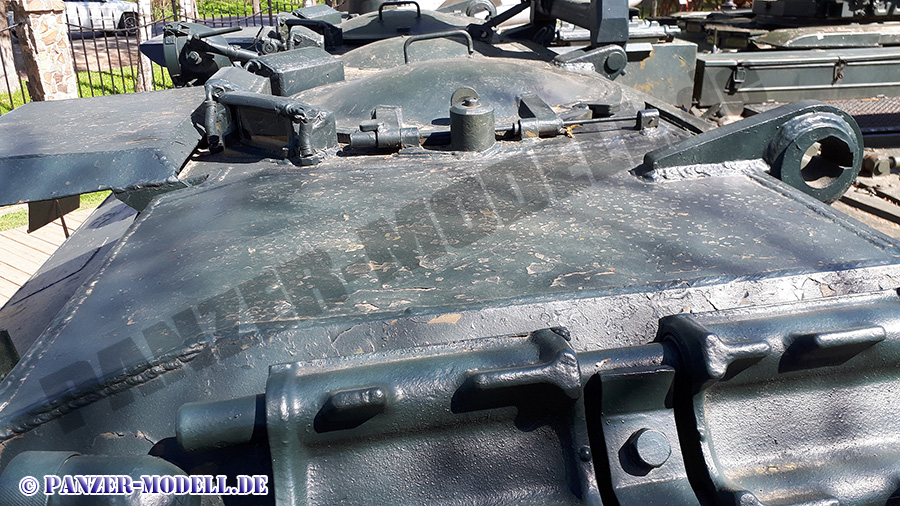

Beleuchtungs und Sichtklappe vorn oben, rechts

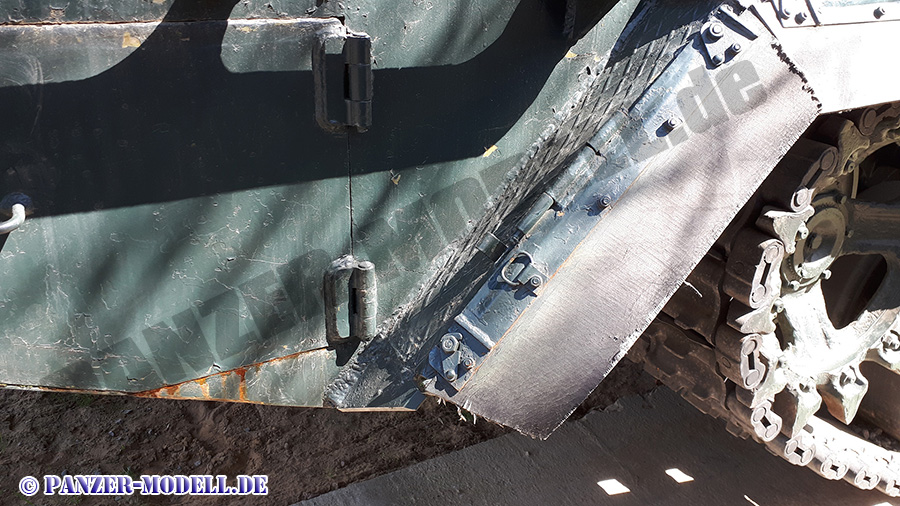

Kettenabdeckung vornlinks

Schaufel in Halterung, Fahrerkabine links

Oberseite Fahrerkabine

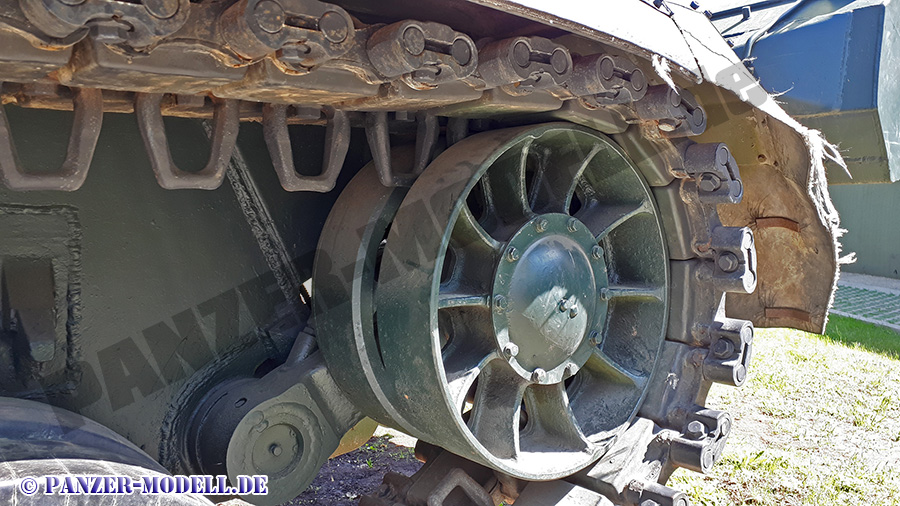

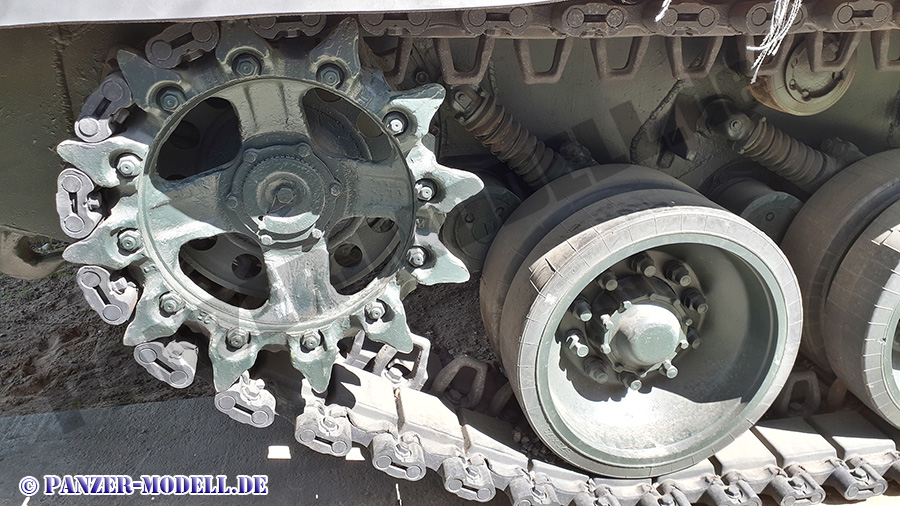

Treibrad und erste Laufrolle links vorn

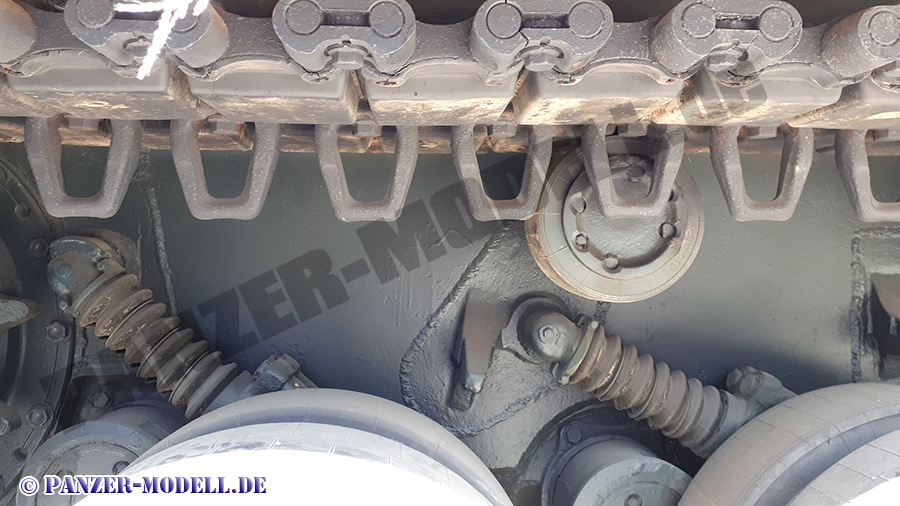

Stützrolle und Stoßdämpfer links mittig

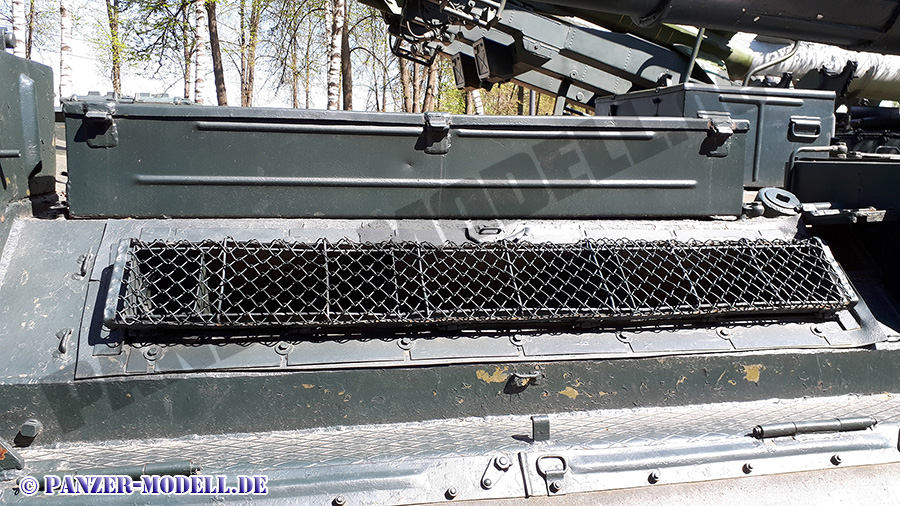

Lüftergräting links, mittig

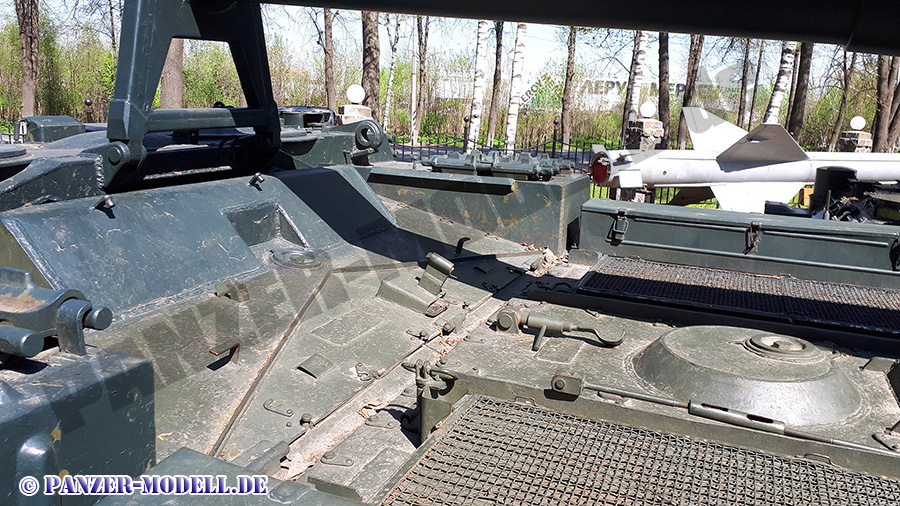

Oberseite mittig

Staukiste Oberseite mittig

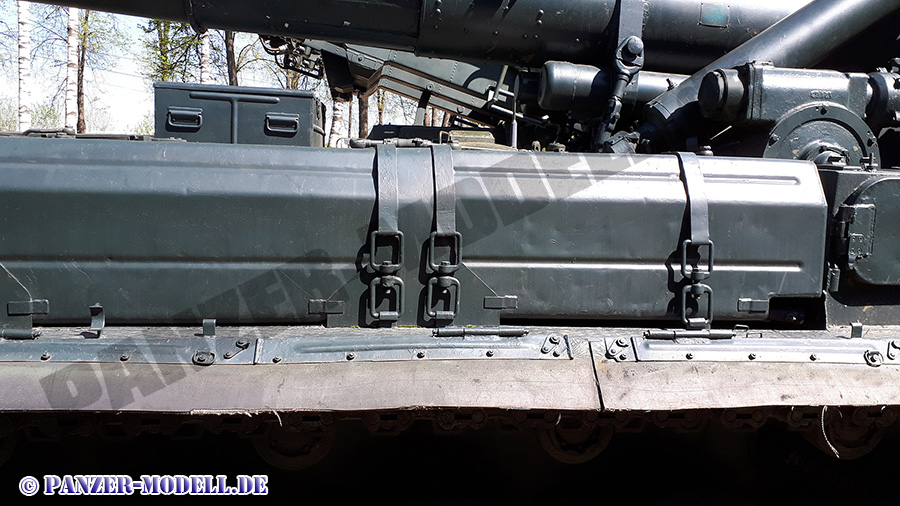

Staukiste links, mittig

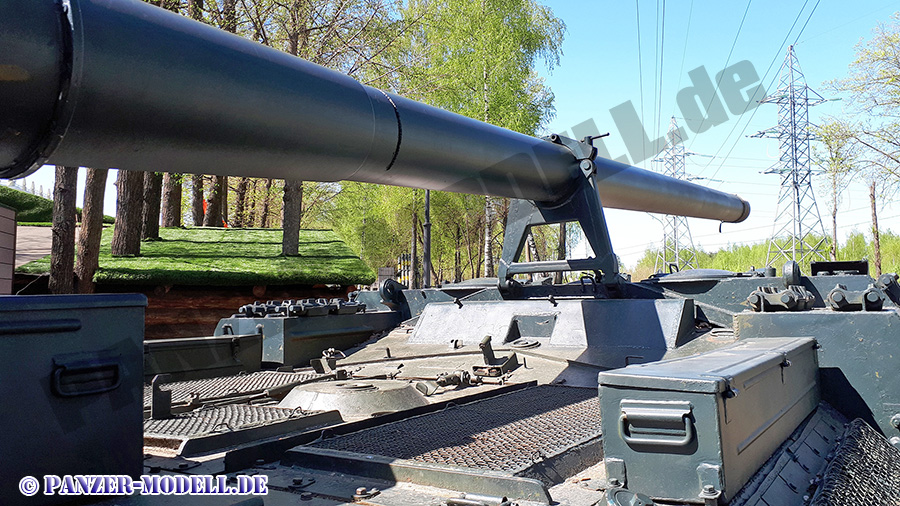

Oberseite vor Kanonenaufnahme

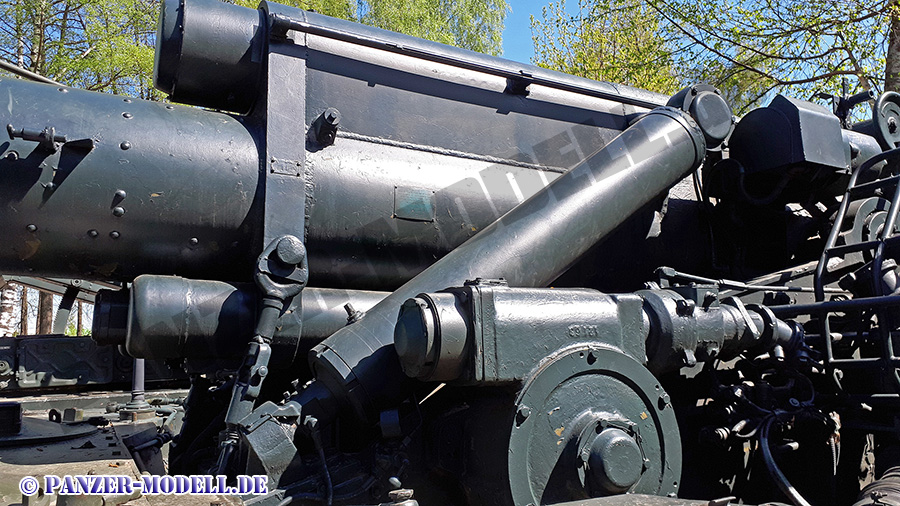

Kanone von links

Treibrad links

Kanone von links

Linke Seite hinten

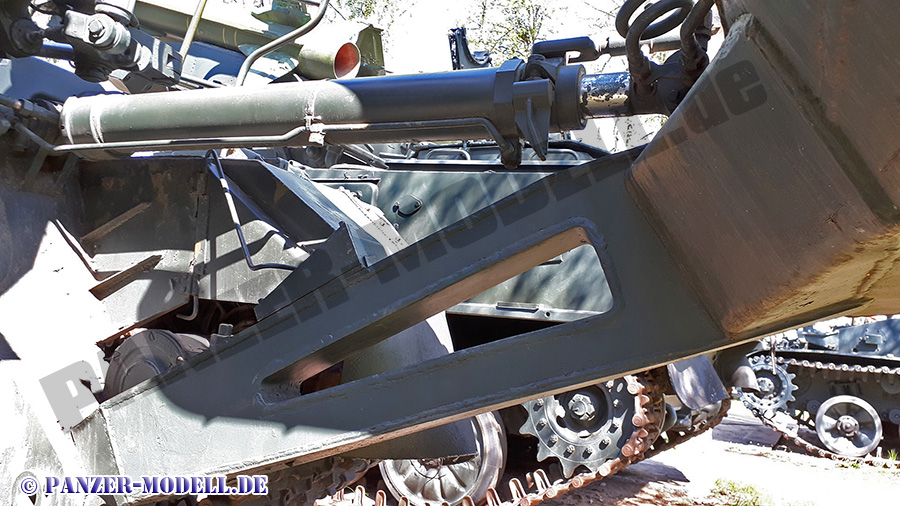

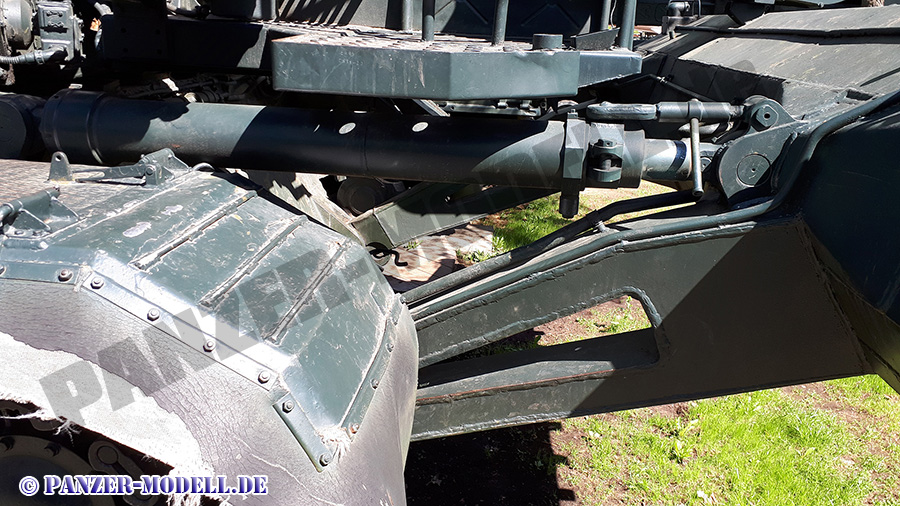

Hinten links, Erdspornarm

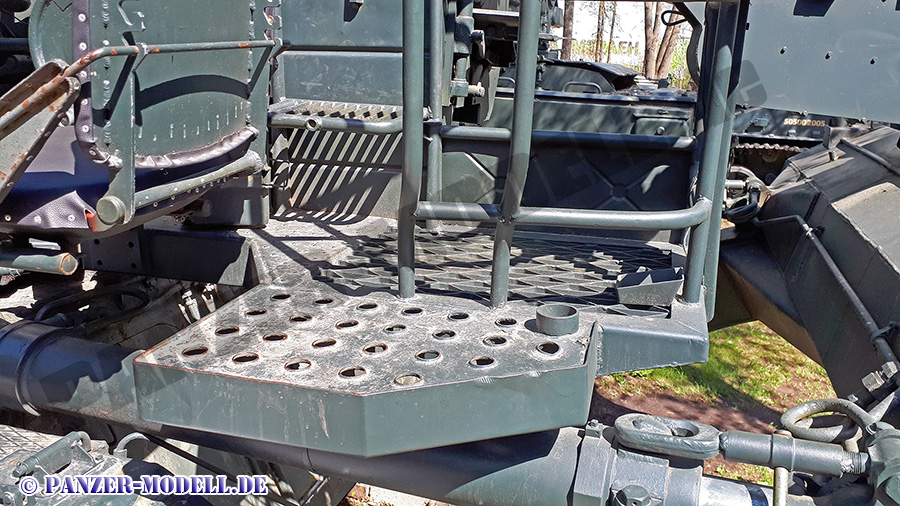

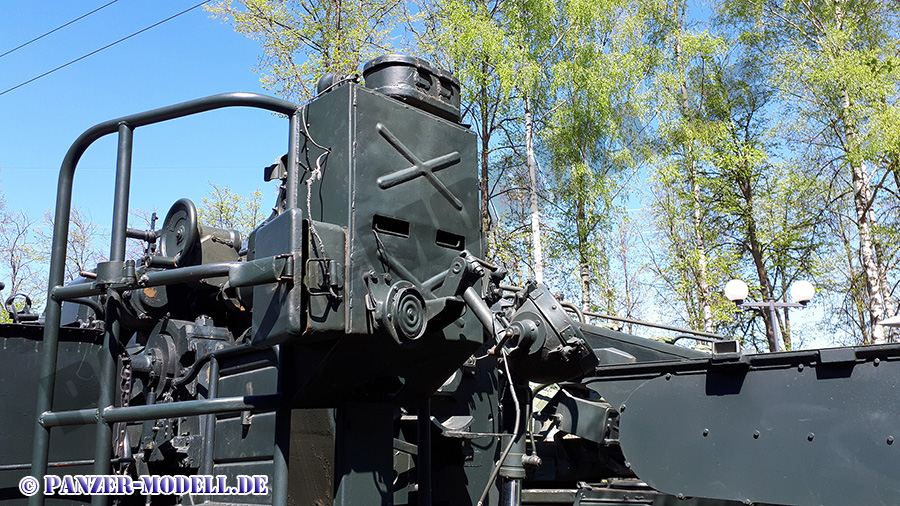

Bedienungsstandfläche links hinten

Rückleuchten über Erdsporn links

Erdsporn von hinten links

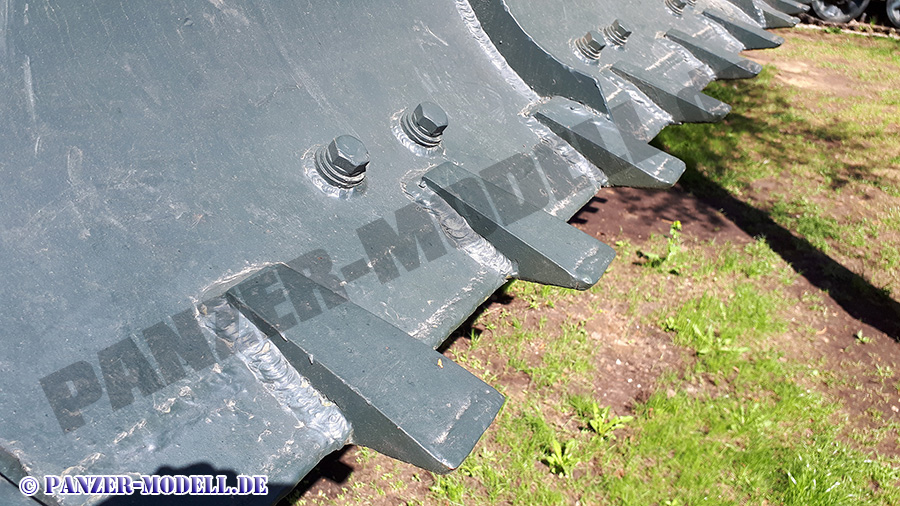

Erdspornzähne

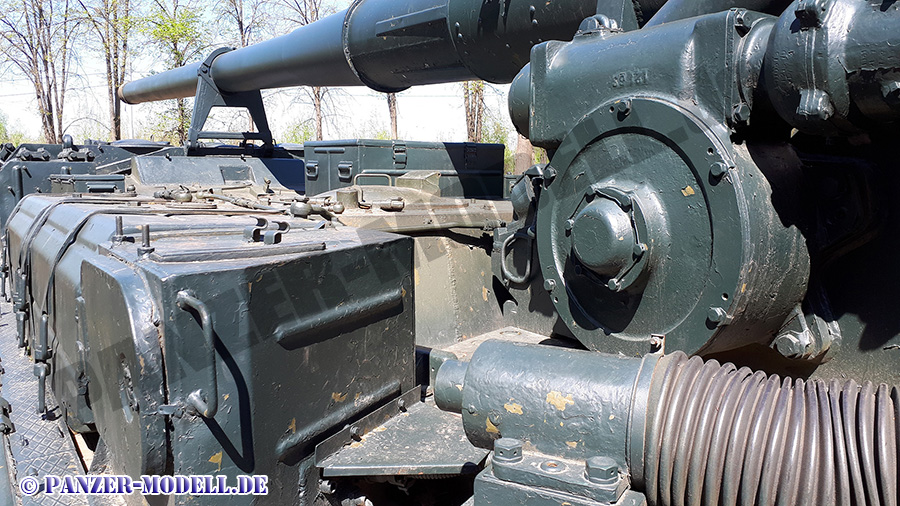

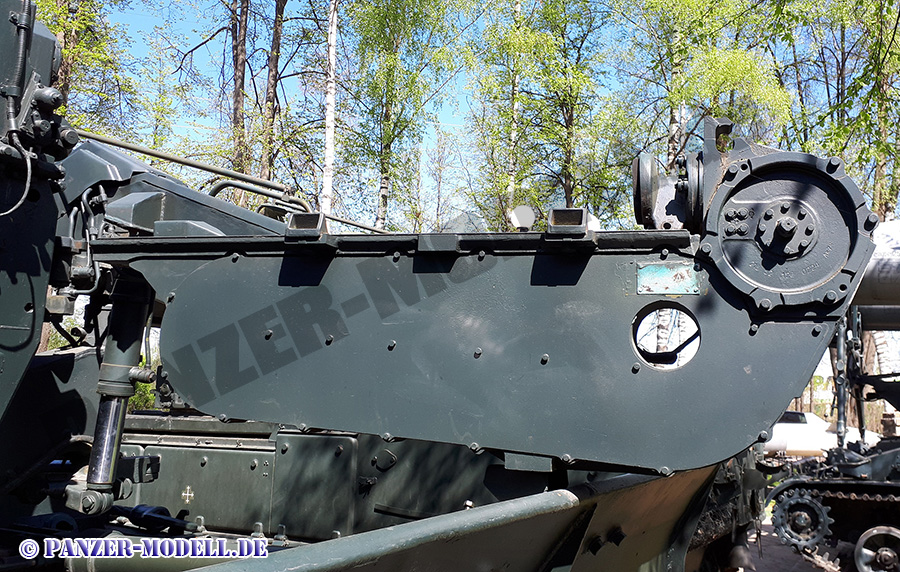

Anbauteile hinten links Kanone

Munitionslagerbock von links

Heckwanne

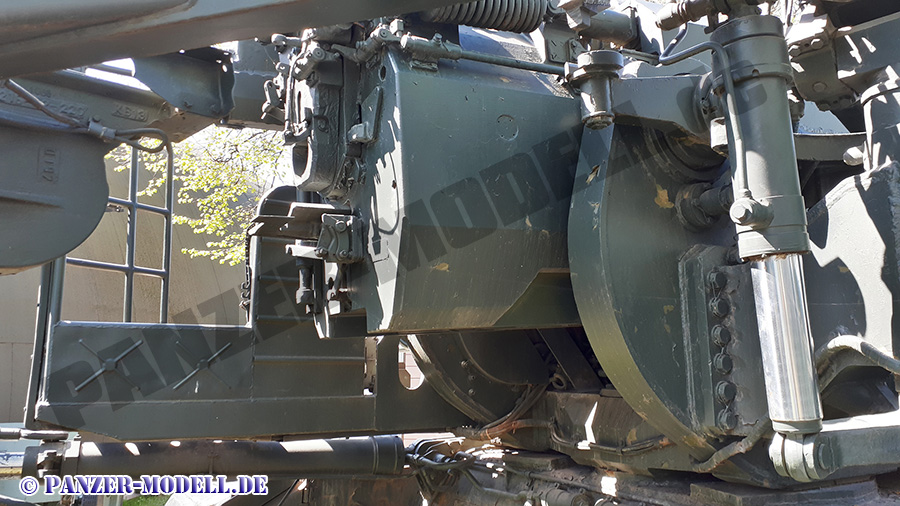

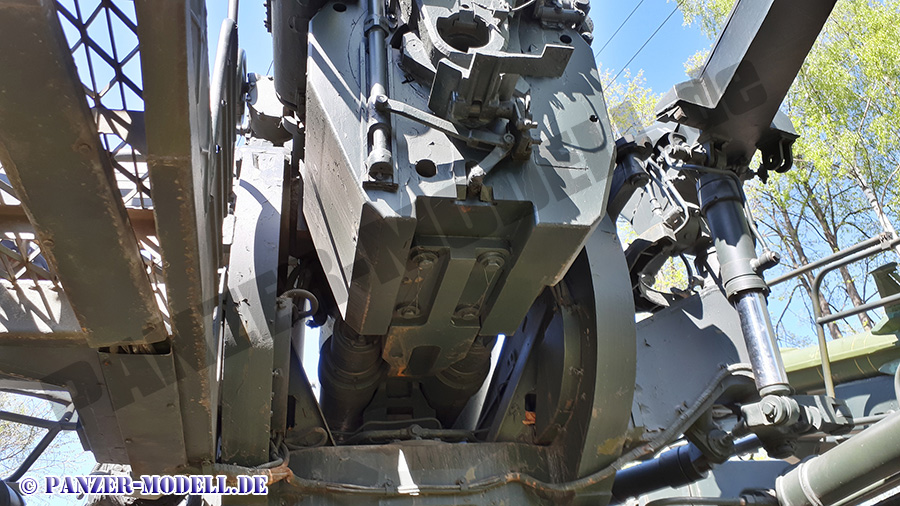

Kanonenverschluss von hinten, unten

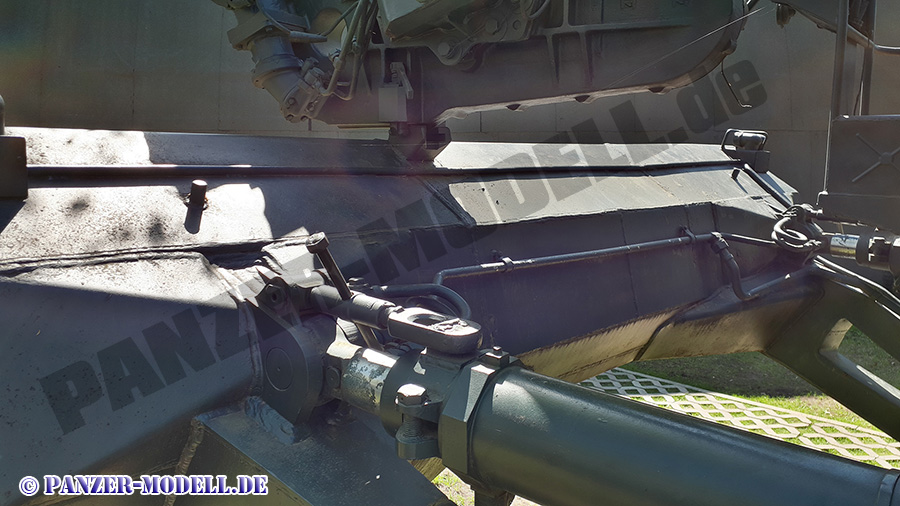

rechter Erdspornarm von links

Kanonenverschluss von hinten rechts

Kettenabdeckung hinten rechts

Verschlussblock von rechts

Vordere oberseite Erdsporn

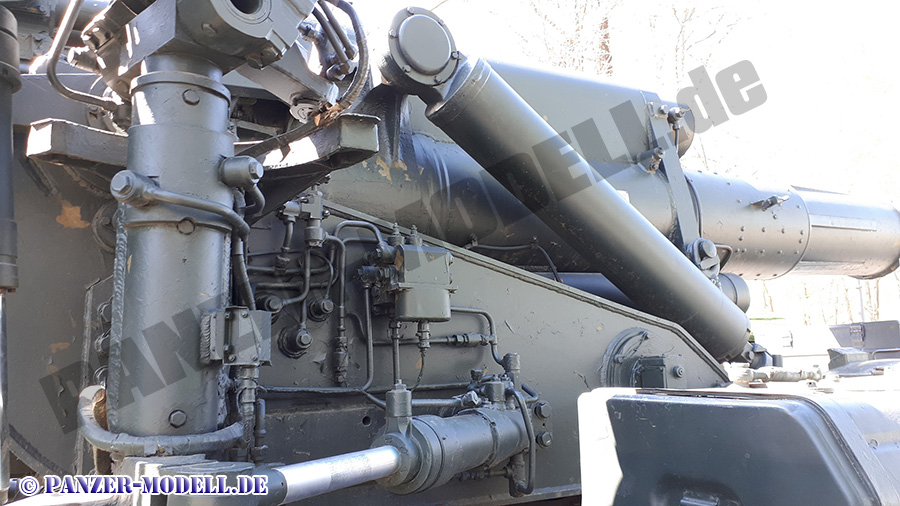

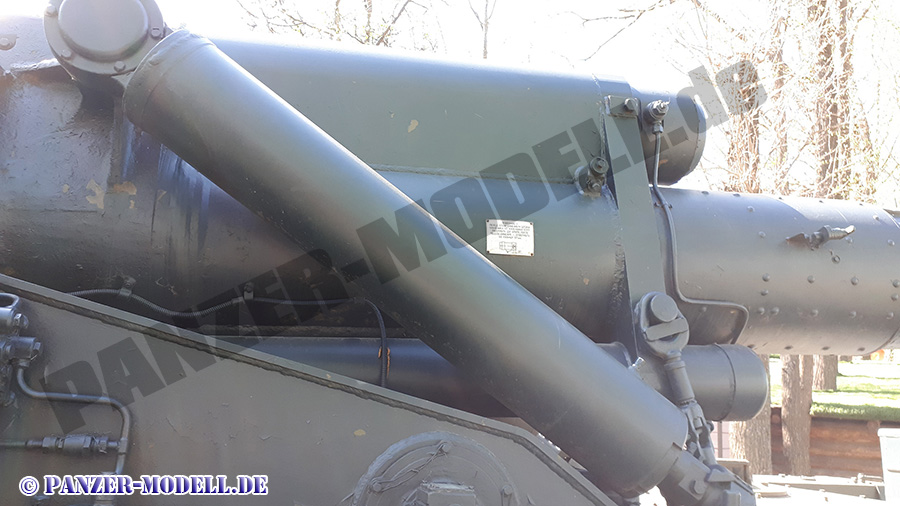

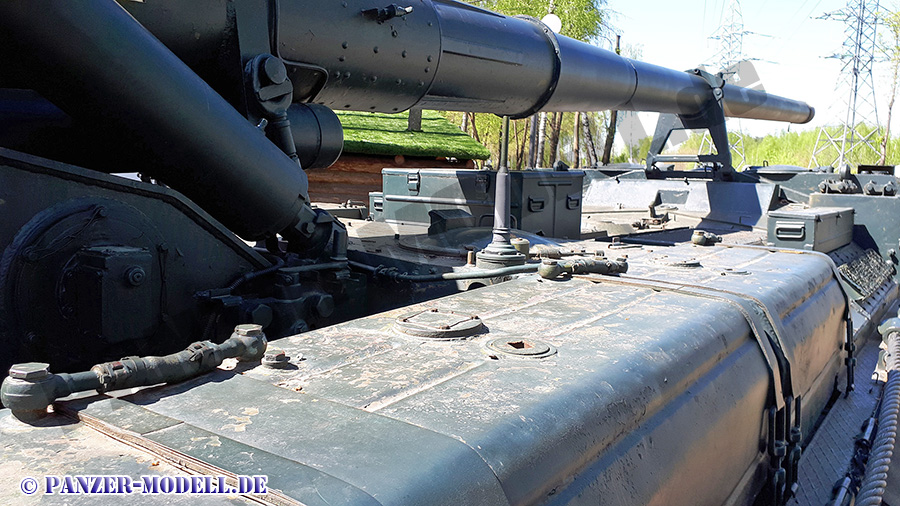

Kanone mit Höhenrichtzylinder von rechts

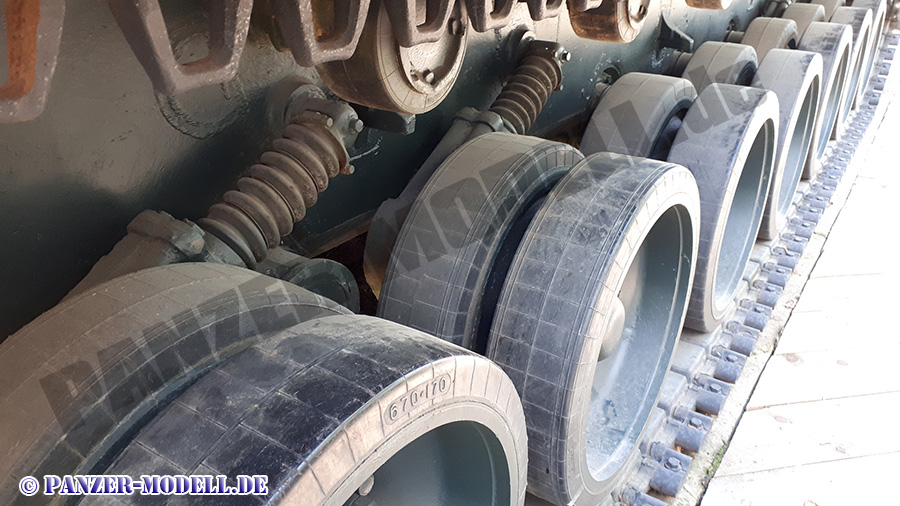

Laufrollen rechts

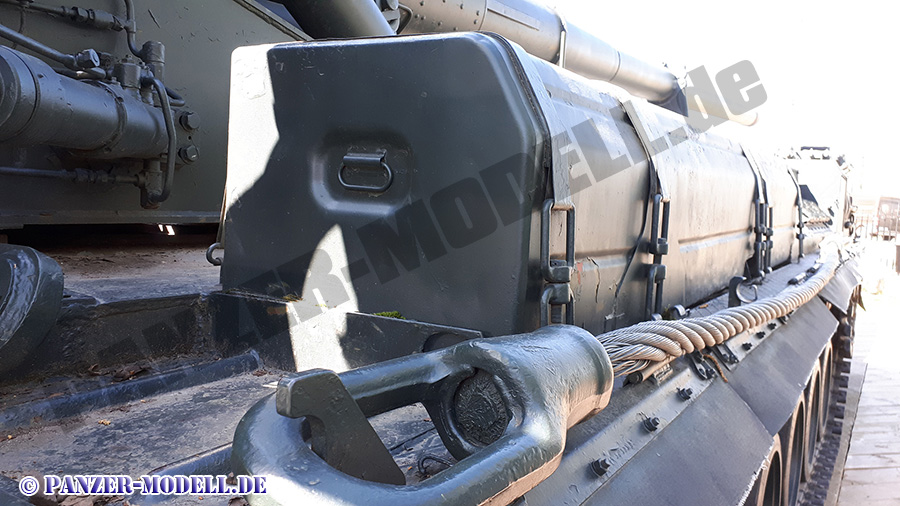

Staukiste rechts hinten

Aufsicht Staukisten rechts hinten

Höhenrichtzylinder rechts

Rechte Seite mittig

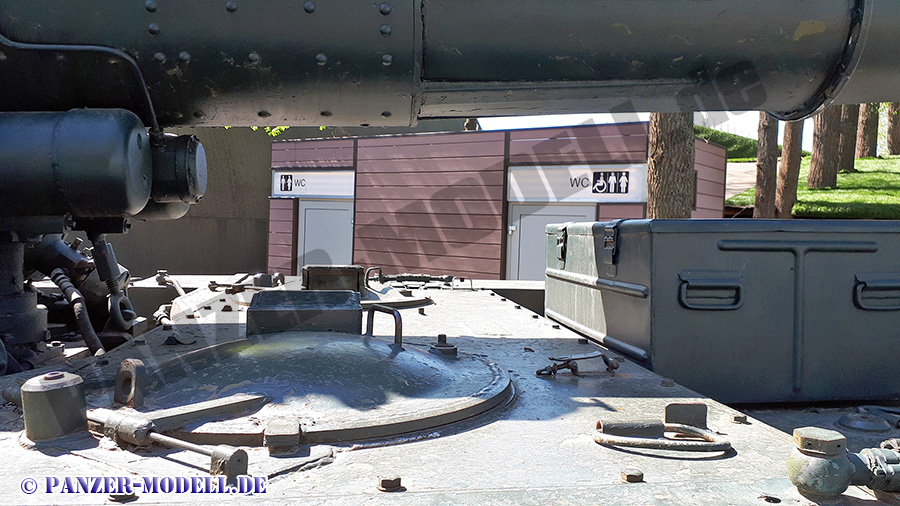

Oberseite mittig mit Zugangsluke

Oberseite mittig

Treibrad rechts

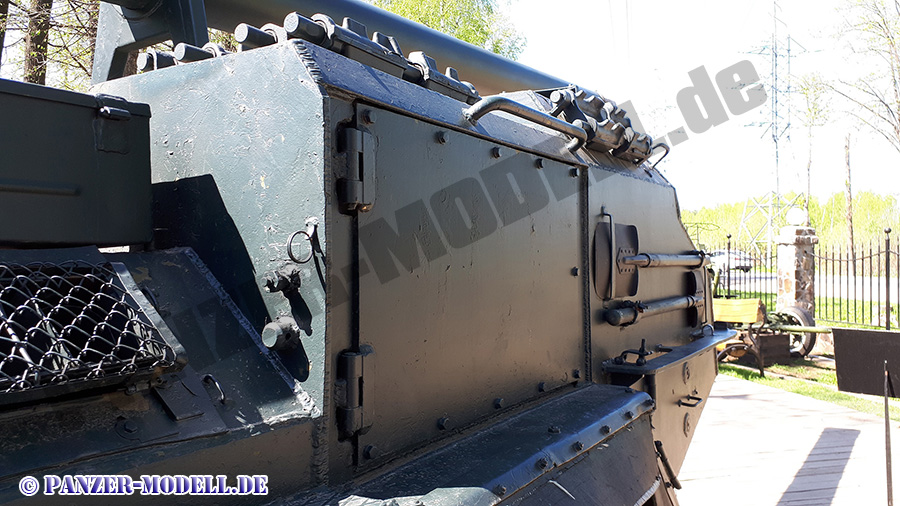

Rechte Seite Fahrerkabine

Aufsicht rechts Fahrerkabine

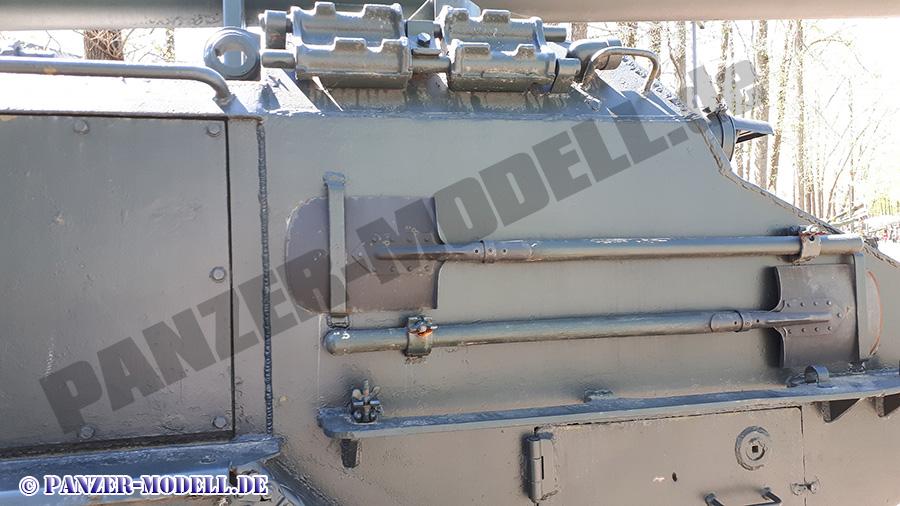

Schaufeln rechts vorn

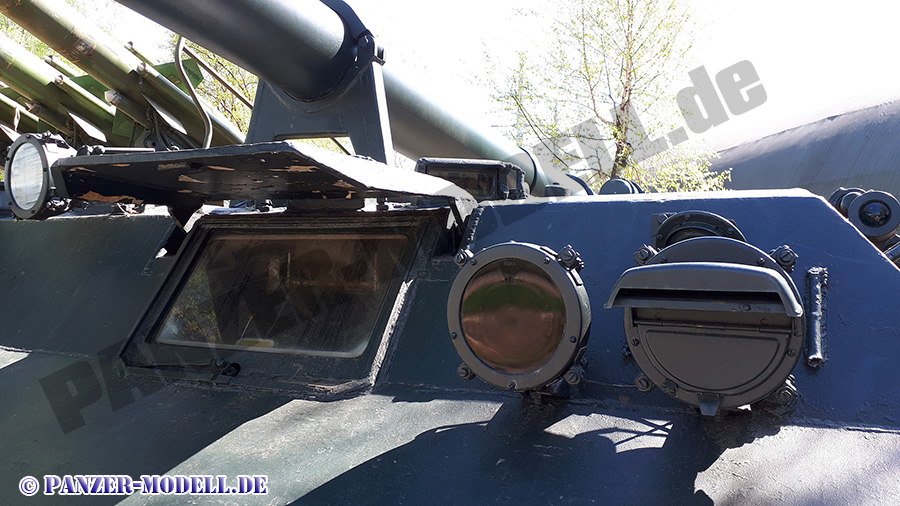

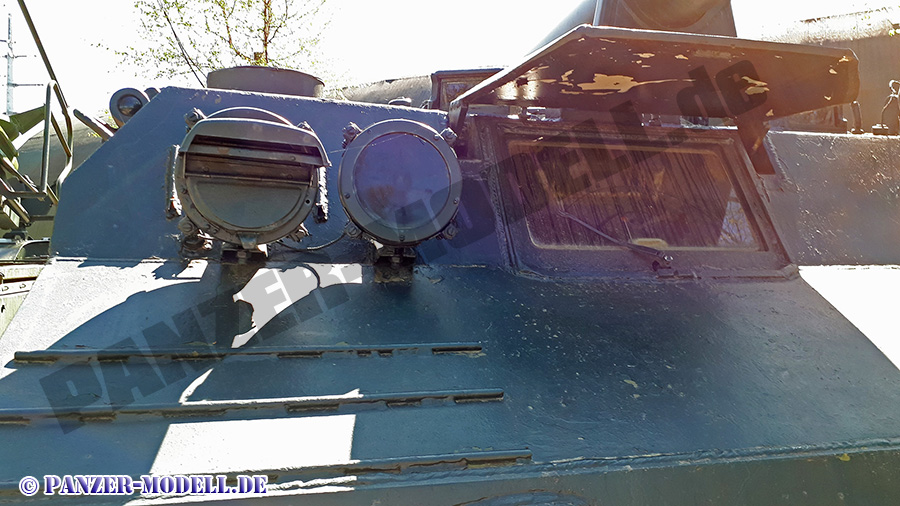

Scheinwerfer und Sichtklappe vorn rechts

Scheinwerfer vorn mittig
