Die Drohne KZO (Kleinfluggerät Zielortung) ist im Einsatz für die Artillerie- und Heeresaufklärungseinheiten für zeitnahe Zielordnung. Die Drohne ist allwettertauglich und mit einer hochauflösenden IR Kamera mit 8fach Zoom ausgestattet.
Die Aufklärungsreichweite beträgt maximal 100km, die maximale Flughöhe 4000m. Die maximale Flugzeit beträgt etwa 6 Stunden.
Die Drohne ist 2,28m lang, hat eine Spannweite von 3,42m und eine Höhe von 96cm.
Gestartet wird die Drohen mittels eines Feststoffboosters aus einem Startbehälter, der auf dem 5t LKW Mercedes Benz 1017 montiert ist.
Die Produktion und Einführung des DB1017 in die Bundeswehr begann 1977 mit dem 1017A (Allrad) mit Holzpritsche, die bei der Fernmeldetruppe als Trägerfahrzeuge für die Kabine II benötigt wurden. 170 Stück wurden von diesen hergestellt. Ab 1979 wurde der 1017 bzw.1017A als Stahlpritsche ausgeliefert.
Die 1017 dienen in der Bundeswehr für verschiedenen Aufgaben mit verschiedenen Lasten, wie SanKabinen, Tragtiertransporte, Drohne CL89, und in diesem Fall für den Startbehälter KZO.
Der 1017 besitzt einen wassergekühlten 6-Zylindermotor als Turbodiesel mit 172 PS Leistung. Die maximale Anhängelast beträgt 12300kg.
Die ersten KZO Systeme wurden 2005 an die Bundeswehr übergeben und bis 2008 12 Startfahrzeuge und 60 Drohnen ausgeliefert.
Danke für ergänzende Fotos an Hans-Hermann Bühling
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

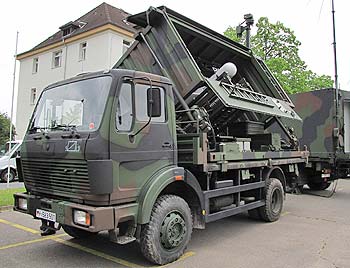

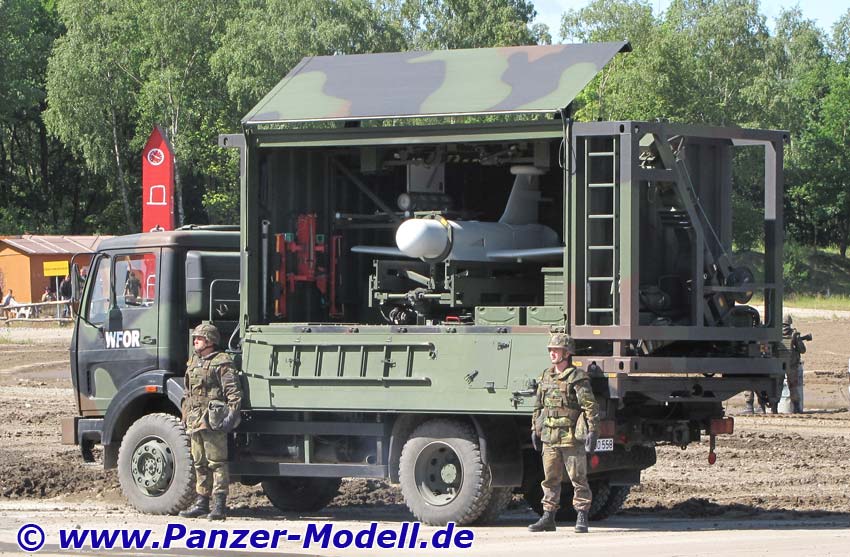

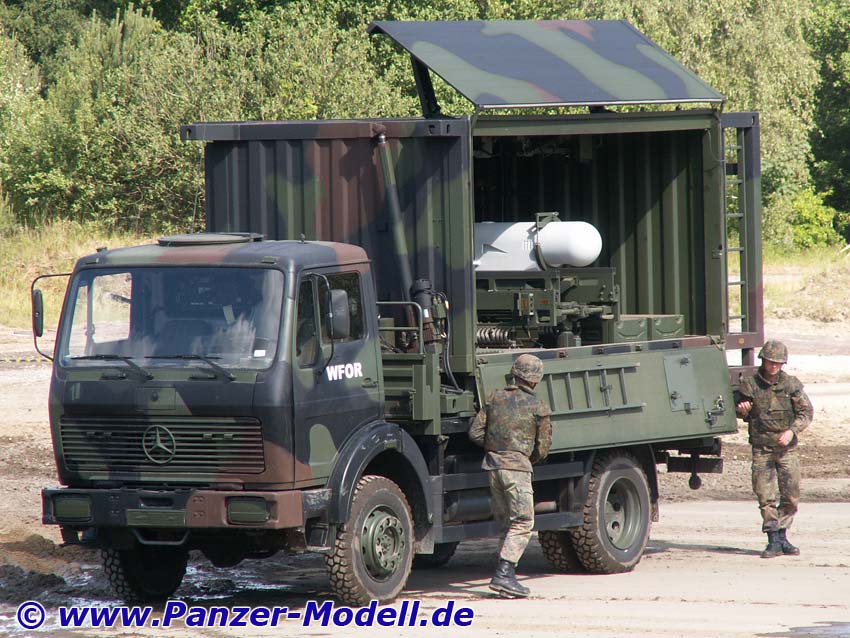

Gesamtansicht vorn links mit geöffneter Seitenwand

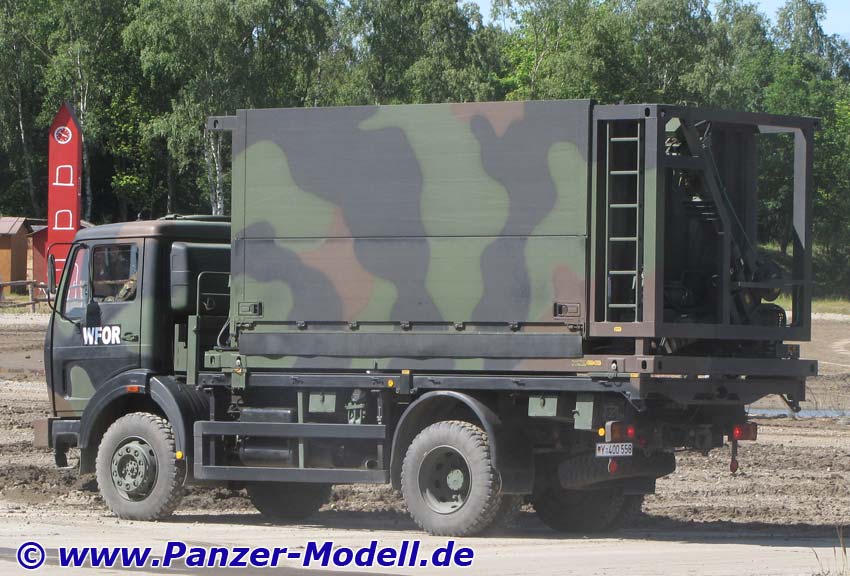

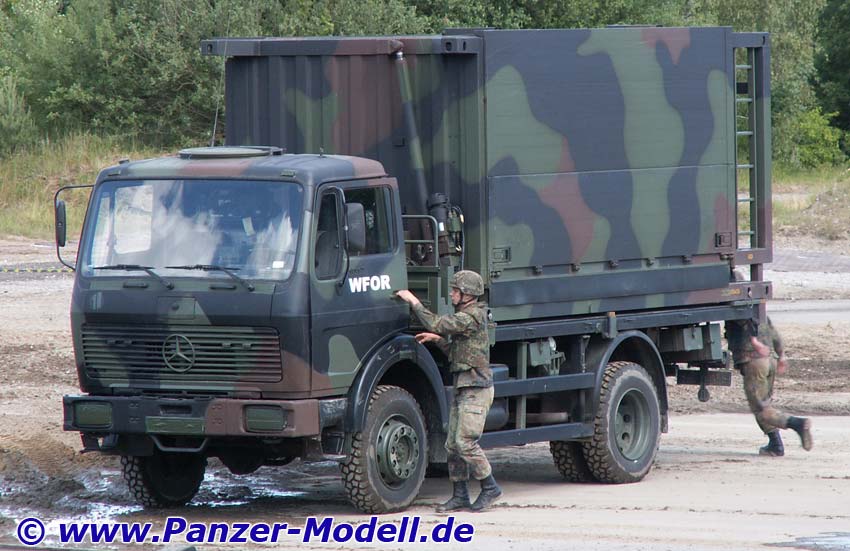

Gesamtansicht vorn links mit geschlossener Seitenwand

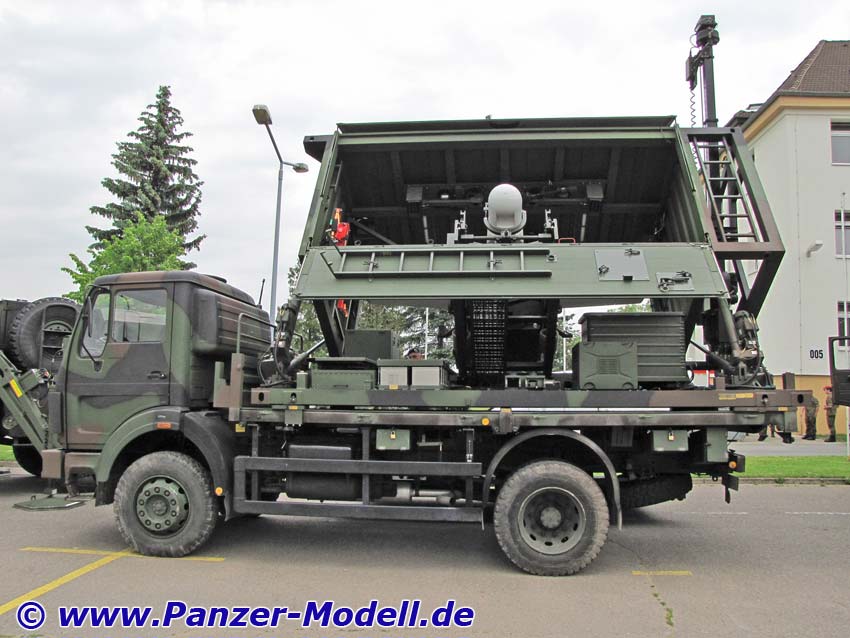

linke Seite in Startposition

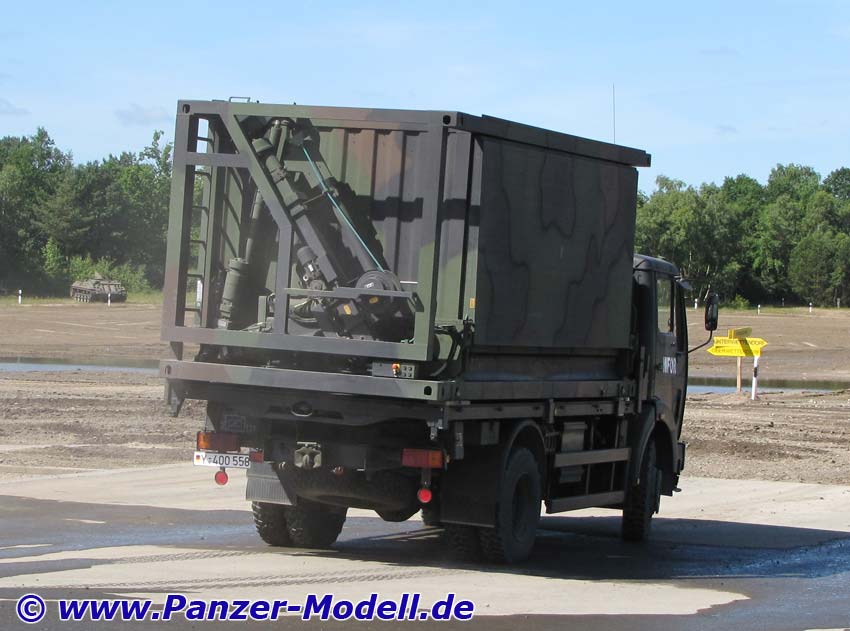

Gesamtansicht hinten links mit geschlossener Seitenwand
Gesamtansicht hinten links mit geöffneter Seitenwand

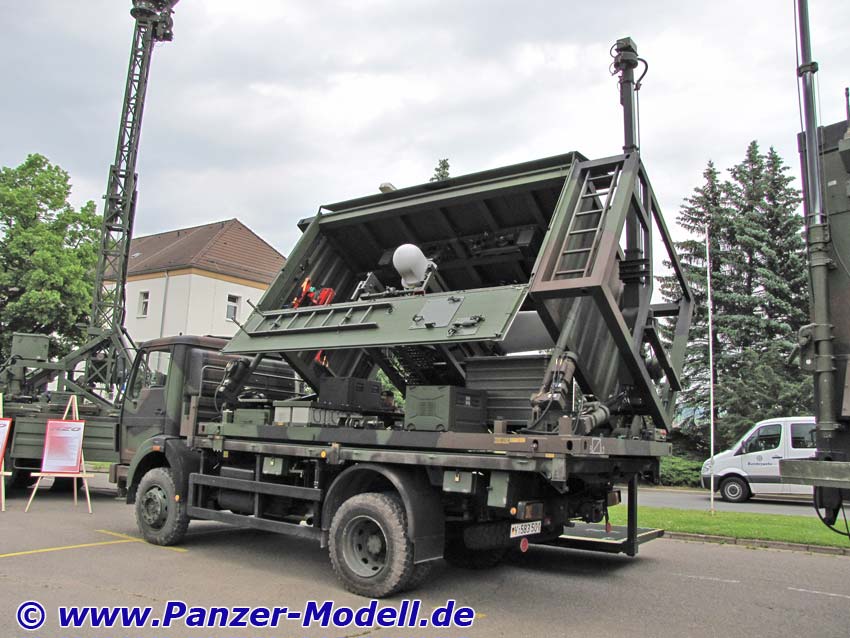

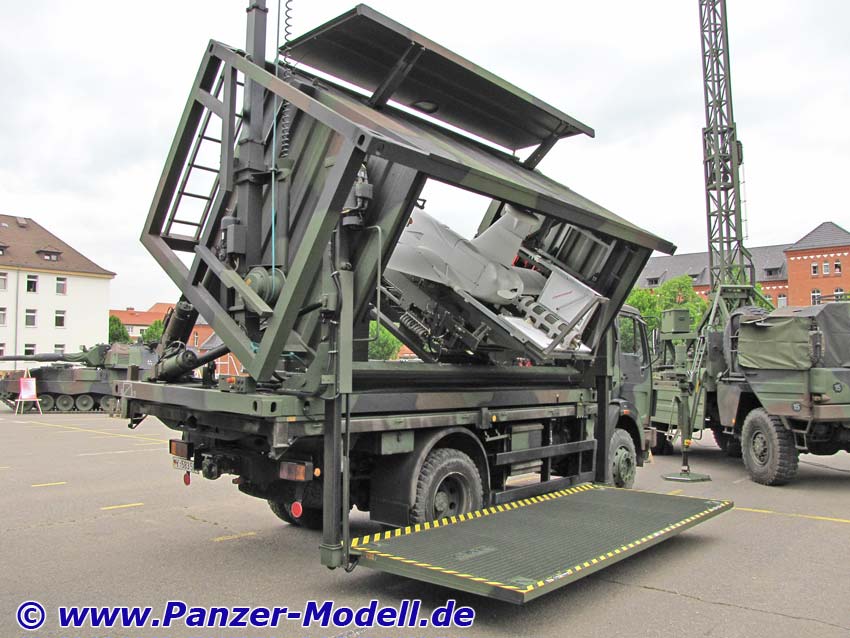

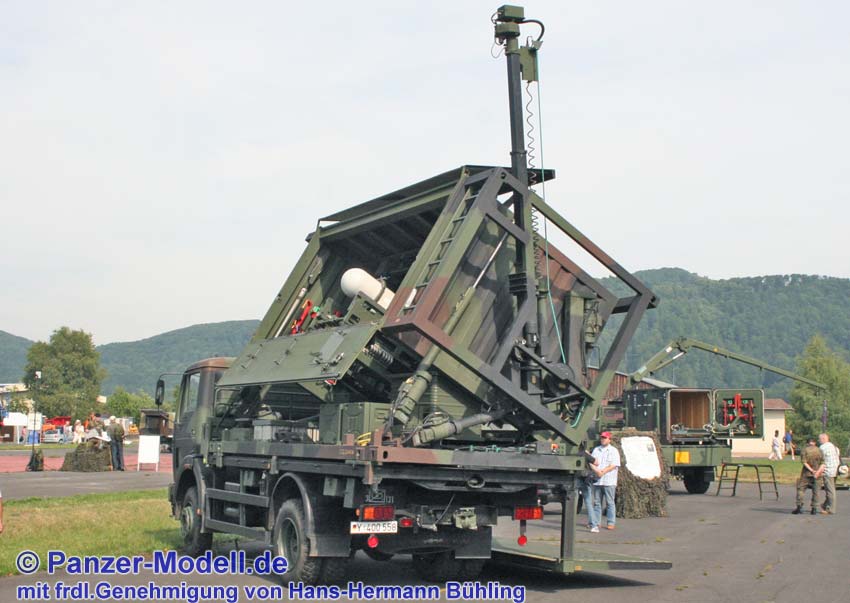

Gesamtansicht hinten links in Startposition
Gesamtansicht hinten links in Startposition
Heckansicht
Gesamtansicht hinten rechts in Startposition

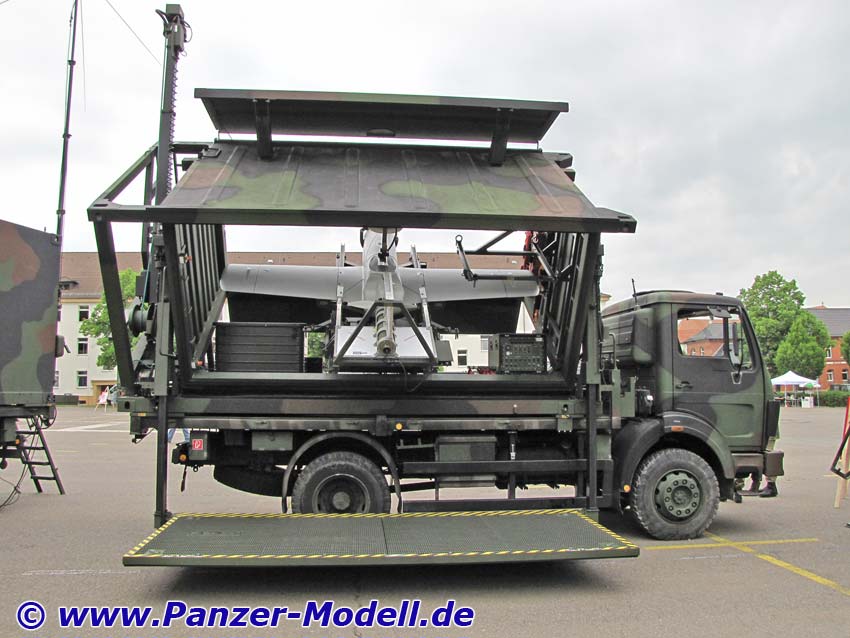

Rechte Seite

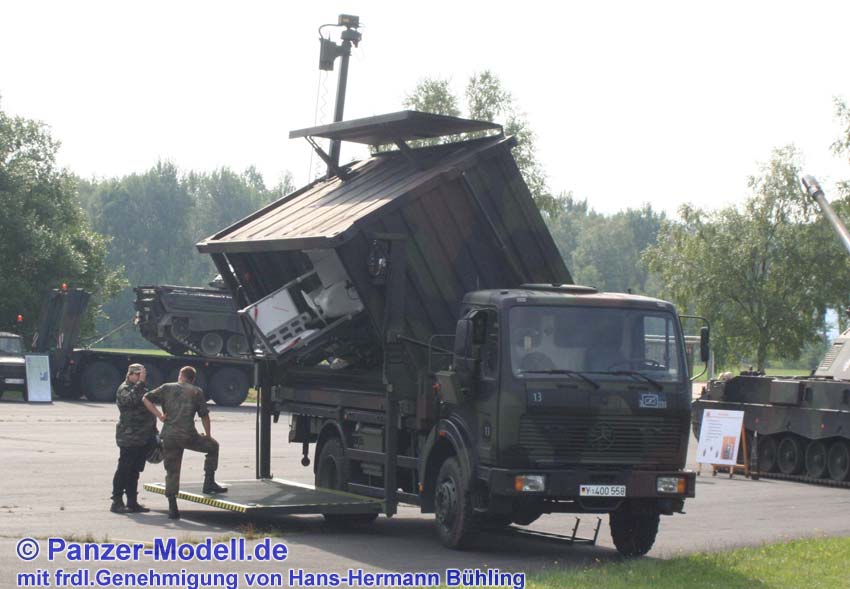

Gesamtansicht vorn rechts

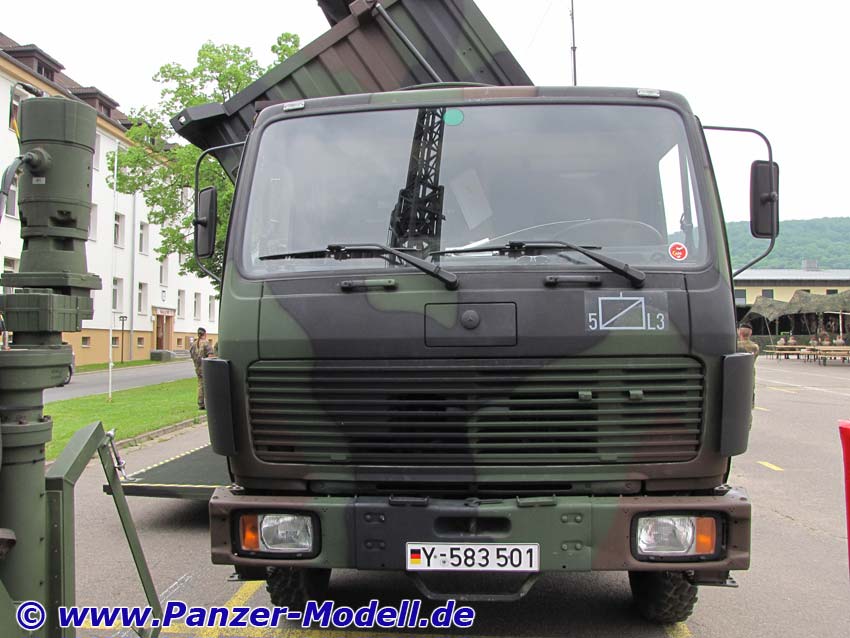

Frontansicht

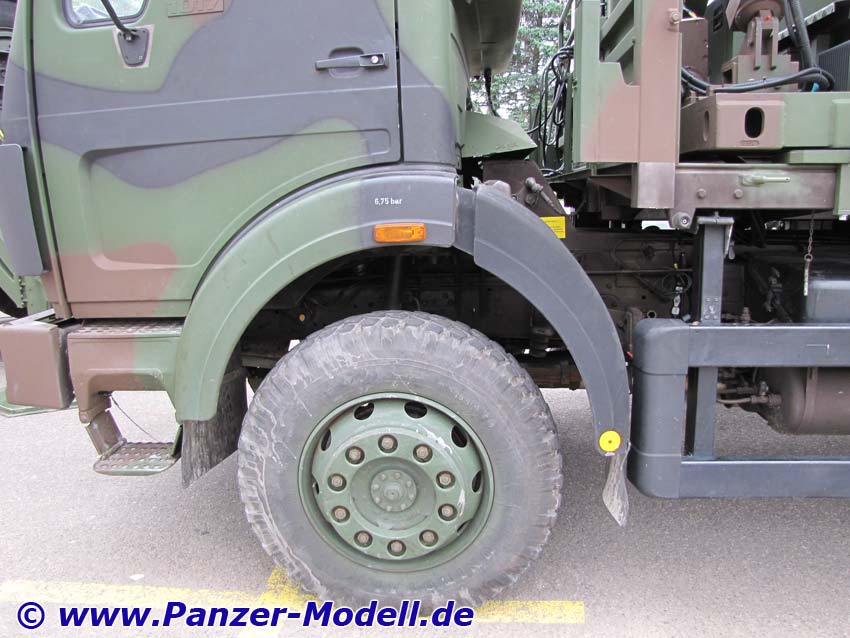

linke Seite vorn

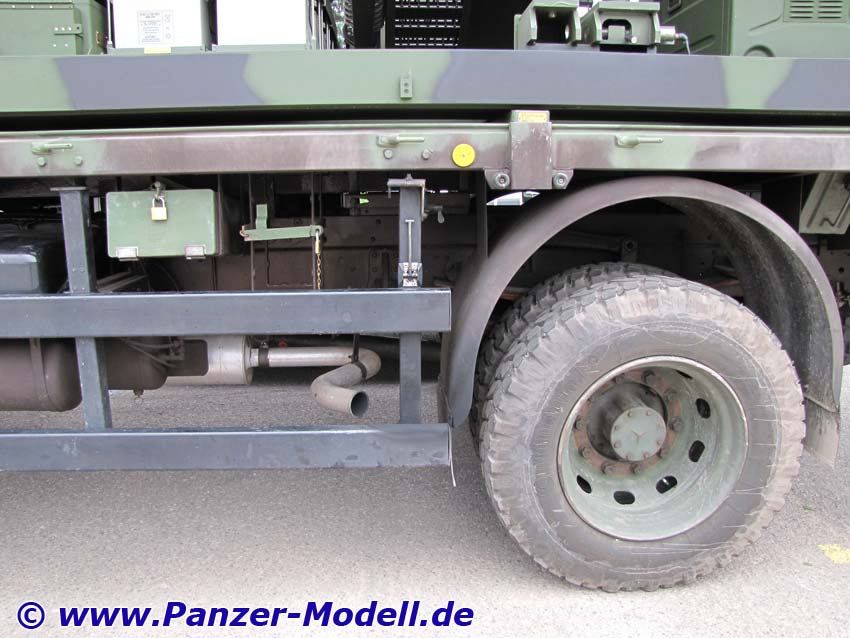

linke Seite mittig
linke, hintere Seite

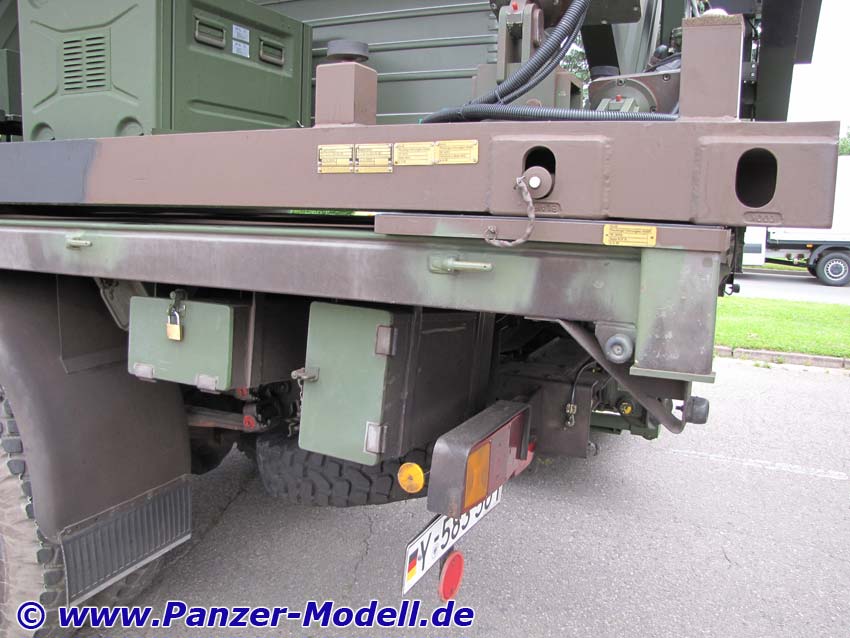

untere heckseite
hintere, rechte Seite

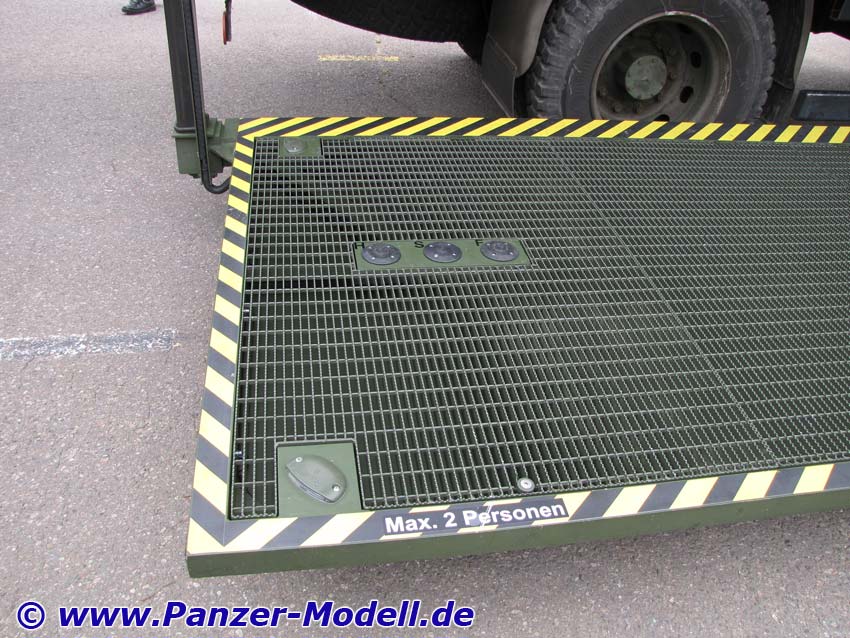

Trittbühne rechts

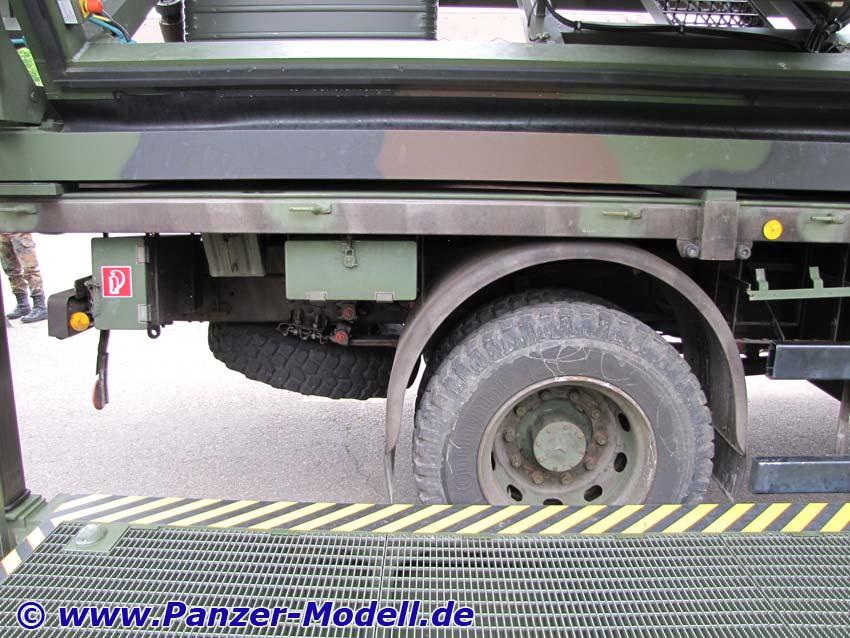

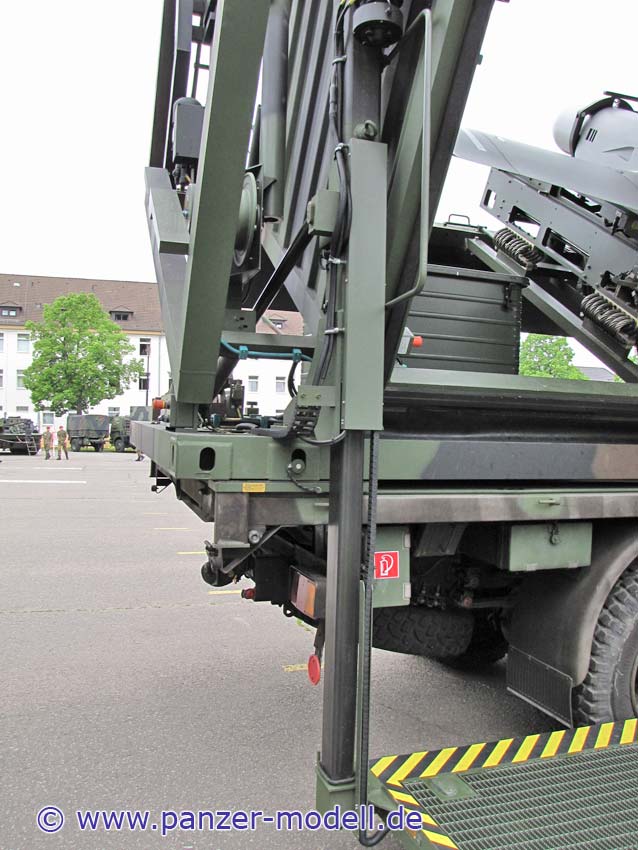

rechte Seite hinterer Bereich

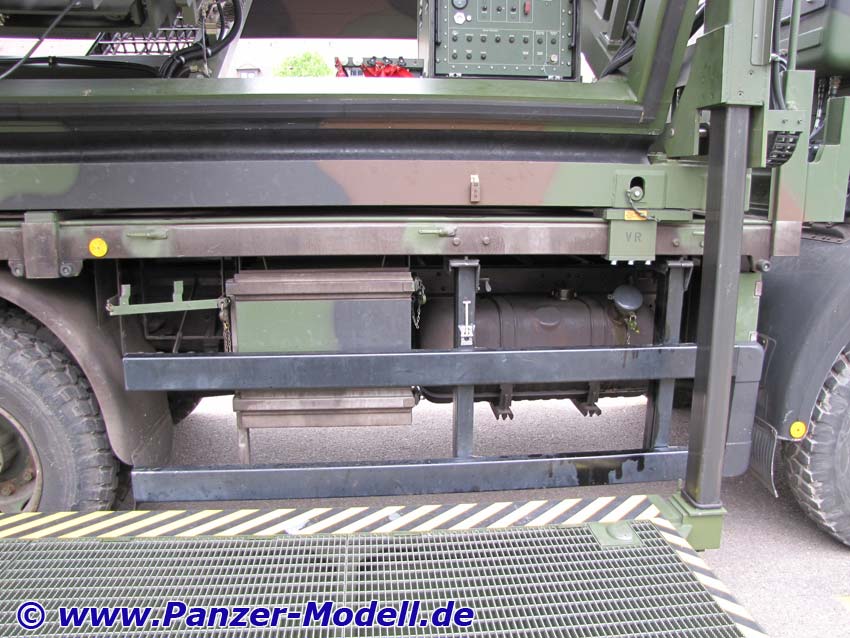

Rechte Seite mittlerer Bereich

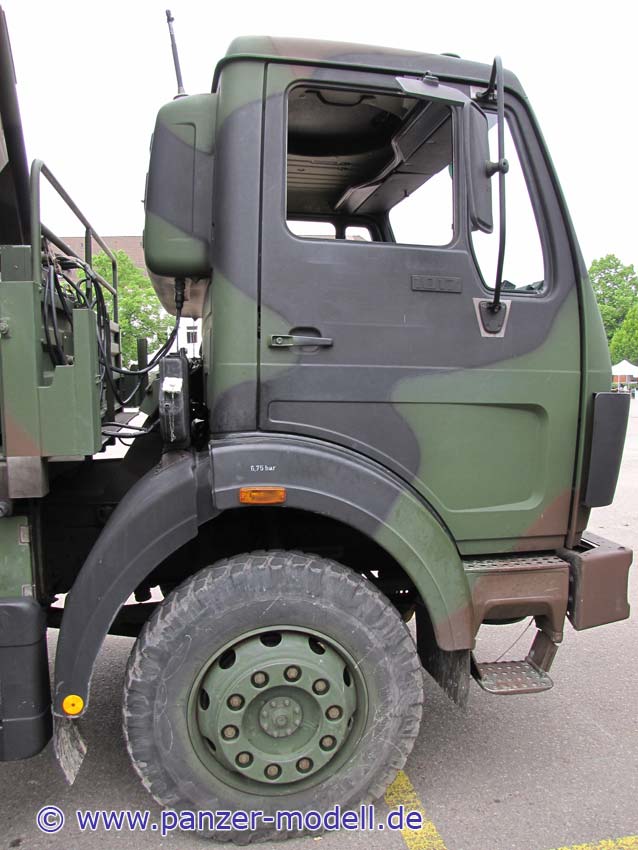

Fahrerhaus rechte Seite

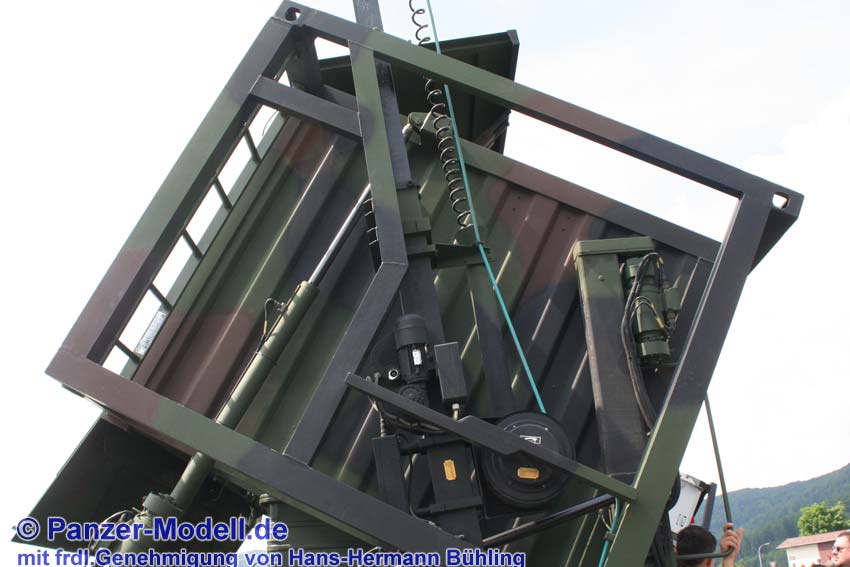

Startbehälter hinten
Startbehälter hinten

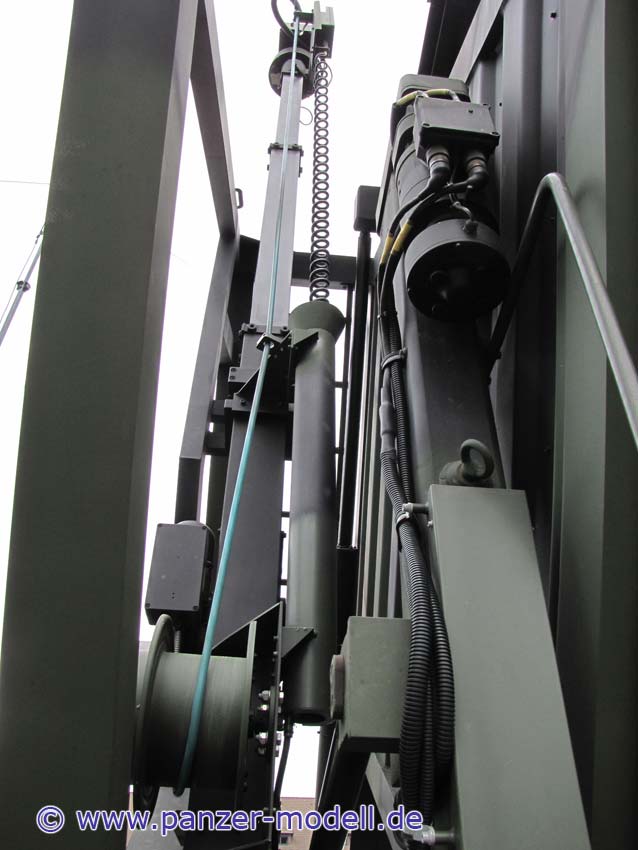

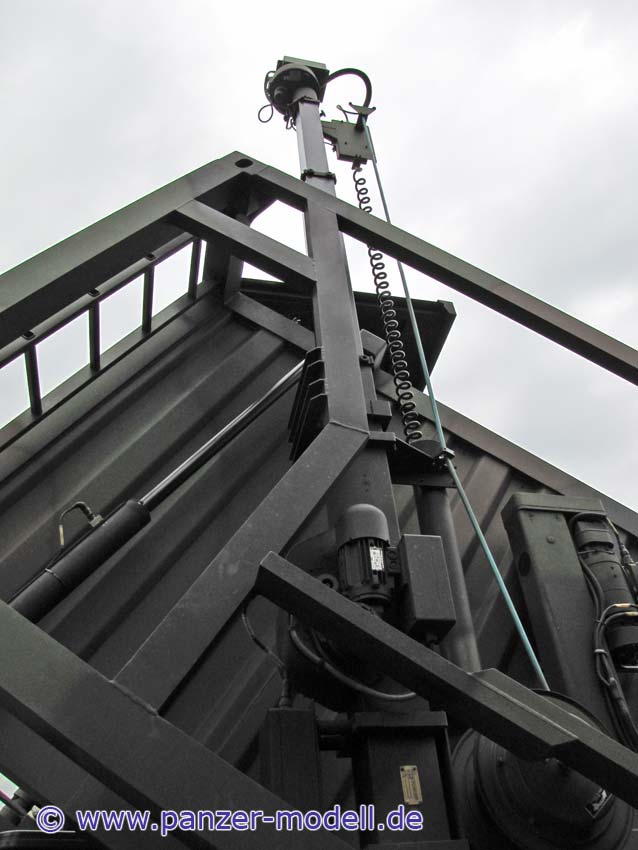

Antennenmast

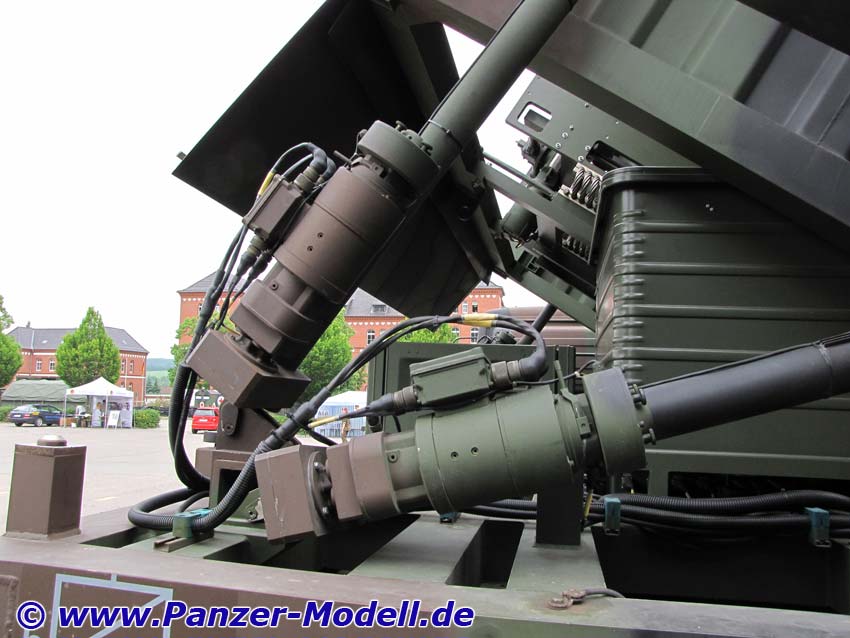

Hydraulik

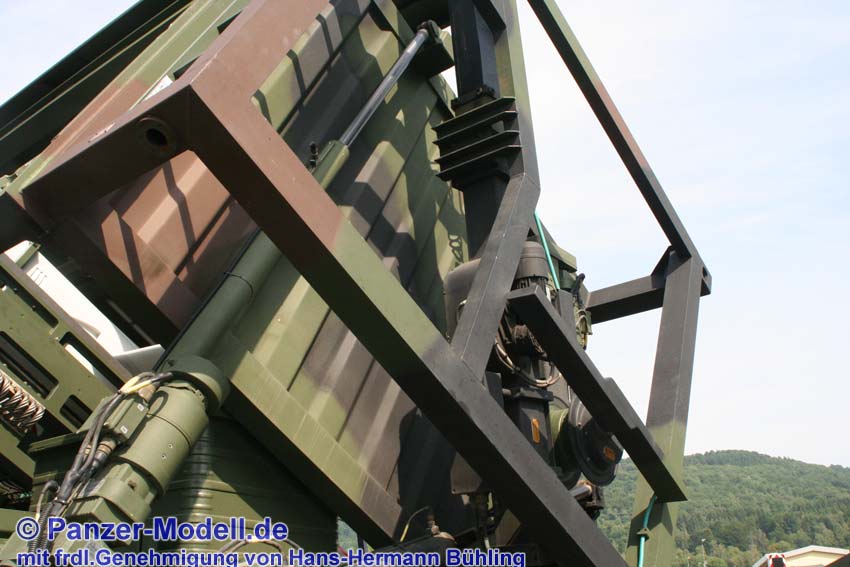

Höhenrichtgestänge

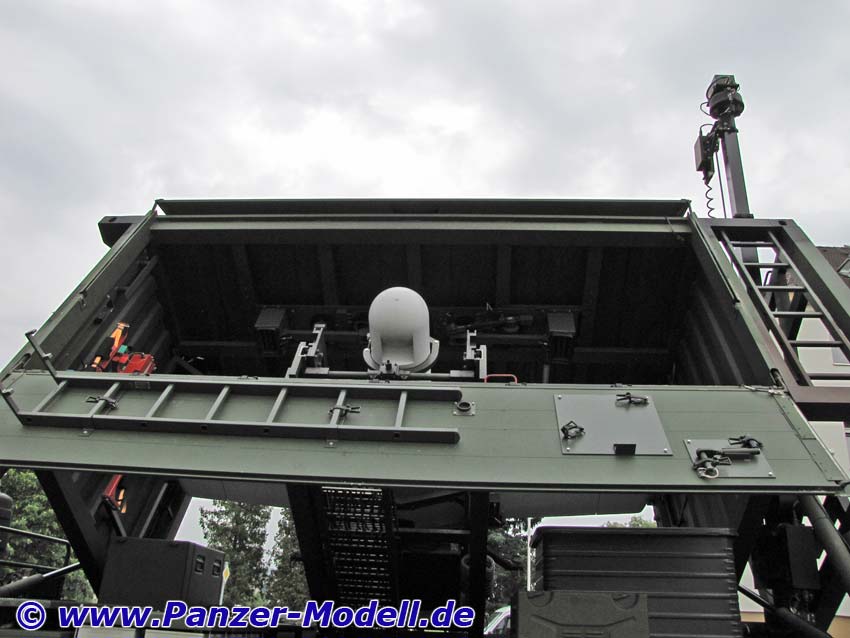

Startbehälter mit Drohne von hinten

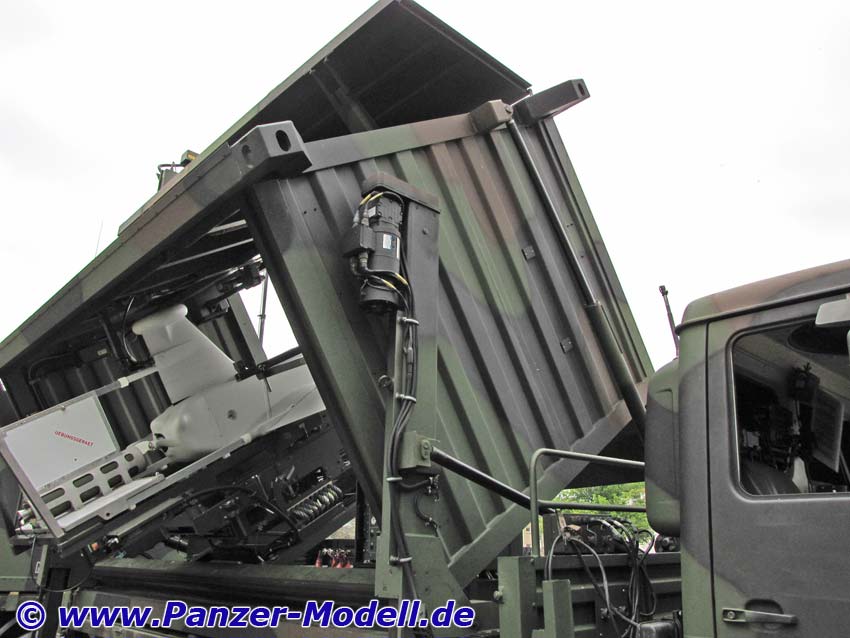

Startbehälter von hinten links

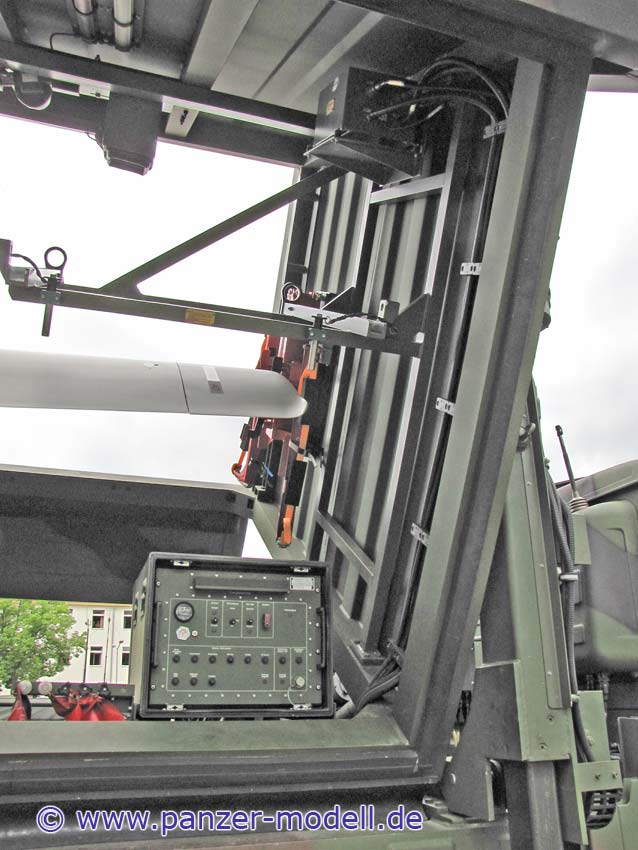

rechte Seite Startbehälter innen
rechte Seite Startbehälter aussen

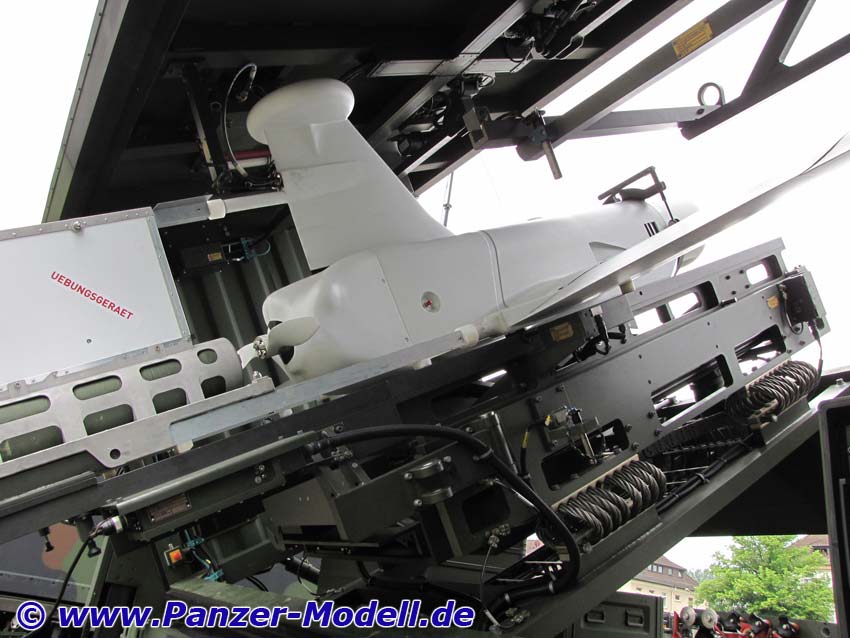

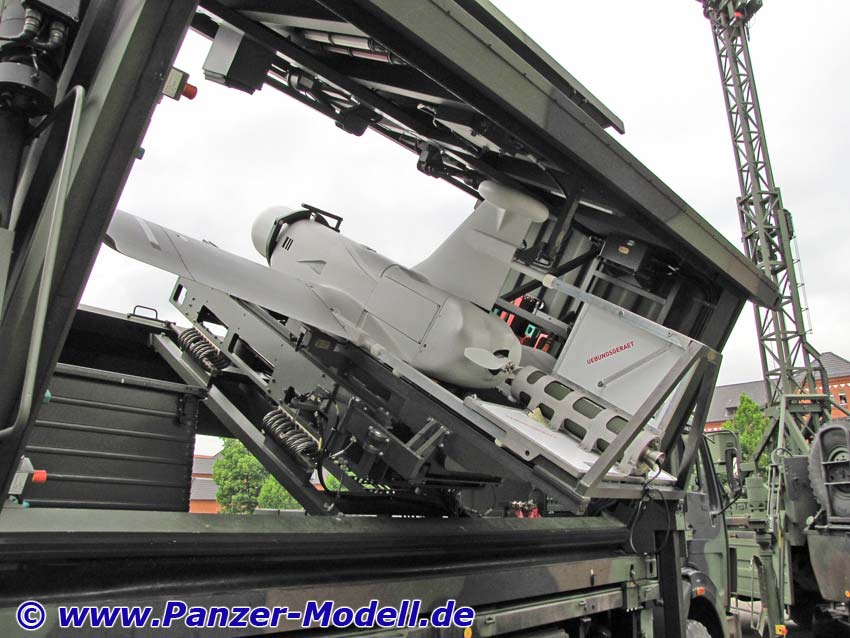

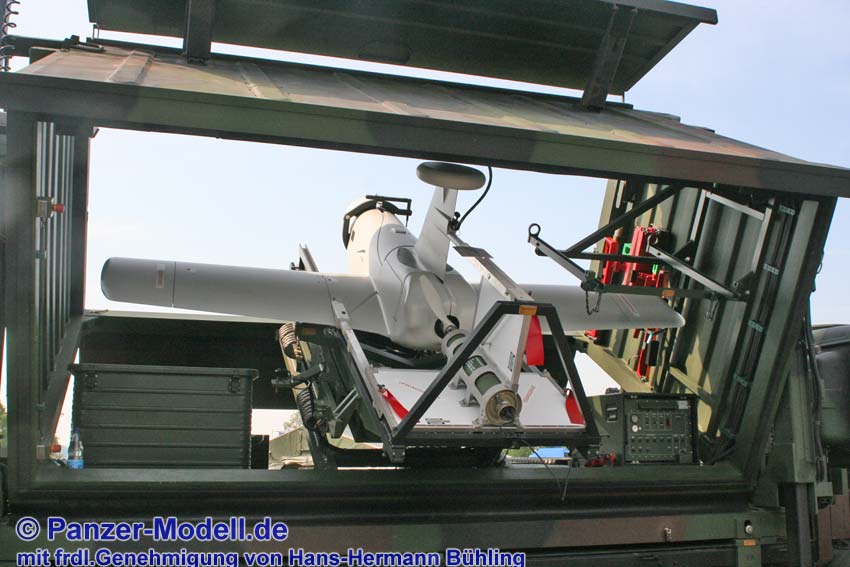

Drohne im Startbehälter

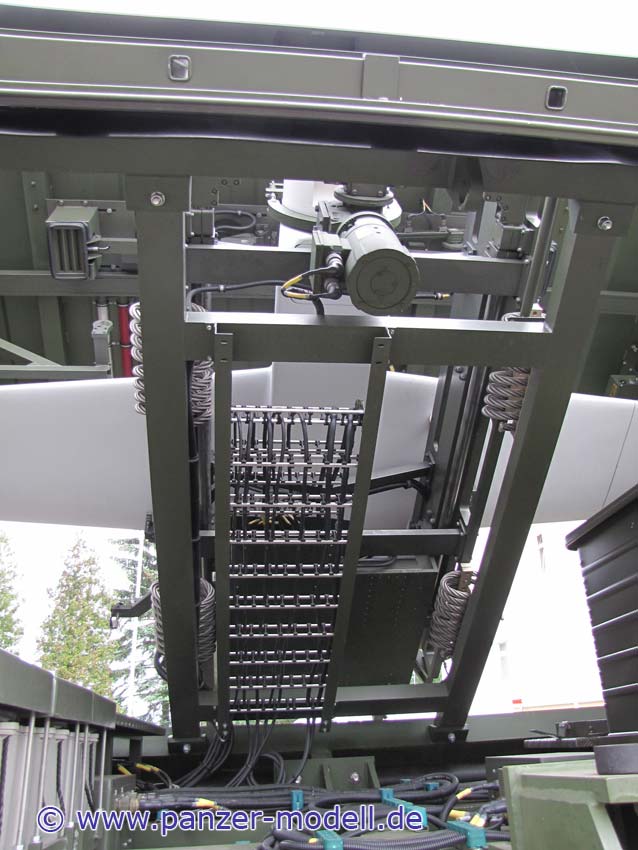

Startschiene von unten
Startbehälter von vorn

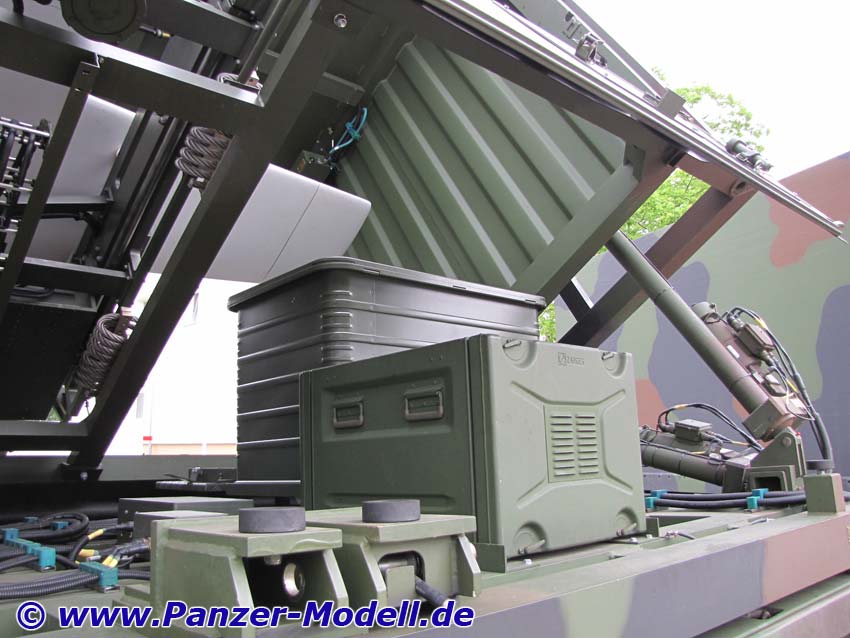

Stauboxen am Startbehälterboden

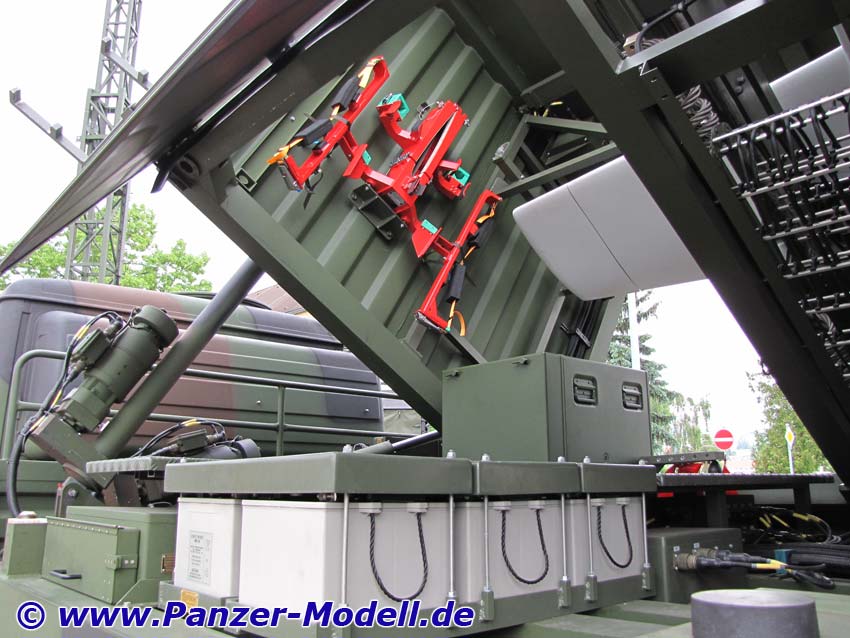

Batterien.
