Hägglunds BV 206 D

Das Mehrzweck Geländefahrzeug BV 206 D wird von der schwedischen Firma Hägglunds produziert. Es besteht aus einem Vorder- und Hinterwagen, die beide über Ketten verfügen, die über den Motor des Vorderwagens angetrieben werden. Dadurch ist eine hohe Geländemobilität erreichbar. Die Lenkung erfolgt hydraulich durch das Knickgelenk zwischen beiden Wagen. Der BV 206 D ist luftverlastbar und amphibisch. Dieses Fahrzeug dient zum Transport von Soldaten und Material. Es bietet im Vorderwagen Platz für bis zu 6 Soldaten, und im Hinterwagen für bis zu 11 Soldaten.
Die Kette ist eine 62cm breite Gummi Endloskette, die auch für den Vortrieb im Wasser sorgt.
Die ersten 12 Einheiten wurden bereits 1985 von der Bundeswehr beschafft und bis zum Jahr 2000 auf insgesamt 168 Fahrzeuge aufgestockt. Diese sind in den Einheiten der Luftlandebrigaden und Gebirgseinheiten im Einsatz.
Das Fahrzeug ist insgesamt 6,90m lang, 1,87m breit und der Vorderwagen ist 2,30m hoch, während der Hinterwagen 2,40m hoch ist. Das zulässige Gesamtgewicht beträgt 6,58t. Mit dem Mercedes benz Dieselmotor mit 136 PS kann das Fahrzeug 52km/h auf der Straße und ca. 4km/h im Wasser erreichen.

Seite 1
zu Seite 2

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

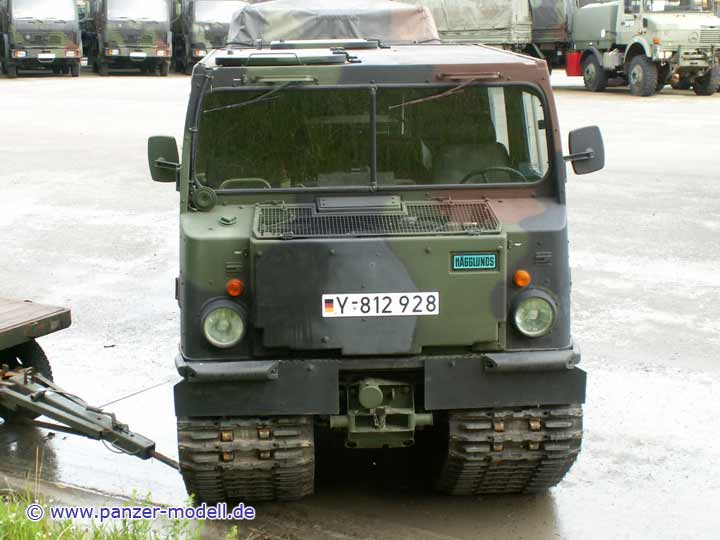

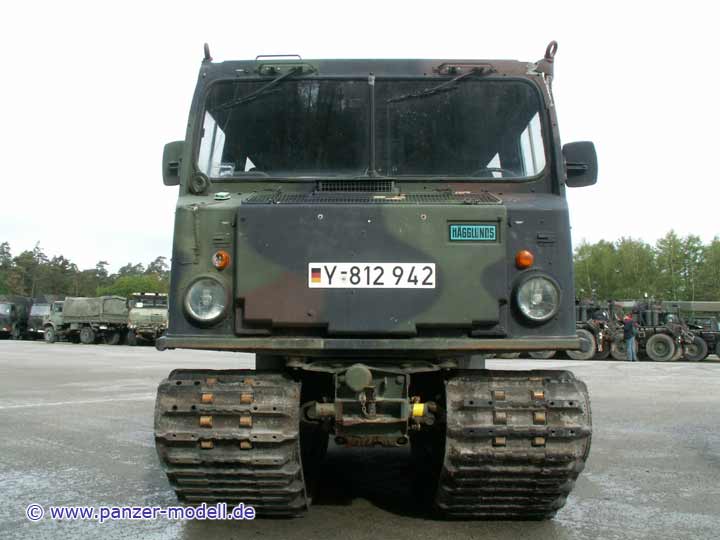

Frontansicht

Frontansicht ohne vordere Kettenblenden

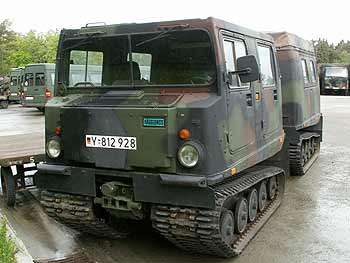

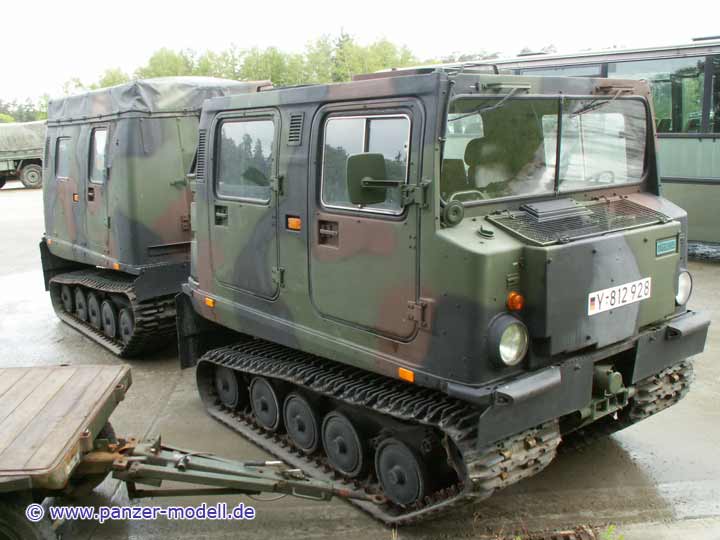

Gesamtansicht vorn rechts

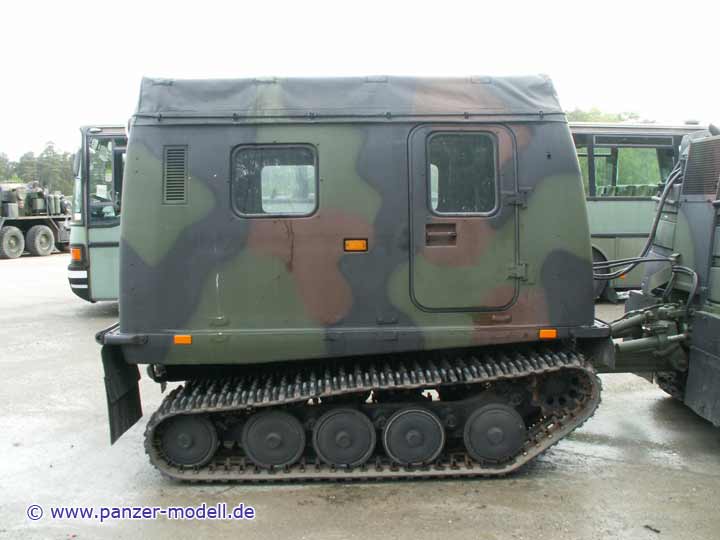

Hinterwagen rechts

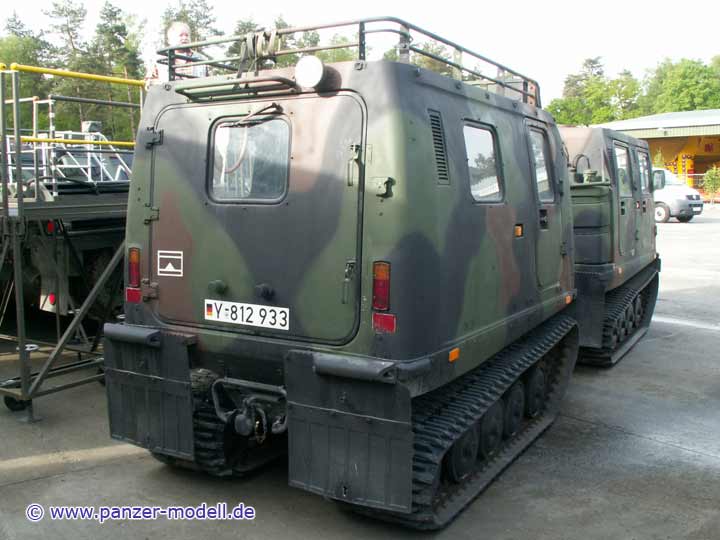

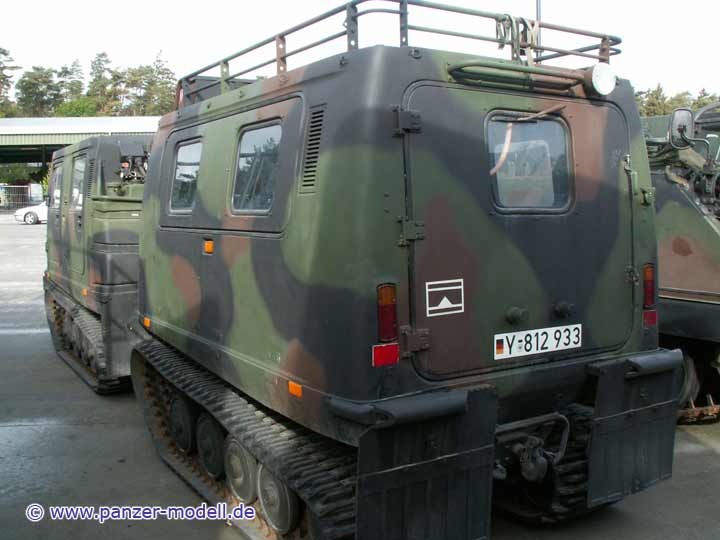

Gesamtansicht hinten rechts

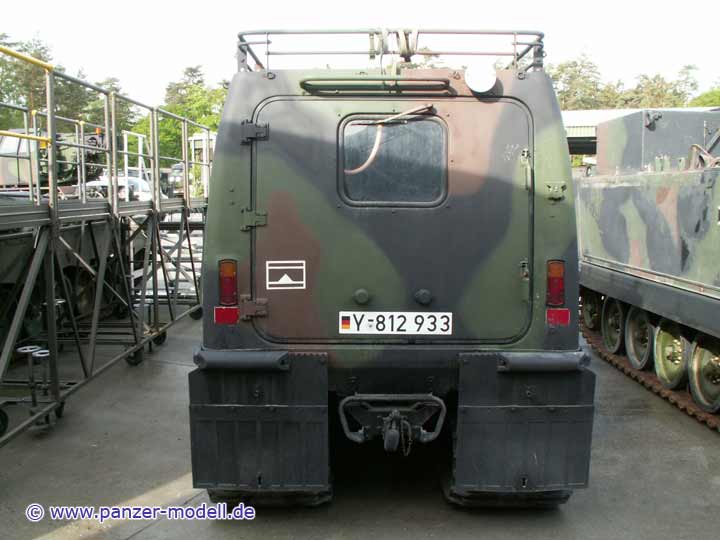

Heckansicht

Gesamtansicht hinten links

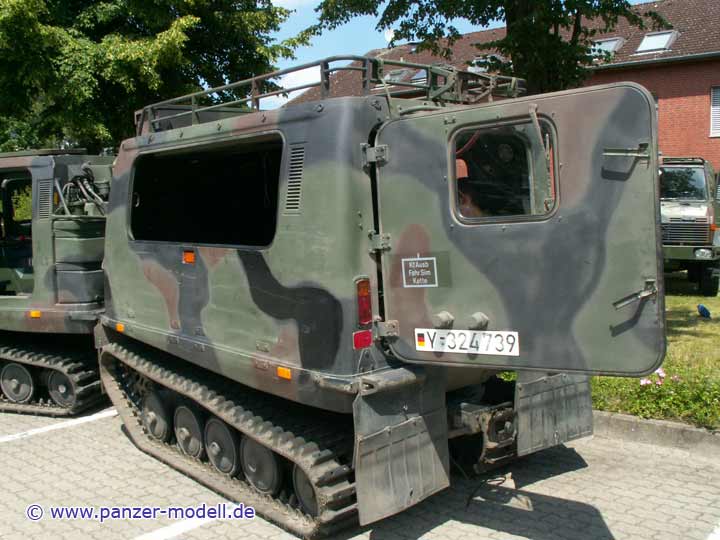

Hinterwagen von hinten links, geöffnete Heck und Seitenluke

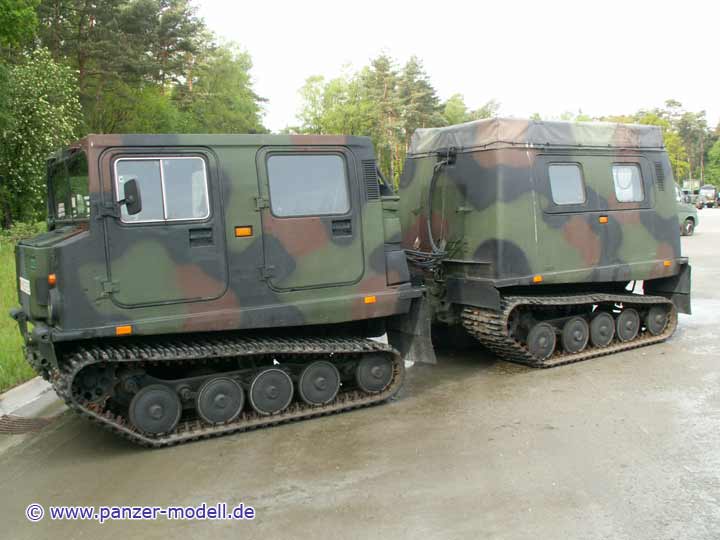

Gesamtansicht links

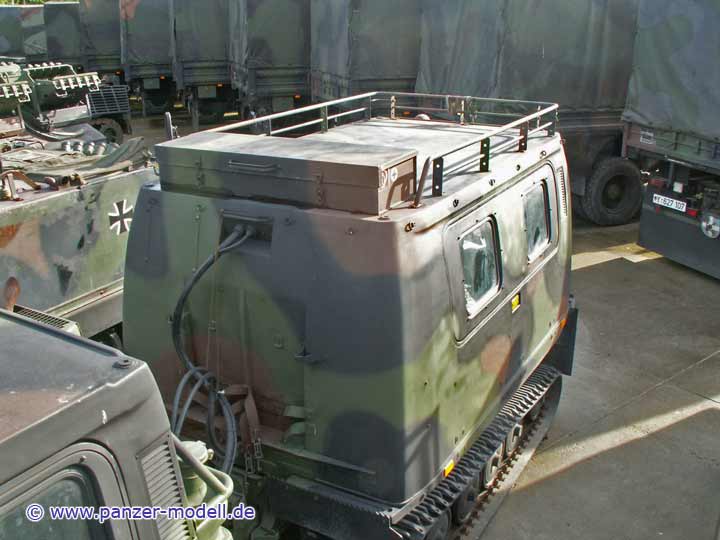

Hinterwagen vorn links

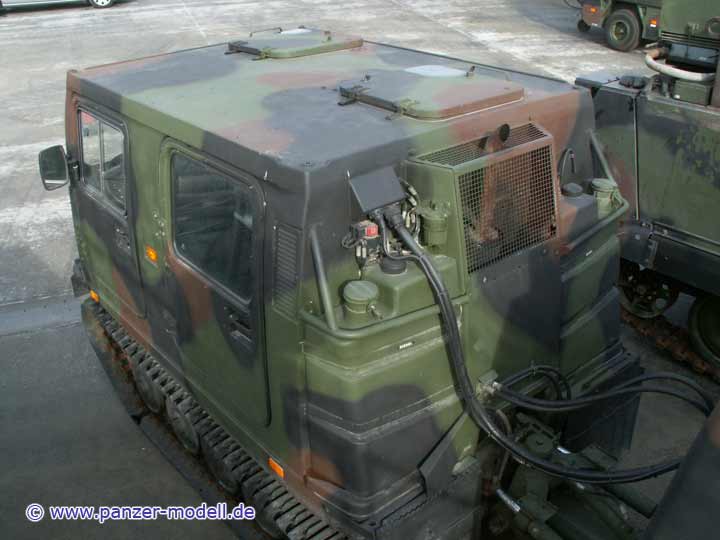

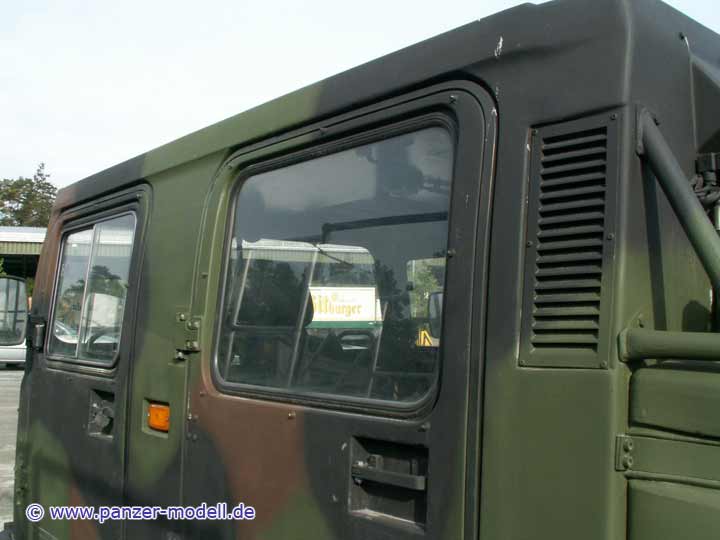

Vorderwagen hinten links

Vorderwagen links mit geöffneten Türen

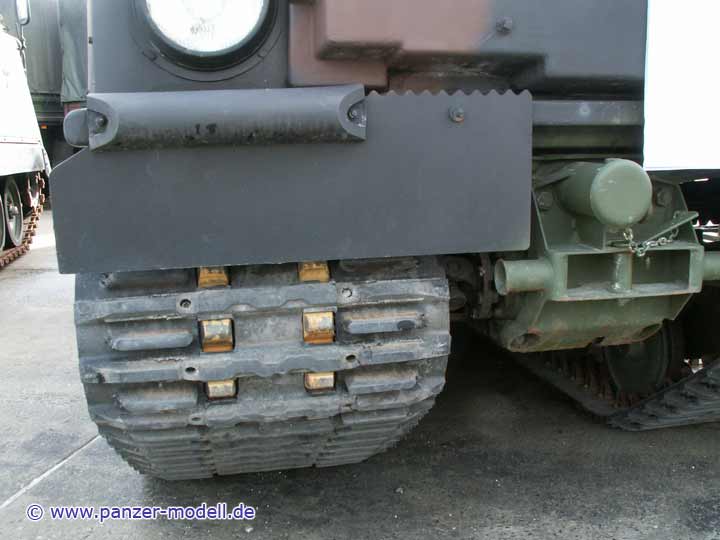

rechte Kette von vorn

Vorderwagen unterseite

Vorderwagen vorn rechts

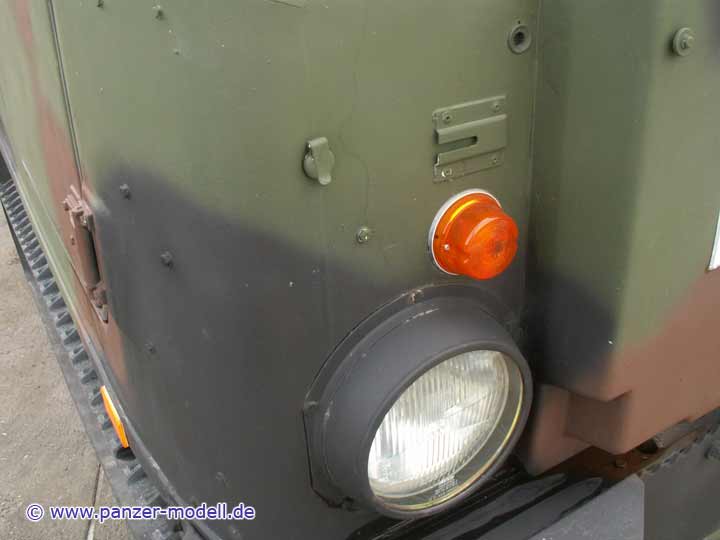

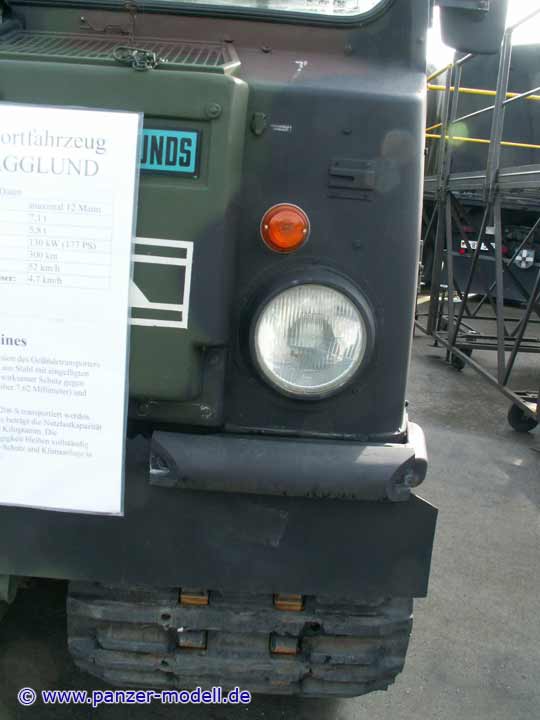

Scheinwerfer und Blinker vorn rechts

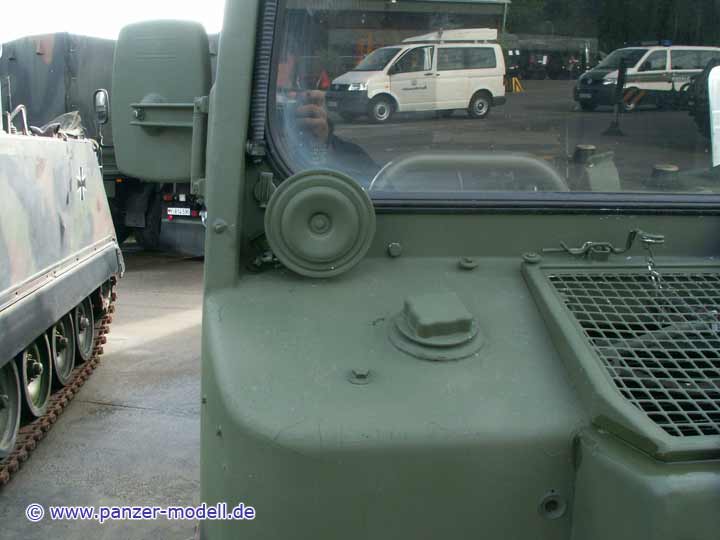

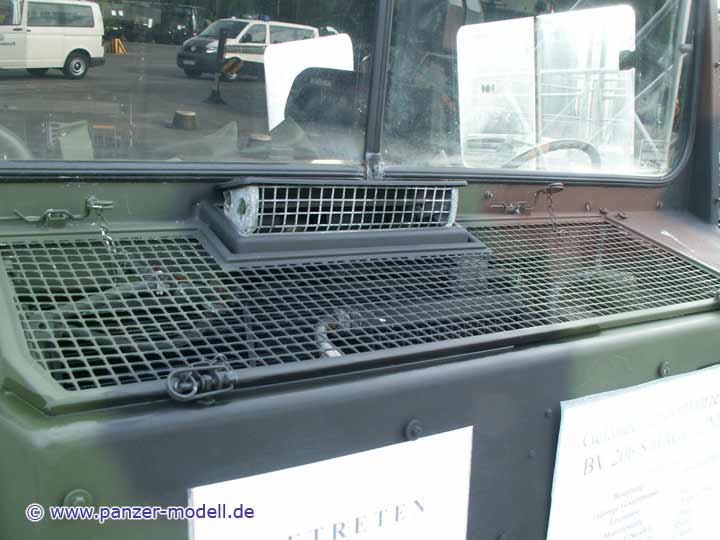

Lufteinlass vorn

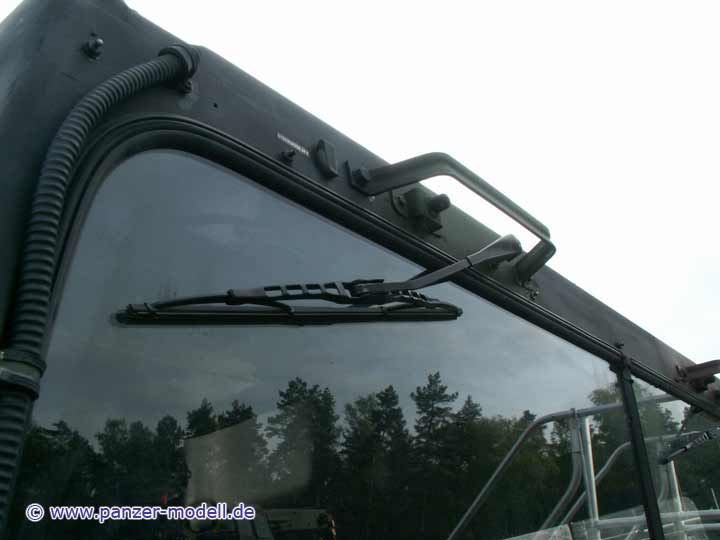

Scheinbenwischer vorn rechts

Scheinwerfer und Blinker vorn links

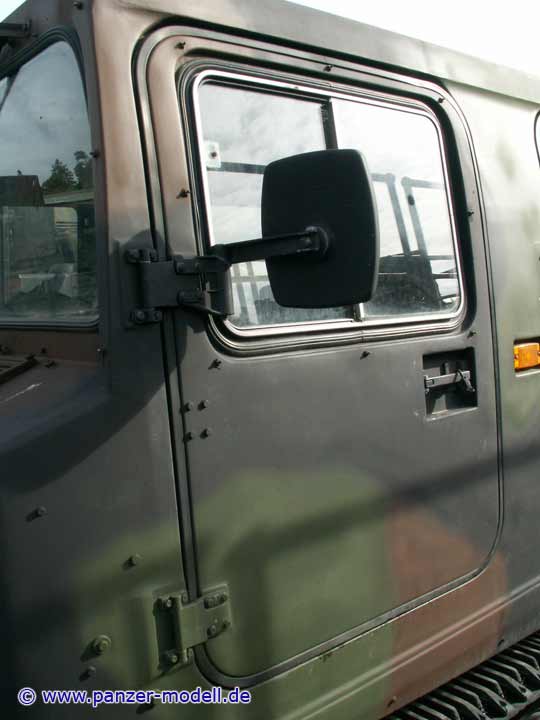

Fahrertür

linke Seite hintere Tür

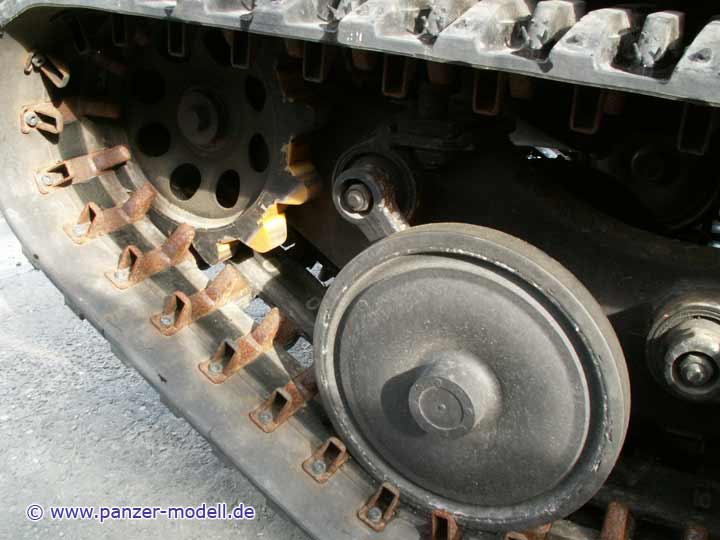

Treibrad und Laufrolle vorn

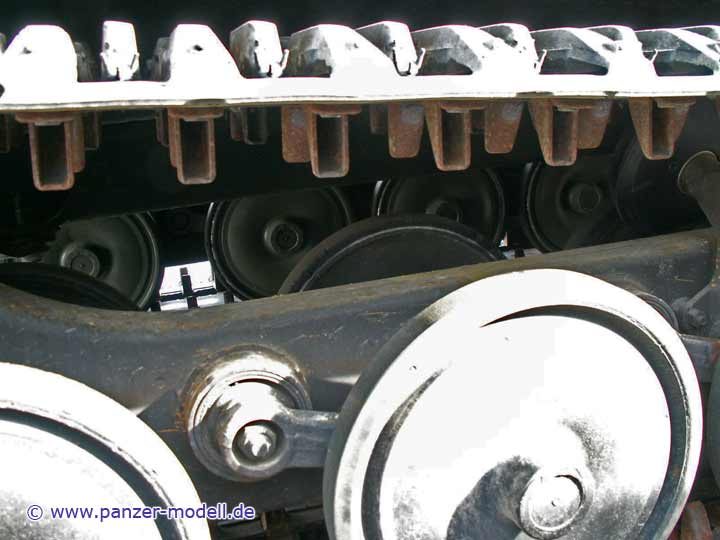

Laufrollen

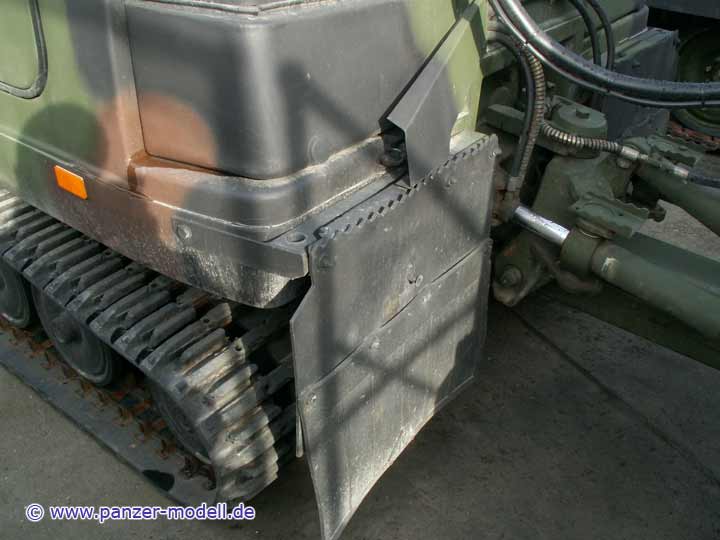

linke Seite Heckschmutzfänger Vorderwagen
