Jaguar 1

Seite 1 - Seite 2- Seite 3

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


Beleuchtungsanlage hinten rechts

untere Heckplatte links mit Aufstiegshilfe

untere Heckplatte mittig mit Leitkreuz

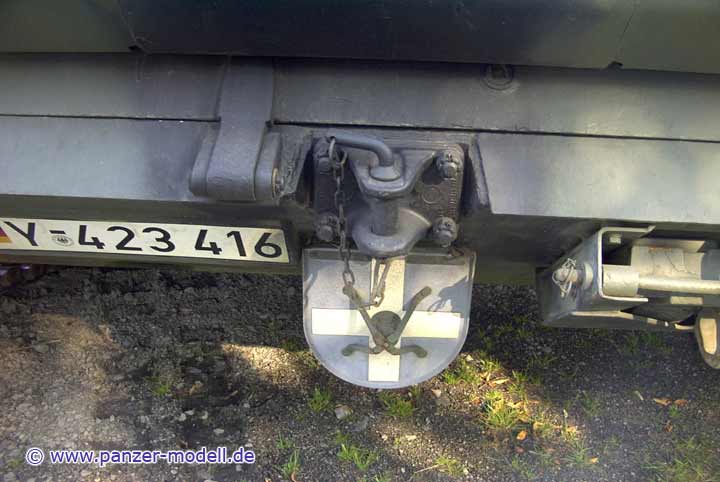

Ersatzkettenglieder untere Heckplatte rechts

rechte hintere Ecke

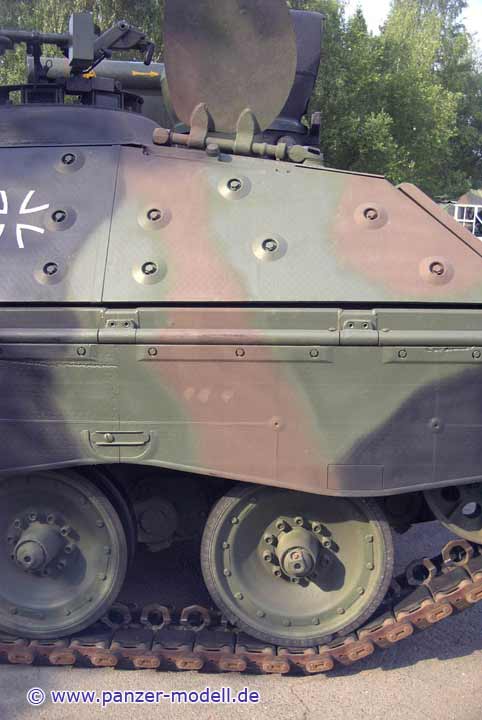

Detail einer Verschraubung der Zusatzpanzerplatten

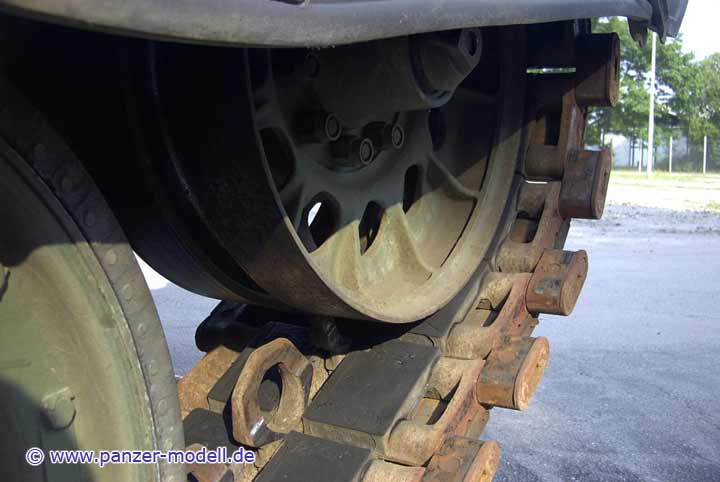

Laufrolle rechts

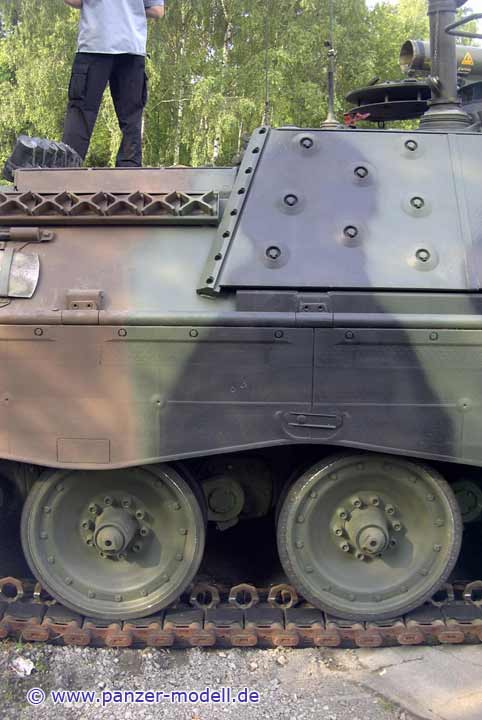

rechte Seite hinterer Teil

rechte Seite - Übergang Motordeck/Aufbau

rechte Seite Aufbau mittig

rechte Seite Aufbau vorderer Teil

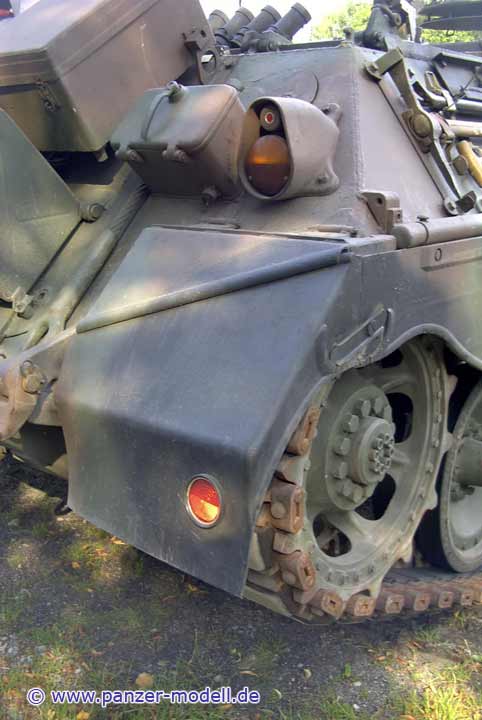

vordere rechte Ecke

Leitrad rechts - man achte auf Form der Kettenfphrungszähne

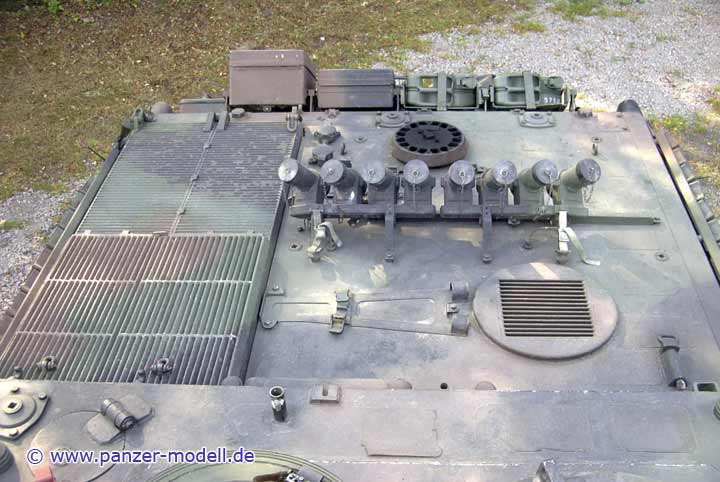

gesamtes Motordeck

Lüfter auf Motordeck

Heckseite des Aufbaus mittig

linker Teil der Heckseite des Aufbaus

Nebelwurfbecher auf Motordeck

rechte hintere Oberseite des Aufbaus mit Antennenfuß

linke hintere Oberseite des Aufbaus mit Antennenfuß

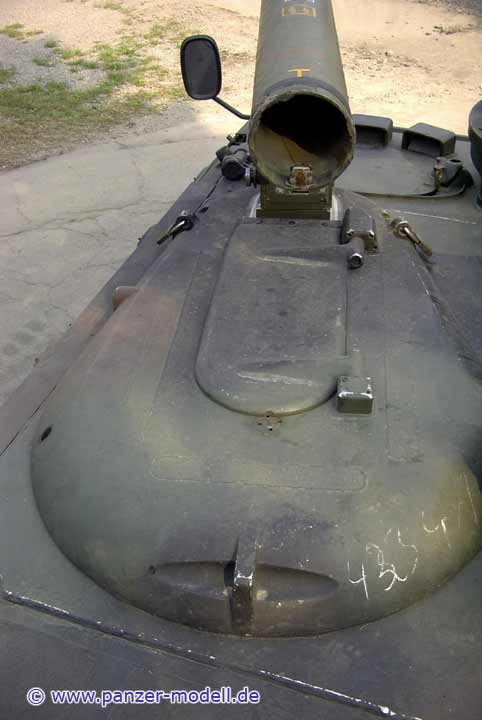

Klappe der HOT Waffenanlage von hinten

HOT Starter von rechts

HOT Starter von hinten links

HOT Starter von vorn
