Raketenwerfer 110 SF2 (LARS 2)

Das leichte Raketenartillerie System LARS 2 basiert im Grunde auf dem 110mm Mehrfachraketenwerfer, der bereits auf dem KHD Jupiter Fahrgestell als LARS 1 im Einsatz war, jetzt auf dem MAN 7t gl 6x6 LKW.
Der Raketenwerfer besteht aus zweiRohrpaketen mit jeweils 18 Startröhren für Splitter-, Minen- oder Nebelgefechtsköpfe auf 110mm Raketen.
Die Umrüstung der Raketenwerfer auf den MAN erfolgte ab etwa 1981 mit einem kleinen elektronischen Modernisierungsprogramm.
Im Jahr 2000 sind die letzten LARS Werfer aus der Nutzung gegangen.
Die 36 Raketen des Werfers konnten in einer Salve innerhalb von 18 Sekunden zwischen 6 und 14km weit verschossen werden.

In Marschstellung ist das Fahrzeug 8,28m lang, 2,50m breit und 2,99m hoch. Der 320PS starke Motor bringt das Fahrzeug auf maximal 90km/h. Das Gefechtsgewicht beträgt 17,5t.  Die Crew besteht aus 3 Soldaten - dem Fahrer, dem Bediener und dem Kommandanten.

Vielen Dank für ergänzende Fotos an Arnd Baumgardt, Wolfgang Canisius, Wolfgang Igert, Christoph Knöckel, Ralf Schulte und Thomas Lendorf.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


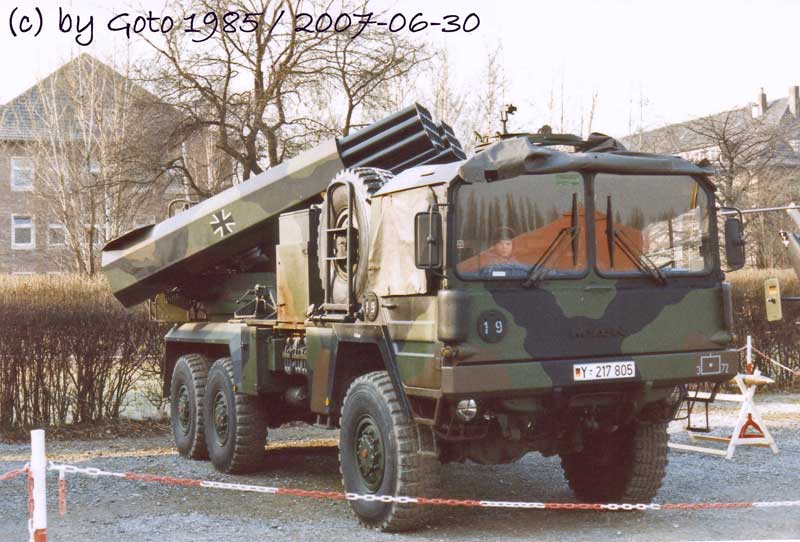

Gesamtansicht vorn rechts
© Wolfgang Canisius

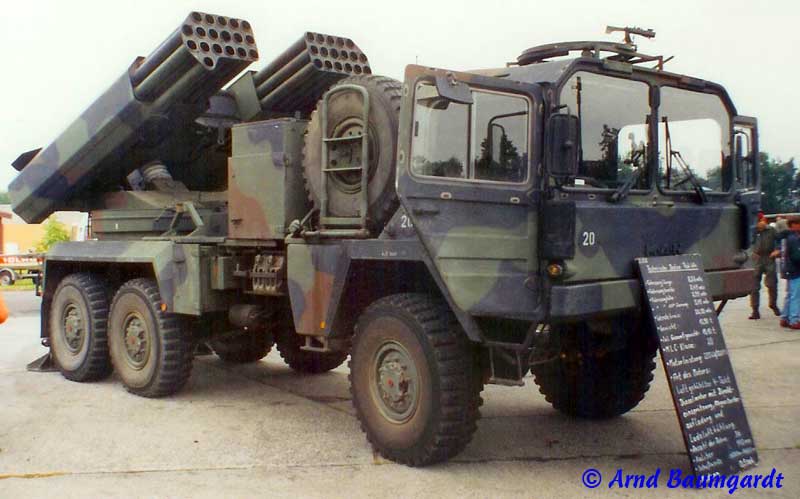

Gesamtansicht vorn rechts
© Arnd Baumgardt

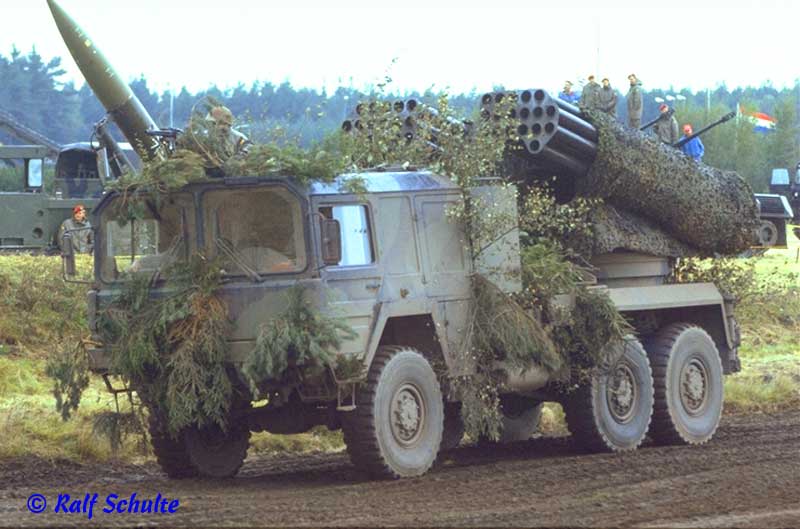

Gesamtansicht vorn links, getarnt
© Ralf Schulte

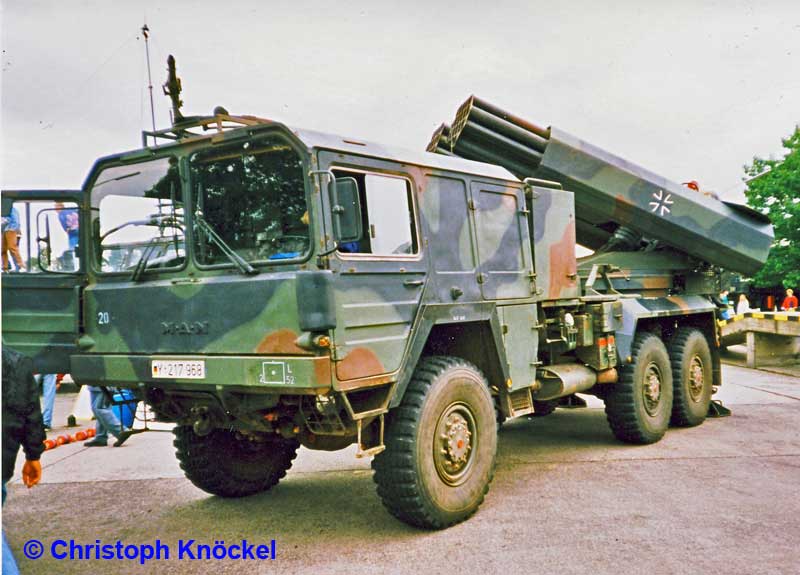

Gesamtansicht vorn rechts
© Christoph Knöckel

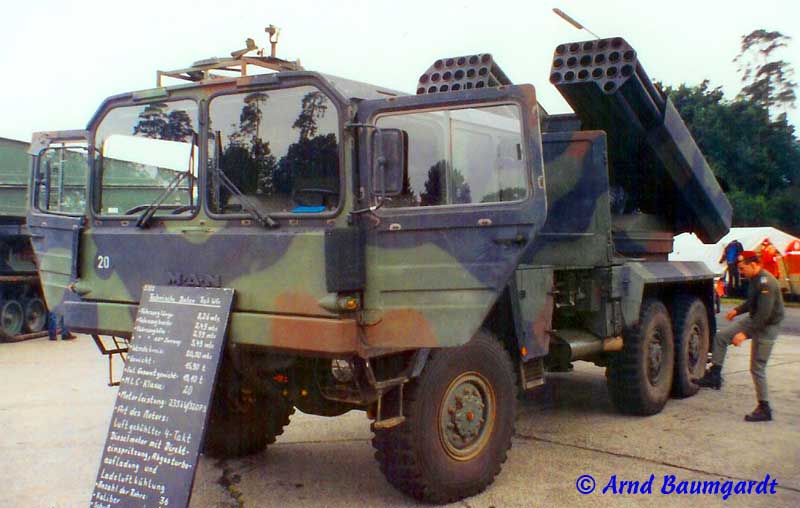

Gesamtansicht vorn links
© Arnd Baumgardt

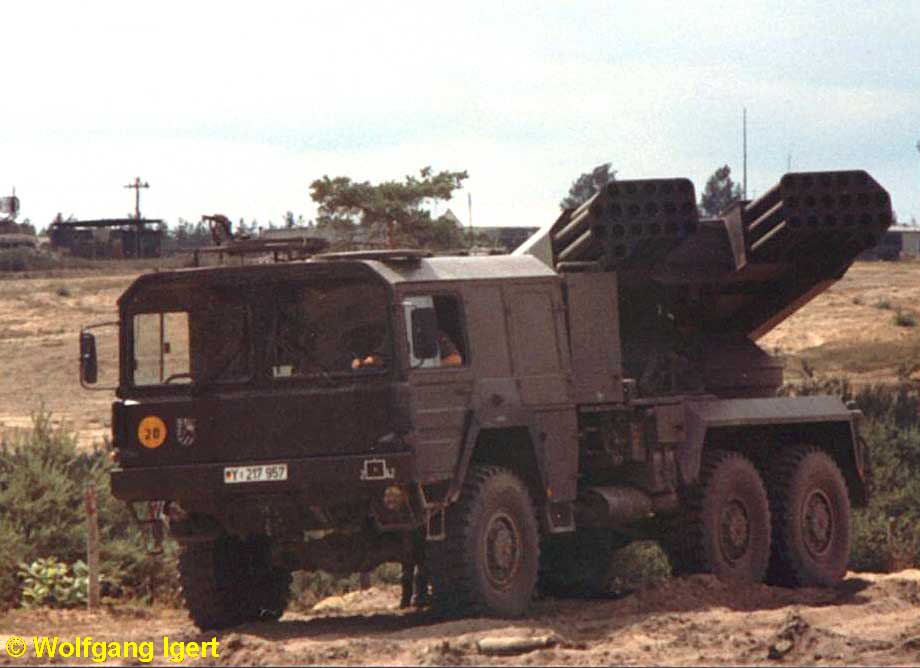

Gesamtansicht vorn links, noch in gelboliv
© Wolfgang Igert

Gesamtansicht links
© Arnd Baumgardt

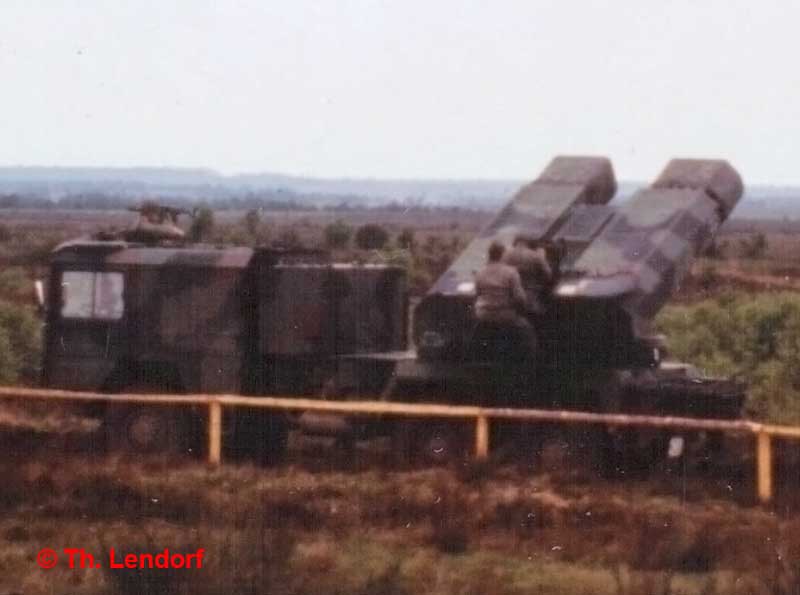

Gesamtansicht links, Werfer auf 3 Uhr
© Thomas Lendorf

Gesamtansicht hinten links
© Otto Georg

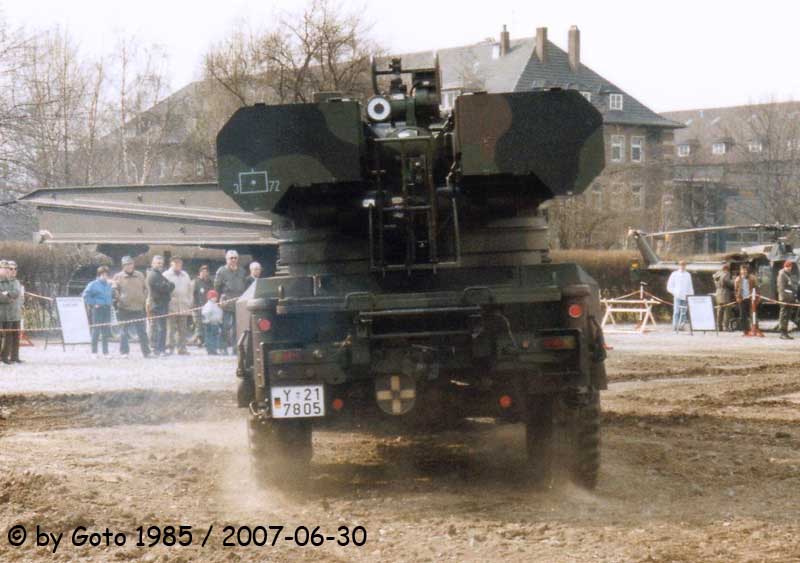

Gesamtansicht Heck
© Wolfgang Canisius

Gesamtansicht hinten rechts
© Wolfgang Canisius

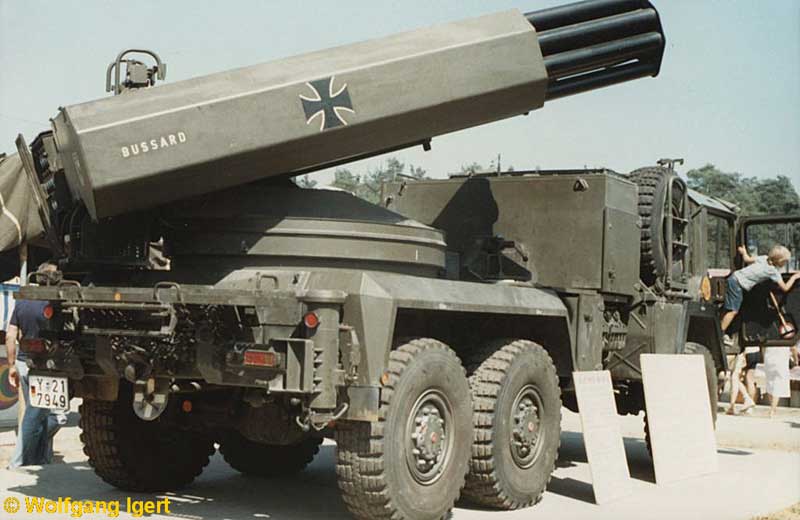

Gesamtansicht hinten rechts
© Wolfgang Igert

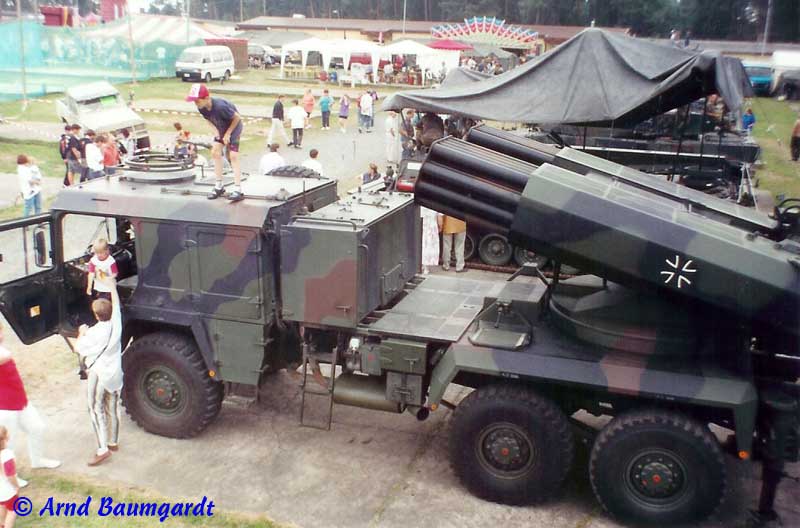

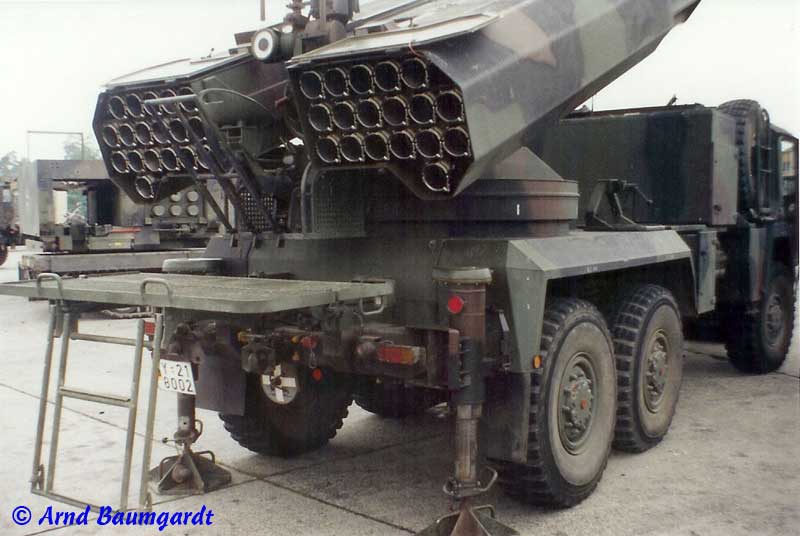

Gesamtansicht hinten rechts, geöffnete Rohrpakete
© Arnd Baumgardt

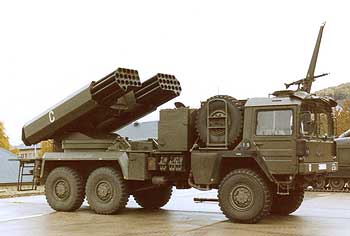

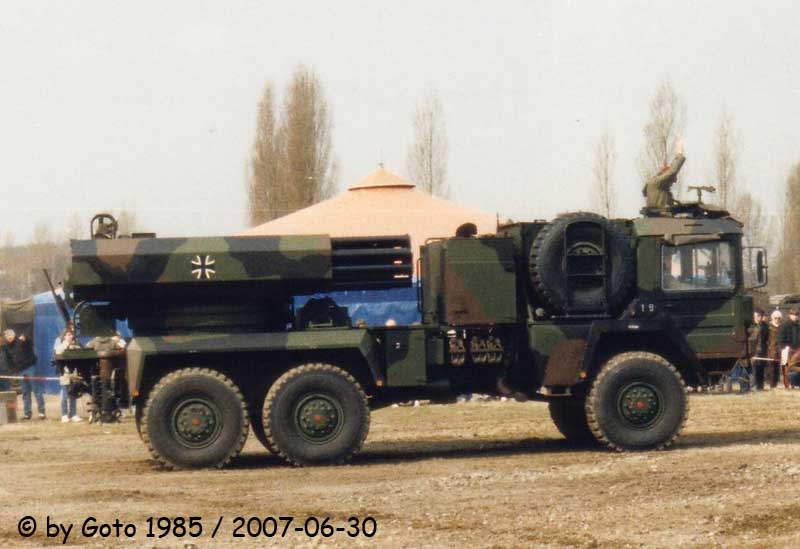

Gesamtansicht rechts, Fahrstellung
© Wolfgang Canisius

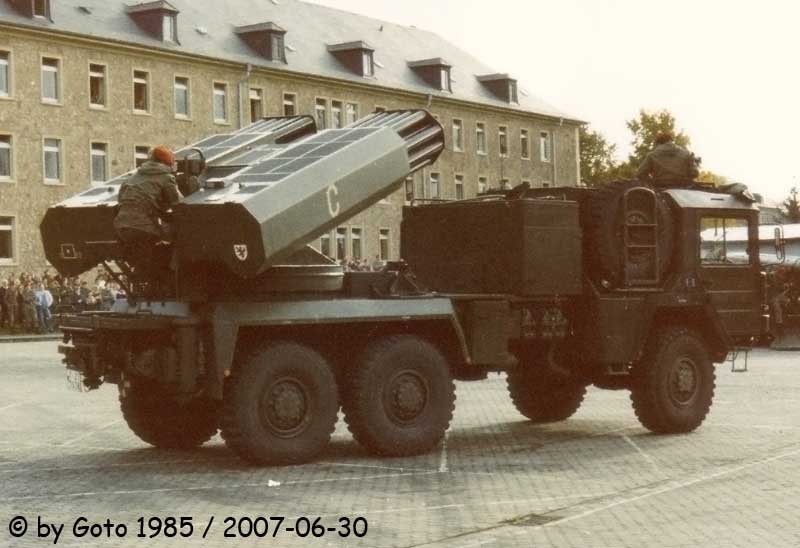

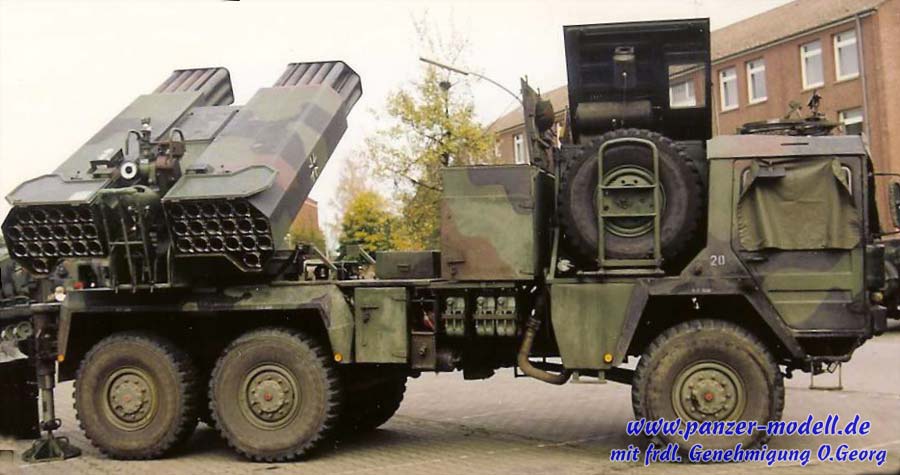

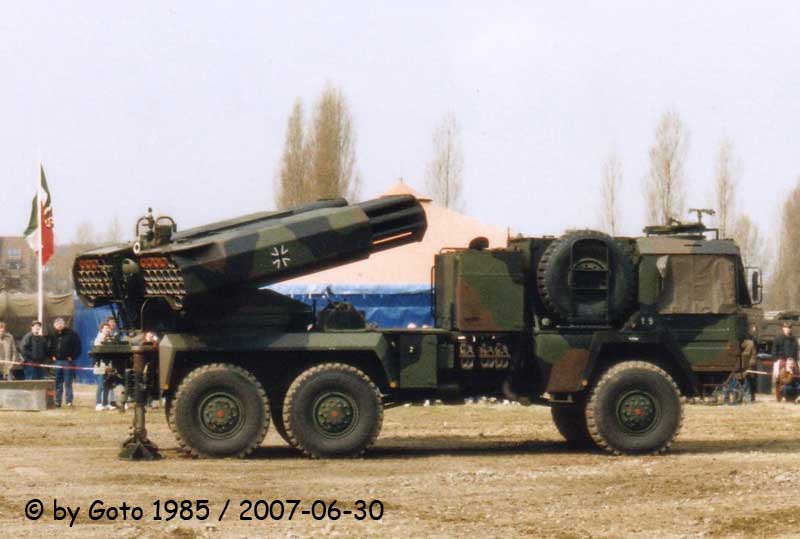

Gesamtansicht rechts, fertigmachen zur Feuerbereitschaft
© Wolfgang Canisius

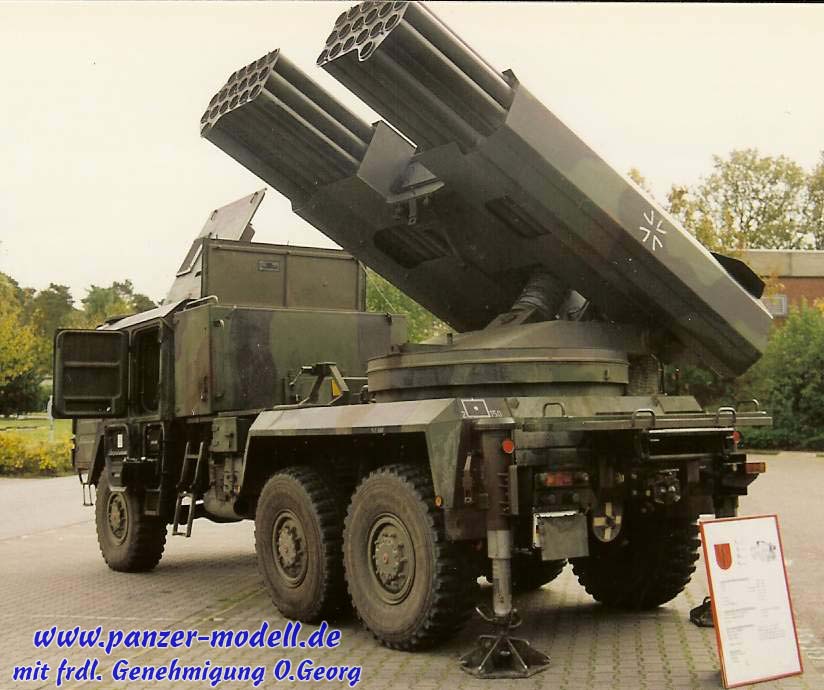

Gesamtansicht rechts
© Otto Georg

Ersatzradhalter

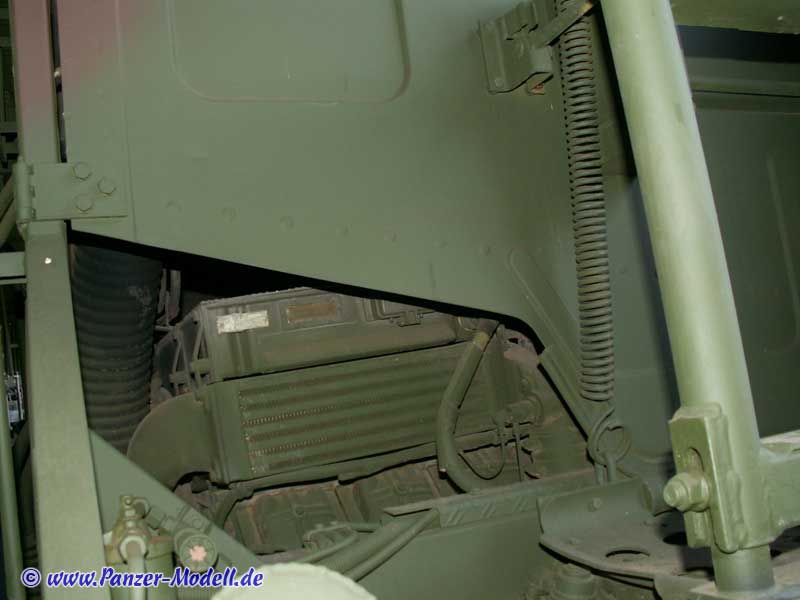

Blick von rechts auf Motor, normalerweise durch Ersatzrad verdeckt

rechte Seitem, Kiste hinter Fahrerhaus

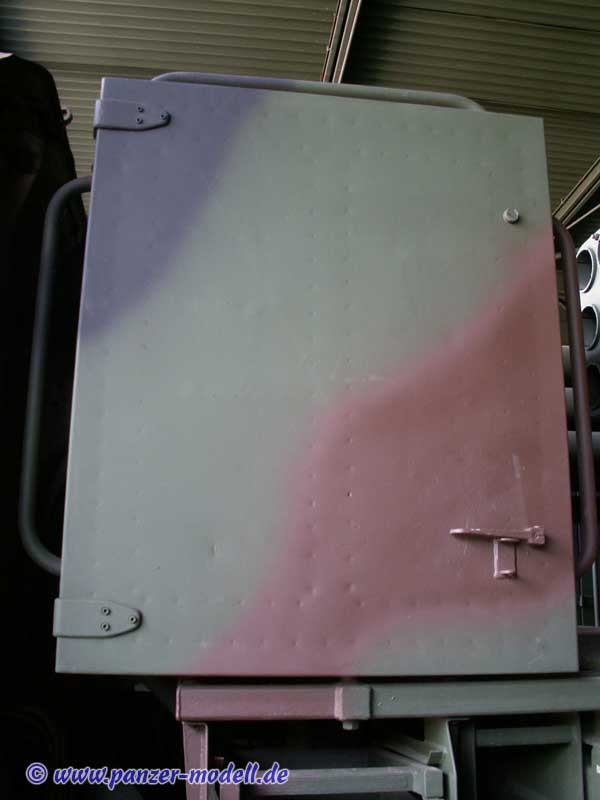

Rückseite, der Kiste hinter Fahrerhaus

Staufächer, rechts

Stützstempelfuß-Halterung rechts

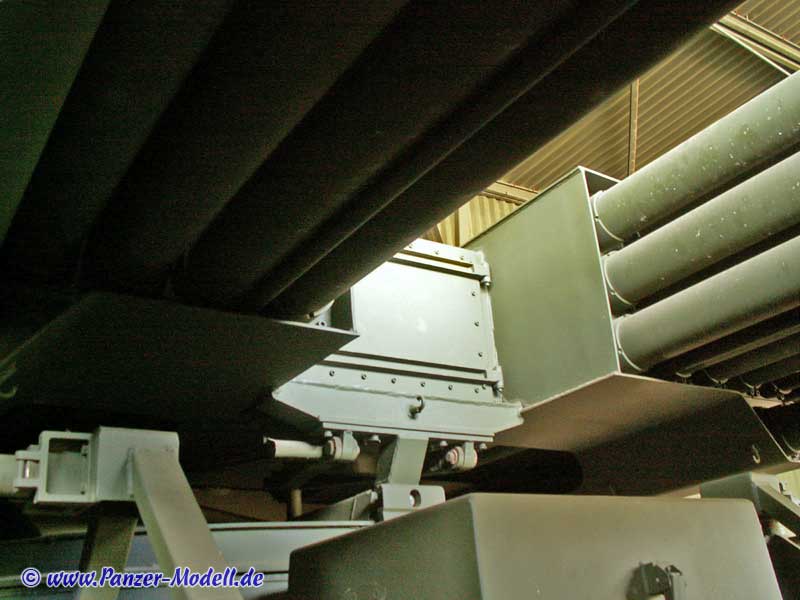

Unterseite Werferpakete

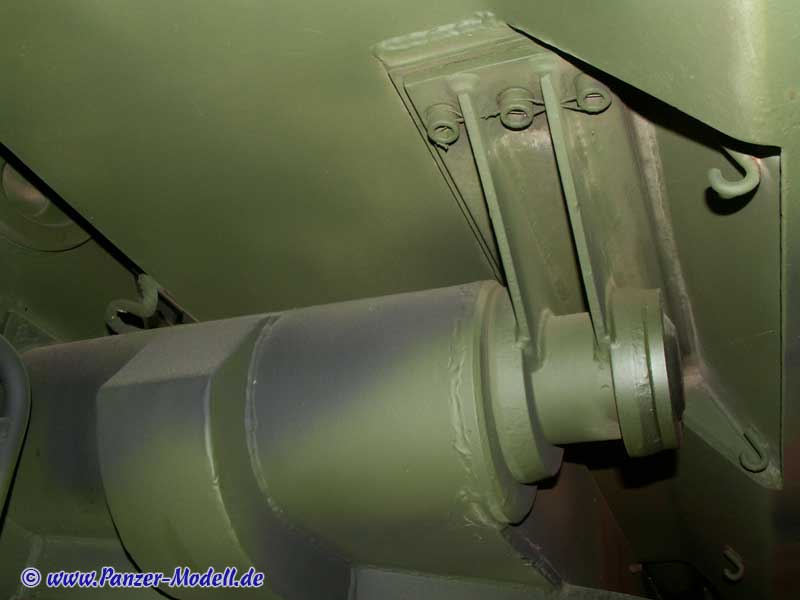

Werferpaketscharnier rechts, von hinten

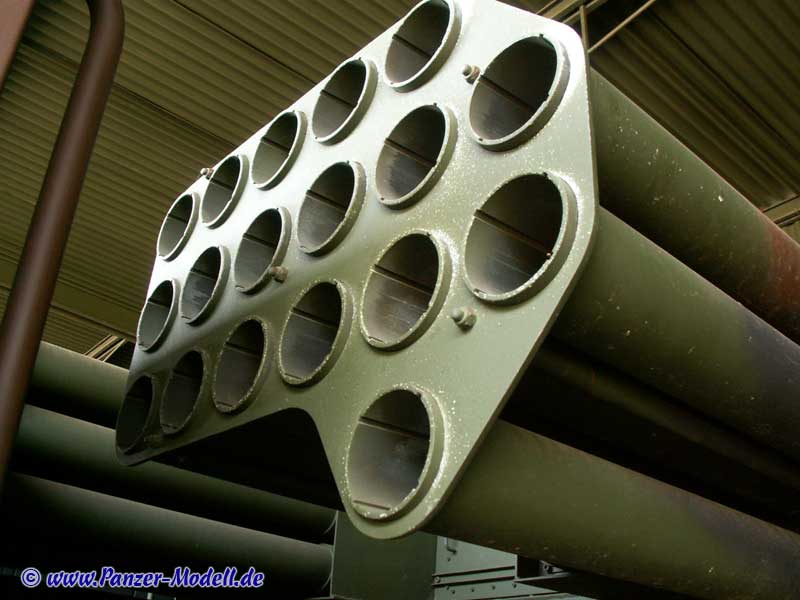

Heckseite, rechtes Werferpaket

Heckseite von rechts

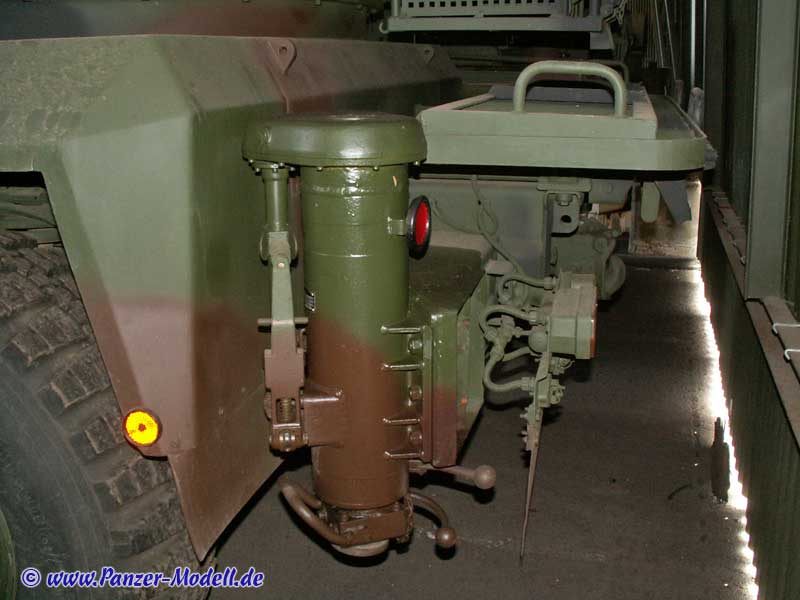

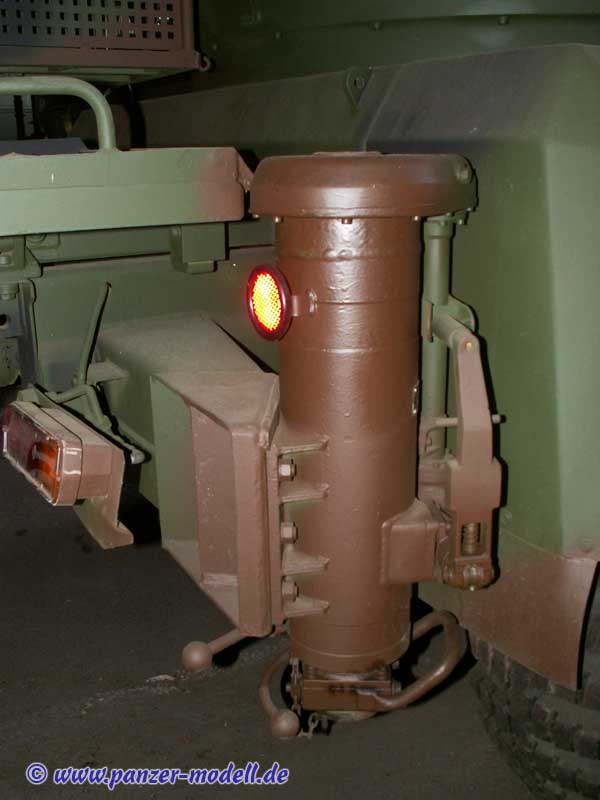

rechter Hydraulikstempel

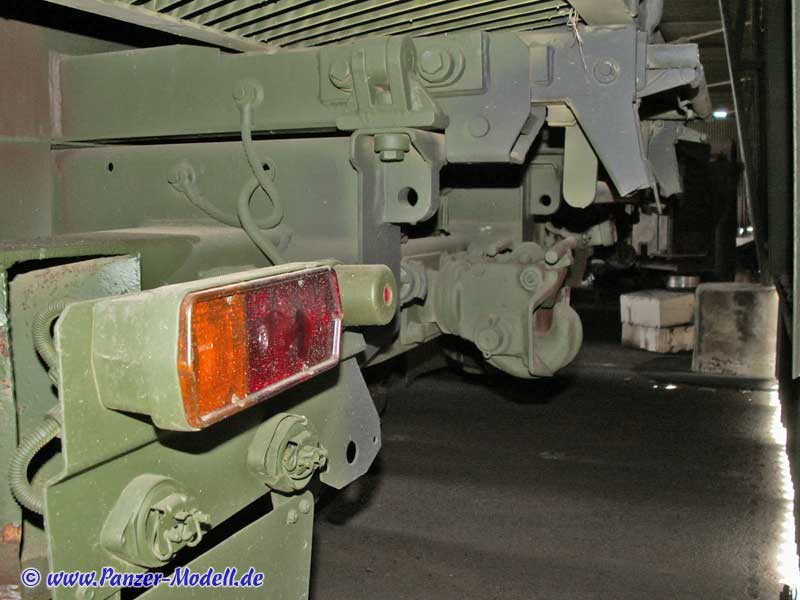

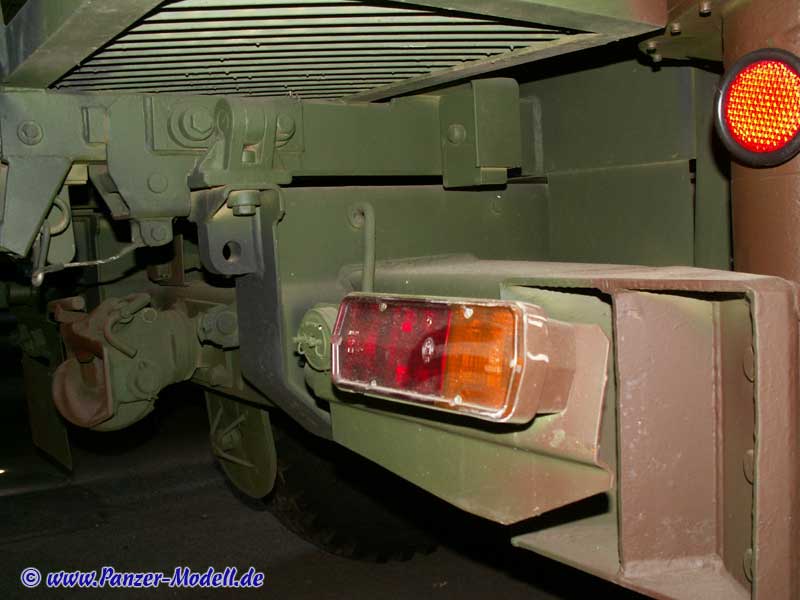

Beleuchtungsanlage hinten rechts

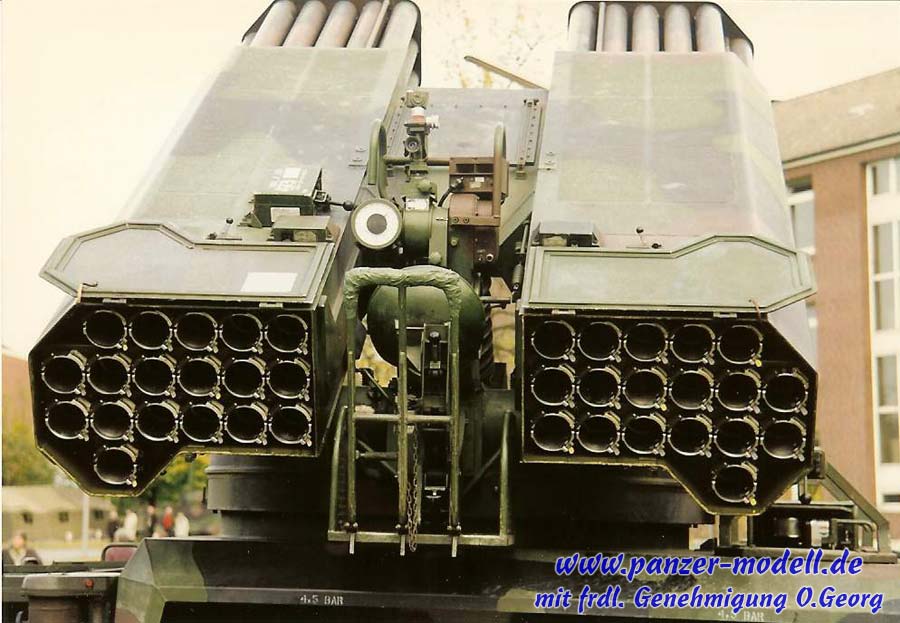

Gesamtansicht Ober-/Rückseite Werfer
© Otto Georg

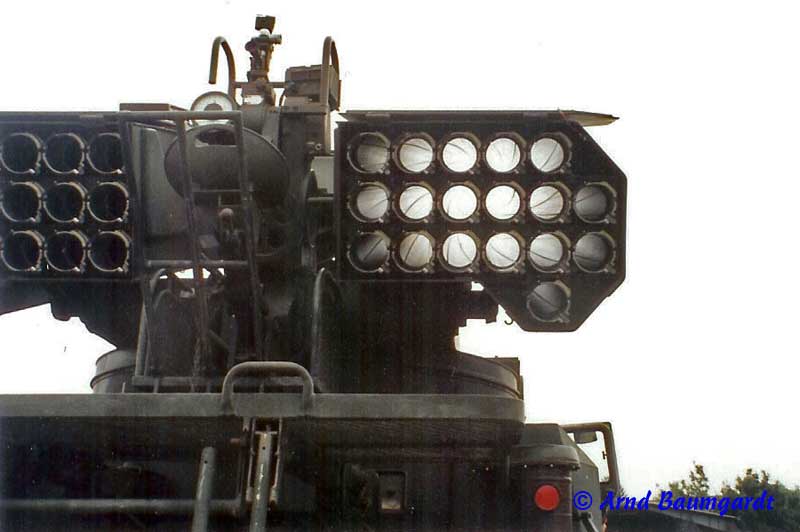

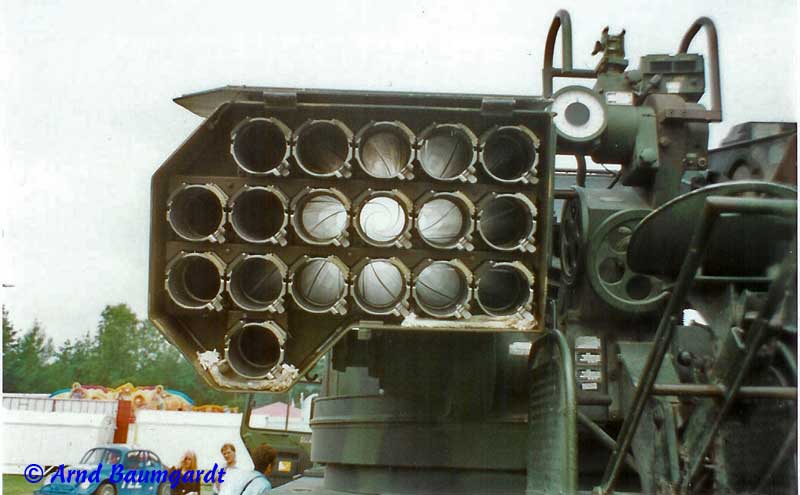

offene, leere Rohrpakete
© Arnd Baumgardt

offene, leere Rohrpakete
© Arnd Baumgardt

Beleuchtungsanlage hinten links

linker Hydraulikstempel

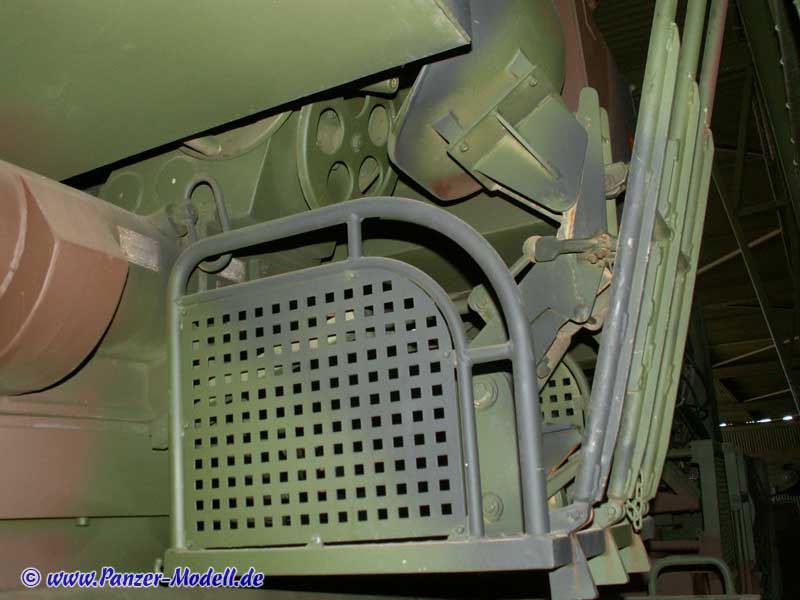

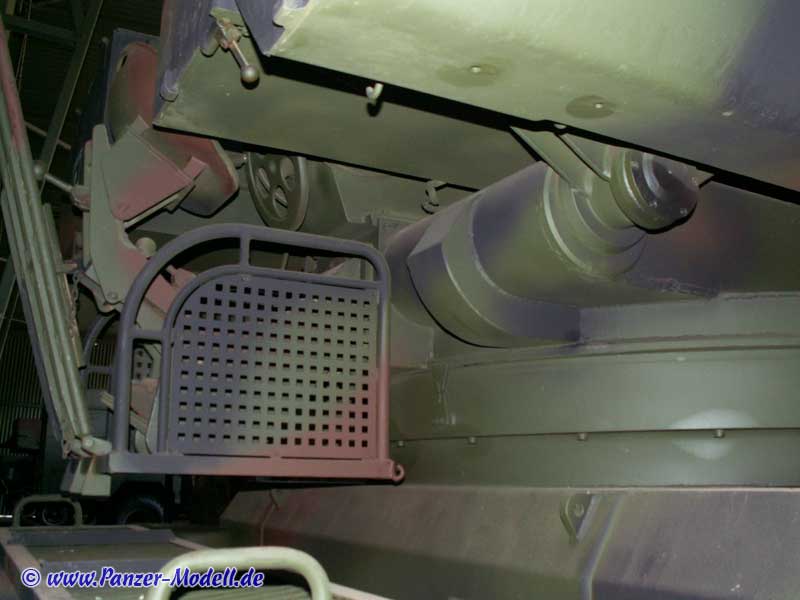

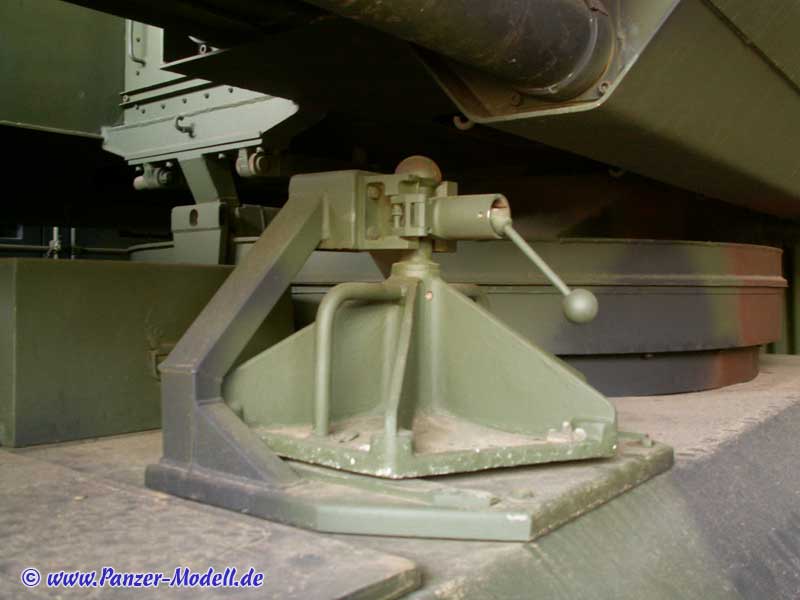

Sitz für Geschützbediener

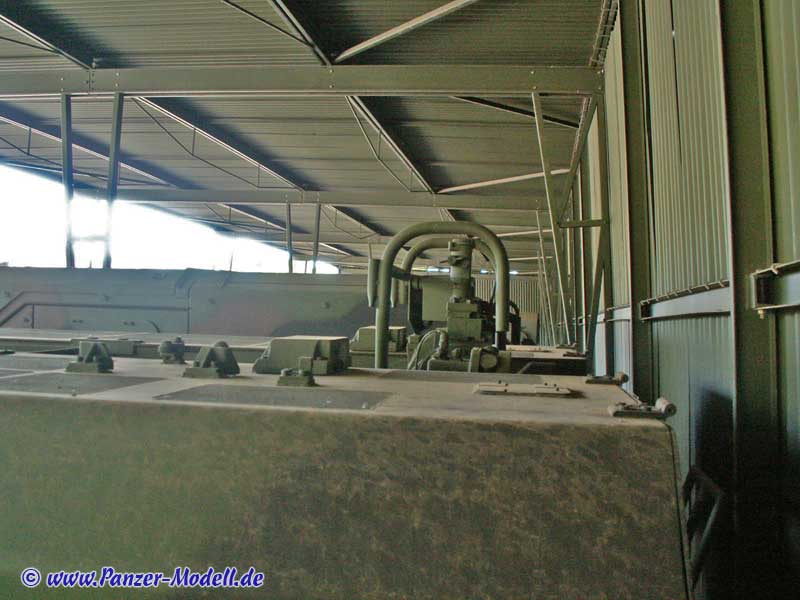

hintere Oberseite Rohrpakete

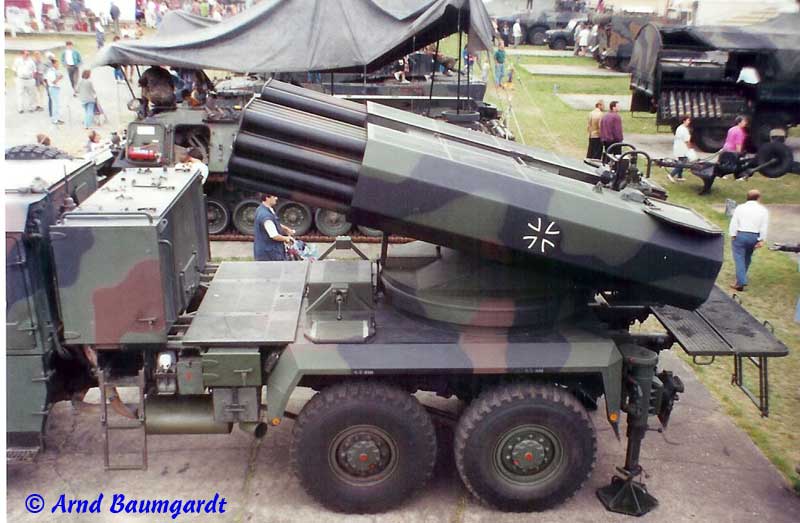

linke, hintere Seite
© Arnd Baumgardt

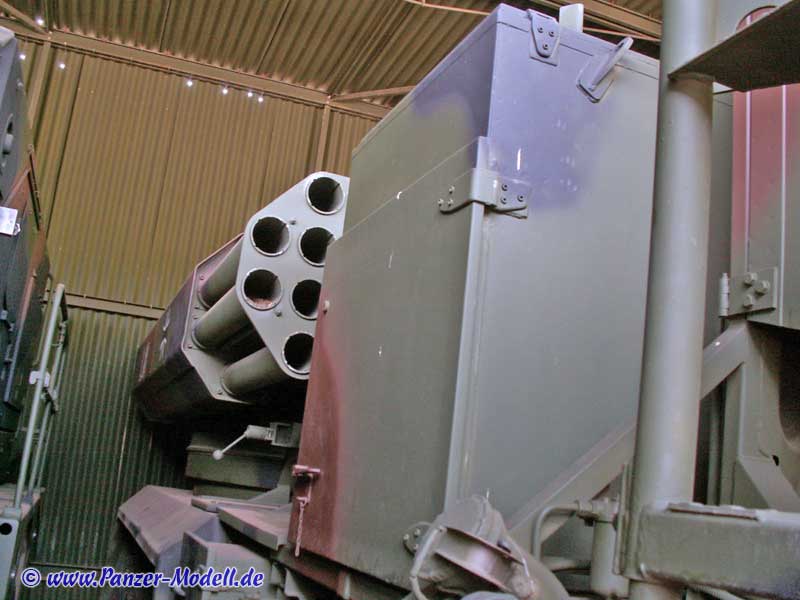

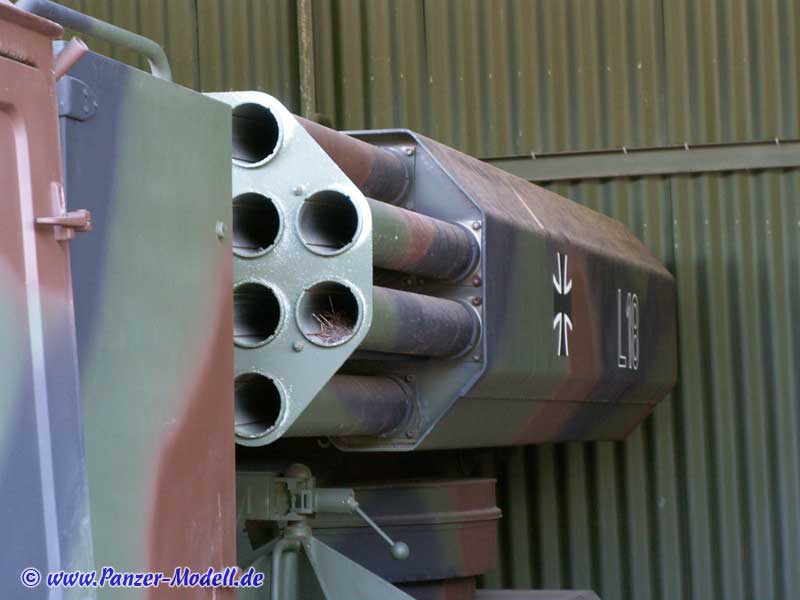

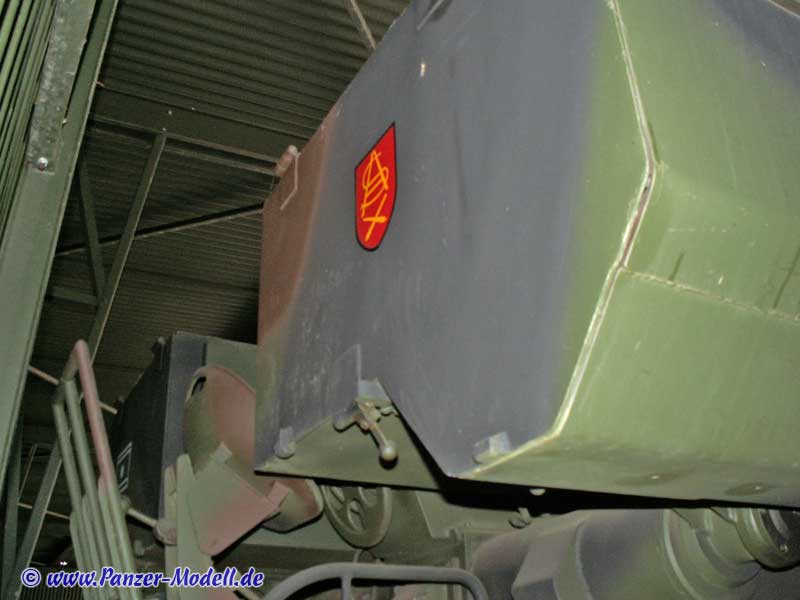

linkes Rohrpaket von schräg vorn

linkes Rohrpaket

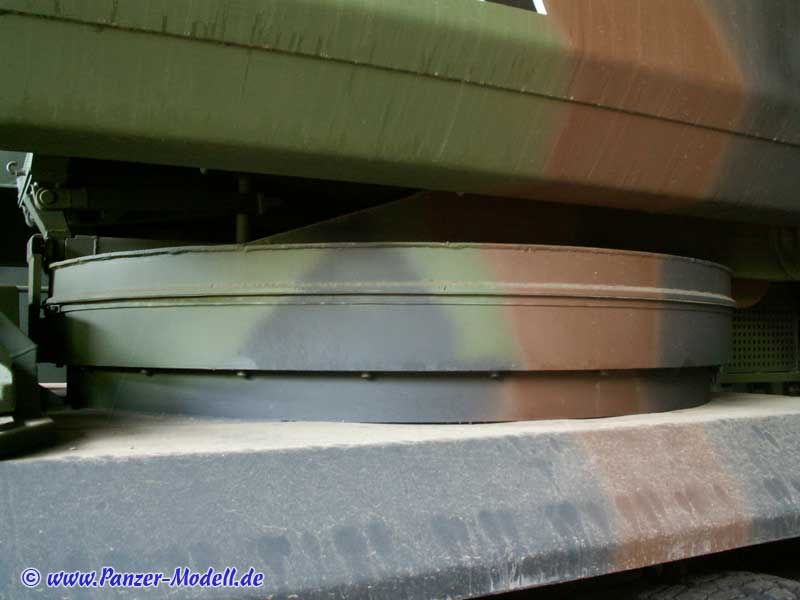

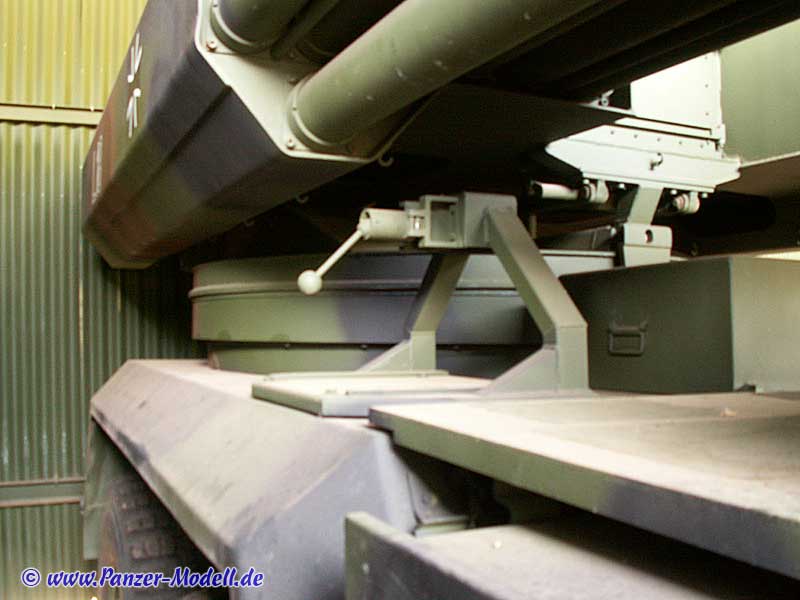

Drehringtraverse von links

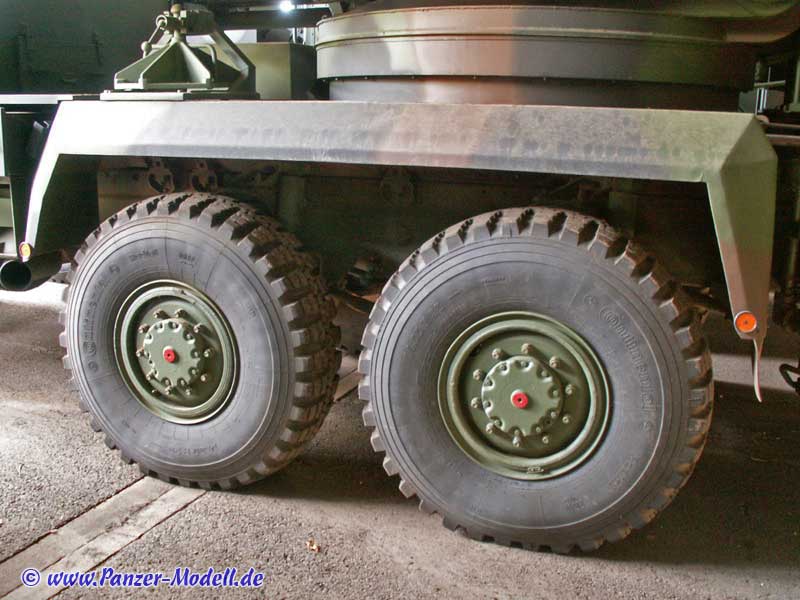

linkes, hinteres Räderpaar

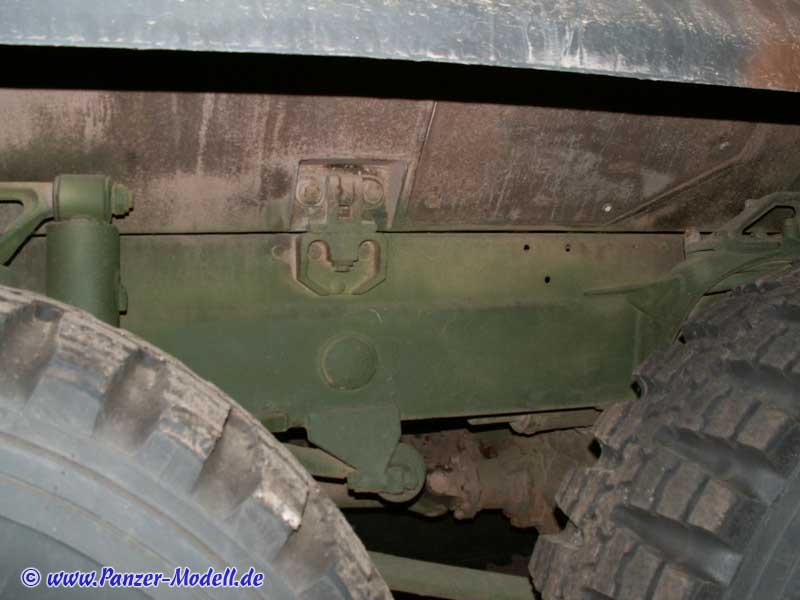

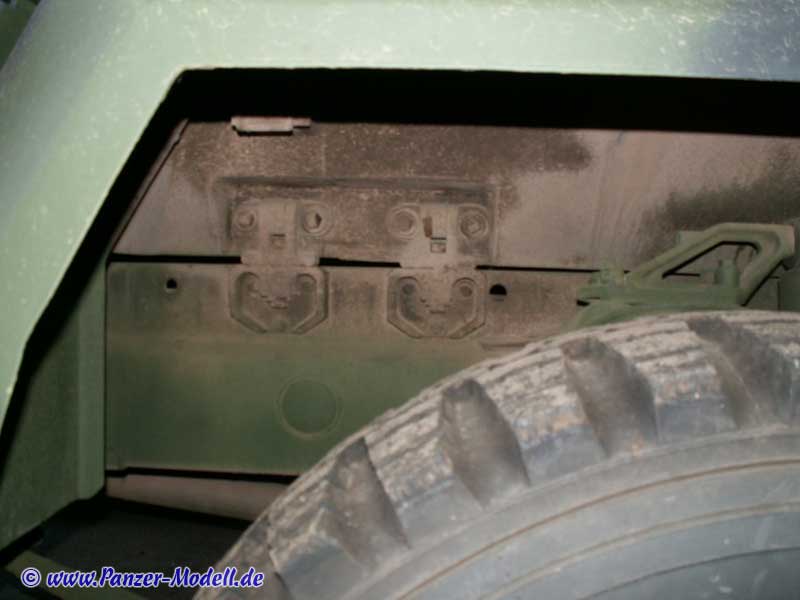

Blick zwischen linkem Räderpaar auf Rahmen

Blick vor hinterem, linken Räderpaar auf Rahmen

Stützstempelfuß in Halterung links

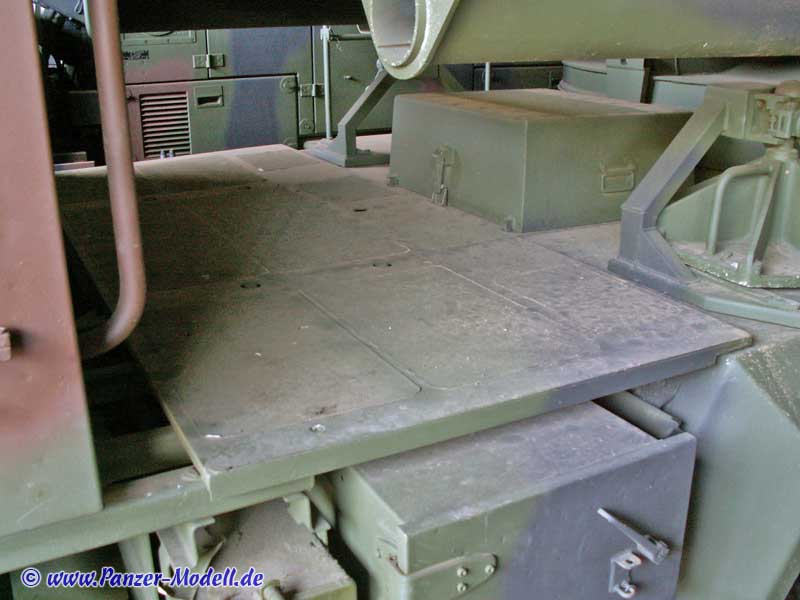

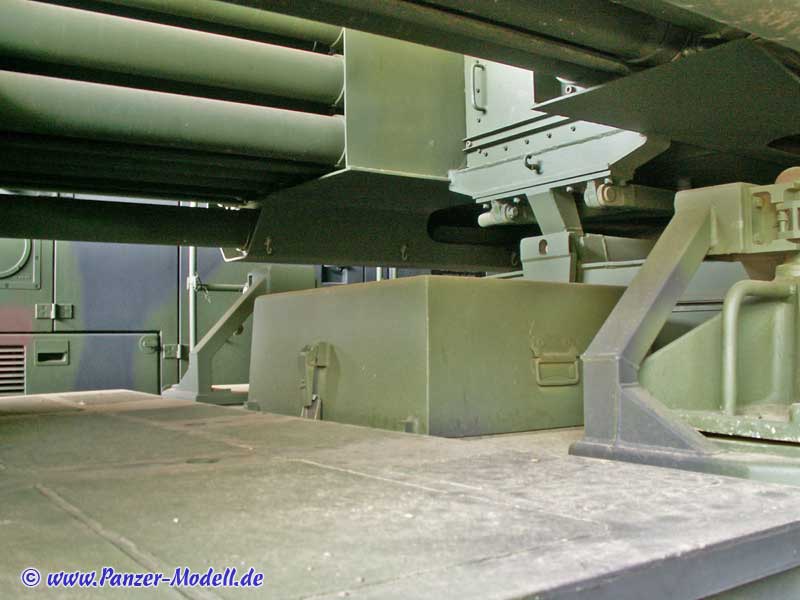

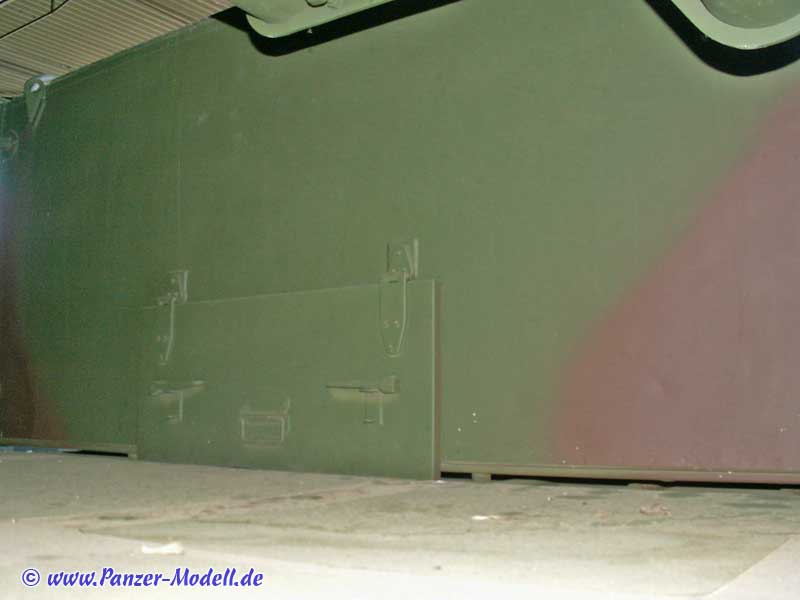

Bodenfläche unter Werferpaketen von links

Bodenfläche unter Werferpaketen von links

Kiste hinter Fahrerhaus von links

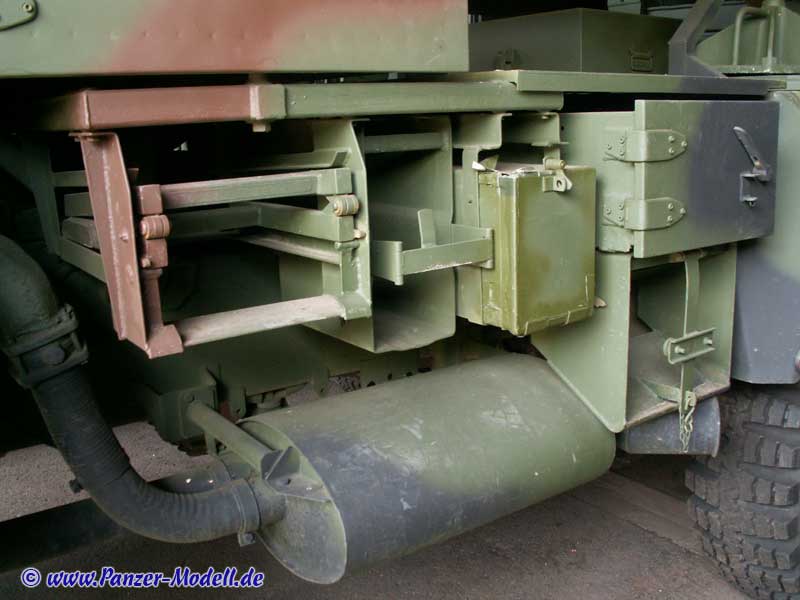

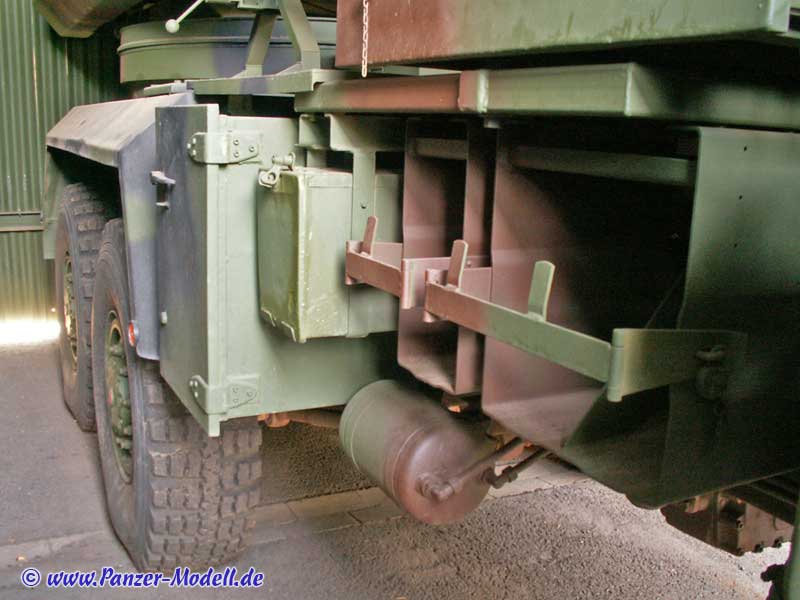

Staukisten und Auspuff links

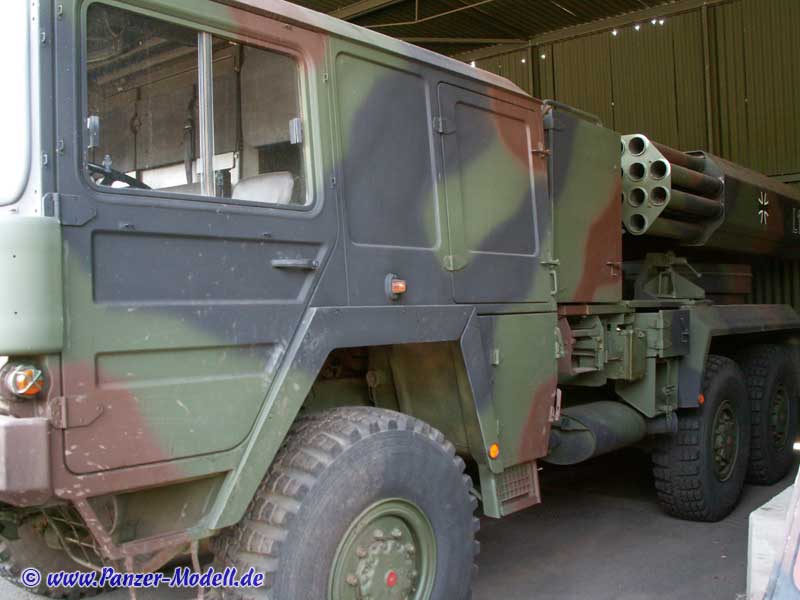

linke Fahrerhausseite
