Brückensystem Leguan 28m auf Leopard 2 (Erprobungsmuster Bw)

Der Panzerschnellbrücke Leguan wurde von MAN Mobile Bridges entwickelt und von KMW weltweit vertrieben.
Das Brückensystem kann auf verschiedenen Trägerfahrzeugen verlastet werden. Die Brücke selbst besteht aus einer Aluminiumlegierung mit einer Breite von 4,01 Metern, einer Gesamtlänge von 26 Metern und einem Gesamtgewicht von 10,5 Tonnen. Mit ihr ist es möglich Gewässer und Schluchten bis 24 Meter Breite im Gefecht zu überwinden. Die Auslegung ist nach Verbesserungen für die Militärische Lastenklasse 80 und Ausnahmelast MLC110 zugelassen.
Durch Entfernungsmessgeräte, Wärmebildgerät und CCD-Kamera ist ein Verlegevorgang auch in der Nacht möglich.
Finnland nutzt das Leopard 2 Fahrgestell mit 26m Brücke für dieses Brückenverlegesystem, das seit 2009 auch von der Bundeswehr erprobt wird.

Das hier gezeigte System ist das Erprobungsmuster mit der 26m Brücke. Die Bundeswehr erwägt mittlerweile das System in der Ausführung mit 2x 14m Einzelbrücken.

Das Leguan System auf Leopard 2 ist etwa 15m lang, 4m breit und 4m hoch.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

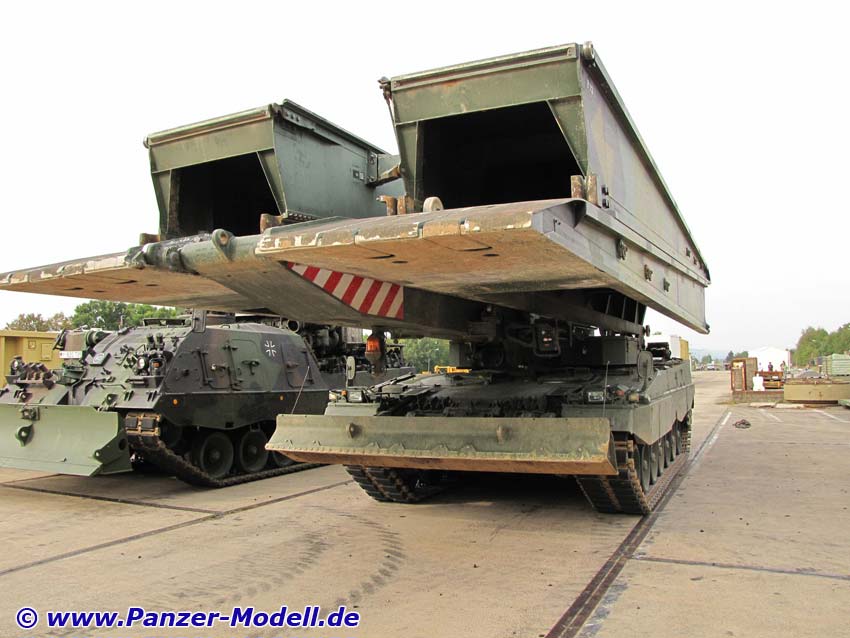

Gesamtansicht vorn

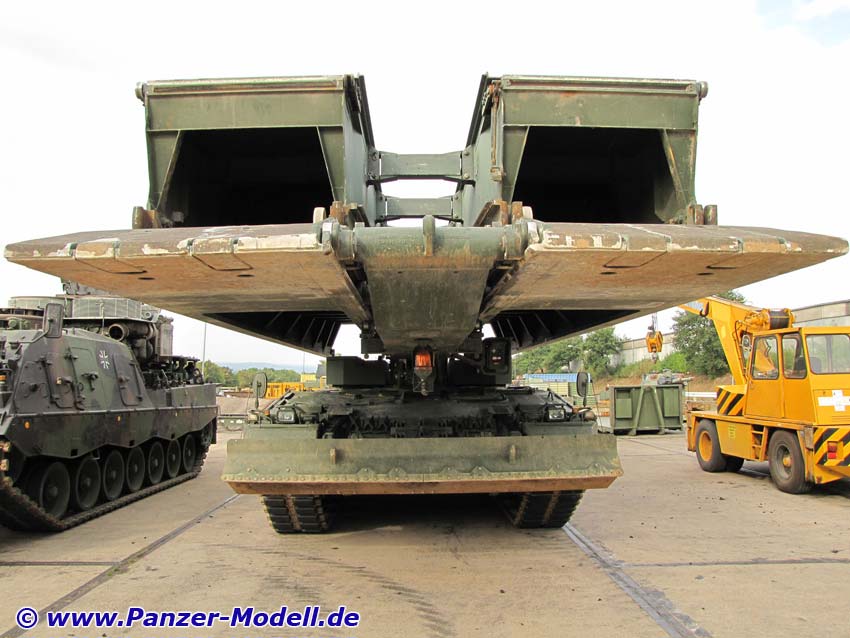

Frontansicht

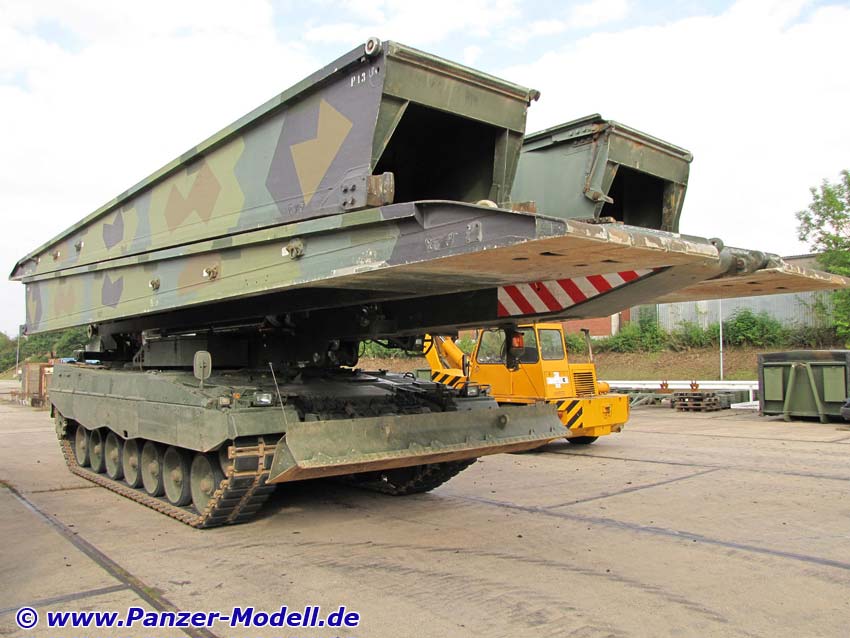

Gesamtansicht vorn links

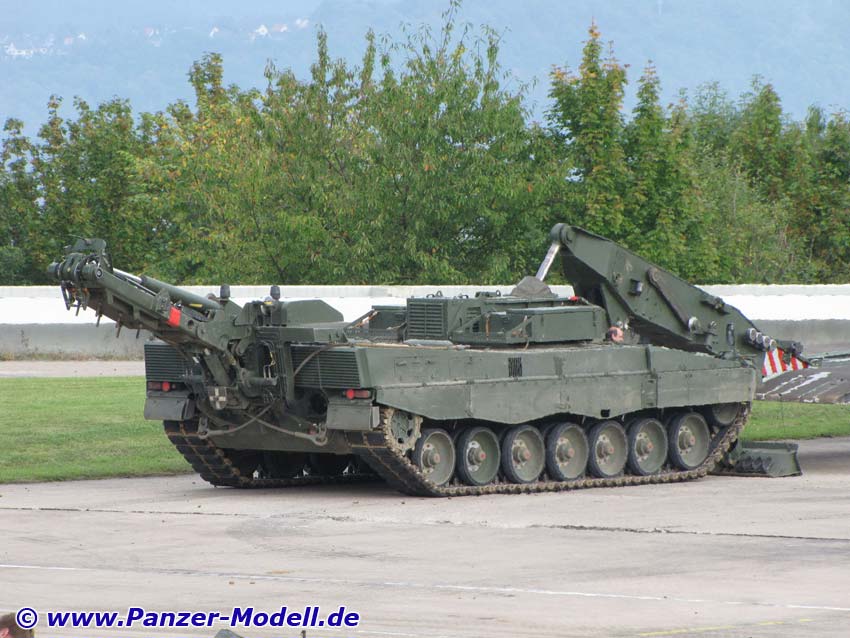

Gesamtansicht vorn links ohne Brücke

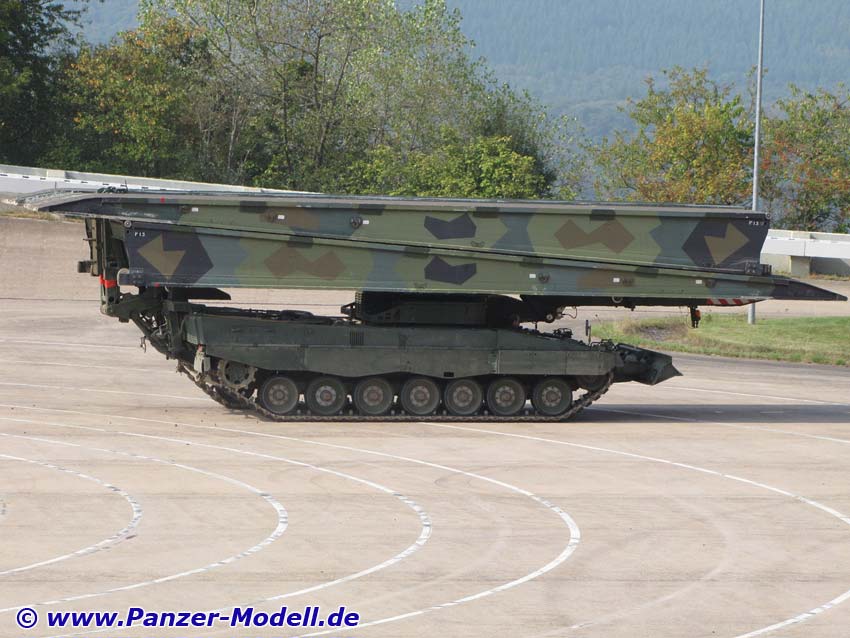

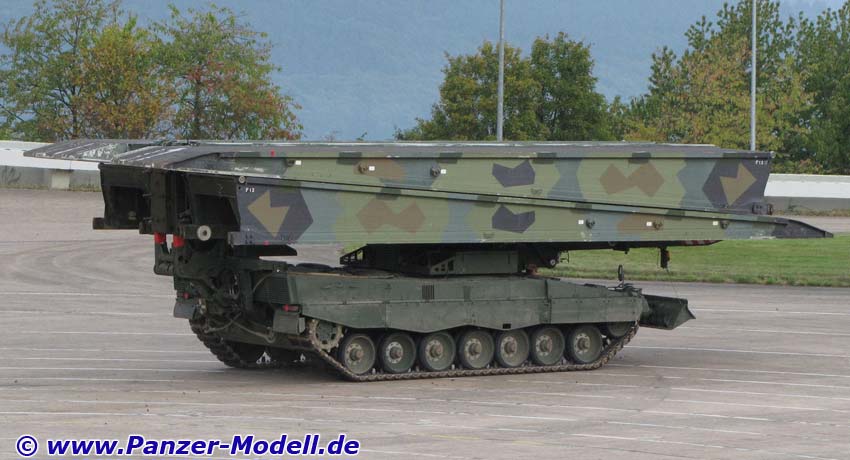

Gesamtansicht links

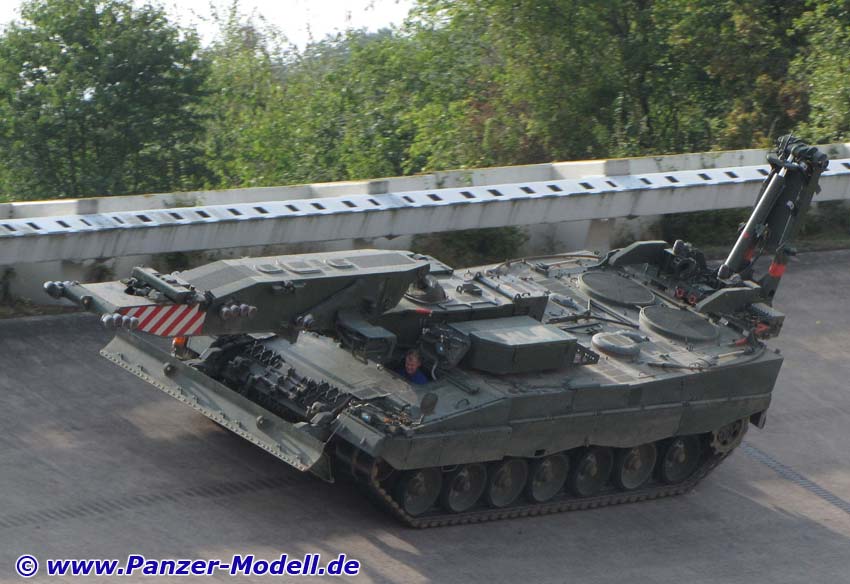

Gesamtansicht links ohne Brücke

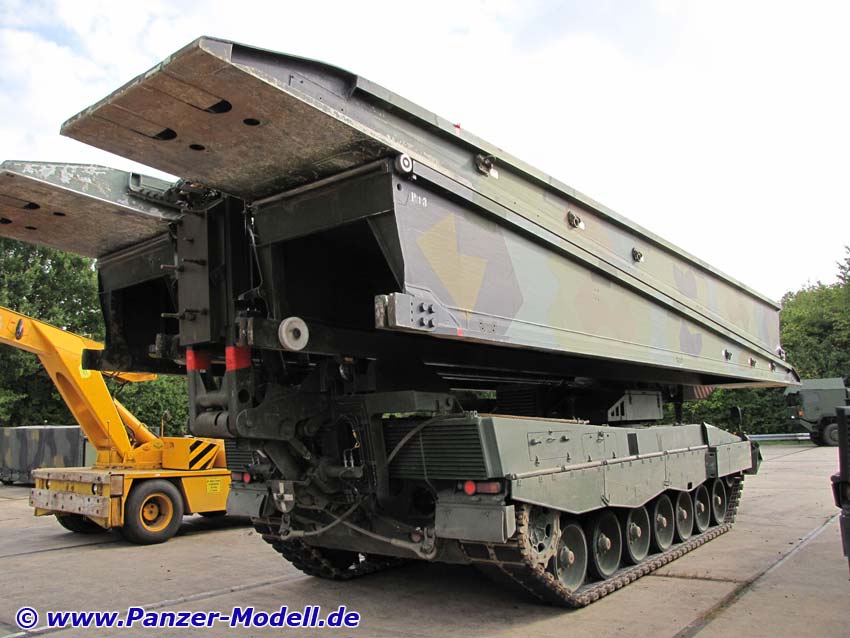

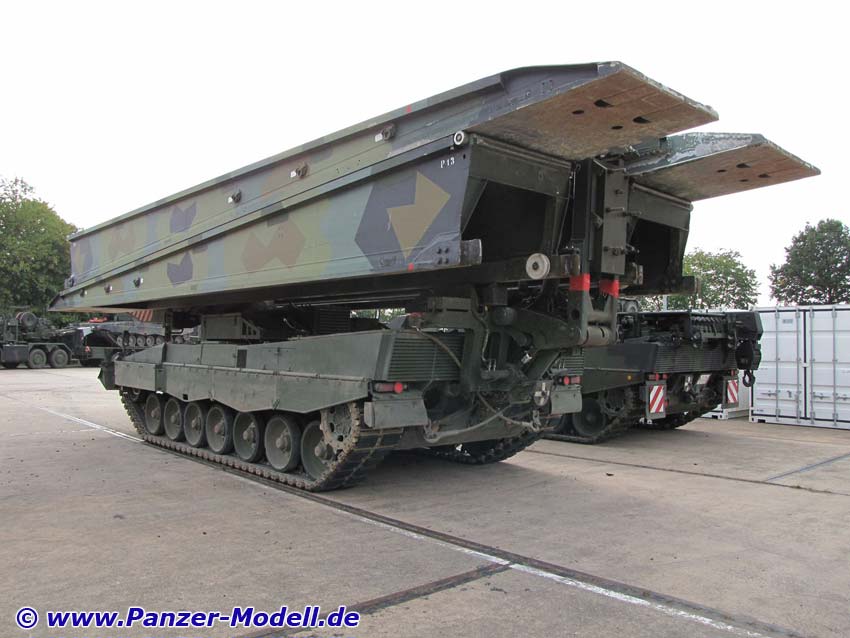

Gesamtansicht hinten links

Gesamtansicht hinten rechts

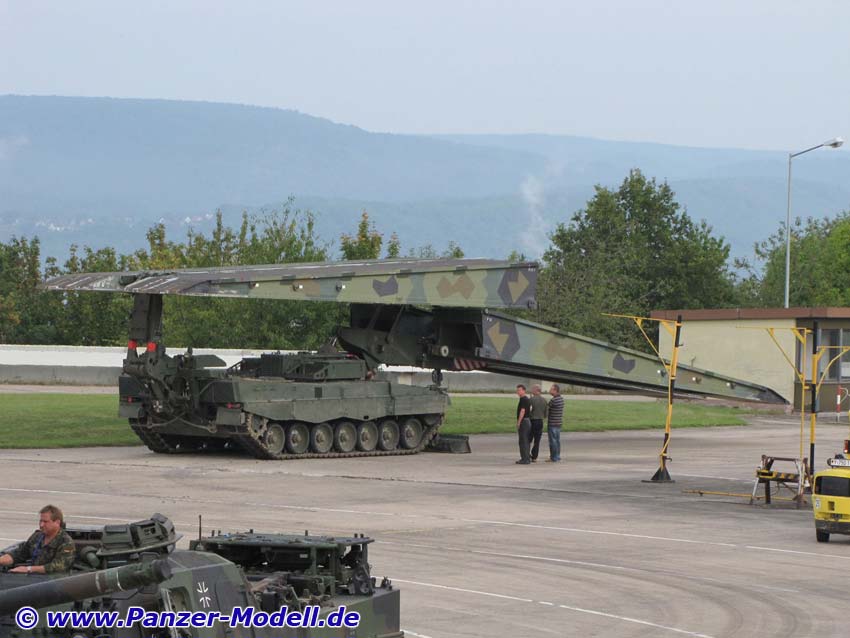

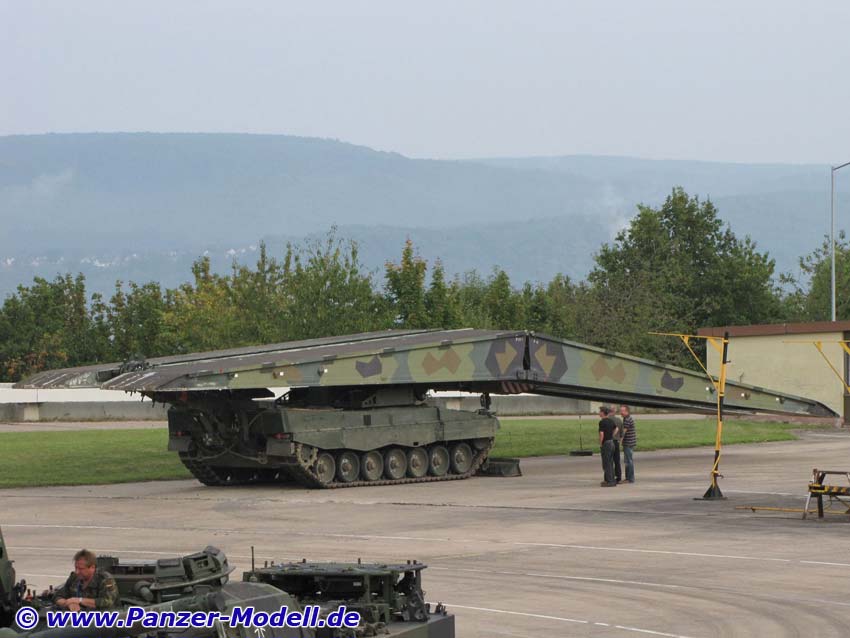

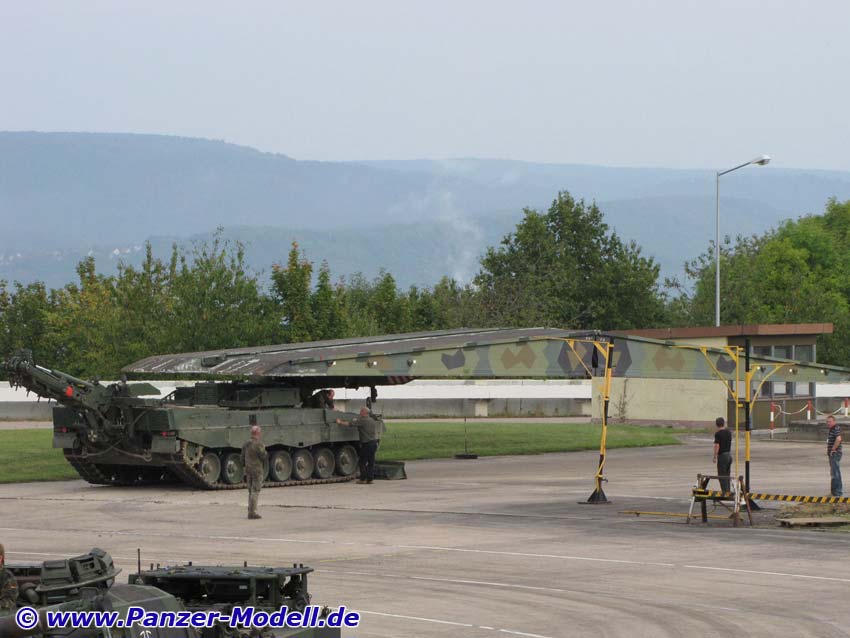

Verlegevorgang

Verlegevorgang

Verlegevorgang

Gesamtansicht hinten recht, Brücke abgelegt

Gesamtansicht hinten rechts

Gesamtansicht rechts, ohne Brücke

Gesamtansicht rechts

gesamtansicht vorn rechts, ohne Brücke

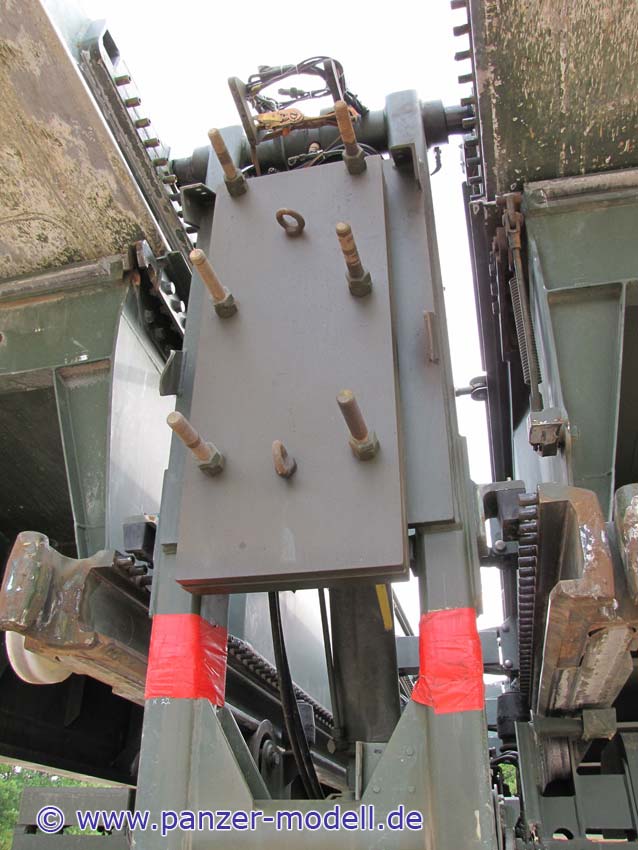

Stützschild von rechts

Rück-/Oberseite Stützschild, rechts

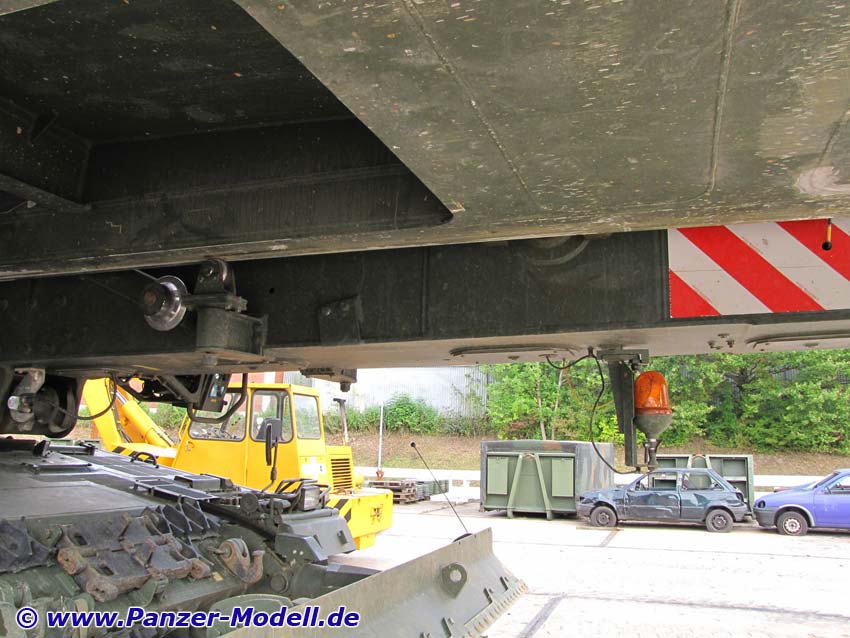

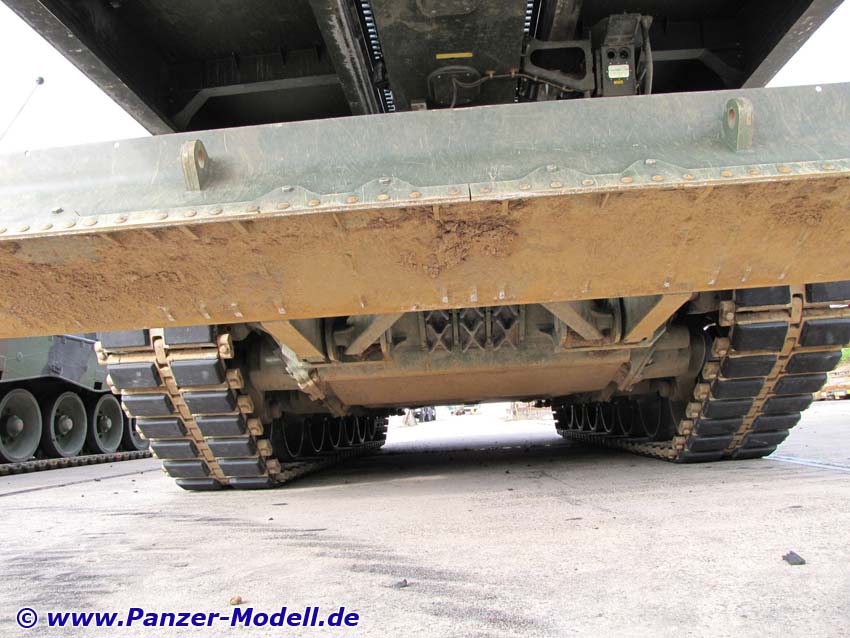

Unterseite Stützschild

Vorderer Verlegearm von rechts

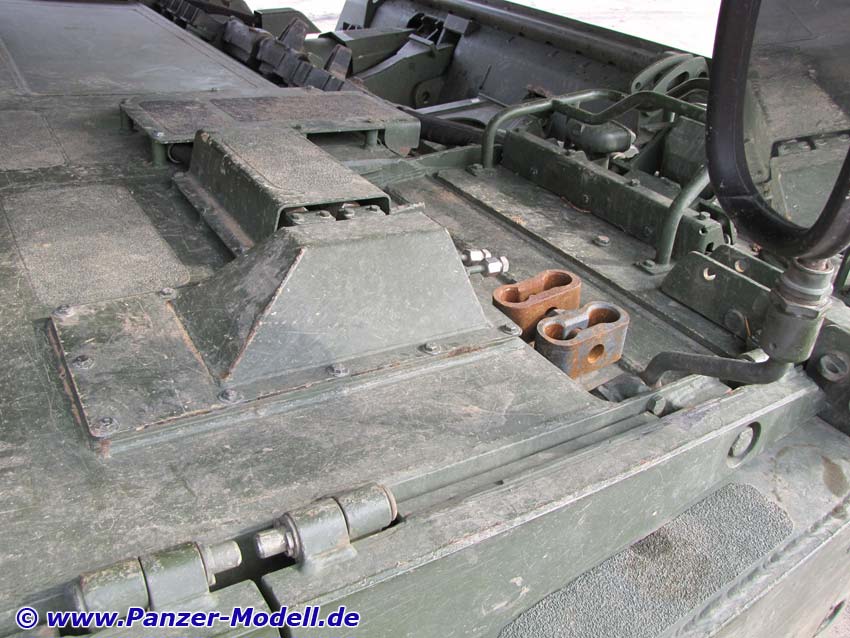

Wannenoberseite vorn mittig-rechts

Wannenoberseite vorn mittig-links

Vorderer Verlegearm von links

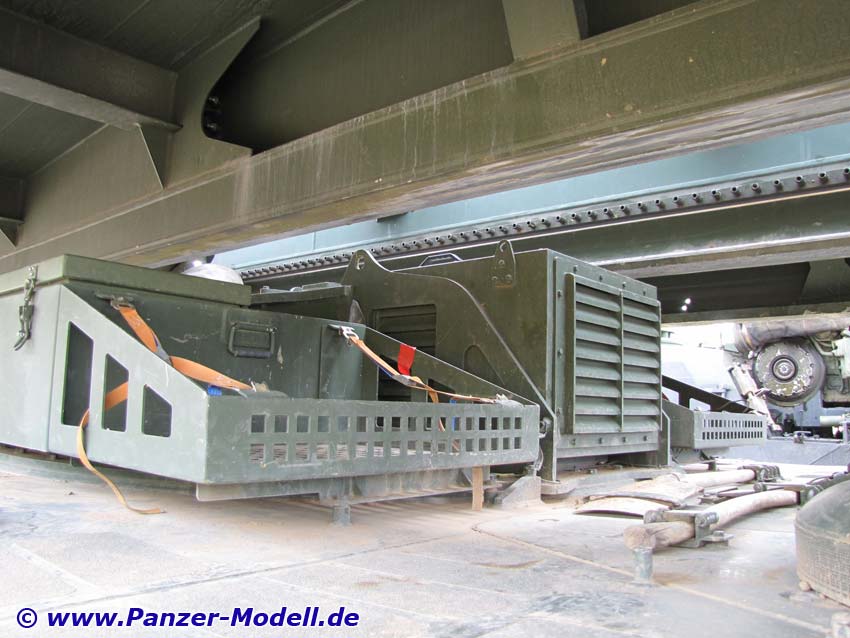

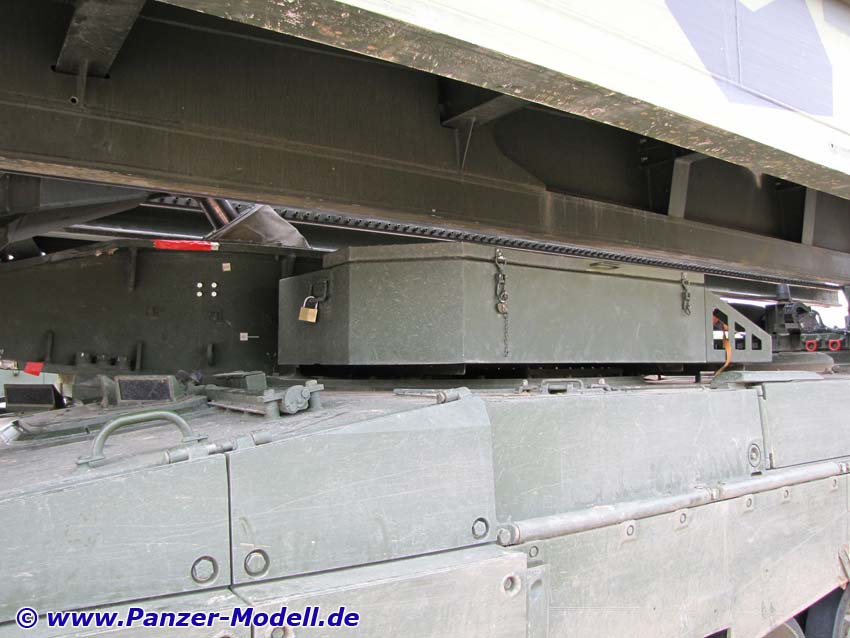

Staukästen links

Motordeck von links

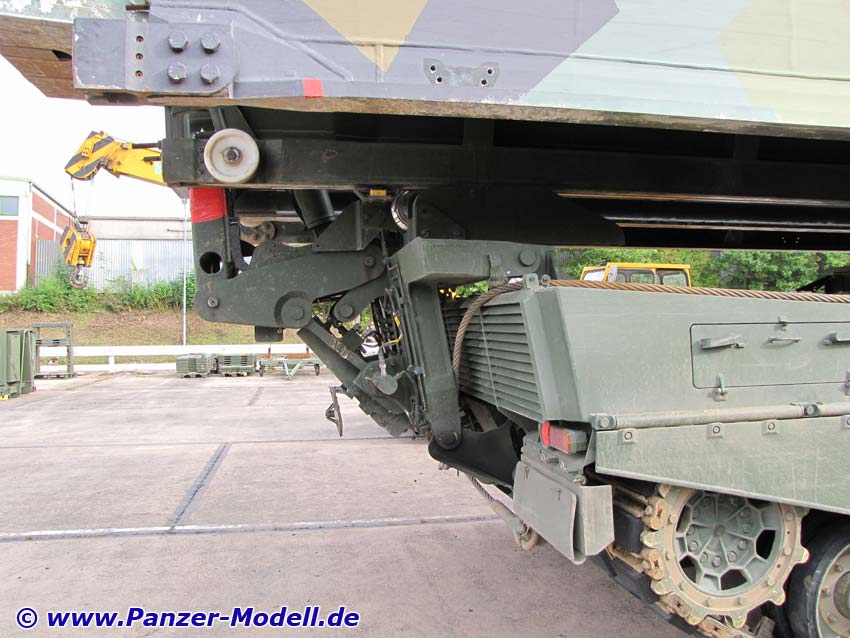

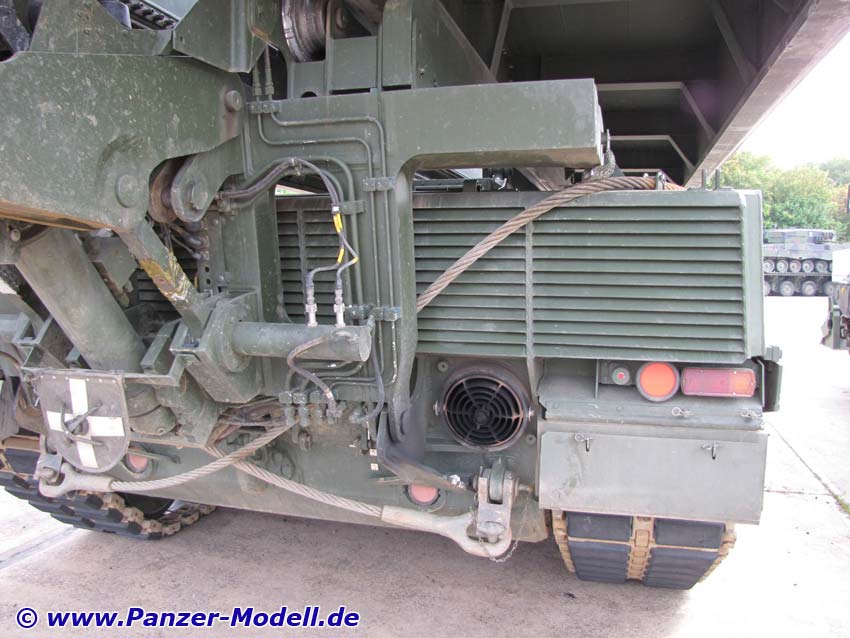

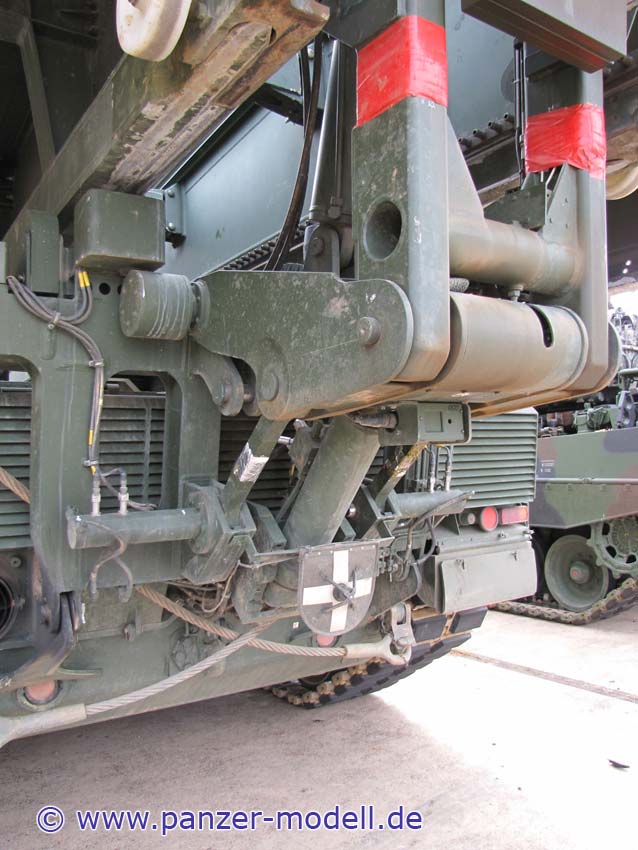

Basis hinterer Verlegearm von links
