Waffenträger "Ozelot"

Der SRAD (Short Range Air Defence) "Ozelot" basiert auf dem neuentwickelten Waffenträger Wiesel 2 und ist mit 4 Stinger Raketen ausgerüstet. Desweiteren können auch die neuen IGLA Raketen verschossen werden. Mit Adaption können sogar MISTRAL und RBS 70/90 genutzt werden. In der Heckstaukiste werden vier weitere Raketen zum nachladen mitgeführt.
Das um eine Laufrolle verlängerte Wiesel 1 Fahrgestell bietet wesentlich mehr Platz und wurde mit einem neuen, 110PS starken Motor ausgerüstet. Bei einem Gewicht von ca. 4 Tonnen, einer Länge von 4,51m, einer Breite von 1,82m und einer Höhe von 1,90m bleibt dieses System voll lufttransportfähig.
Die Höchstgeschwindigkeit beträgt etwa 70km/h, Steigungen bis 60%, Gewässer bis 50cm und Gräben bis 1,5m können überwunden werden
Die Crew besteht aus dem Fahrer und dem Kommandanten.
Der "Ozelot" operiert zusammen mit dem Aufklärungs- und Feuerkontrollfahrzeug auf Wiesel 2.

Bis etwa 2003 war der Starter ohne Verkleidung, d.h. die Stinger Raketen waren ungeschützt in ihren Startgestellen. Erst um 2003 herum wurden die Ozelot Starter mit zwei verkleideten Startern ausgestattet, bzw. umgerüstet.
Ab ca. 2009 herum bekamen die Ozelot neue, leichtere Laufrollen, die durch die runden Aussparungen erkennbar sind, sowie neue Staukästen auf der rechten Seite hinten. In diesem Zeitraum wurde in dem freien Stauraum hinten links ein Rundsuch-WBG installiert, das hydraulisch auf- und abgeklappt werden kann.

Vielen Dank für weitere Bilder an Tobias Kühn und Hans-Hermann Bühling

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

2001 bis ~2003

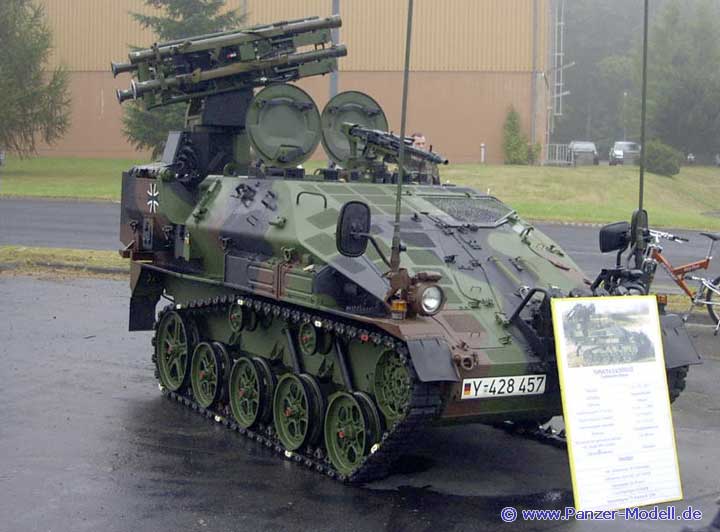

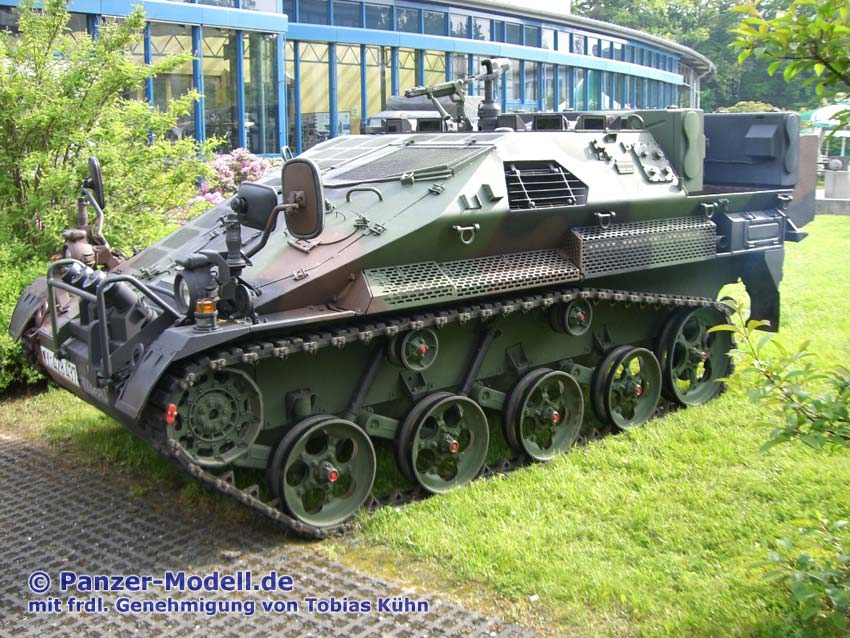

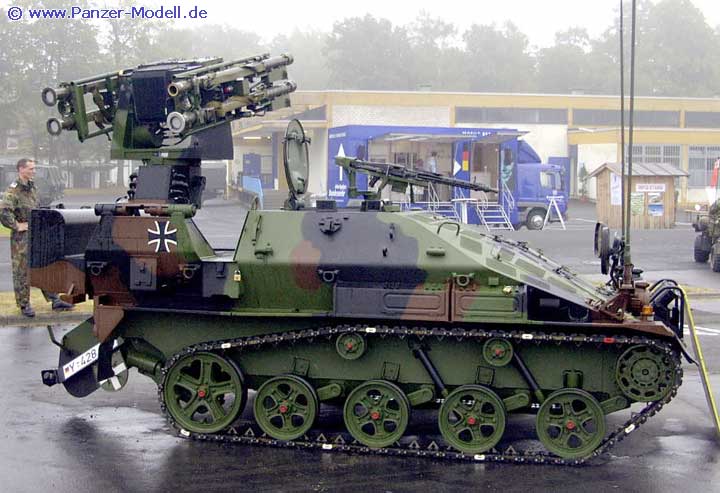

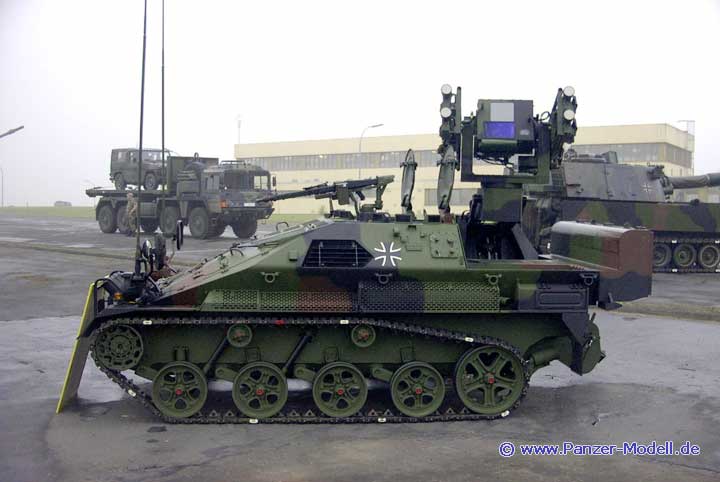

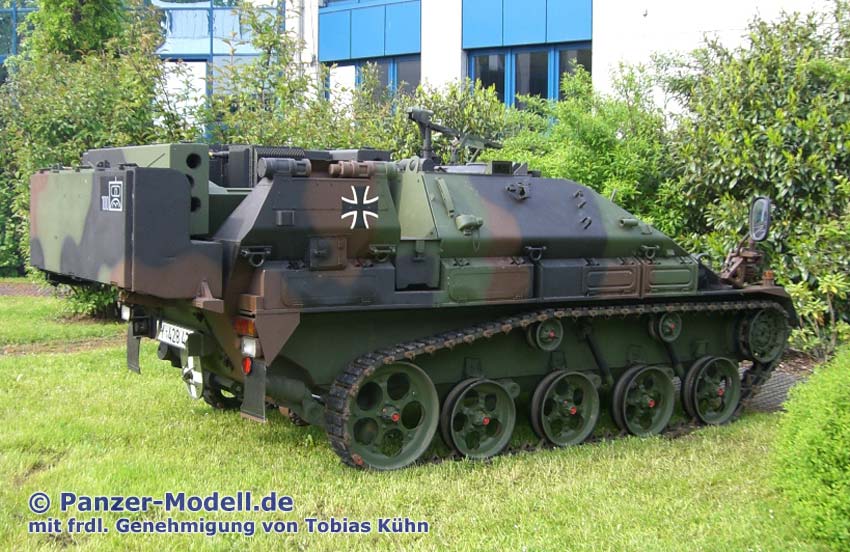

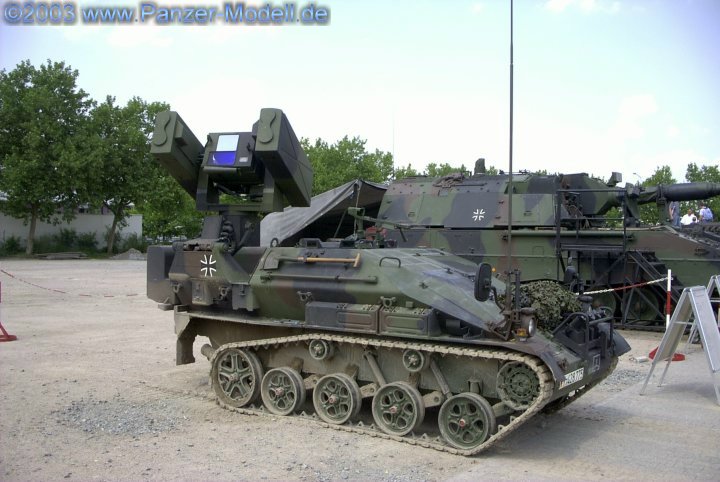

Gesamtansicht linke Seite

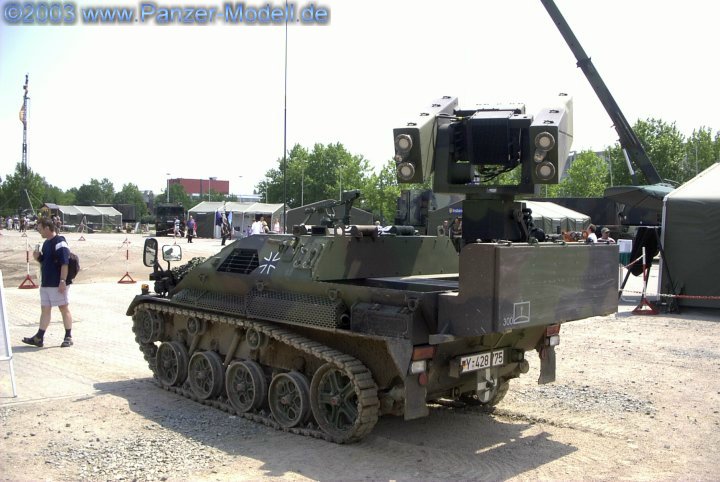

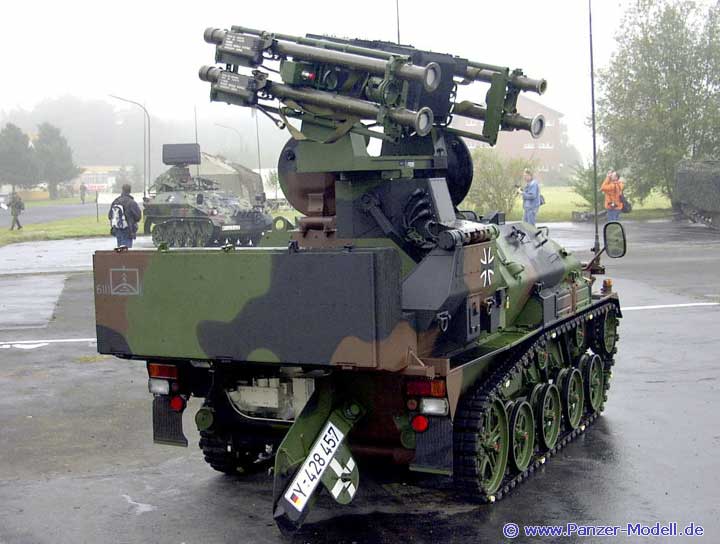

Blick aus 5 Uhr Position, Werfer in Gefechtsposition

Ansicht vorn rechts

Heckklappe und Öse im unteren Heckbereich

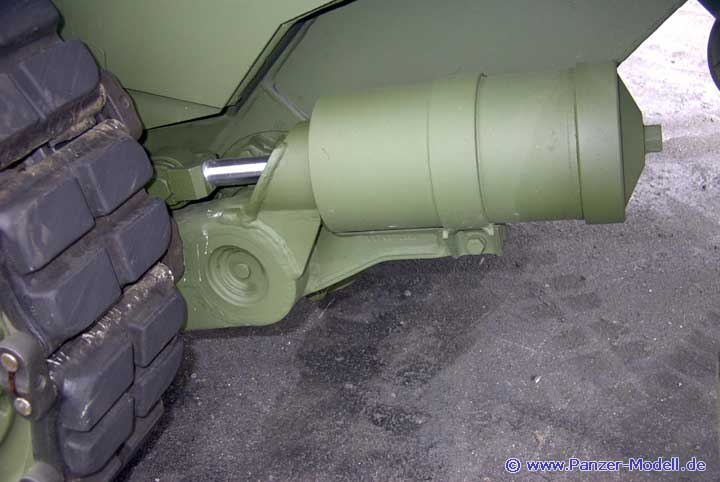

Kettenspanner am linken Leitrad

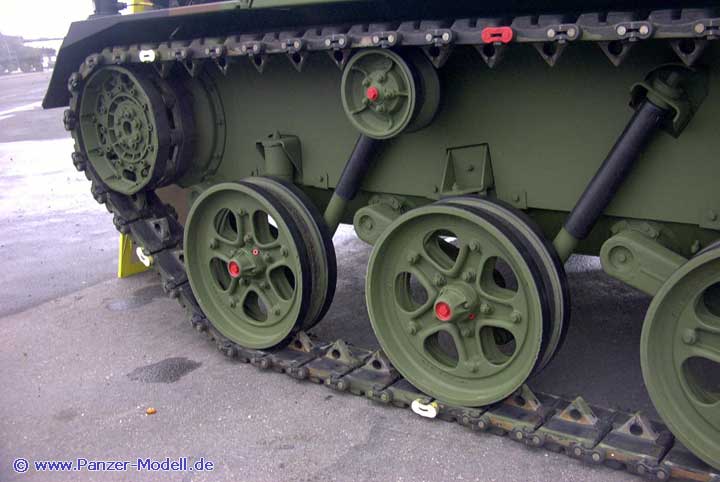

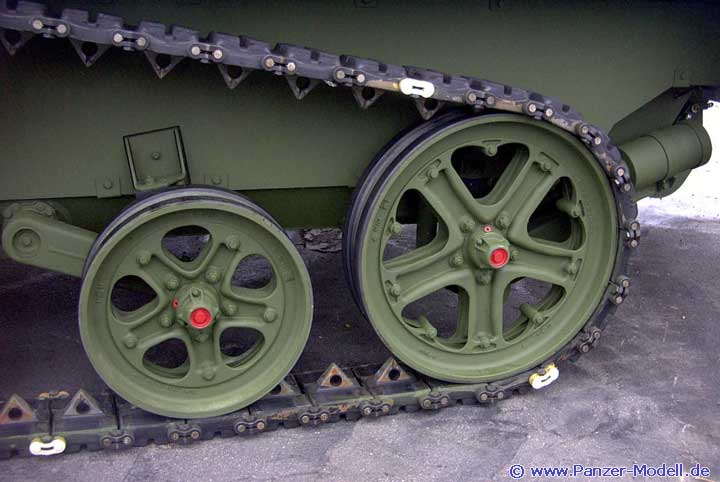

Linke Seite Leitrad und hinteres Laufrad

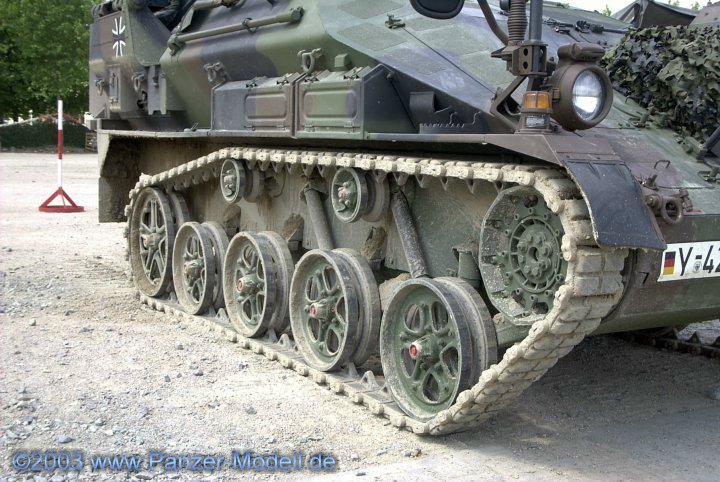

Linke Seite Treibrad und vordere Laufräder

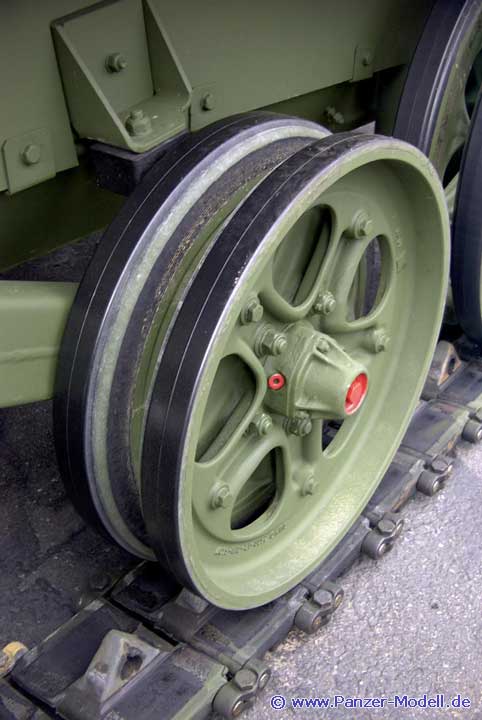

Detailansicht Laufrad

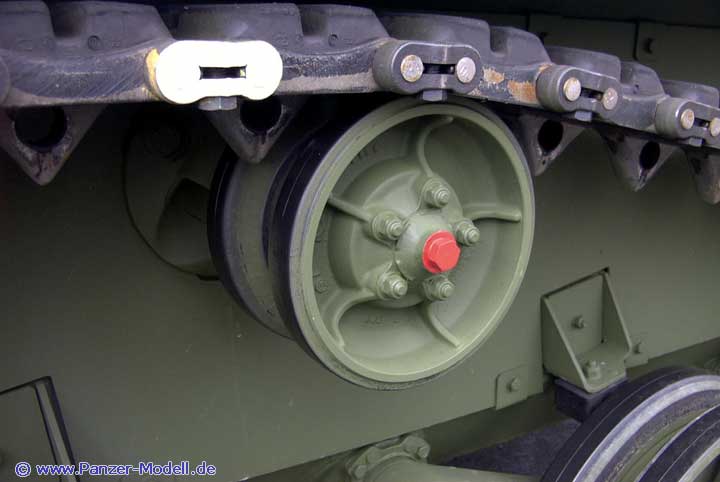

Stützrolle

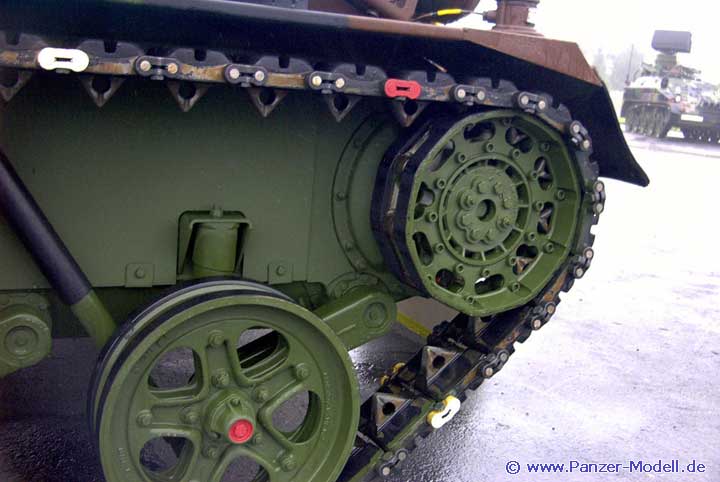

Treibrad rechte Seite

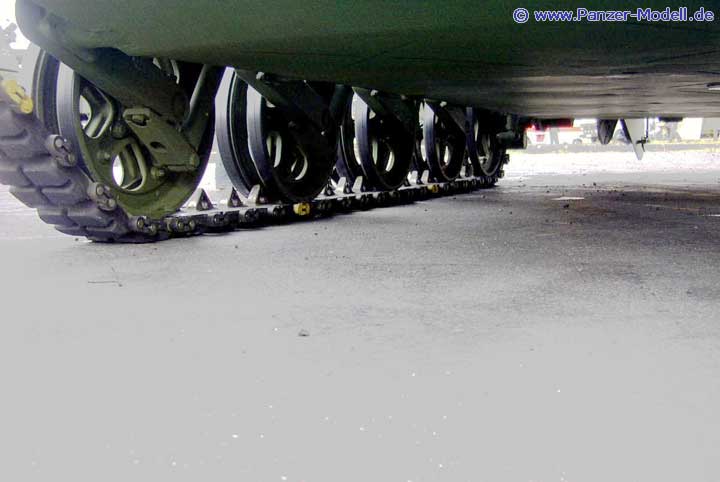

Blick auf Innenseite der Laufrollen rechte Seite

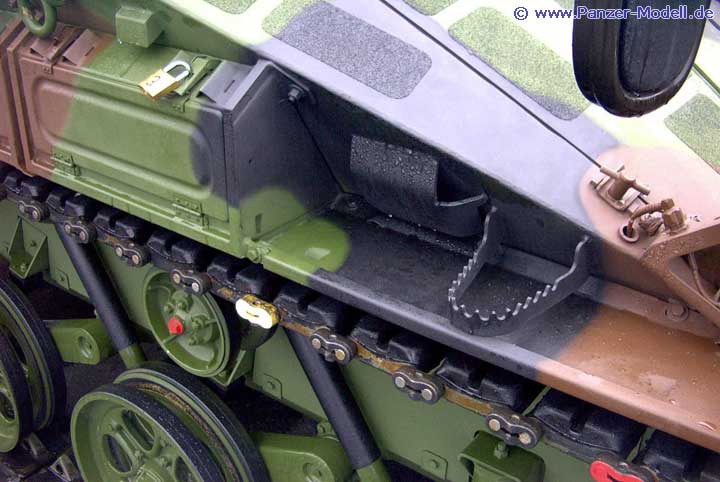

Vorderes Kettenabdeckblech rechte Seite

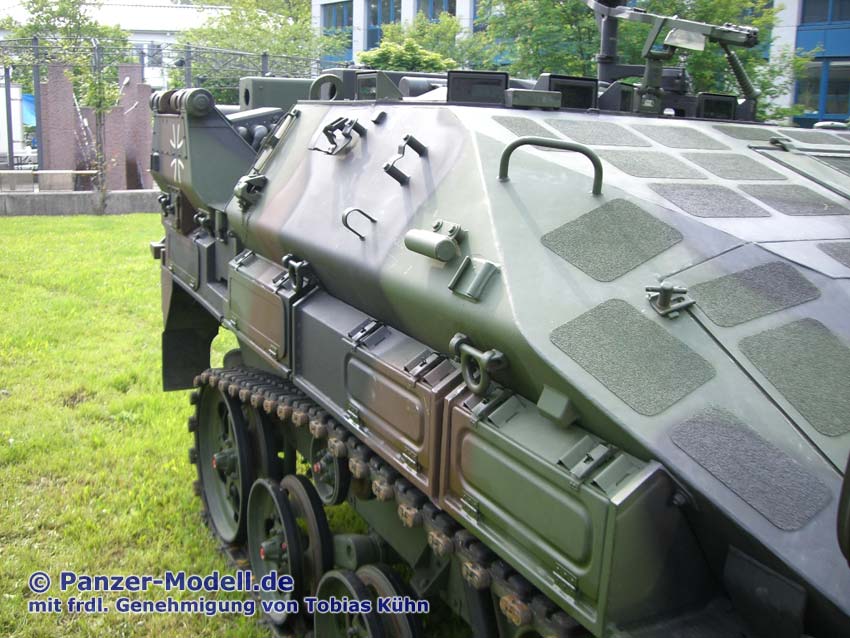

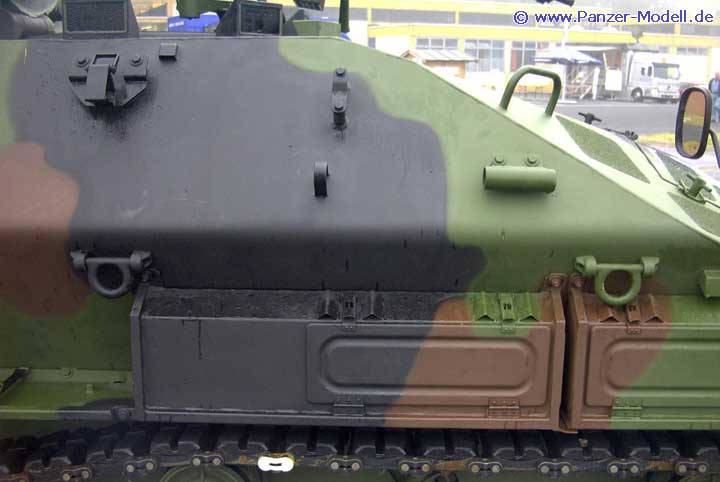

Staukästen und Halterungen rechte Seite

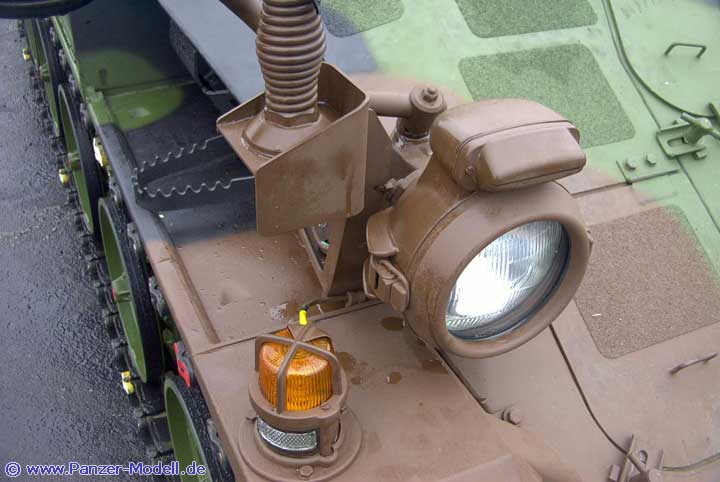

Beleuchtungsanlage und Anbtennenhalter rechts

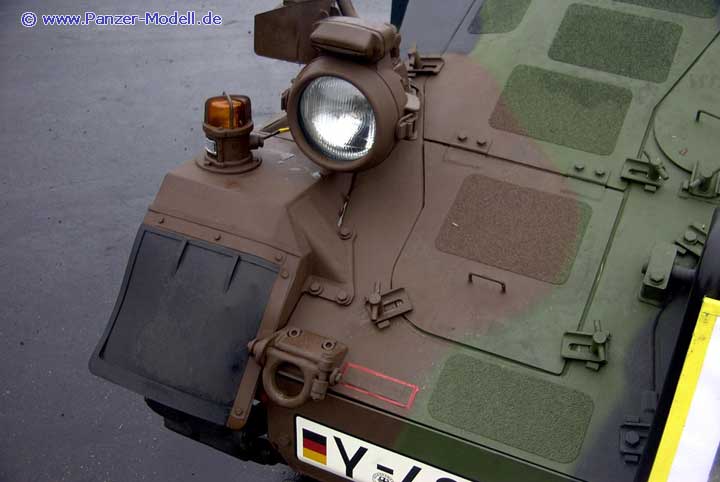

Vordere rechte Ecke

Blick von rechts azf Nebelbecher

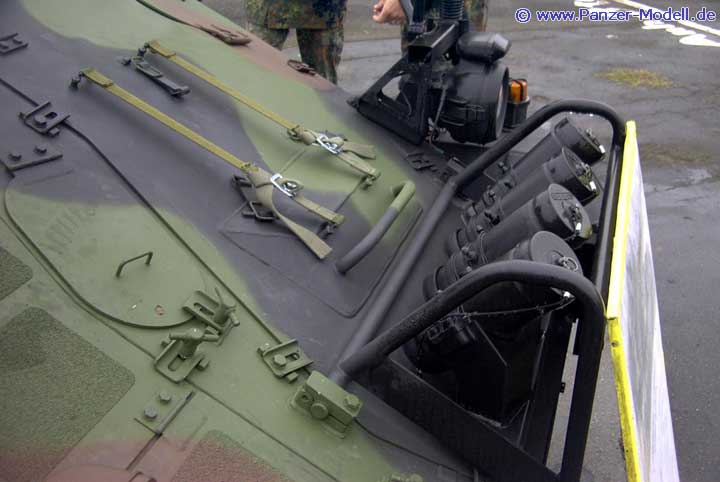

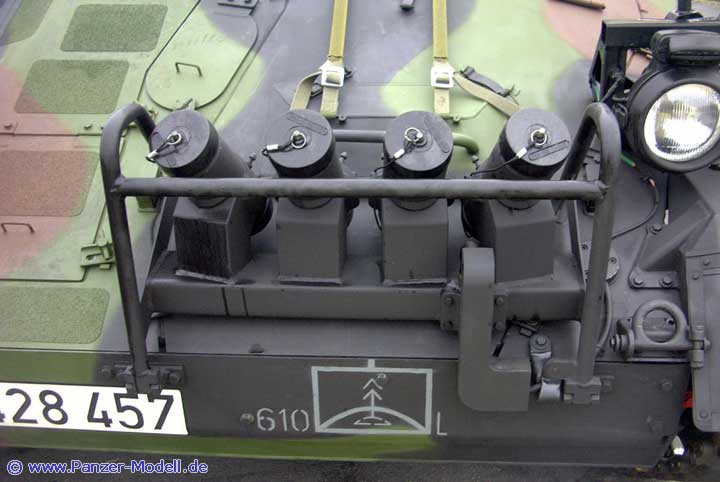

Blick von vorn auf Nebelbecher

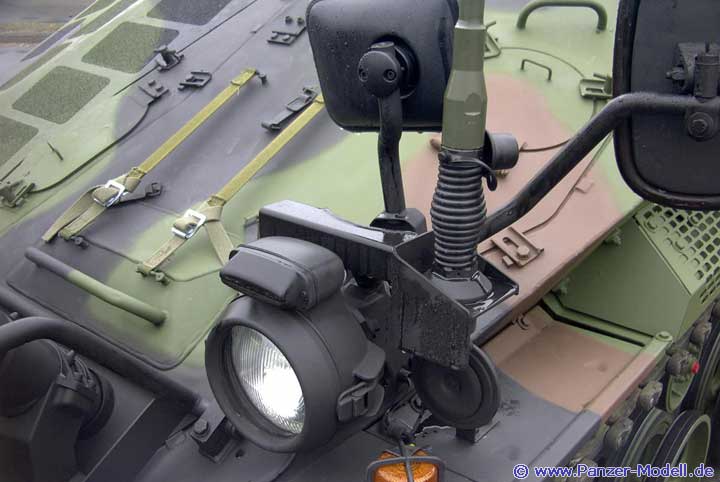

Beleuchtungsanlage und Antennenhalter linke Seite

Beleuchtungsanlage und Antennenhalter linke Seite

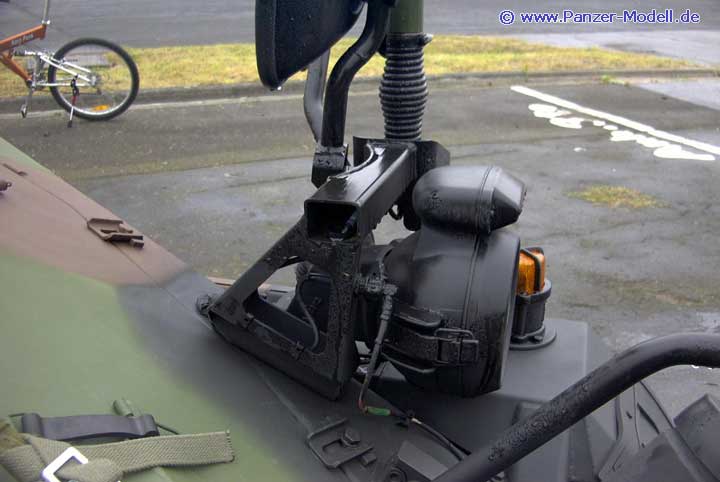

Blick von hinten auf Beleuchtungsanlage und Spiegel

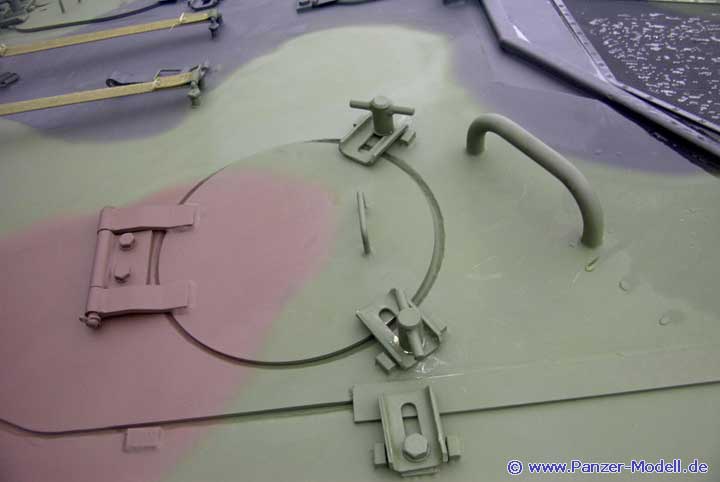

Tankstutzen auf Bugplatte

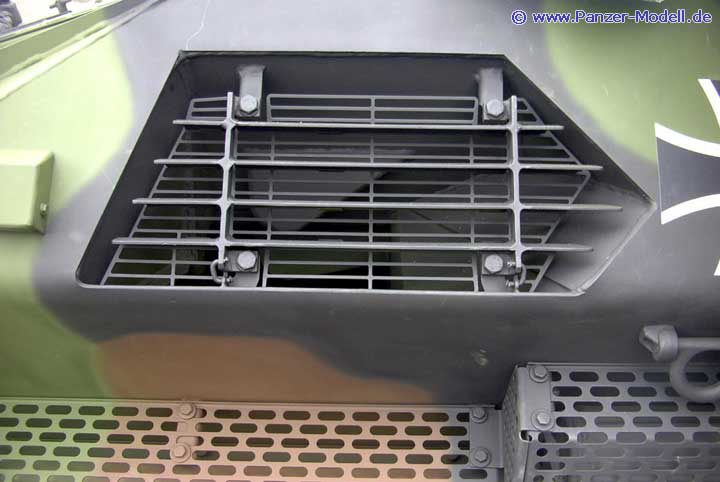

Kühlluftaustritt linke Seite

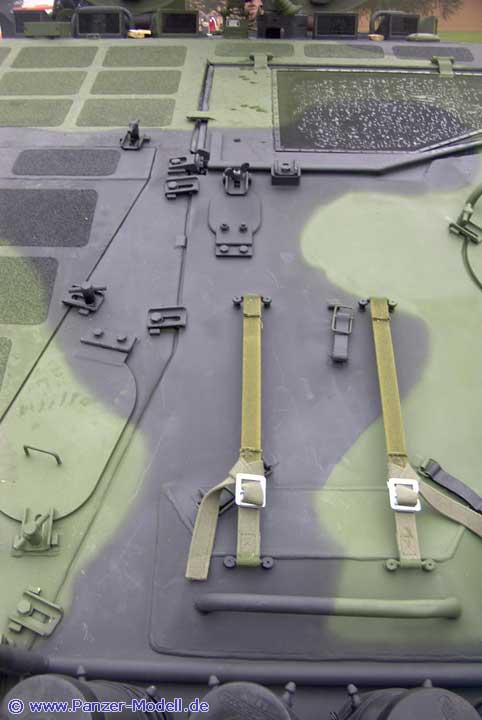

linke Aufbauseite

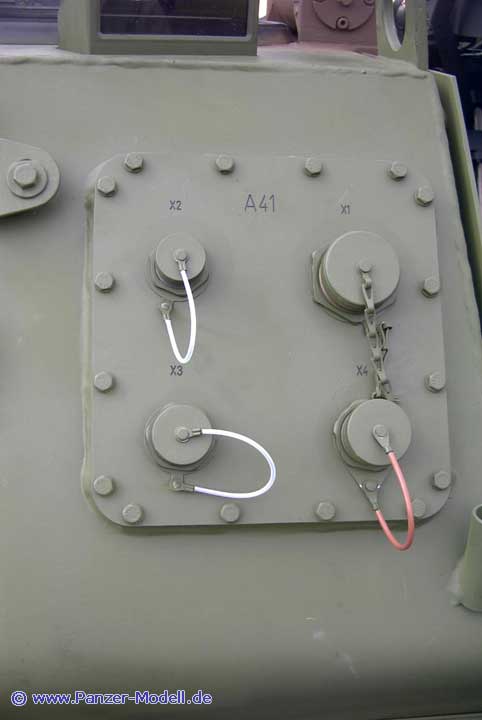

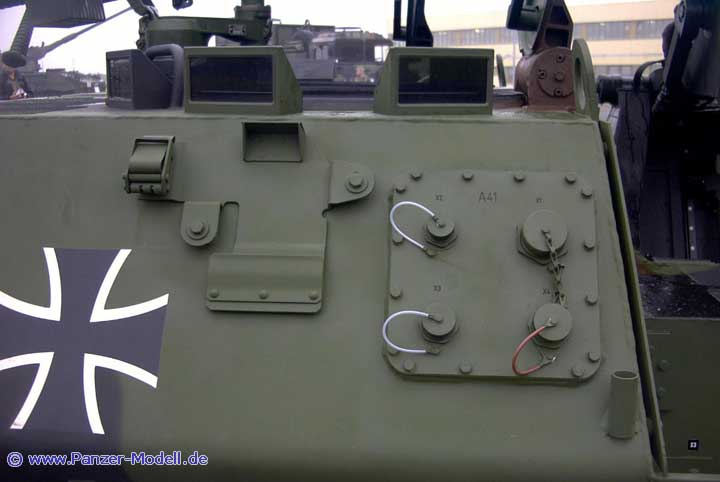

Detailansicht Elektronikanschluss

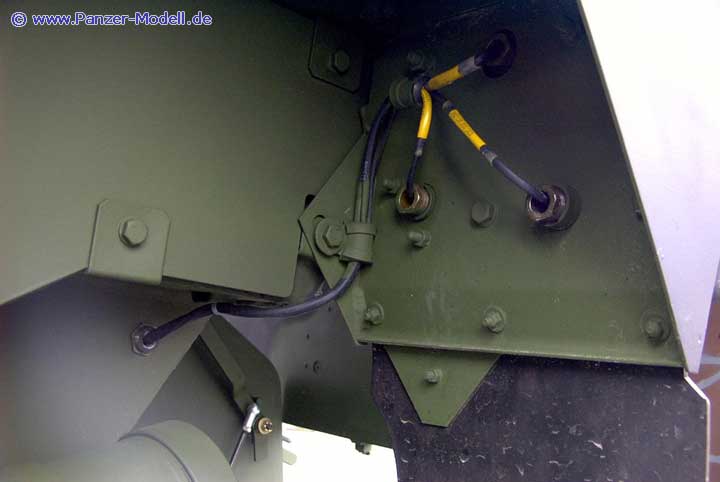

Verkabelung Kettenabdeckblechinnenseite hinten rechts

Aussparung für Stinger-Starter in Ruhestellung

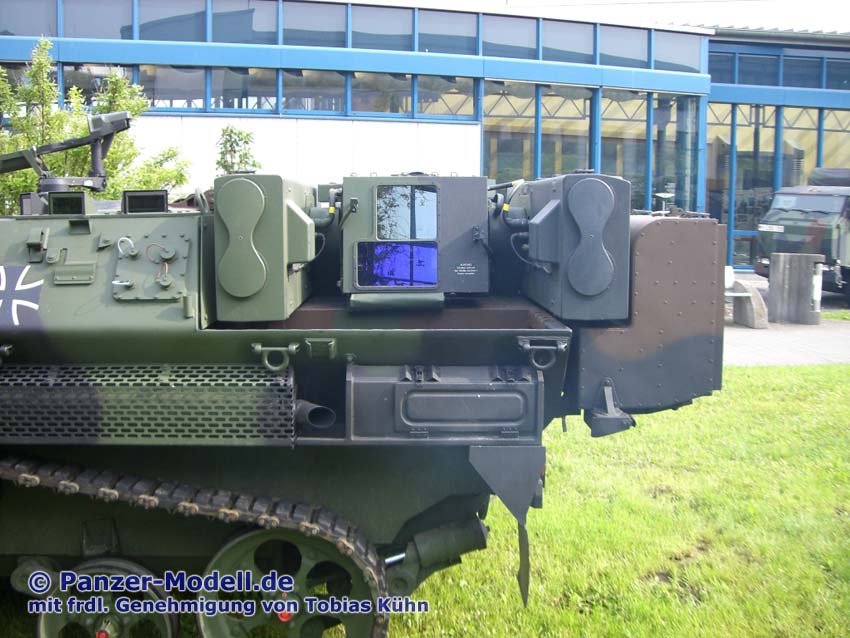

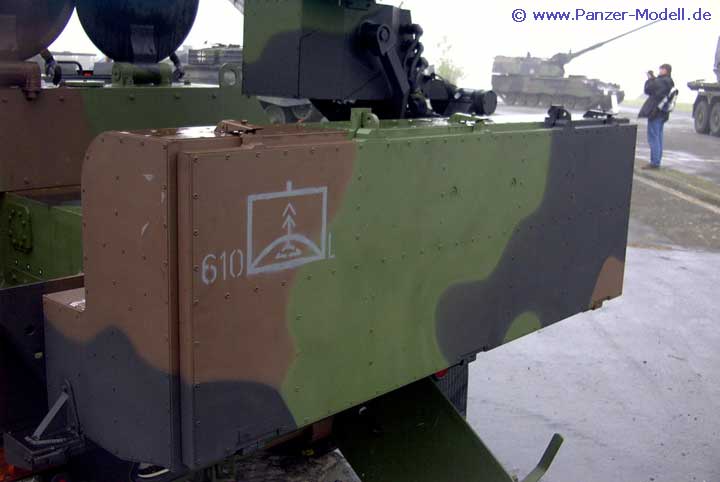

Munitionsbox hinten geschlossen

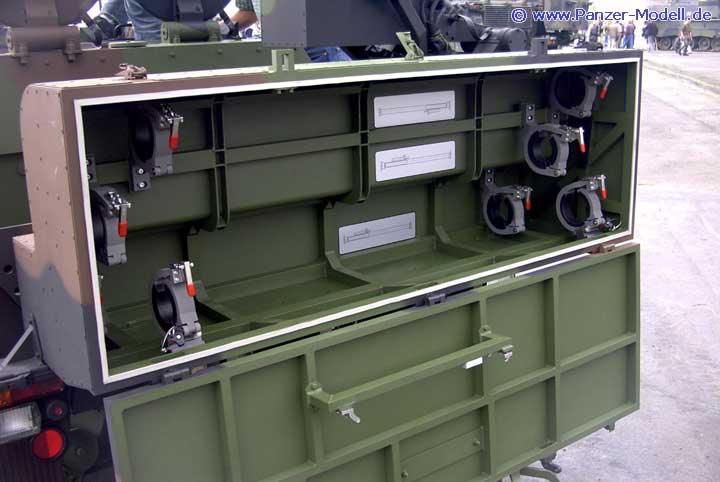

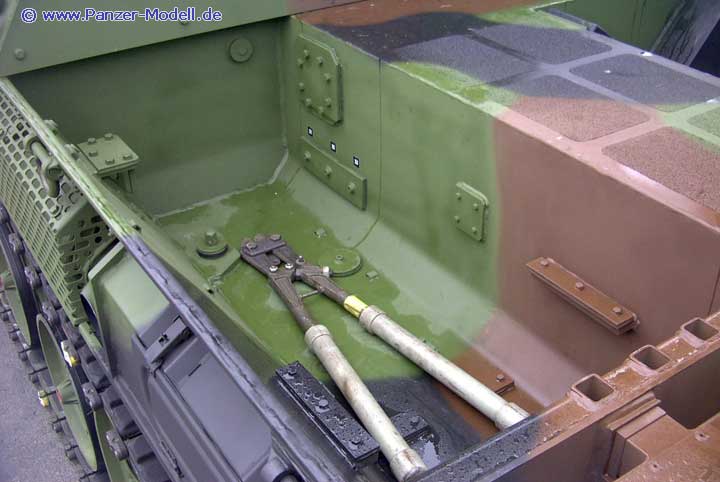

Munitionsbox hinten geöffnet, Platz für 4 Flugkörper

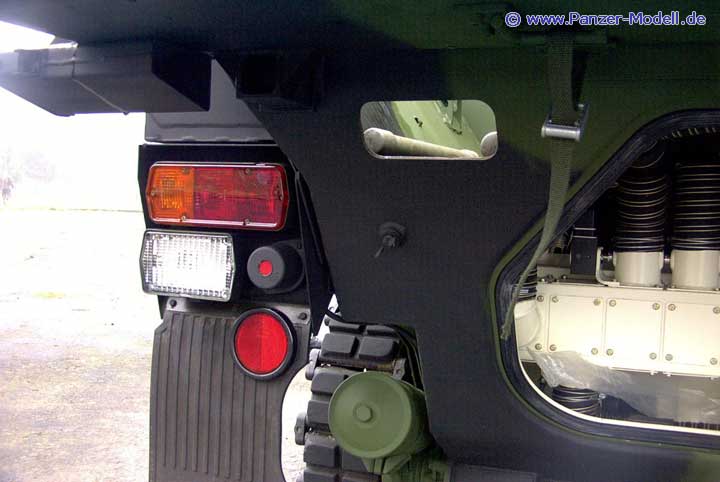

hinten links Beleuchtungsanlage

Zugangsklappe im unteren Heckbereich

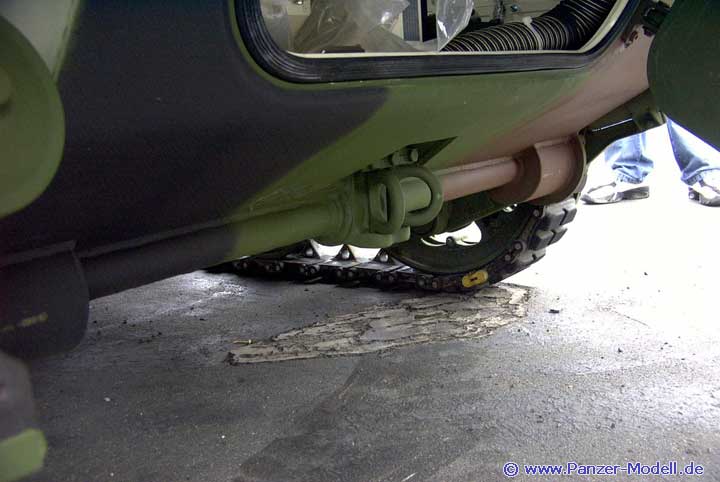

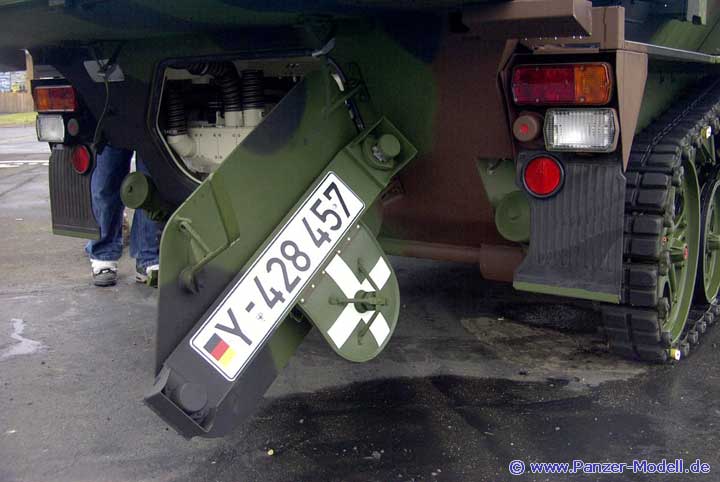

Ansicht untere Heckpartie mit geöffneter Klappe

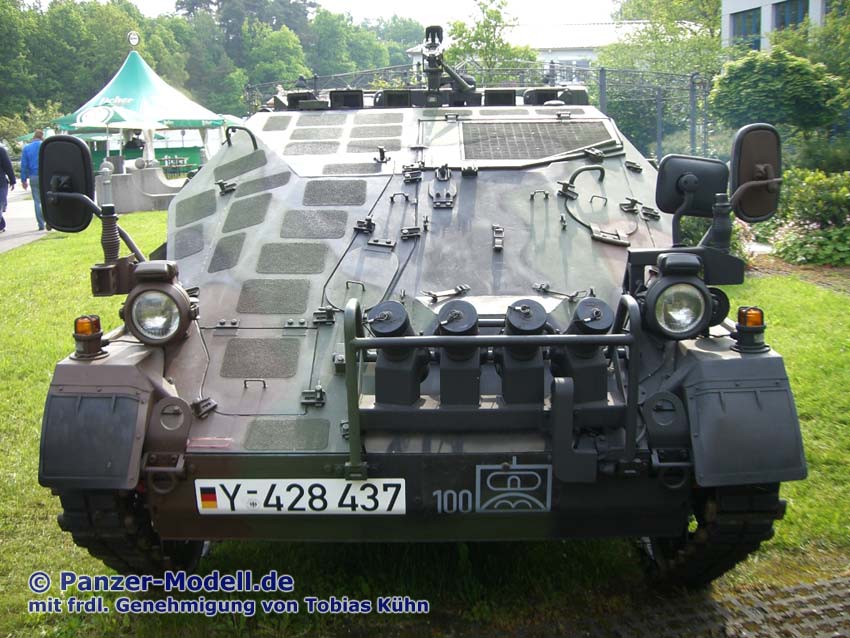

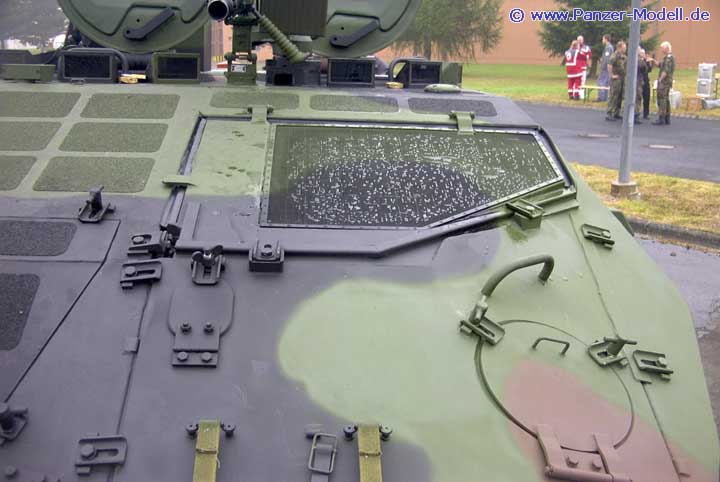

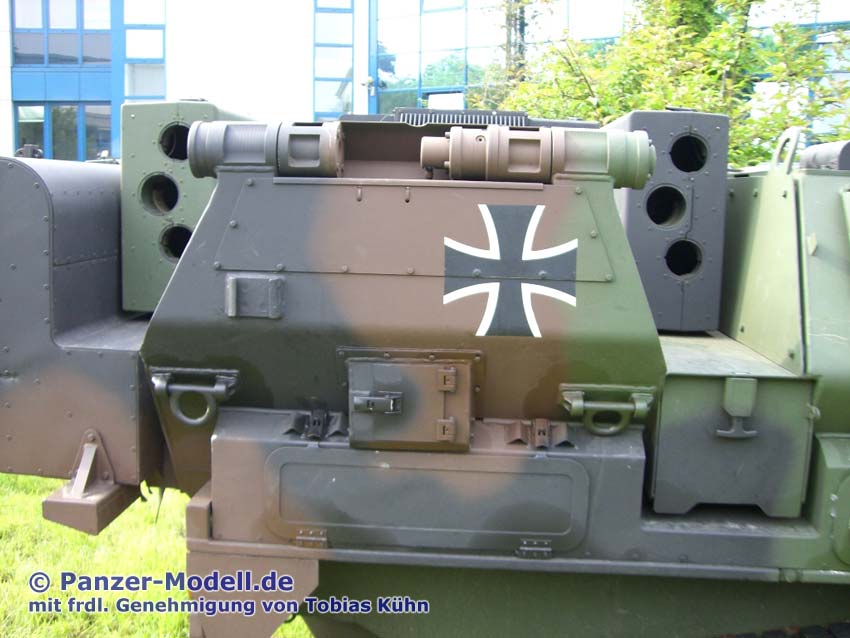

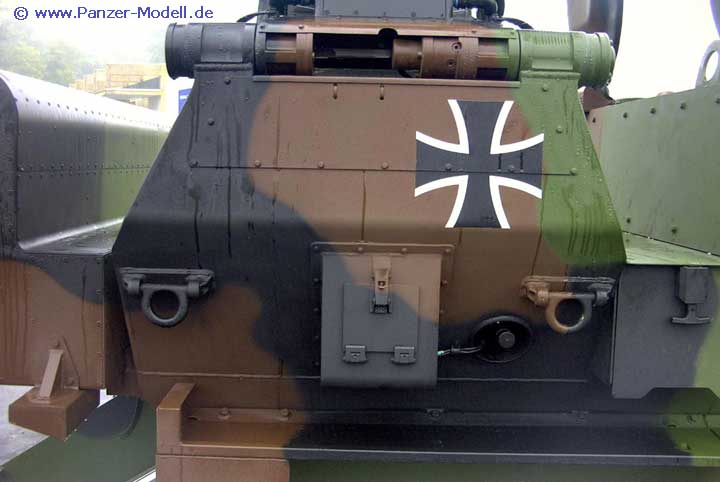

Bugplatte von vorn

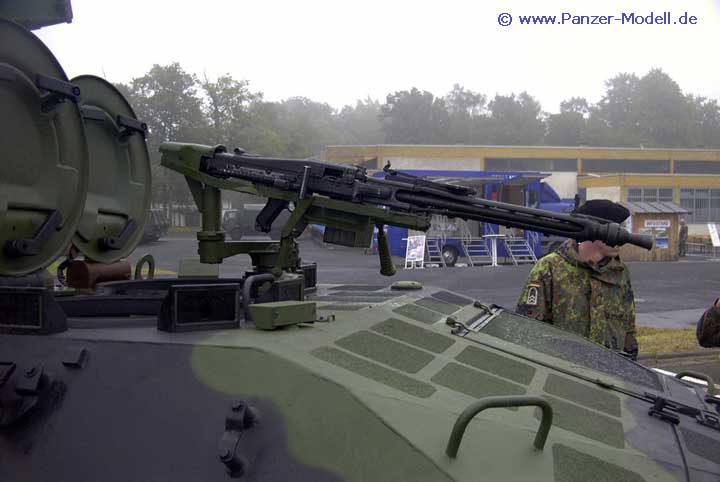

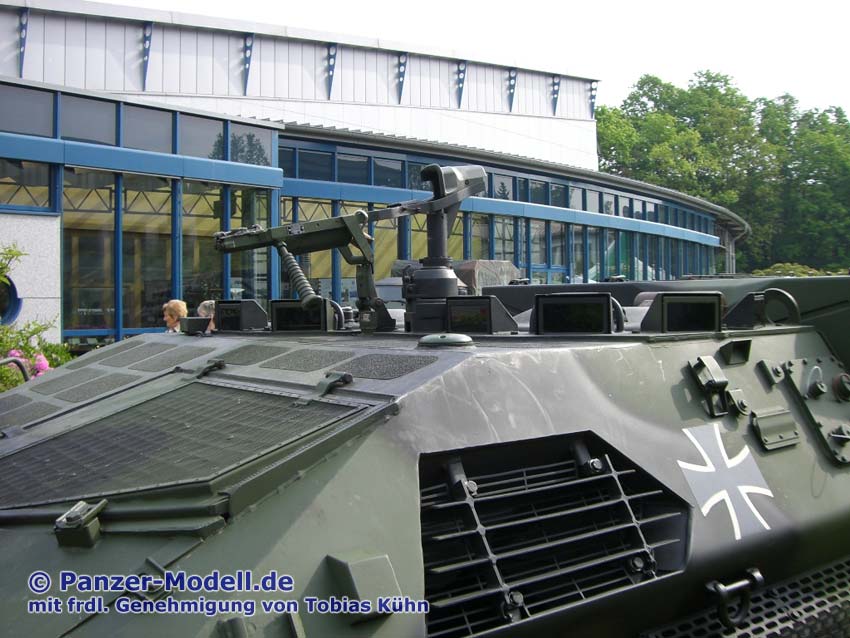

Blick auf rechte Seite der MG Halterung und Luken

Kühlluft Einlass

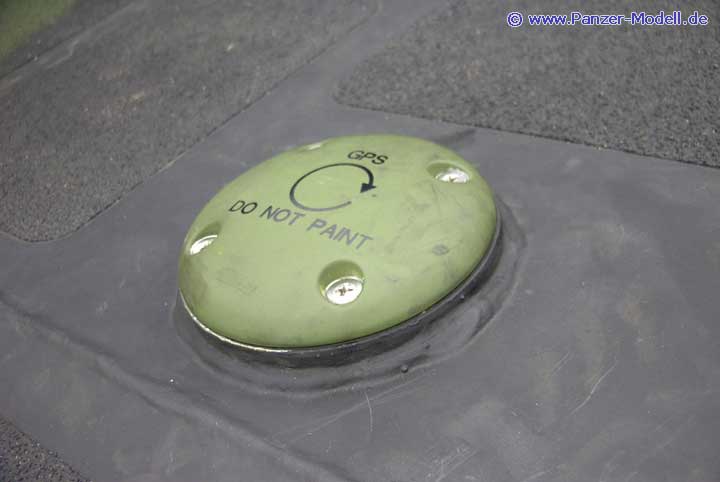

GPS Empfänger, links vor Kommandantenluke

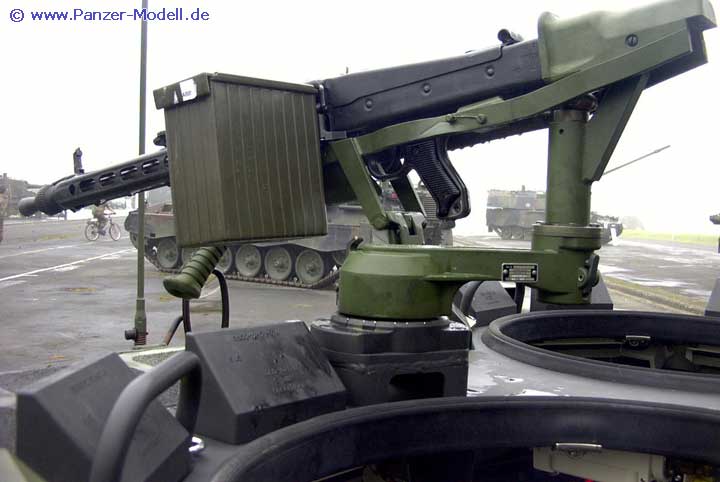

Blick von links auf MG Halterung

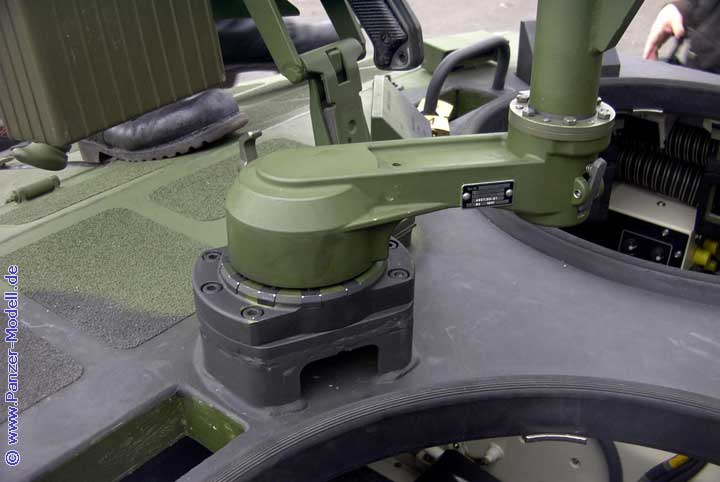

MG Lagerungsarm

Blick durch Fahrerluke auf Kommandantenplatz

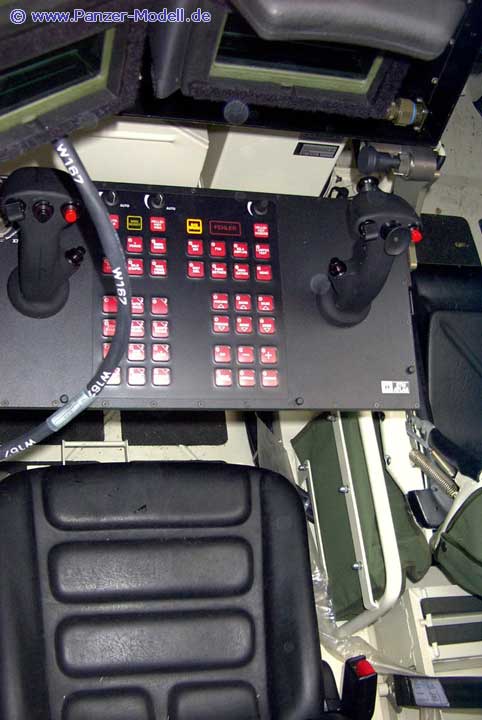

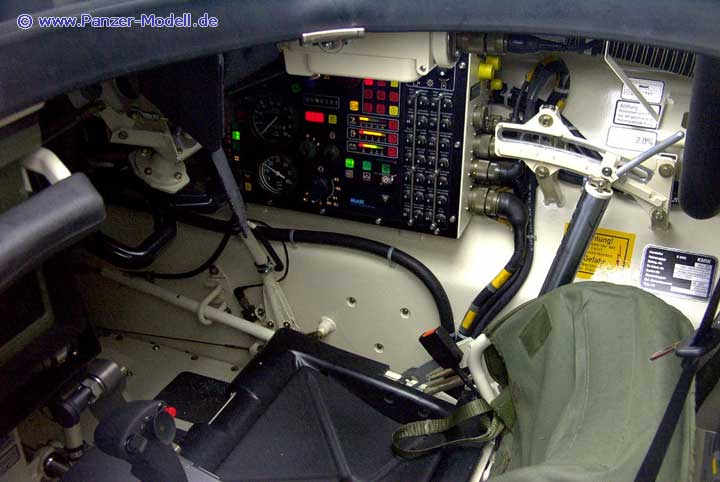

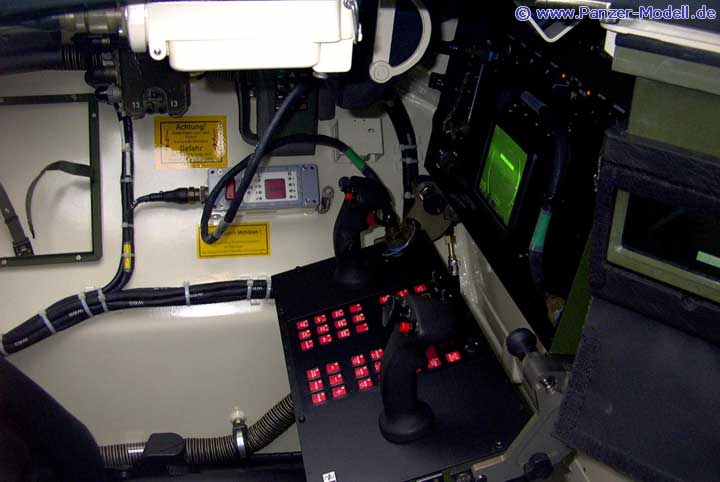

Kommandantenplatz

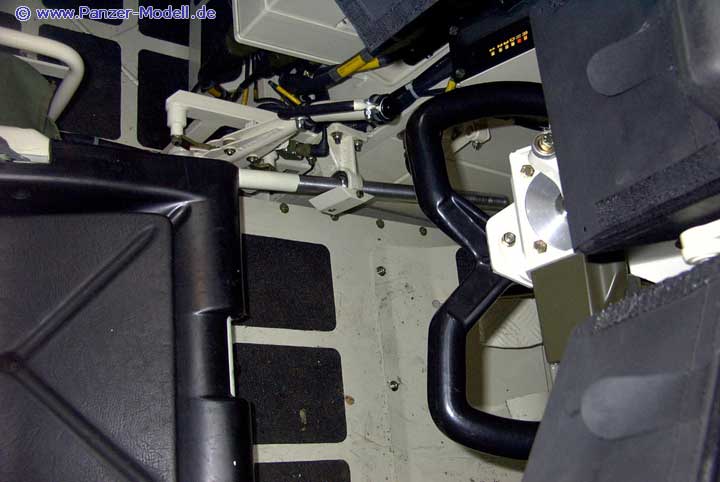

Blick von oben auf Fahrerplatz

Blick durch Kommandantenluke auf Fahrerplatz

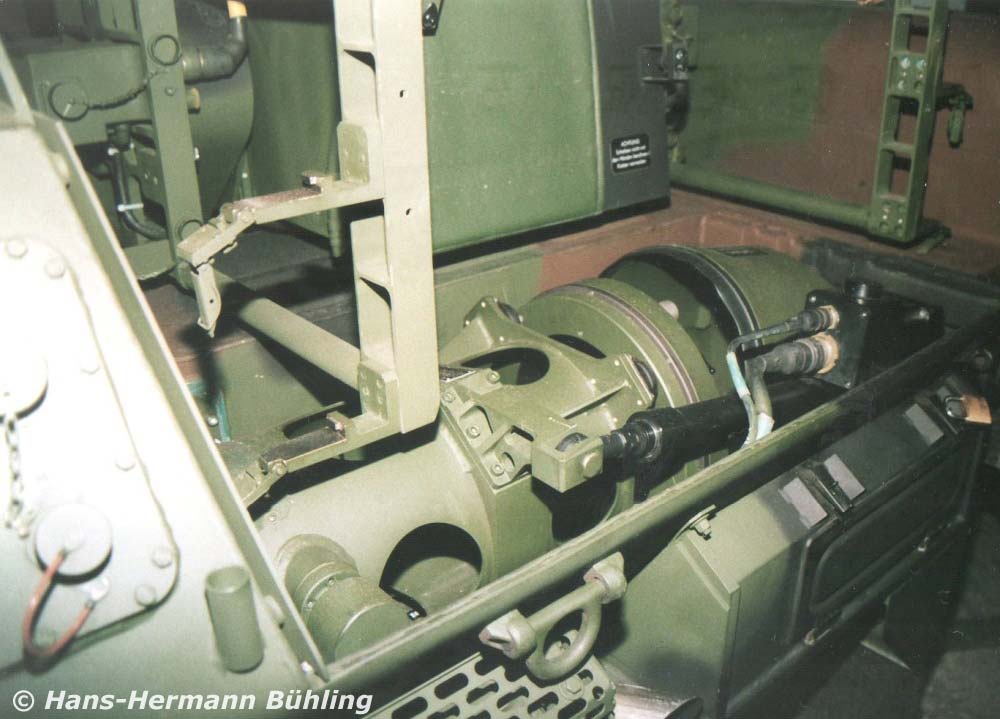

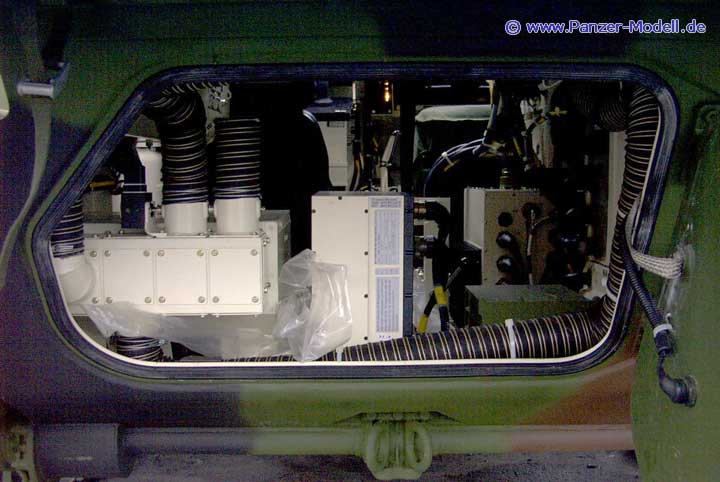

Blick hinter Sitze in hinteren Raum

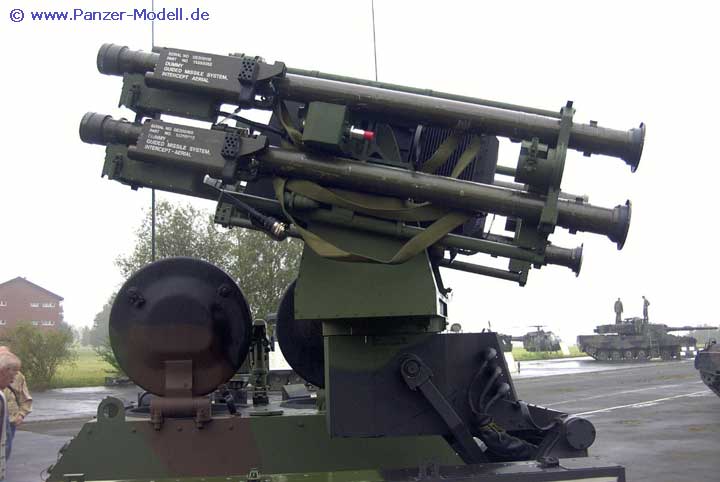

Flugkörper Werfer von links

Werfer Lagerung von links

unterer Teil Werfer Lagerung (rechte Seite Fahrzeug)

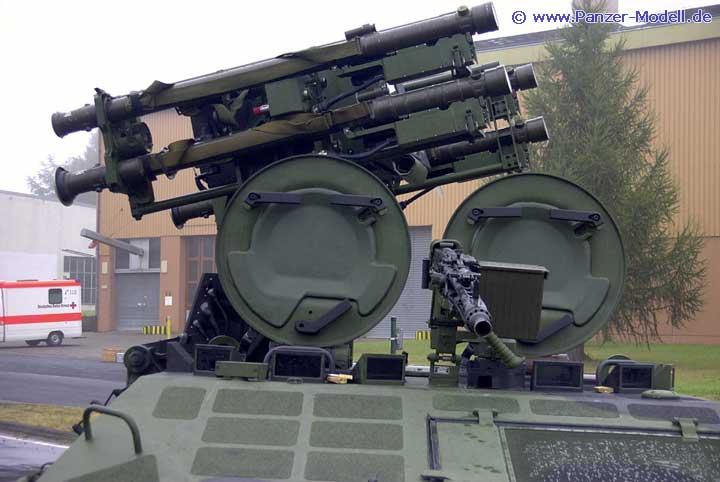

Blick von vorn auf rechte Seite des Werfers

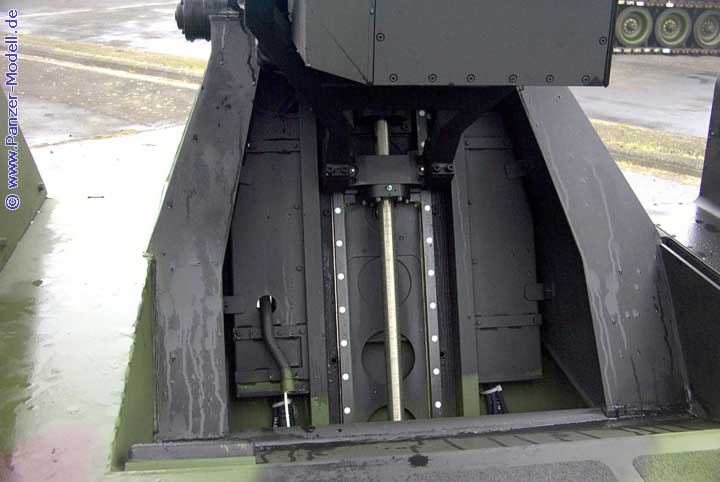

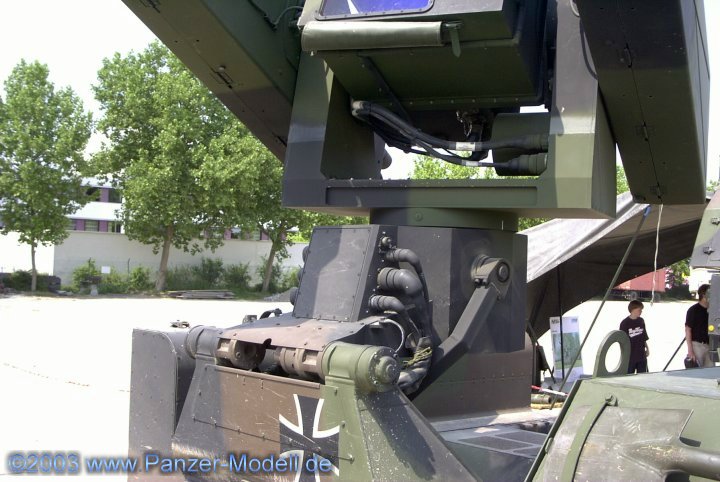

Elevationsmechanismus des Werfers

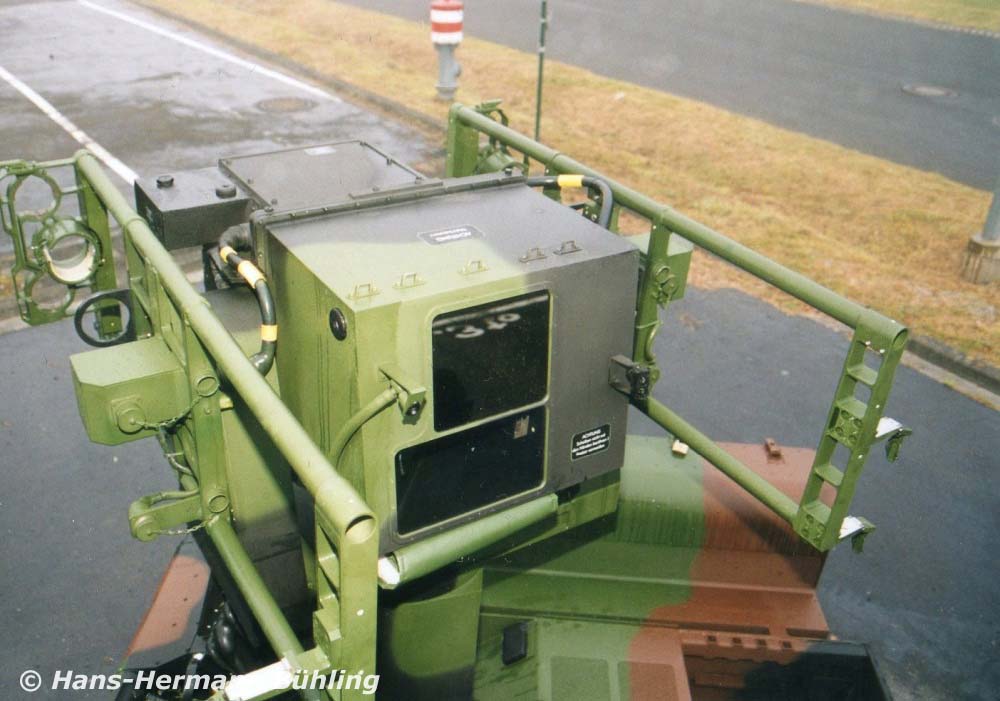

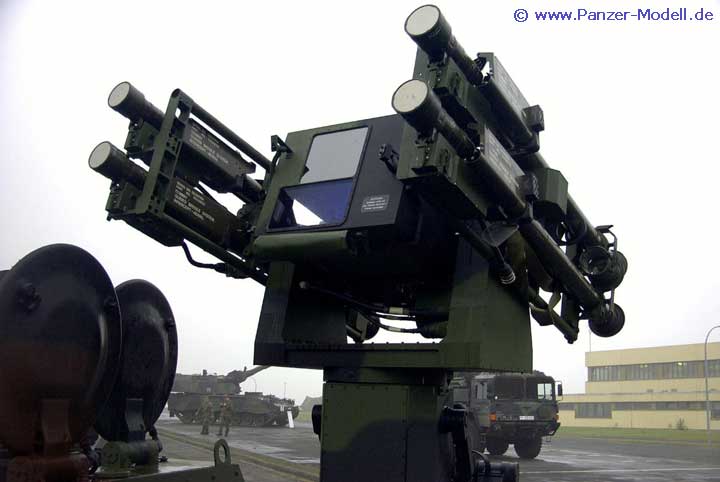

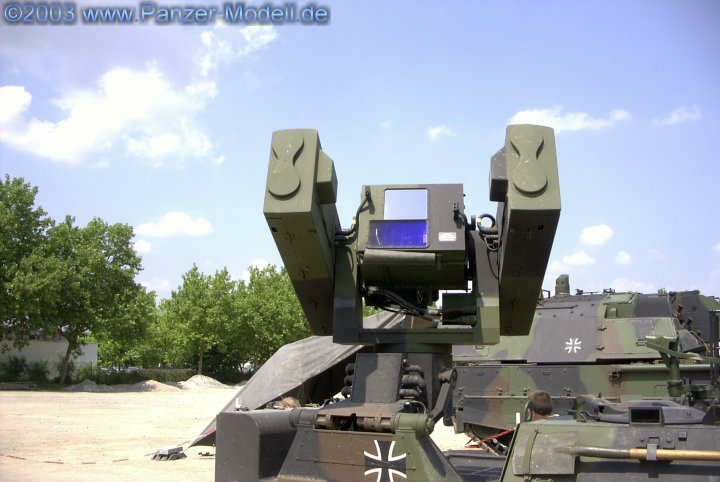

Blick von schräg vorn auf Werferkopf mit Zielerfassungsoptik

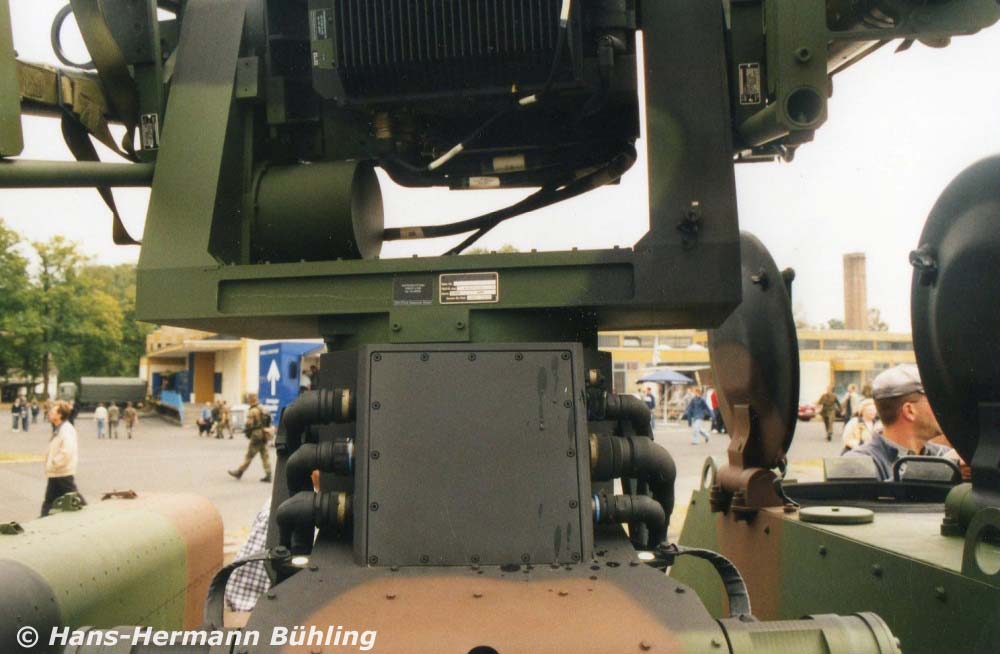

Rückseite Startreroptik mit Verkabelung

Starteroptik von vorn rechts

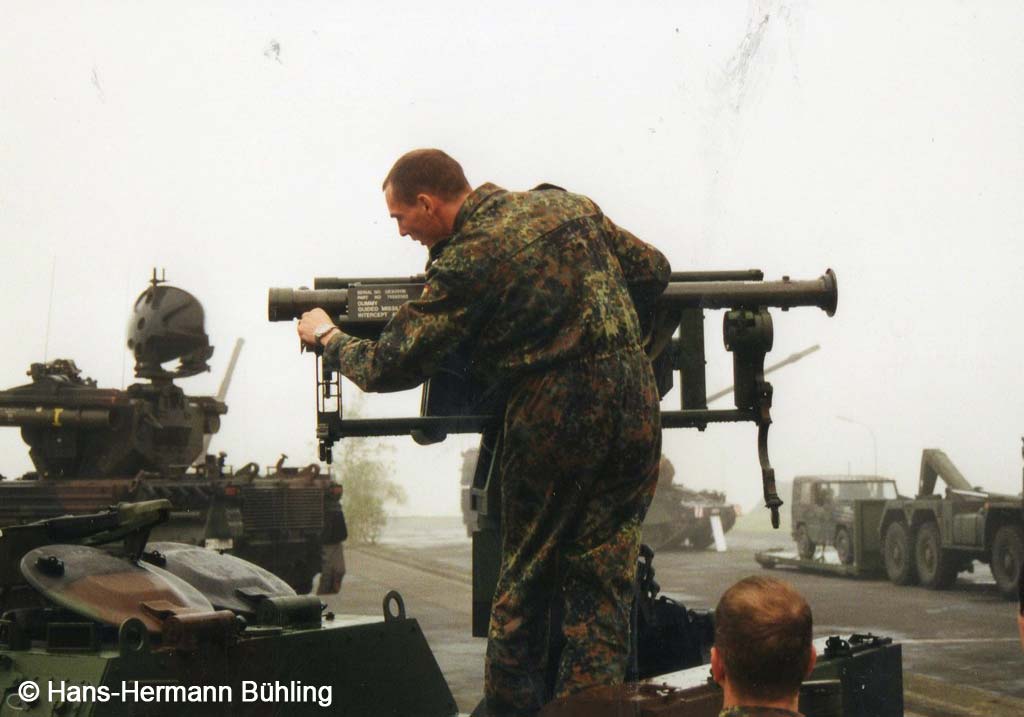

Nachladen mit Stinger Raketen
~2003 bis ~2009

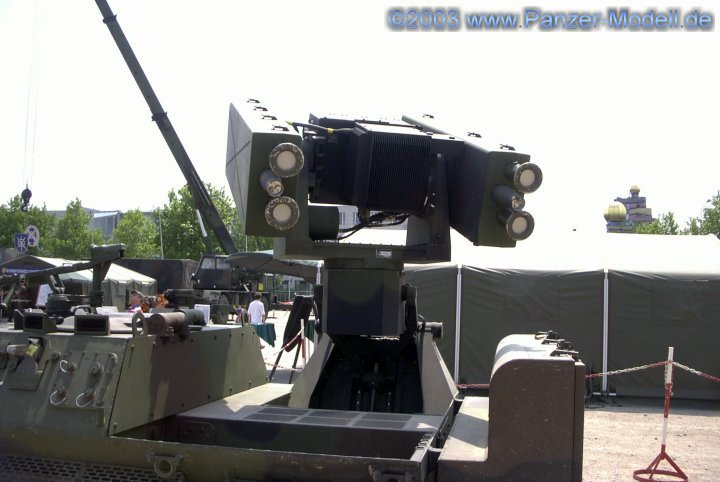

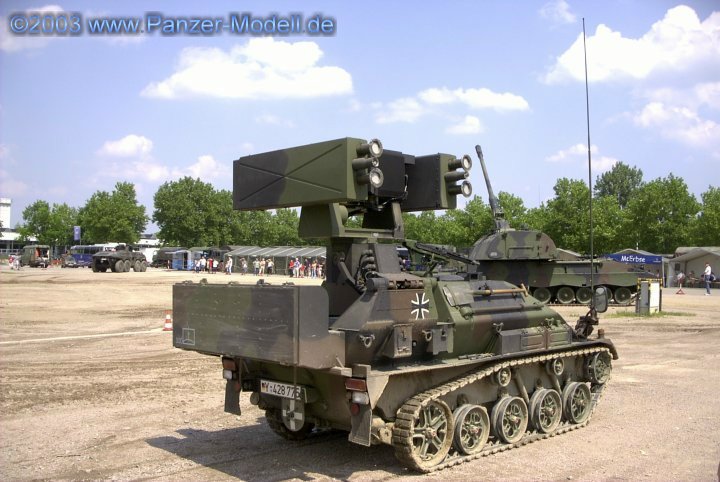

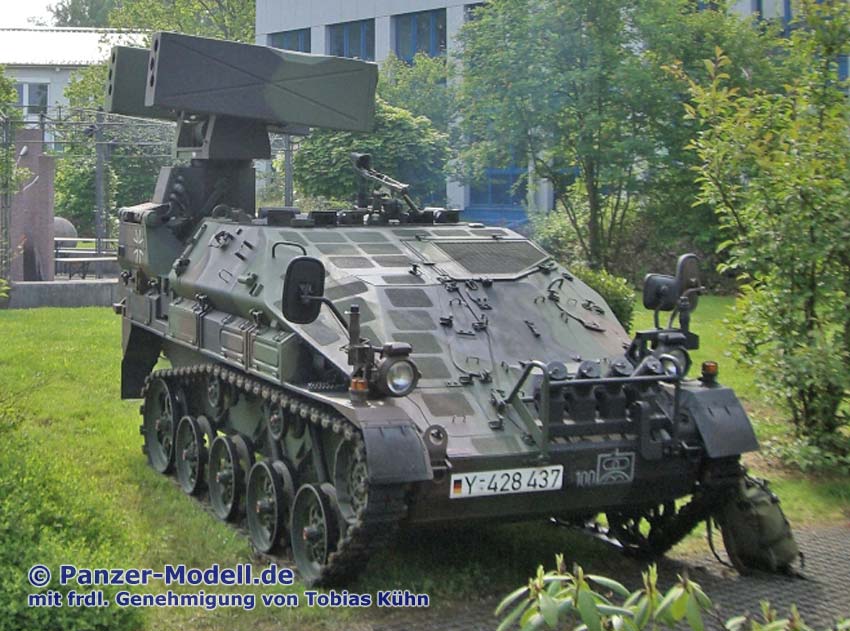

Ozelot mit neuem Werfer

Ozelot aus 8 Uhr...

...und aus 4 Uhr gesehen

Seitenblick auf den Werfer

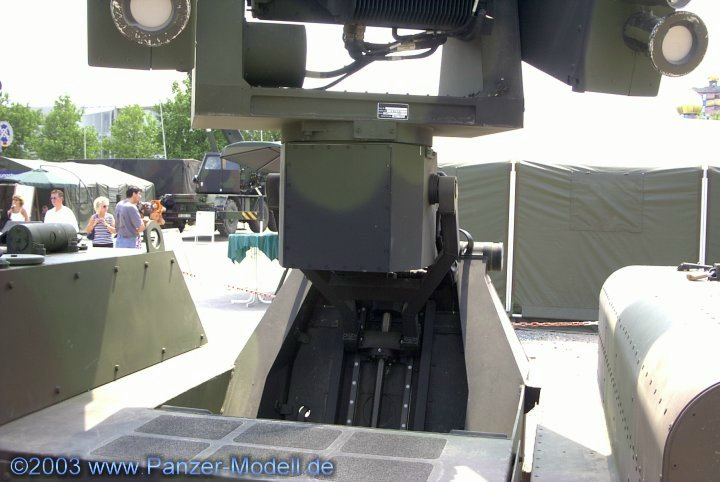

Der aufgerichtete Werferarm von hinten

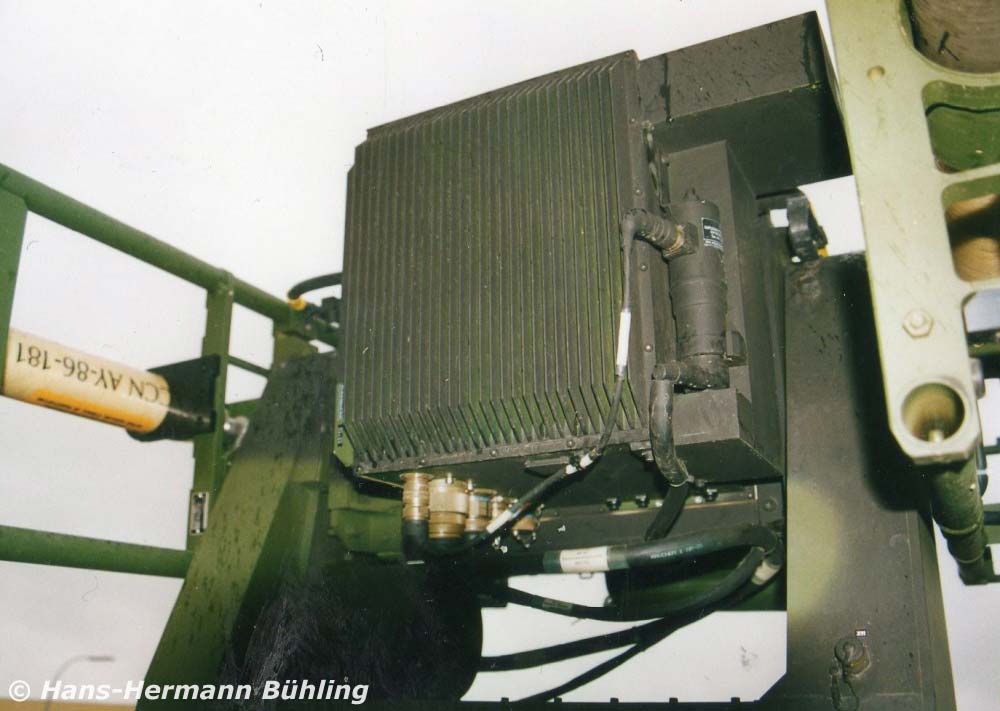

Beachtenswert das Kühlelement

Der Werferarm von rechts

und von links mit der Aufstellwendel

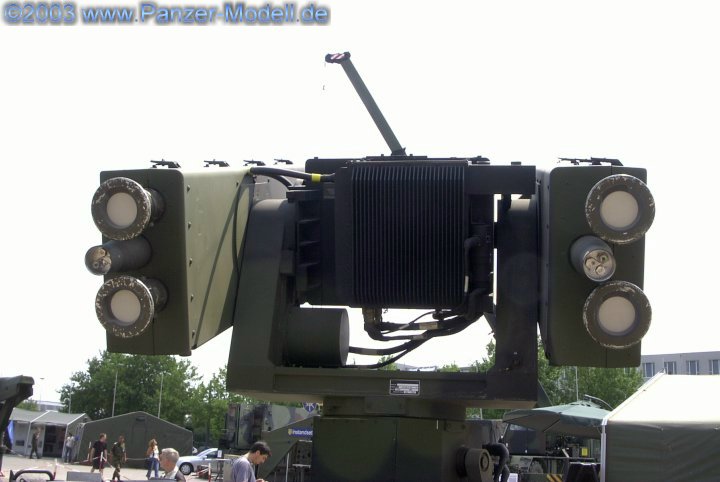

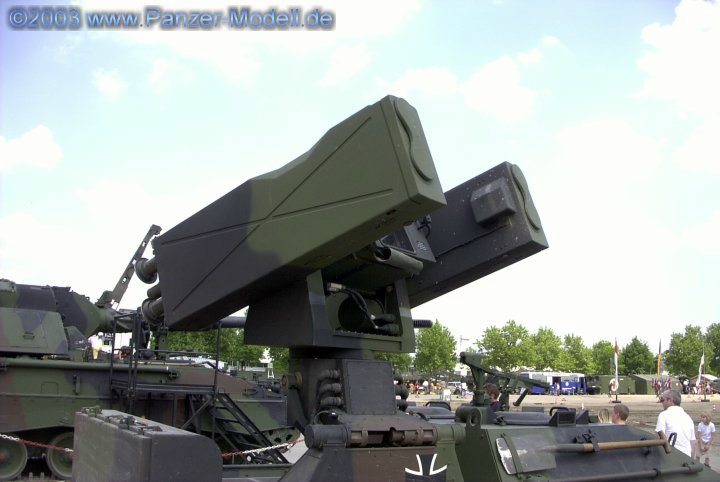

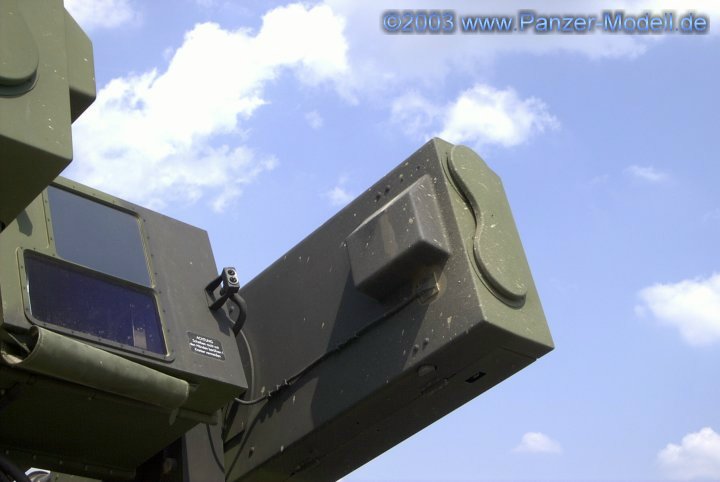

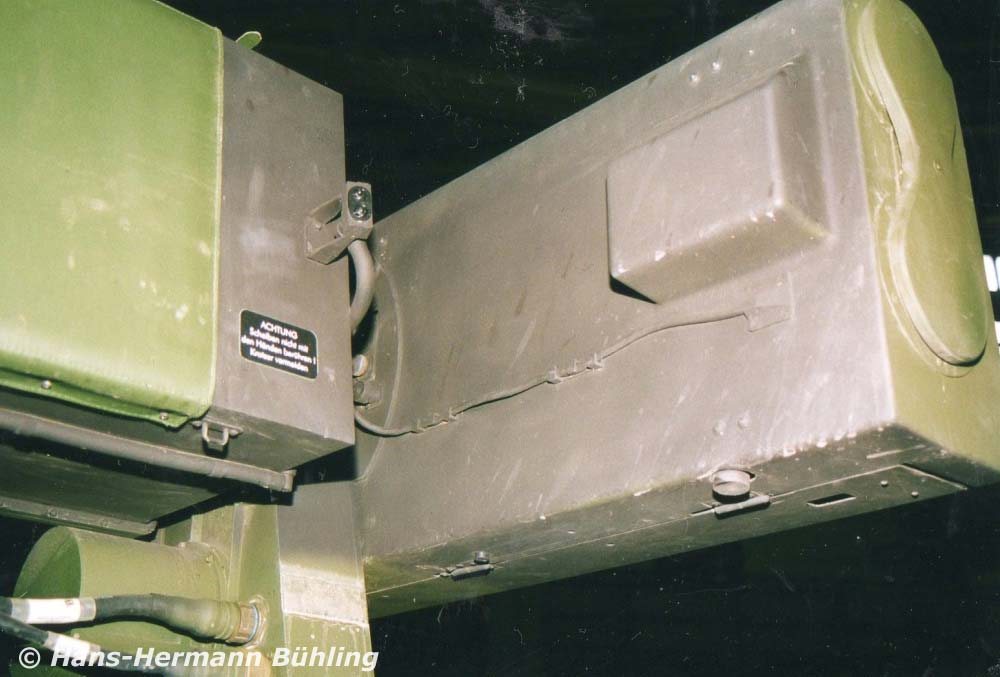

Die neuen Waffenbehälter

Der Behälterverschluß dreht sich im Einsatz um 90°

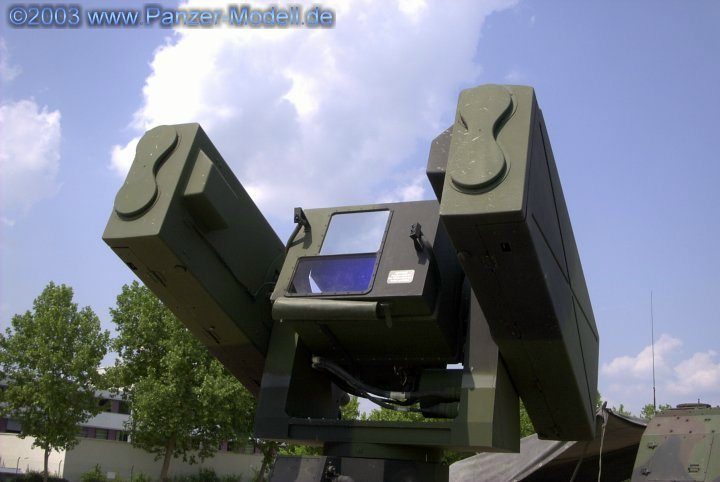

Werferarm mit Zieloptik

Werfer in Marschstellung von rechts...

...und in Marschstellung von links

Die leicht modifizierte Waffenanlage

Verdreckungsstudie des Laufwerkes
ab ~2009

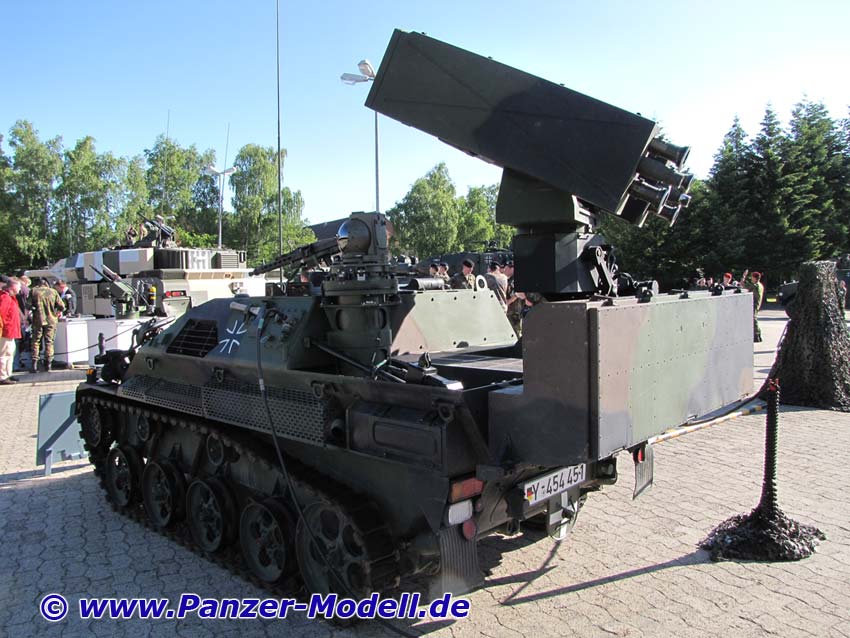

Gesamtansicht hunten rechts

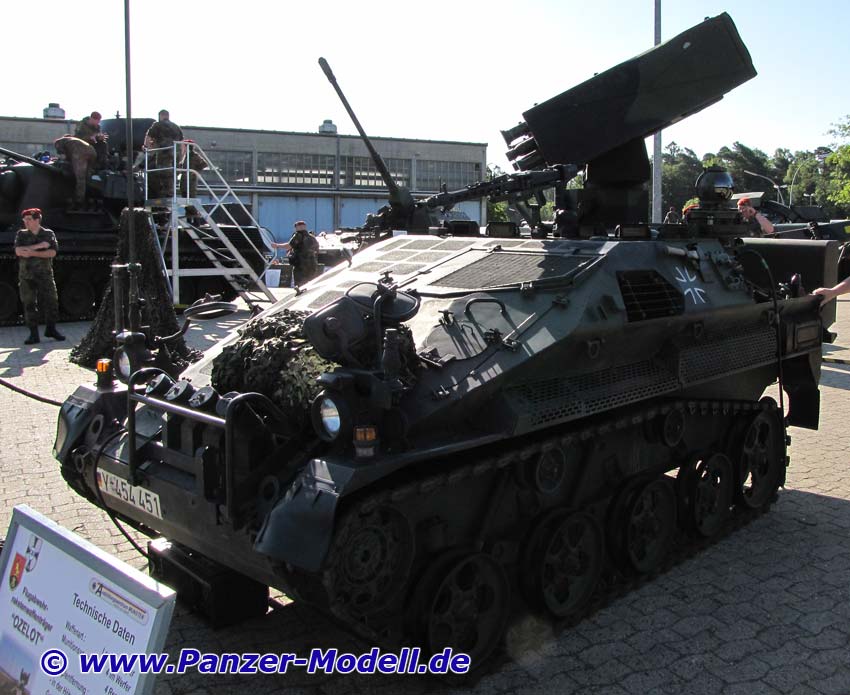

Gesamtansicht vorn rechts

Gesamtansicht vorn

Gesamtansicht vorn links

Detailansicht links, Abluftgräting

linke Seite Heckbereich, abgesenkter Starter

rechte Seite

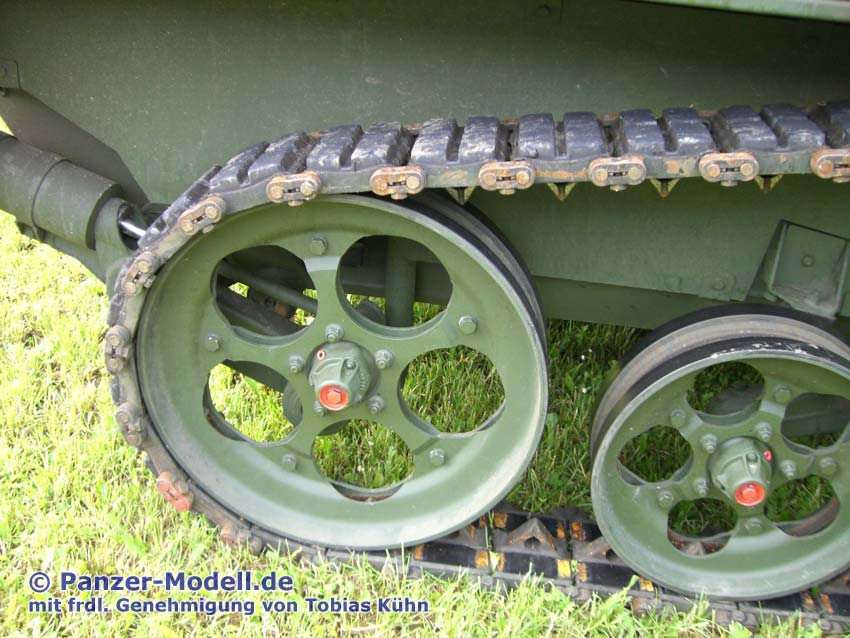

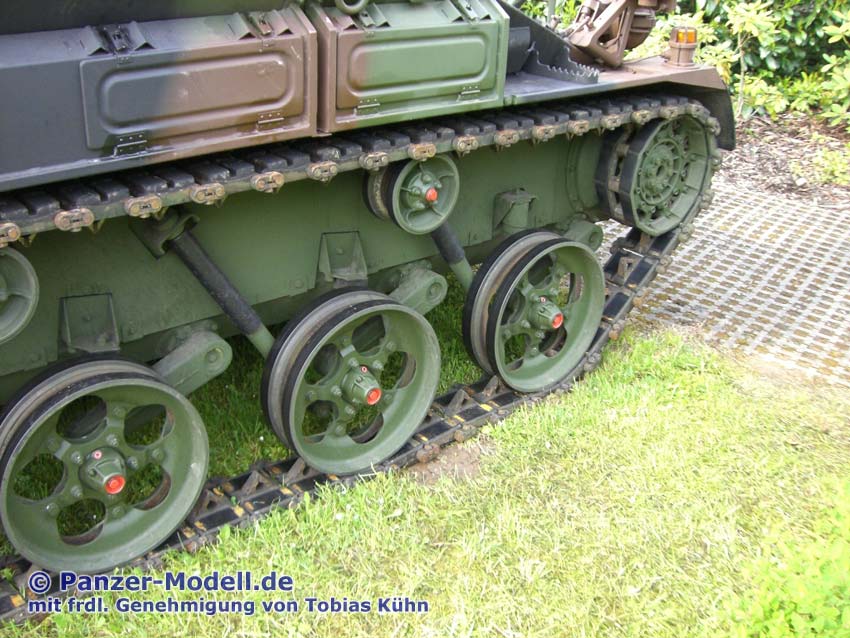

rechte Seite - neue Laufrollen

Neues Leitrad

rechte Seite hinten - neue Staukisten

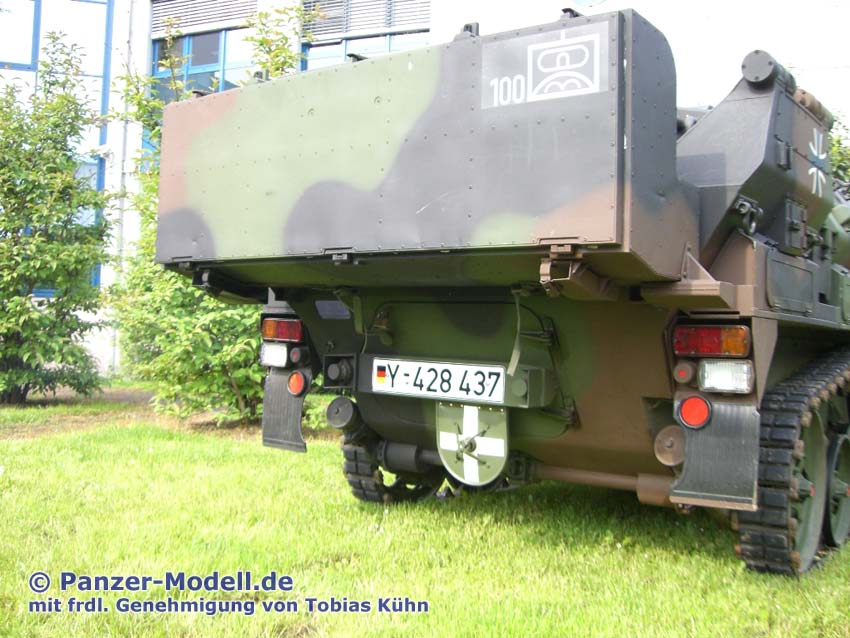

Heckansicht

Gesamtansicht vorn rechts, aufgestellter Starter

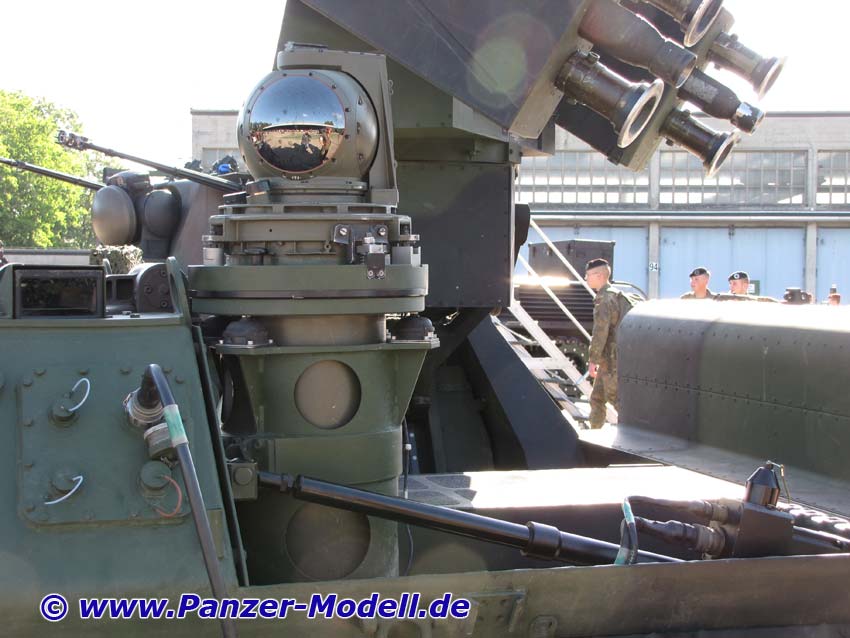

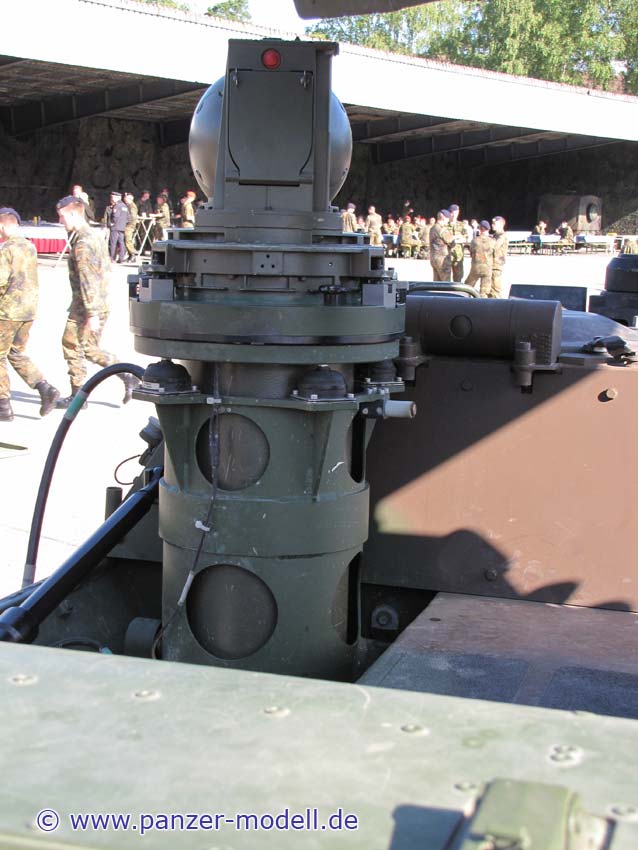

aufgestelltes Rundum WBG

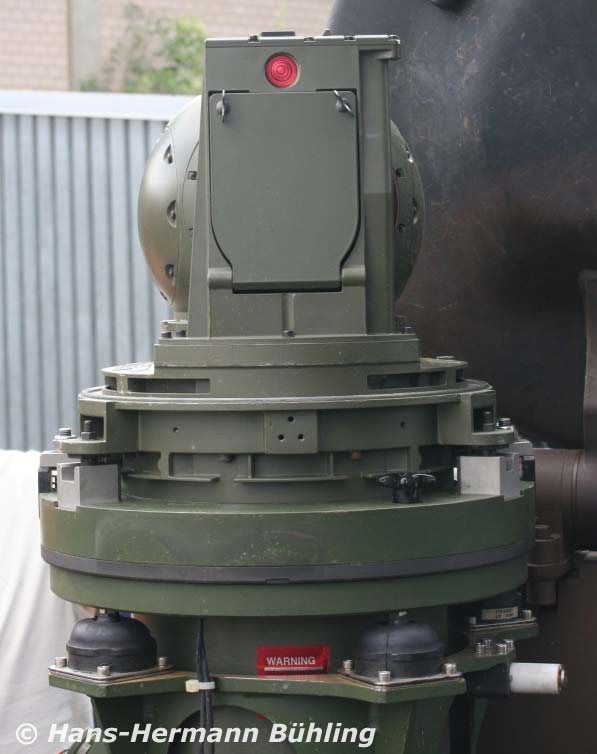

Rückseite Rundum WBG

aufgerichtete Zieloptik von hinten

Innenseite Startbehälter vorn

Rundum WBG abgeklappt

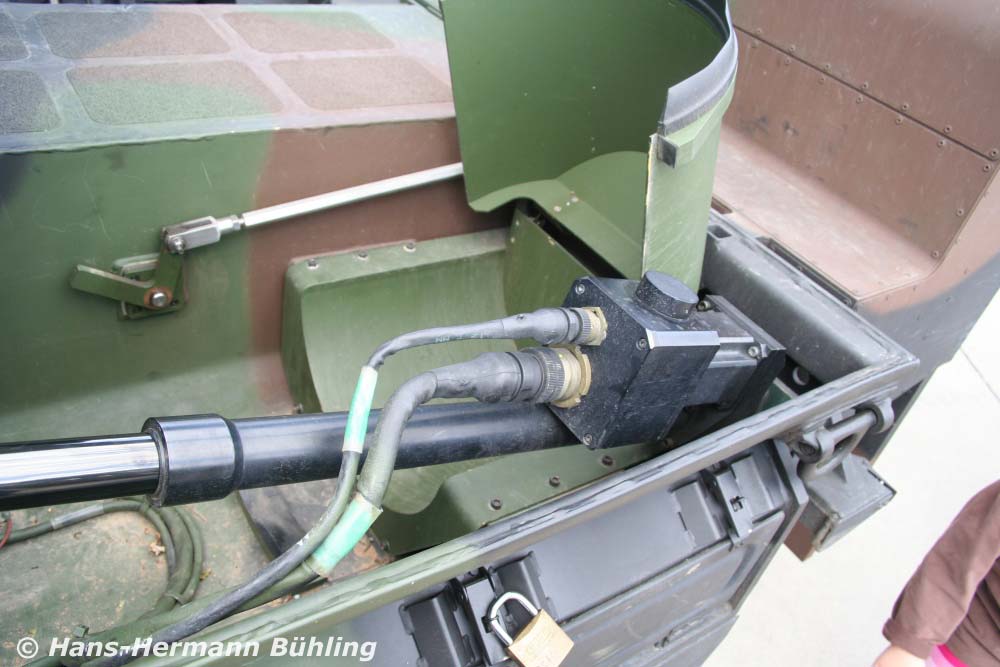

Hydraulik und Schutzklappe für Rundum WBG

neue Zieloptik aufgerichtet

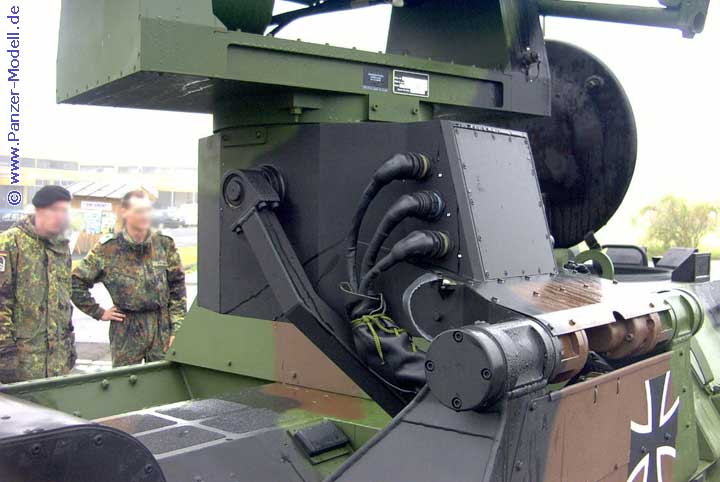

Werferbasis mit Kabelanschlüssen

Gesamtansicht vorn links

Gesamtansicht hinten links
