12t Zugkraftwagen, Sd.Kfz.8

Das Sd.Kfz. 8 wurde von der Firma Daimler-Benz im Jahr 1934 entwickelt. Zum Zeitpunkt seiner Entstehung war es das schwerste Halbkettenfahrzeug der Wehrmacht. Der Bau erfolgte im Daimler-Benz-Werk Berlin-Marienfelde sowie bei Krauss-Maffei in München und bei Krupp in Essen und Mülhausen. Insgesamt wurden bis 1944 etwa 4000 Zugkraftwagen produziert. Das Sd.Kfz. 8 galt als zuverlässiges Fahrzeug, war aber in der Herstellung kompliziert und mit 46.000 Reichsmark sehr teuer.

Die erste Produktionsvariante war die Ausführung „DB 7“, welche einen 150-PS-Motor hatte. Die endgültige Form erhielt das Fahrzeug mit der 1936 erschienen Baureihe „DB 8“. Ab der von 1938 bis 1939 produzierten Ausführung „DB 9“ erhielten die Sd.Kfz. 8 einen 185-PS-Motor. Die letzte Baureihe „DB 10“, die von 1939 bis 1944 hergestellt wurde, erhielt Drehstabfedern anstelle der Blattfedern.

Das Sd.Kfz.8 war 7,35m lang, 2,50m breit und 2,77m hoch. Der Maybach Motor HL85 TUKRM mit 185PS erlaubte dem Fahrzeug mit 14,7t Gesamtgewicht eine Geschwindigkeit von rund 50km/h.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

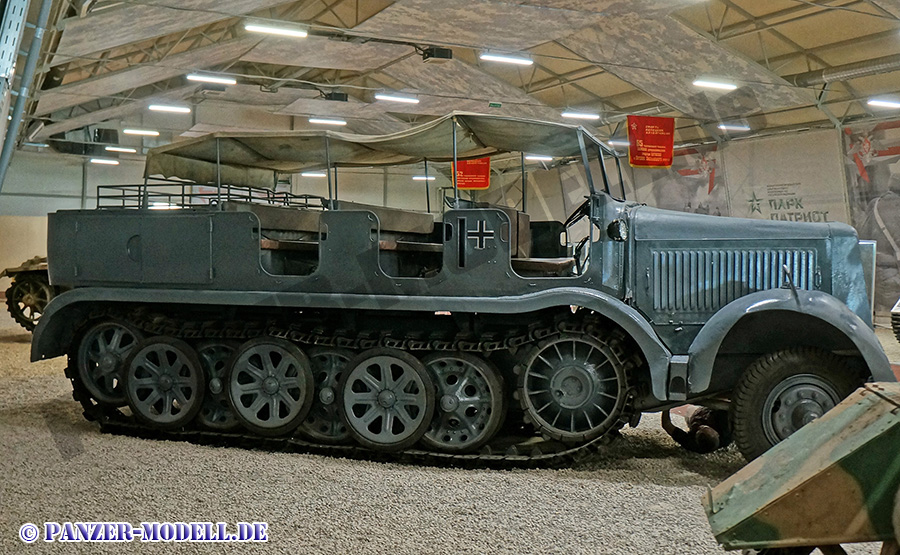

Gesamtansicht rechts

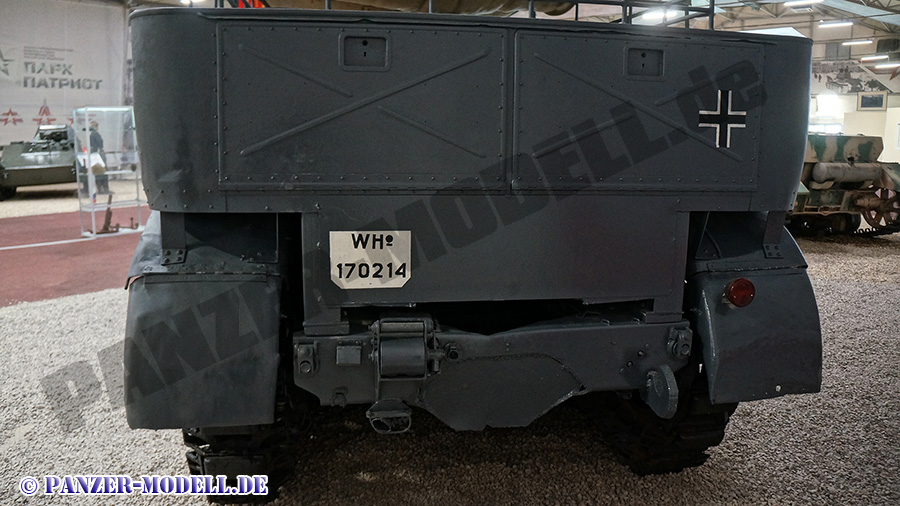

Heckansicht

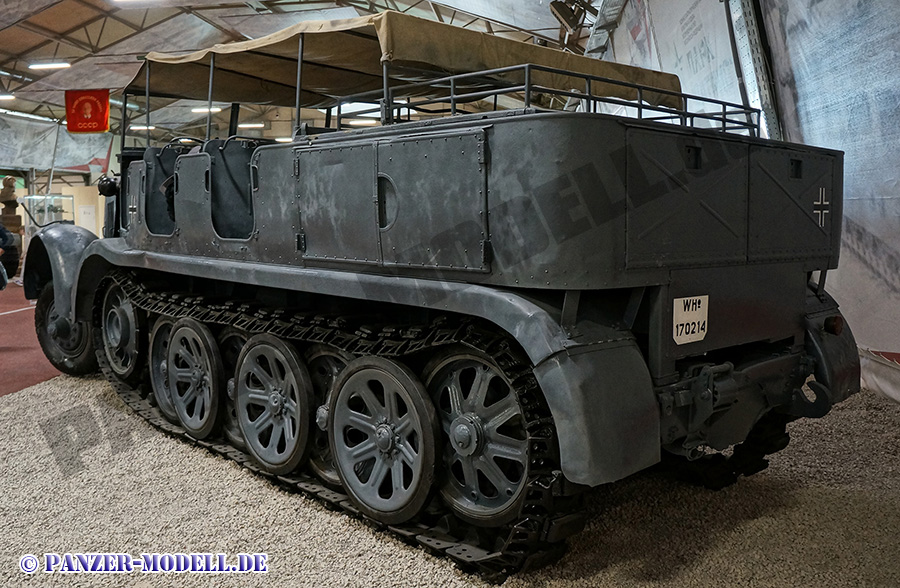

Gesamtansicht hinten links

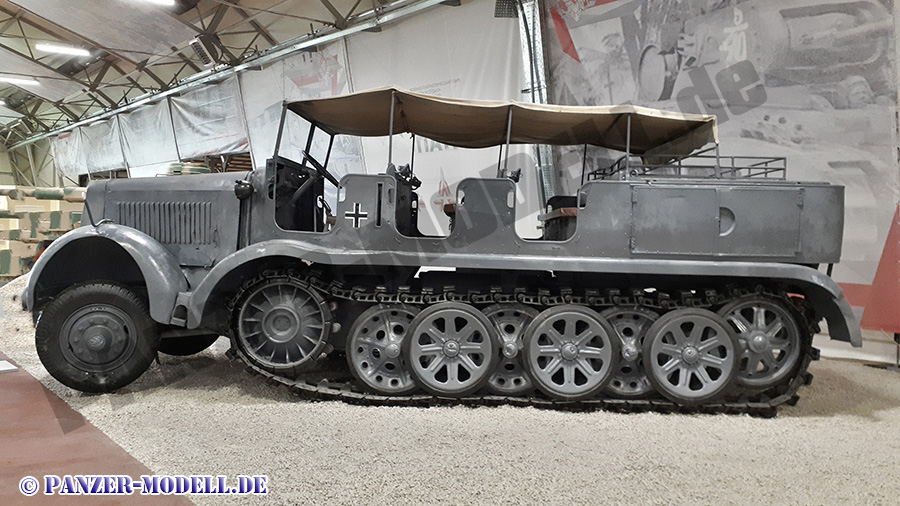

Gesamtansicht links

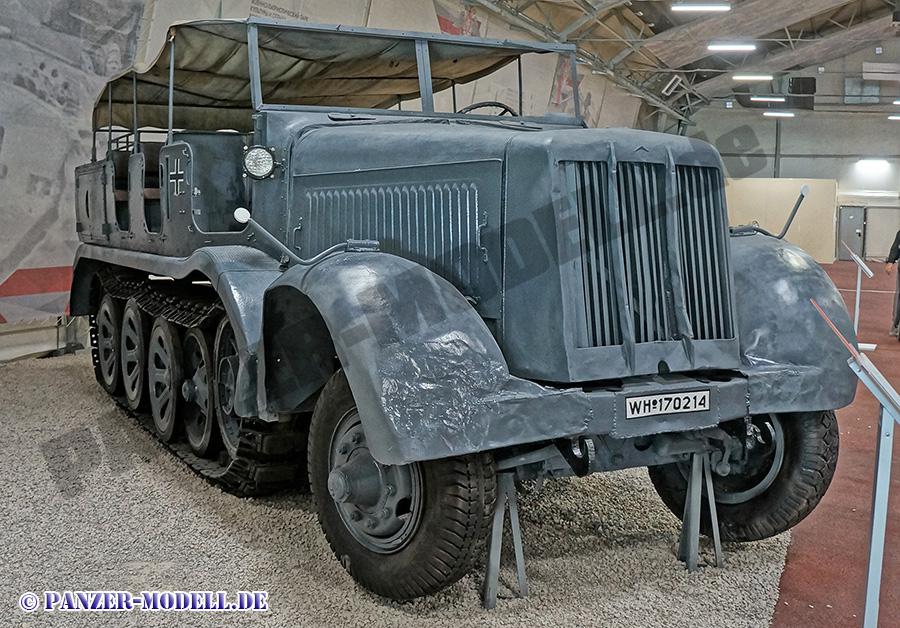

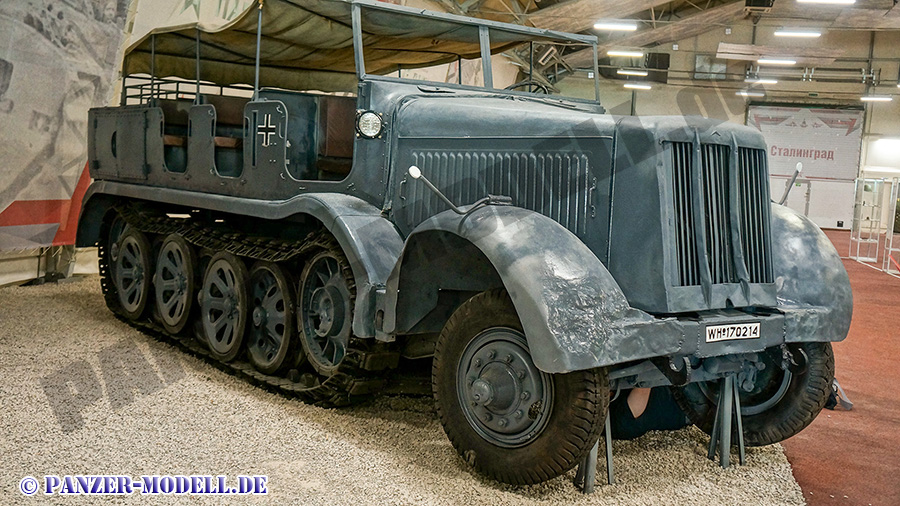

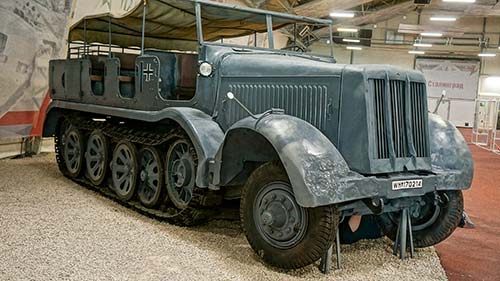

Gesamtansicht vorn rechts

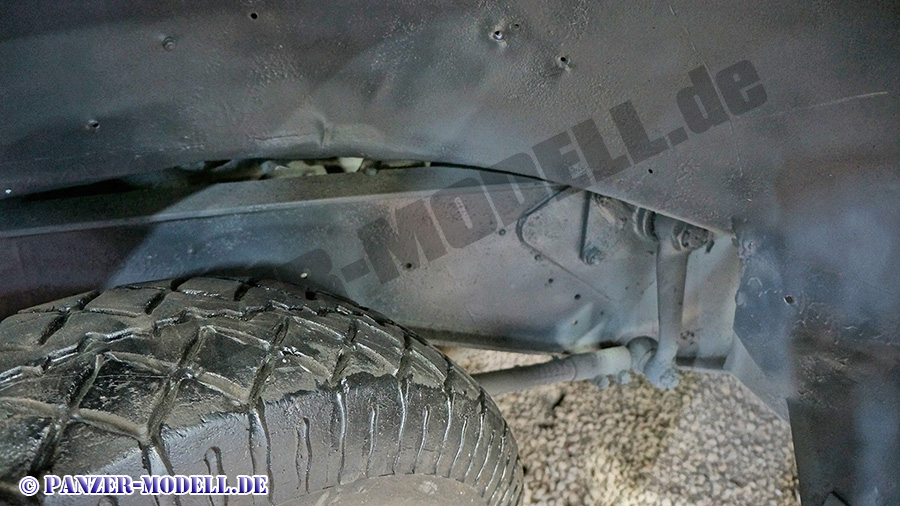

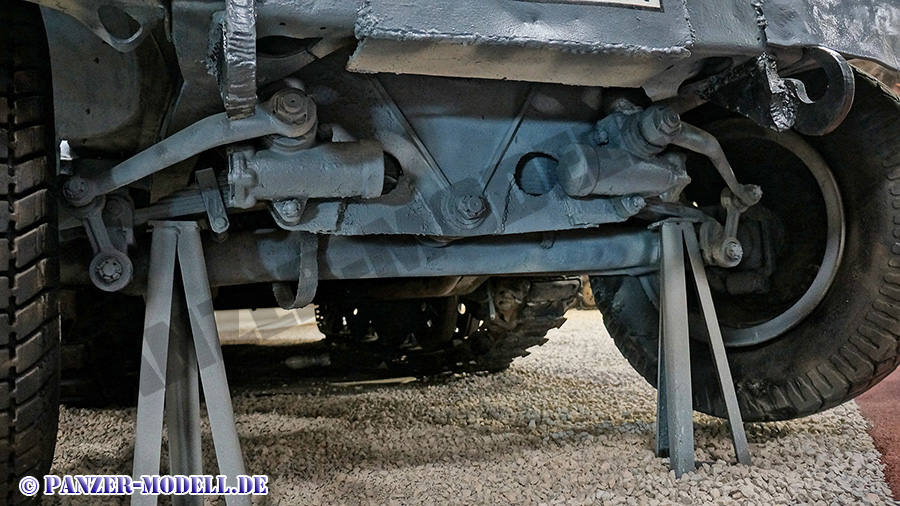

Vorderachse von vorn

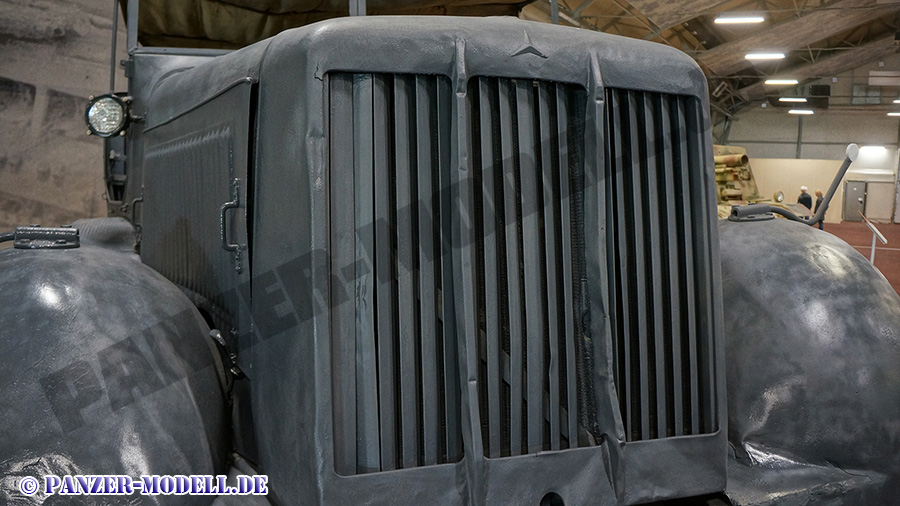

Kühlergrill

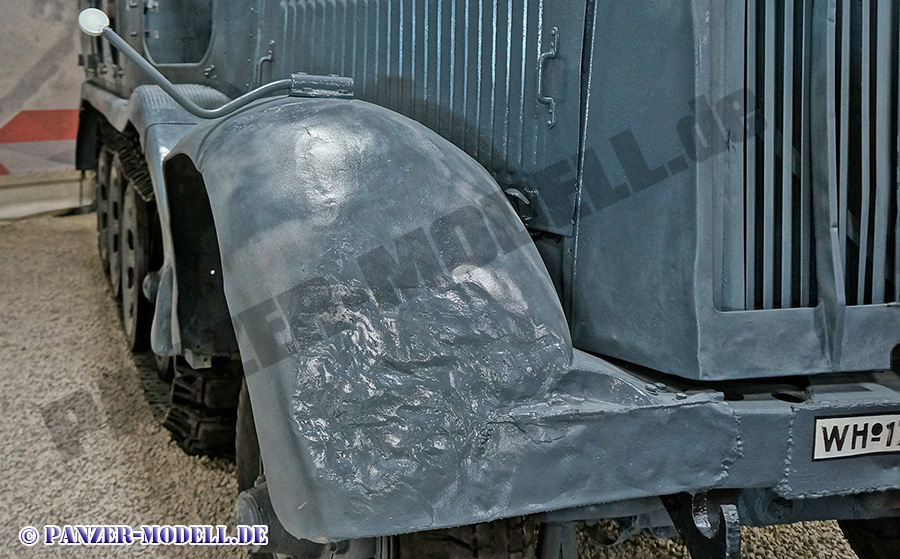

Ausgebeulter Kotflügel vorn rechts

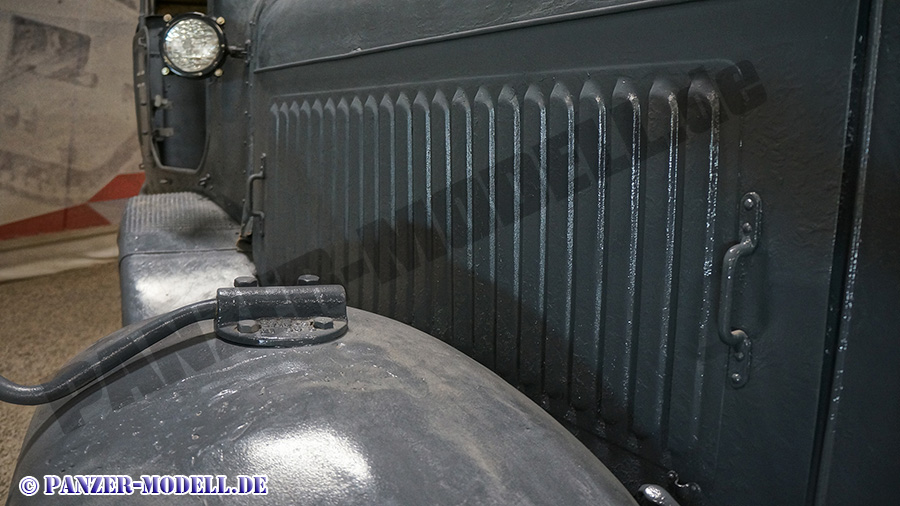

Motorraumabdeckung rechts

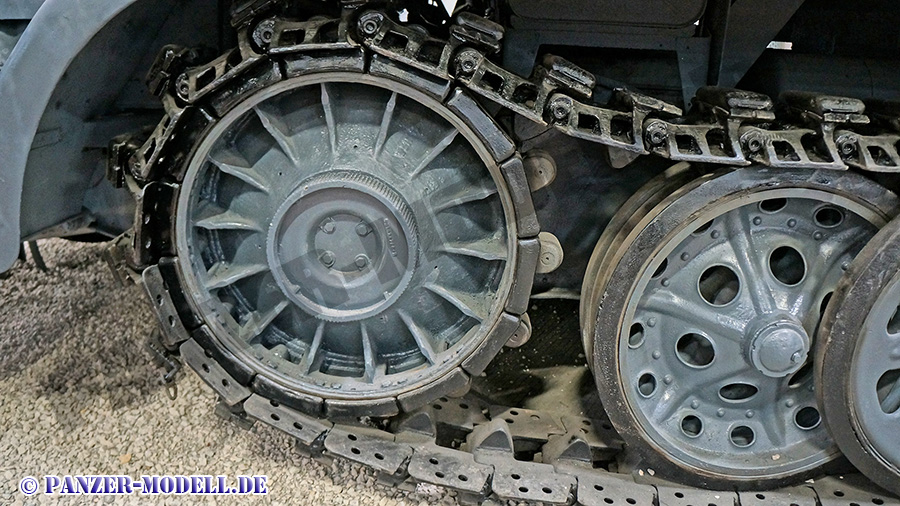

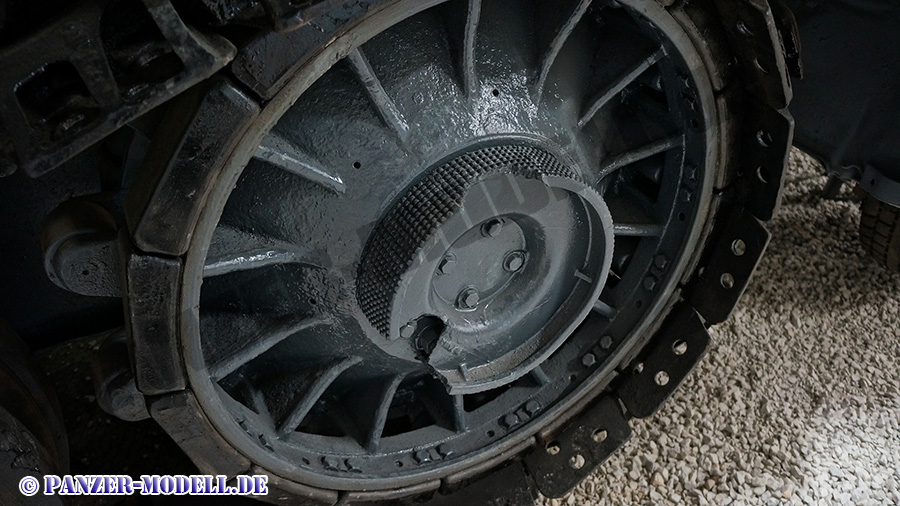

Antriebsrad rechts

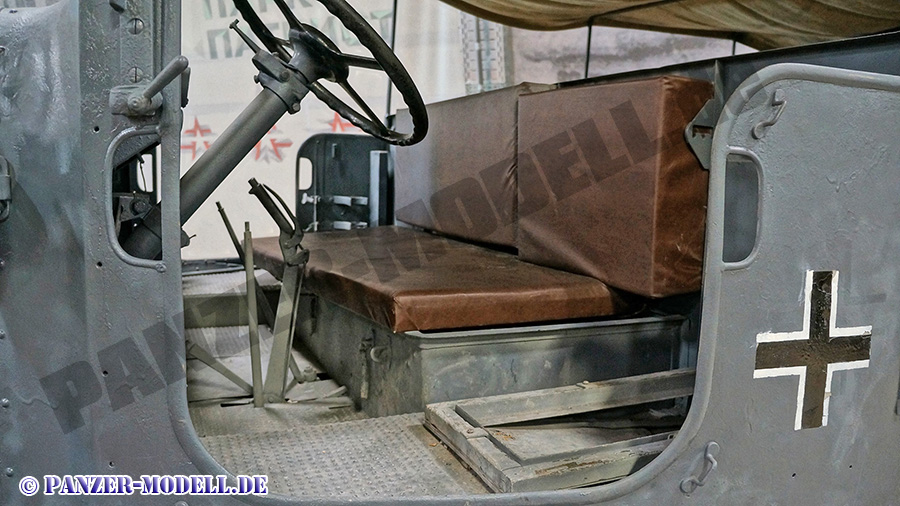

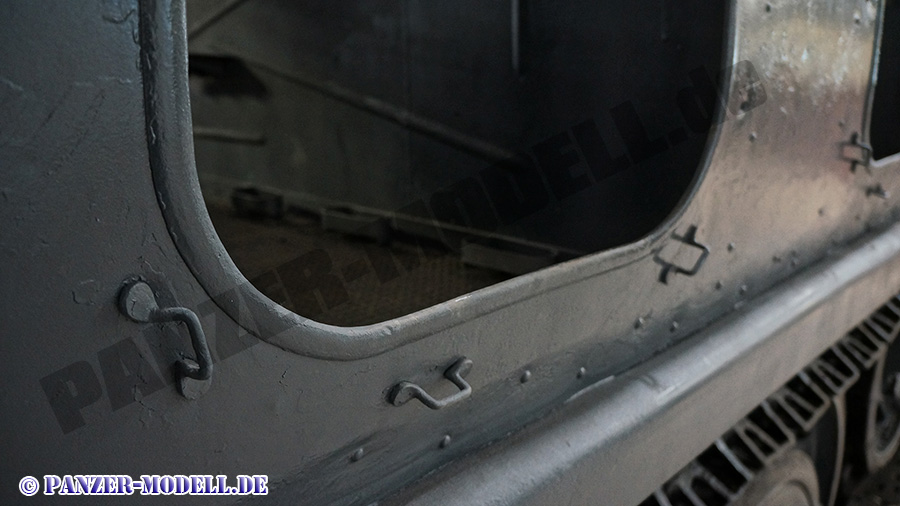

Seiteneinstieg rechts, erste Reihe

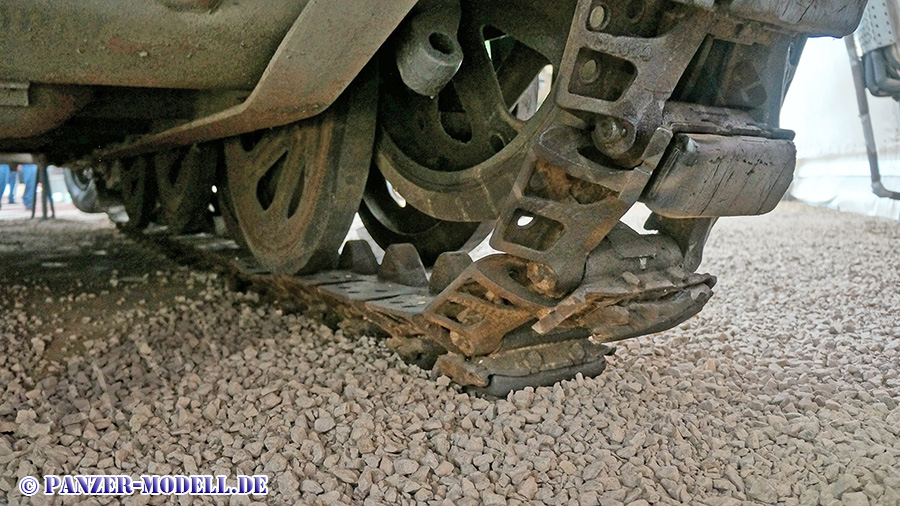

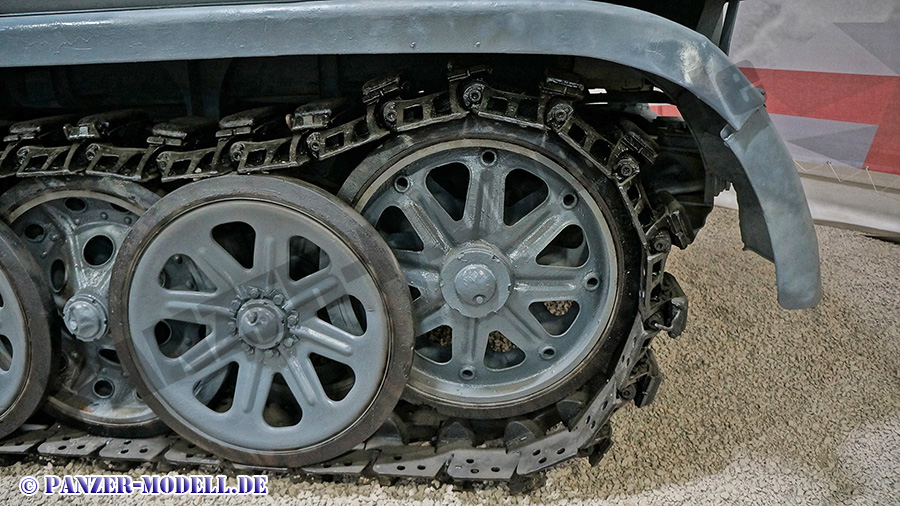

Leitrad, rechts von innen

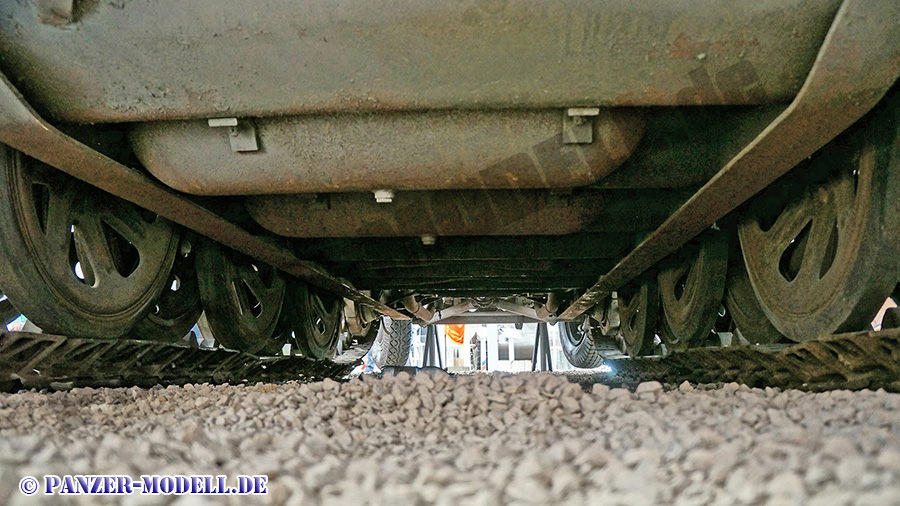

Unnterseite von hinten

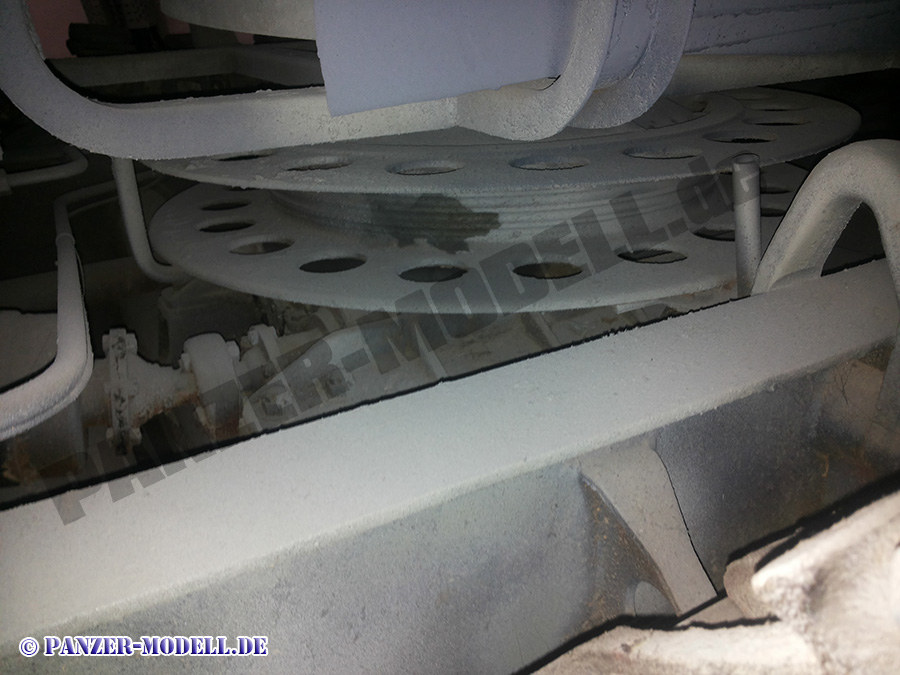

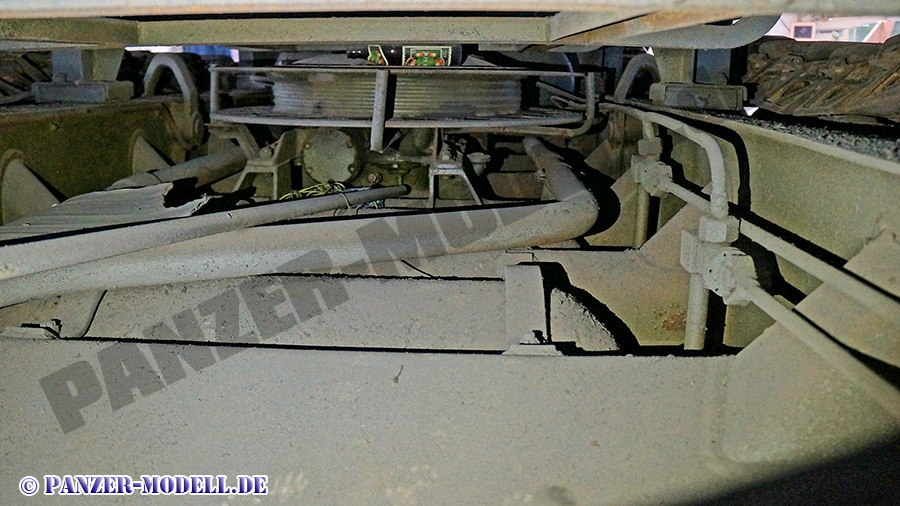

Zwischenraum unter Aufbau mit Seilzugrolle von hinten

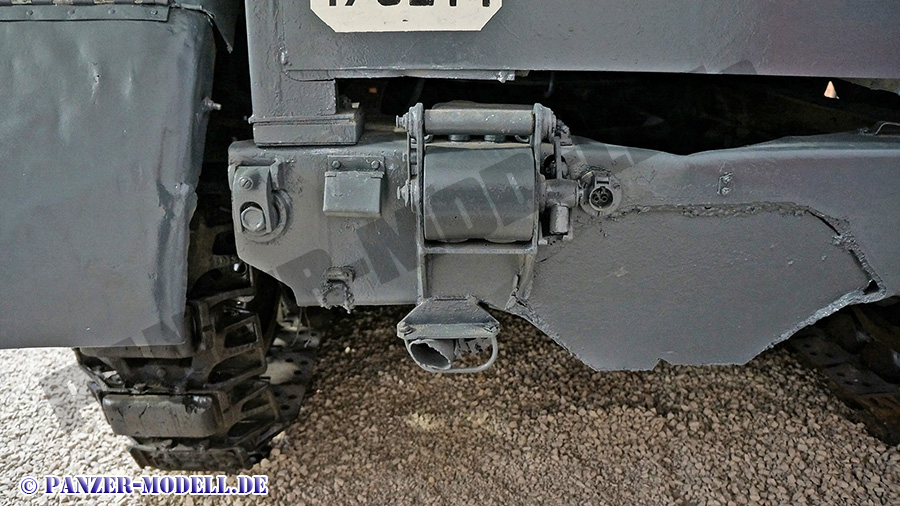

Seilzugführung hinten links

Staukastenklappe hinten links

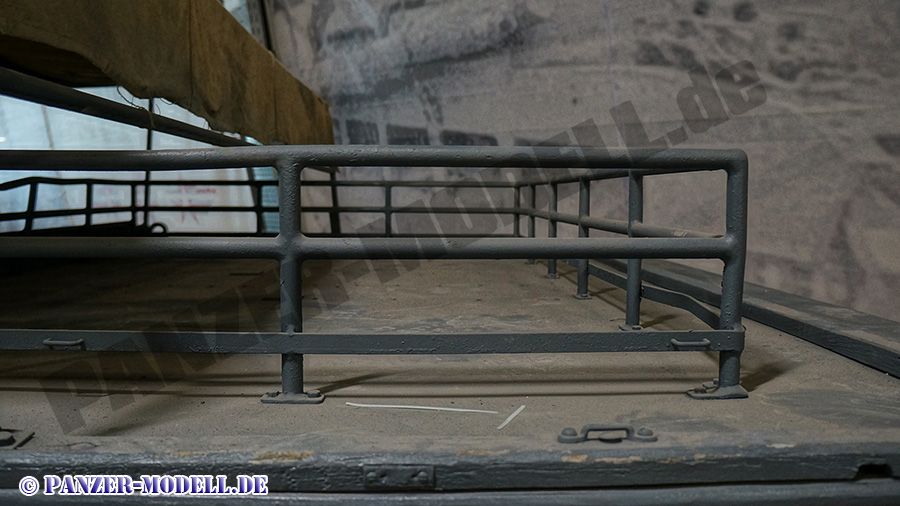

Staugestell auf Staukasten hinten von links

Laufrollen und Leitrad hinten links

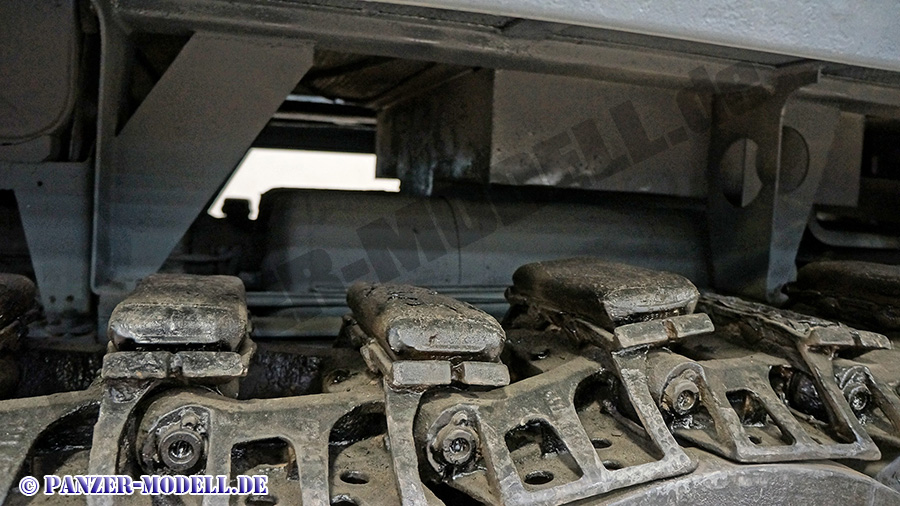

Blick von links über Kette auf Stützstreben und Lufttank

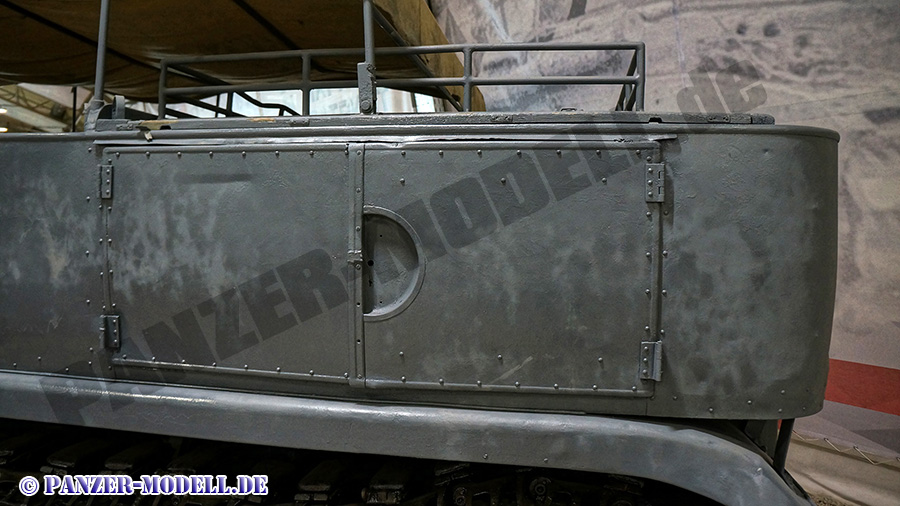

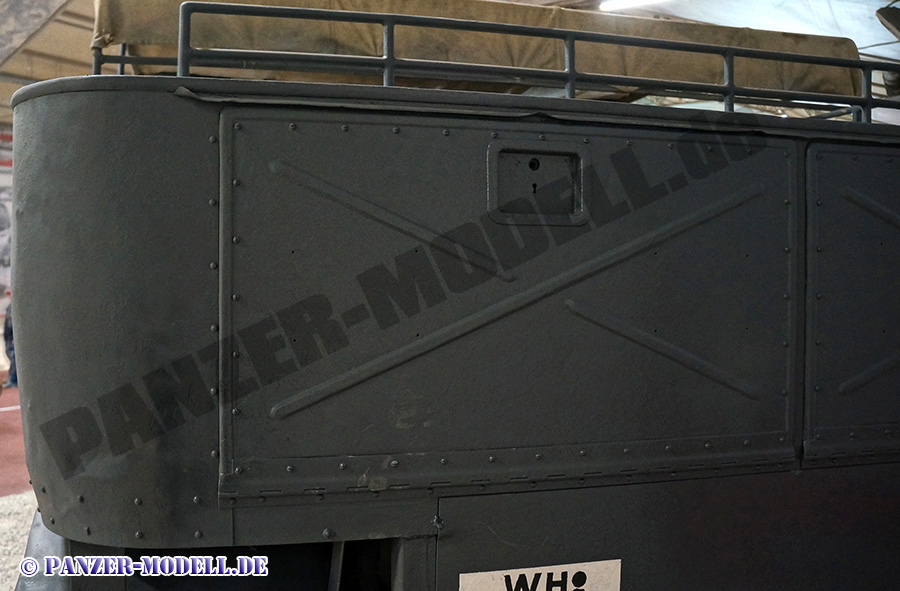

Seitliche Staukästen hinten links

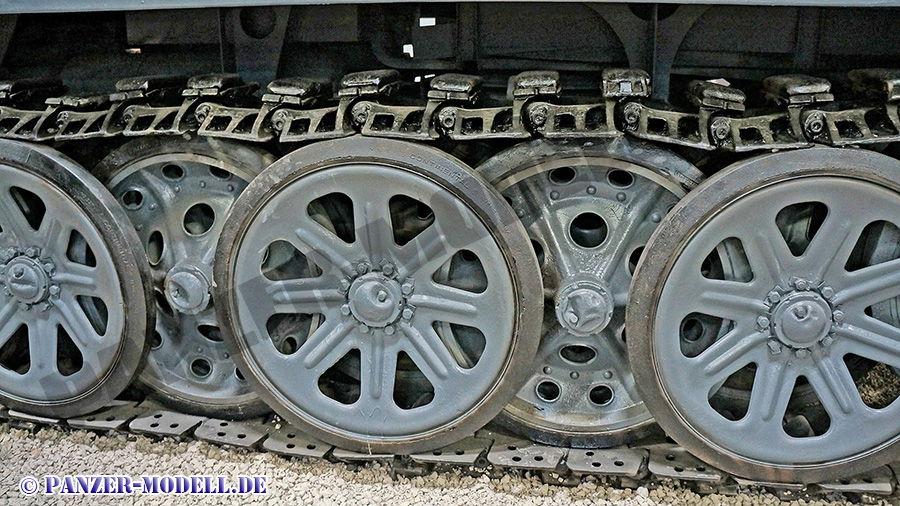

Laufrollen links

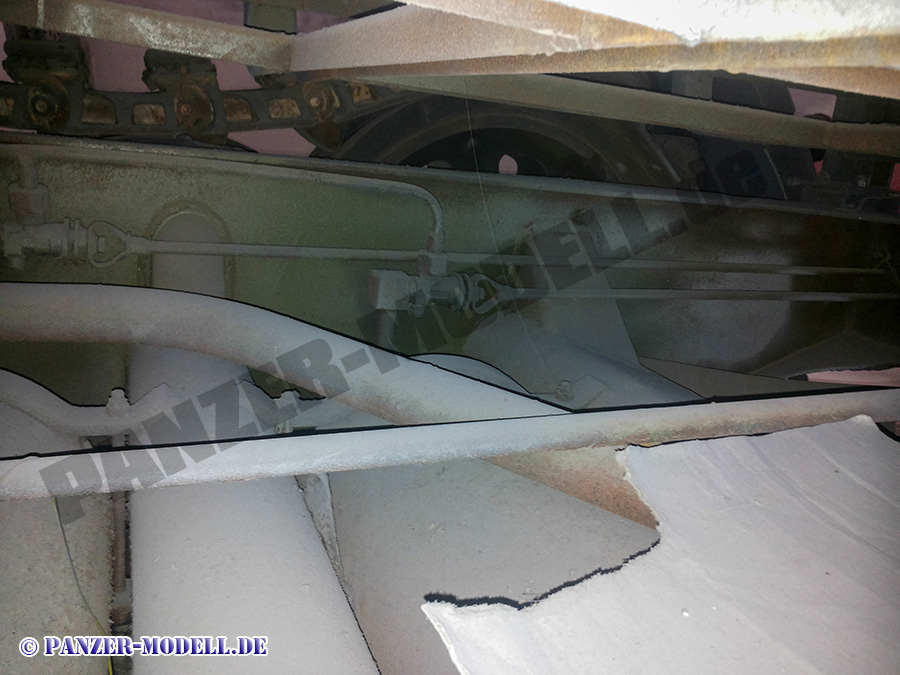

Leitungen Innenseite rechter Längsträger

Seilzugrolle von links

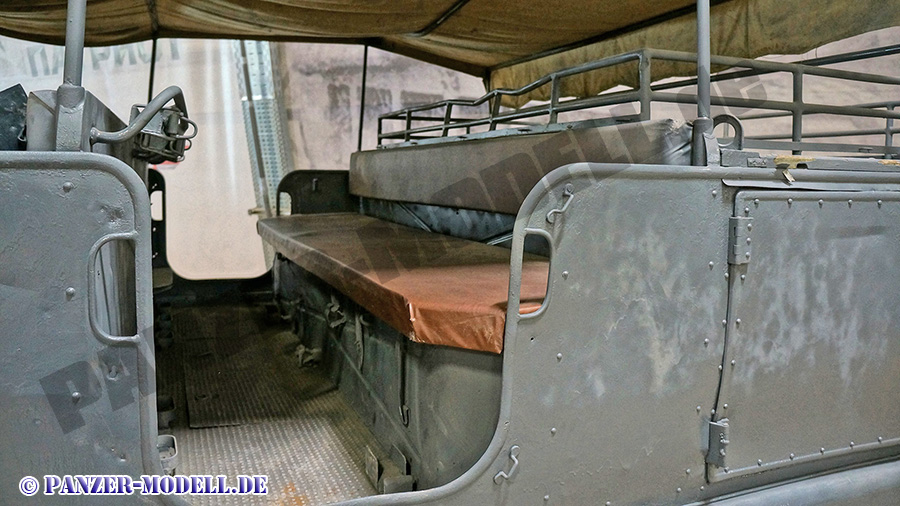

Hintere Sitzbank

Staukasten und Faltverdeck

Frontblech mit Gewehrhalterungen hintere Sitzbank

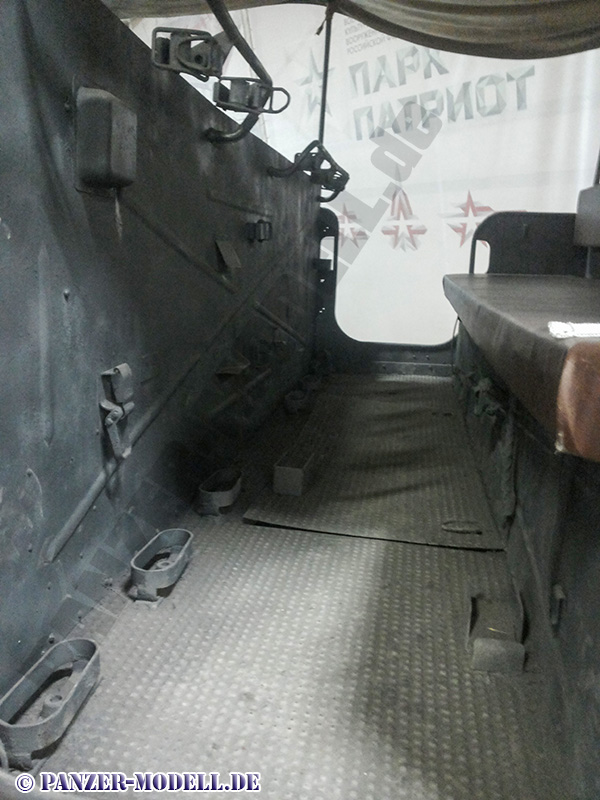

hintere Sitzreihe

Frontblech Fahrer/Beifahrerplatz

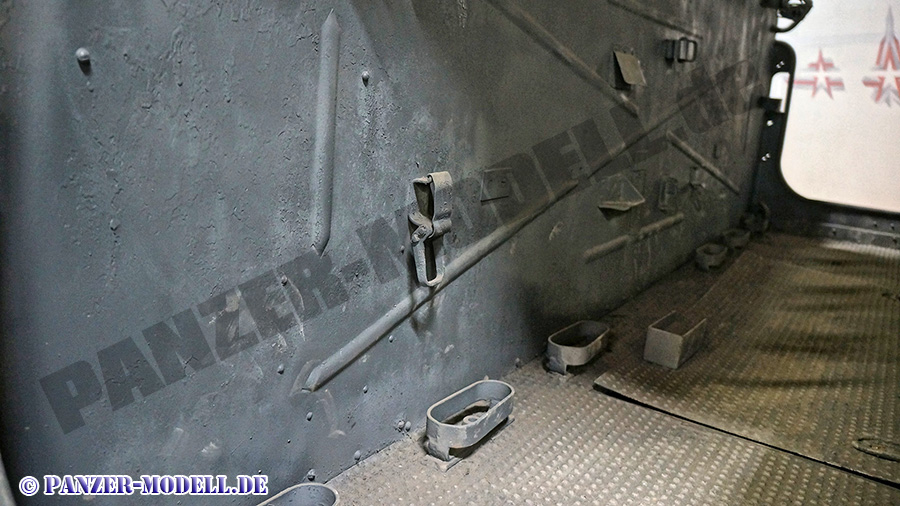

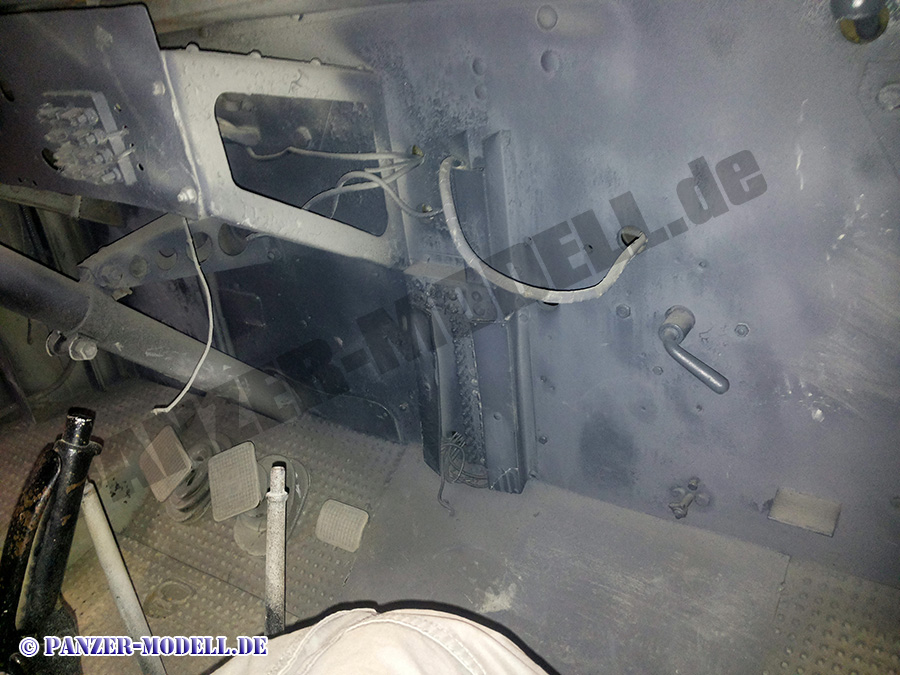

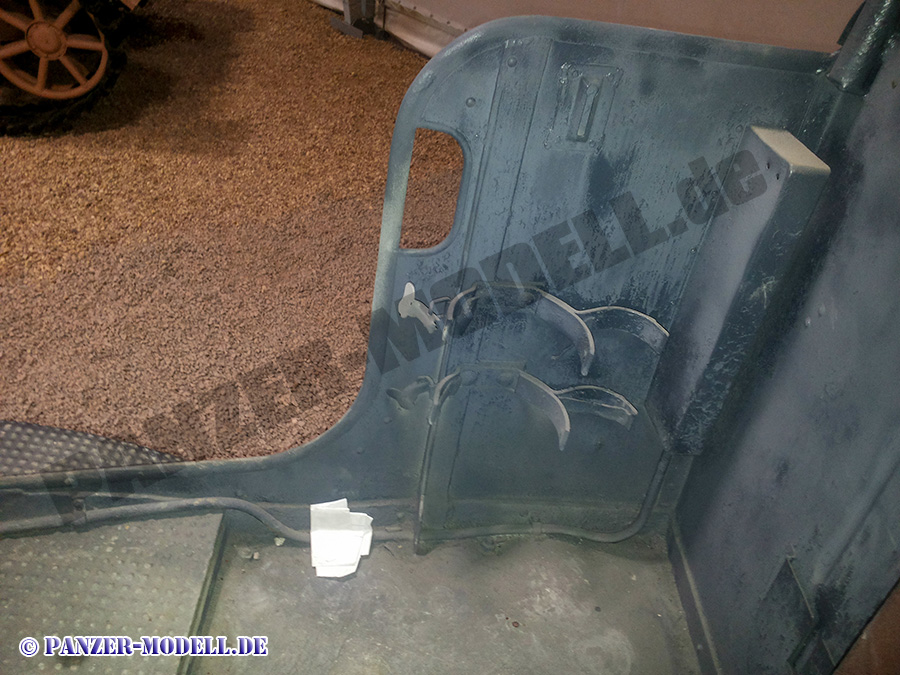

rechtes Innenblech mit Halterungen Beifahrer

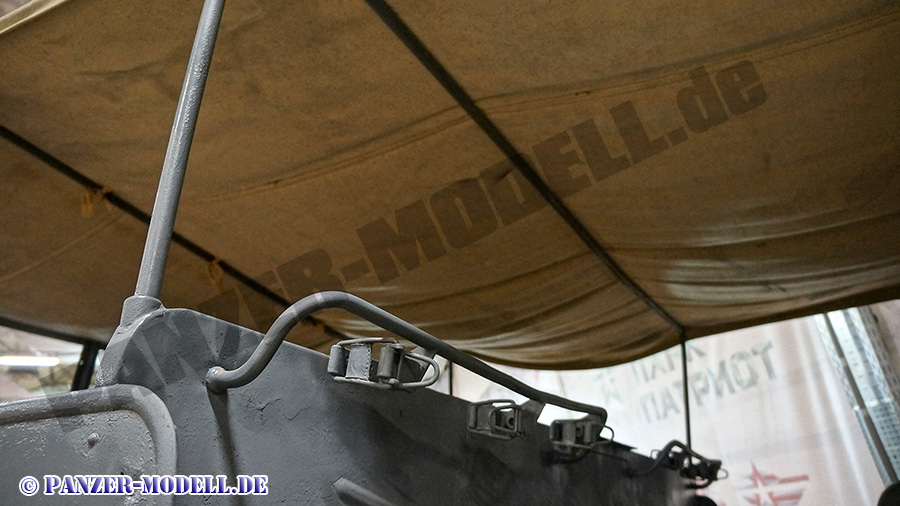

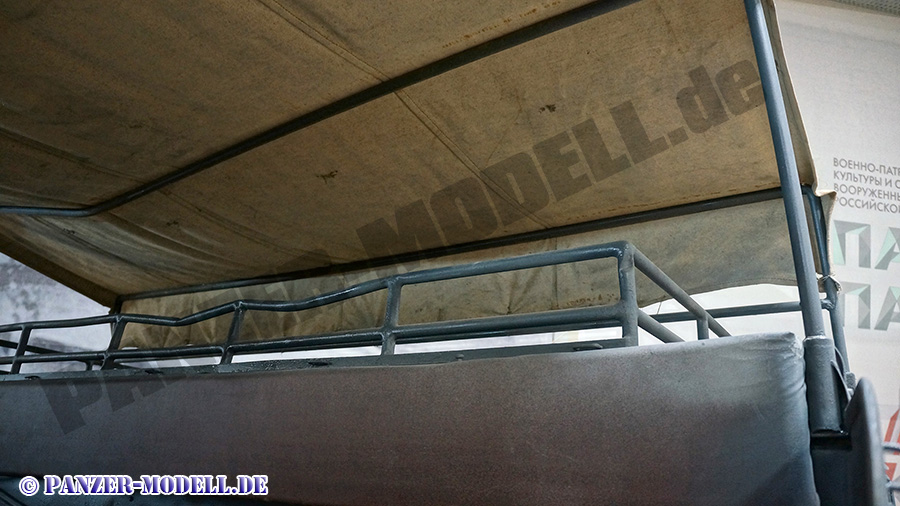

Faltverdeck

Treibrad links

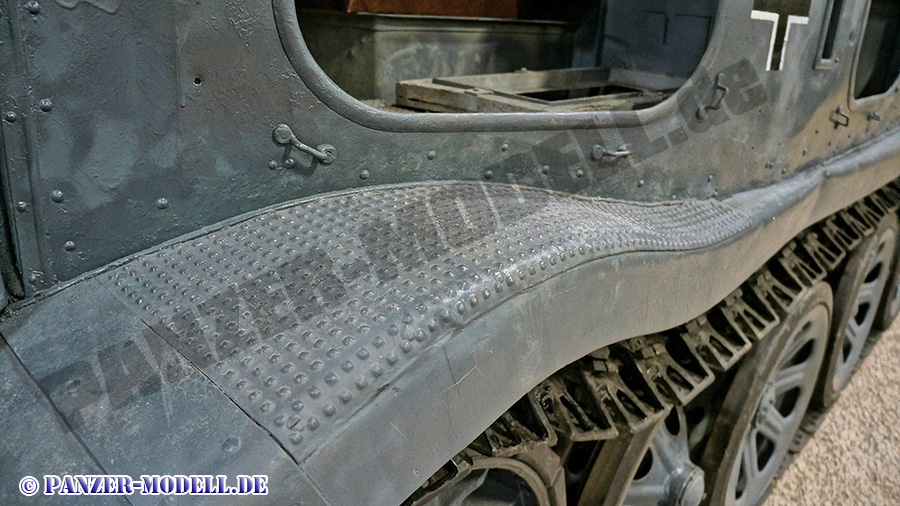

Kettenabdeckblech links vorn

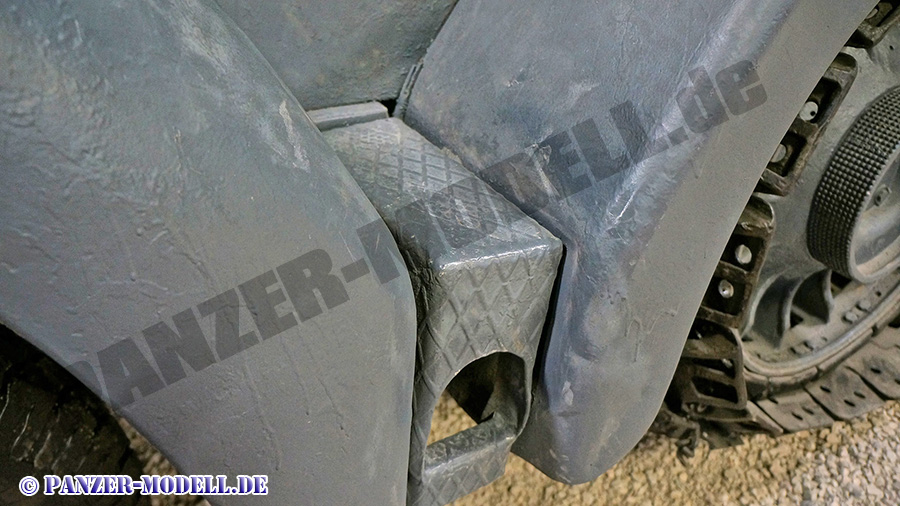

Trittblech Fahrerseite

Fahrersitzbank

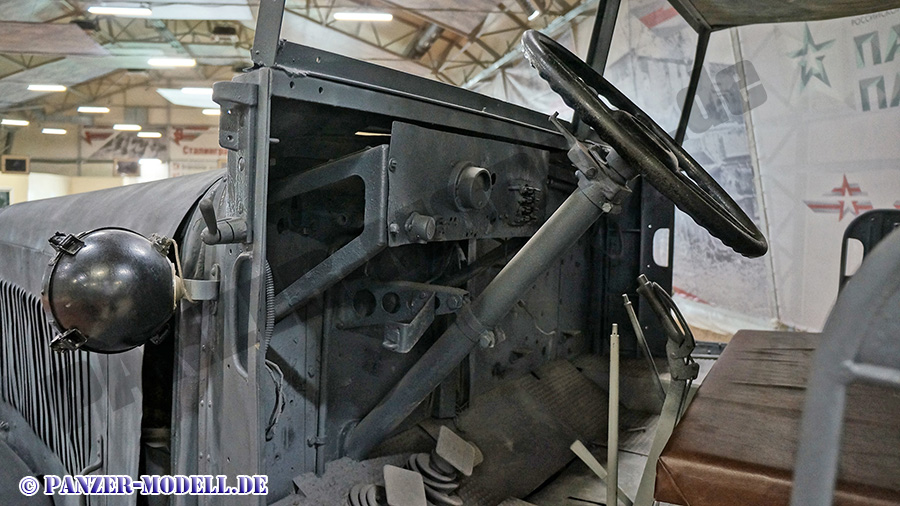

Lenkrad und Armaturenbrett

Linker Längsträger vorn mit Steuerstange

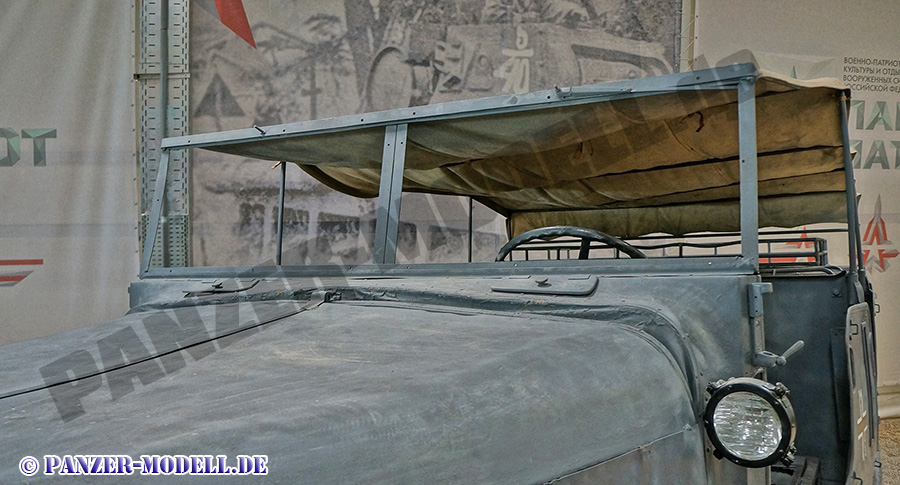

Motorhaube und Windschutzscheibe

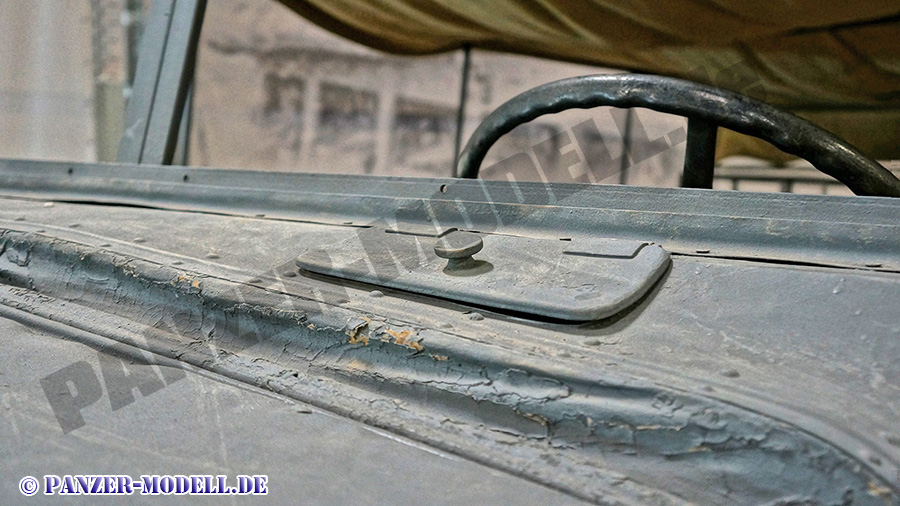

Zugangsklappe vor der Windschutzscheibe
