Flakpanzer ZSU 23-4M "Schilka"

Als Fahrgestell wird der Typ GM 575 genutzt. Dabei handelt es sich um eine Modifikation des ursprünglich für den Schwimmpanzer PT-76 bzw. die Artillerie-Sfl ASU-85 entwickelten Chassis, das auch als Basis für weitere sowjetische Gefechts- und Führungsfahrzeuge dient. Im Heck sind Antrieb und Stromversorgungsanlage untergebracht, der Mittelteil nimmt den Turm auf, vorn links befindet sich der Platz des Fahrers.
Das Chassis ist mit Torsionsstäben gefedert und besitzt auf jeder Seite sechs Laufrollen, Stützrollen sind nicht vorhanden. Als Antrieb dient ein quer im Heck eingebauter Sechszylinder-Dieselmotor mit einer Leistung von 280 PS. Auch bei diesem Teil handelt es sich um eine Modifikation eines in sowjetischen Militärfahrzeugen weit verbreiteten Typs. Der Motor treibt über ein mechanisches Getriebe die hinten liegenden Antriebsräder an. Gelenkt wird der Flakpanzer mit Hilfe einer Lenkbremse. Der Dieselmotor kann auch im Stand zur Versorgung der Bordelektrik der ZSU-23-4 eingesetzt werden, dazu wird die Drehzahl des Motors auf etwas weniger als 2.000/min eingestellt. Fahrgestell und Antrieb ermöglichen eine Marschgeschwindigkeit von 50 km/h auf der Straße und 30 km/h im Gelände, damit kann die ZSU-23-4 den zu unterstützenden Einheiten sowohl auf dem Marsch als auch im Gefecht folgen.
Chassis und Turm sind gepanzert, allerdings hat die Panzerung am Turm nur eine Stärke von 10 mm und schützt lediglich gegen Splitter und kleinkalibrige Munition. Der Flakpanzer besitzt eine Filterventilationsanlage, die bis zu einer Dauer von maximal vier Stunden vor bakteriologischen und chemischen Kampfstoffen sowie radioaktivem Niederschlag schützt. Die ZSU-23-4 ist nicht schwimmfähig, kann aber Gewässer bis zu einer Tiefe von 1m ohne Vorbereitung durchwaten. Größe und Gewicht erlauben einen Lufttransport mit Flugzeugen der Typen Antonow An-12 und Iljuschin Il-76.
Die Waffenanlage der ZSU-23-4 befindet sich in den vorderen zwei Dritteln des Turms. Vorn mittig befindet sich die eigentliche Waffenanlage AZP-23-4 Amur. Sie besteht aus vier Maschinenkanonen des Kalibers 23 mm. Die Waffen sind flüssigkeitsgekühlt und haben eine Kadenz von 11 Schuss je Sekunde. Damit ergibt sich eine theoretische Feuergeschwindigkeit von 3.200 bis 3.600 Schuss/min beim Schießen aus allen vier Rohren, es kann jedoch auch aus nur zwei Rohren geschossen werden.

Der Schilka ist 6,54m lang, 2,95m breit und 2,25m hoch. Das Gefechtsgewicht beträgt 20,5t, die von dem 280PS Motor auf 50km/h beschleunigt werden können.


(Quelle: Wikipedia)

Vielen Dank für Fotos an Michael Schulzig

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

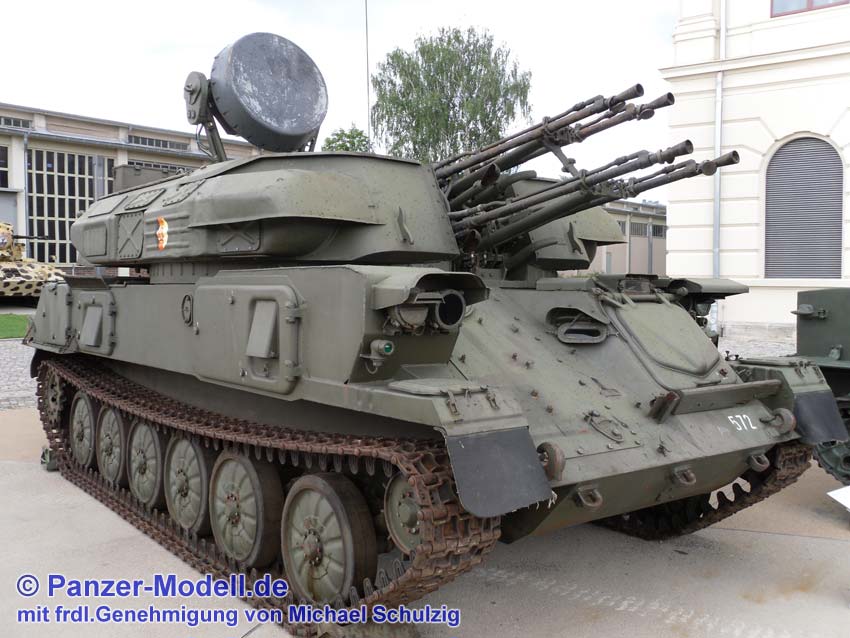

Gesamtansicht vorn rechts

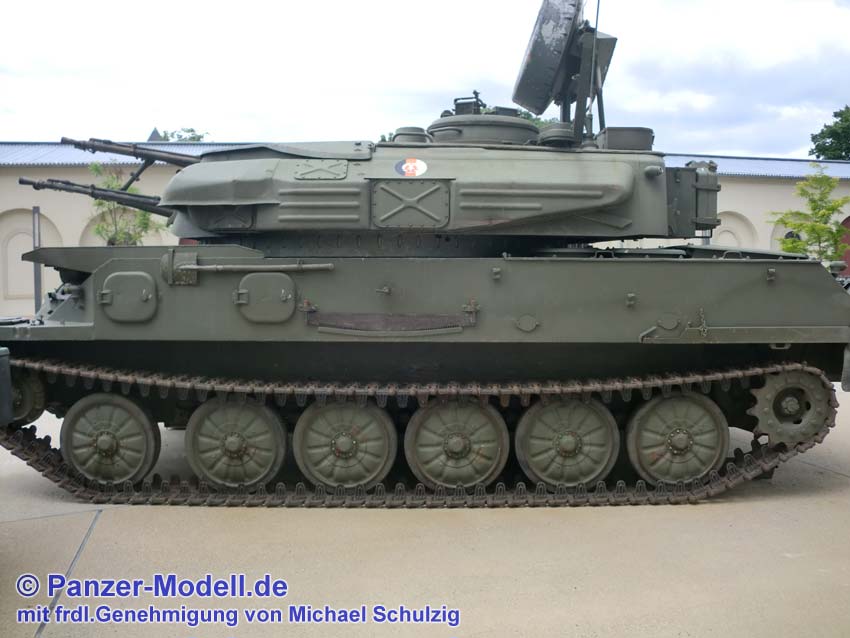

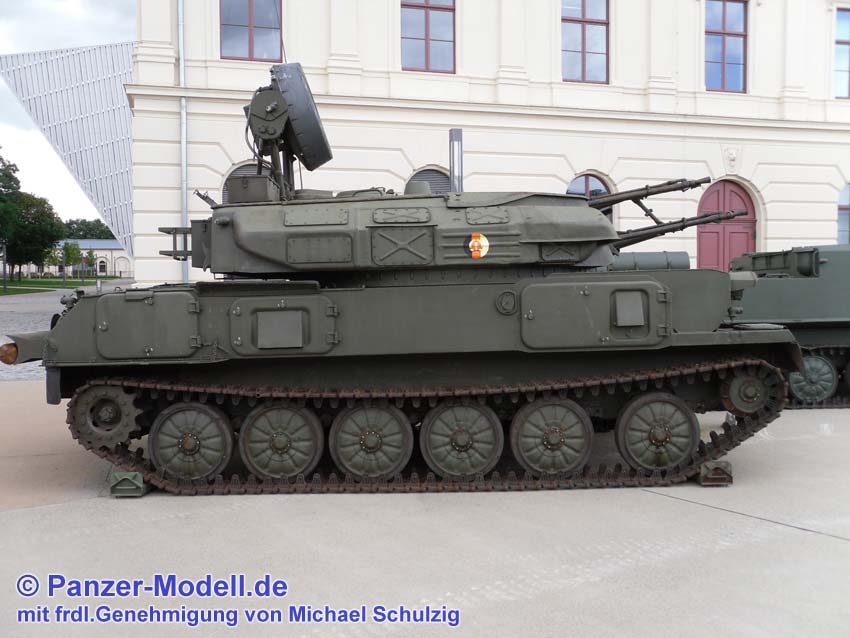

Gesamtansicht rechts

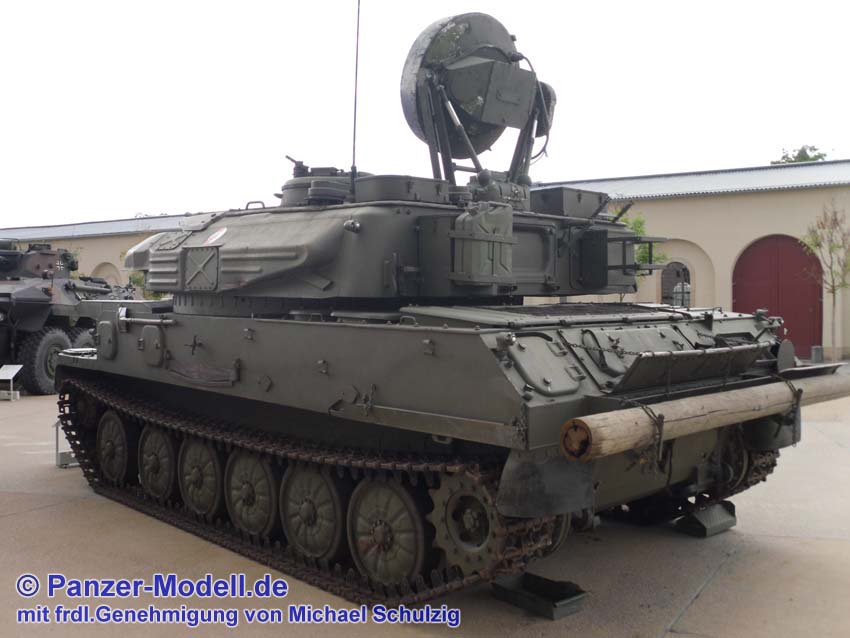

Gesamtansicht hinten rechts

Gesamtansicht hinten links

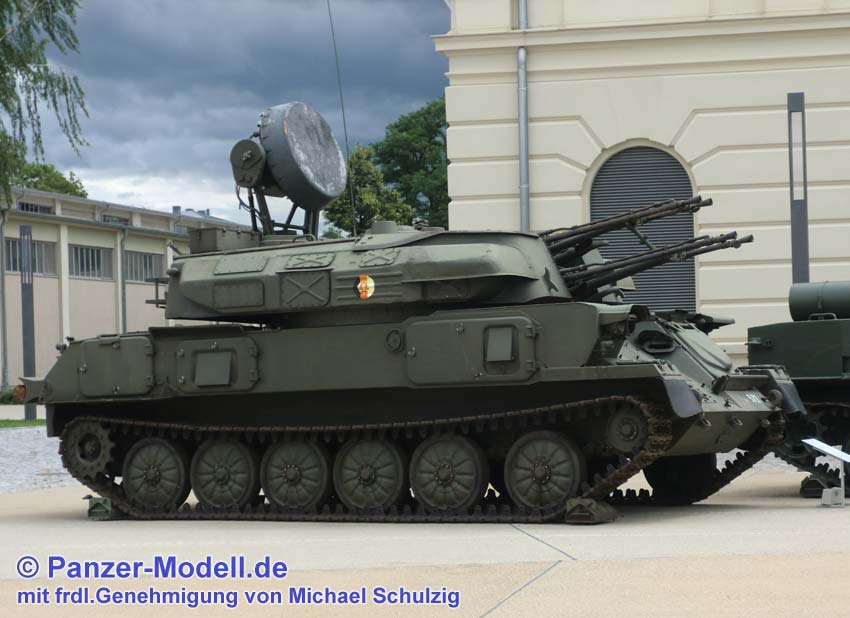

Gesamtansicht links

Gesamtansicht vorn links

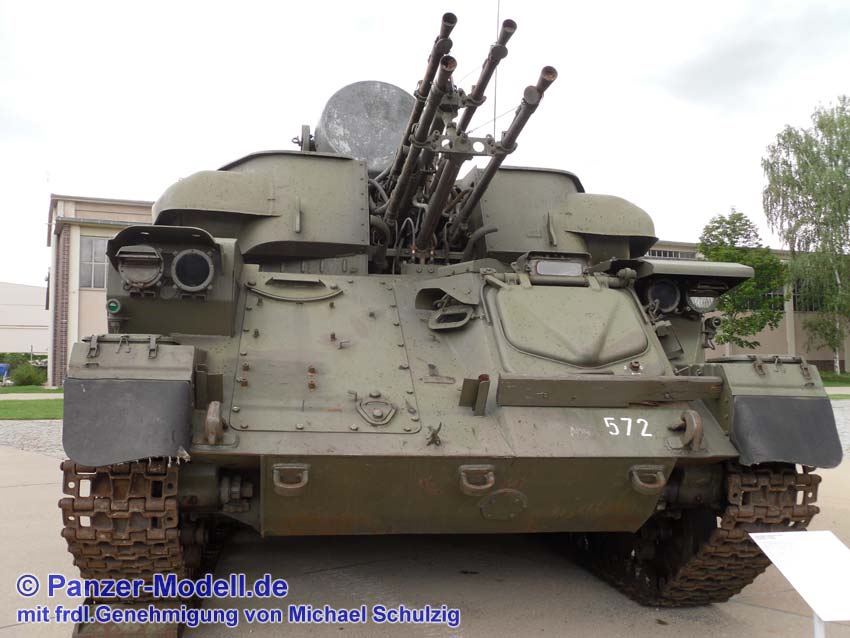

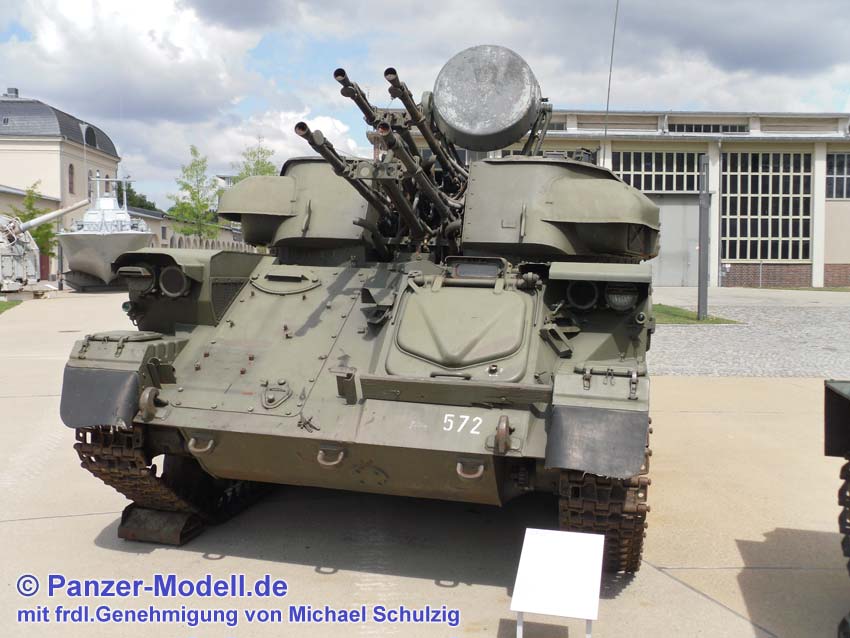

Frontansicht

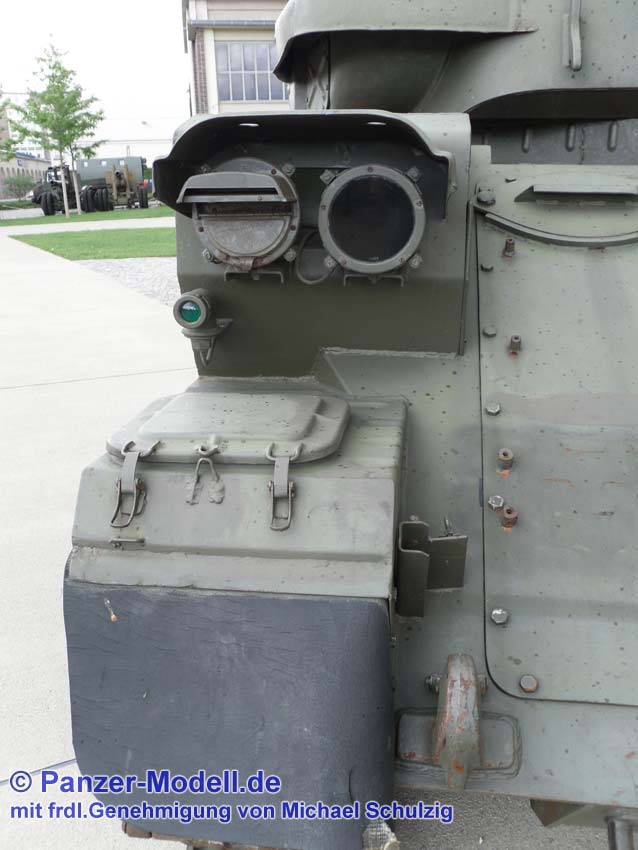

Beleuchtungsanlage vorn links

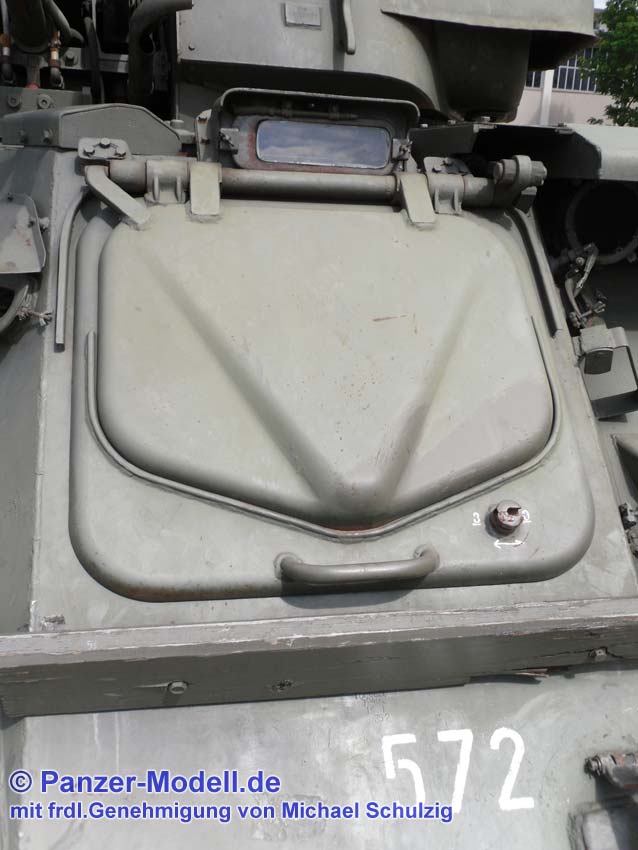

Fahrerluke

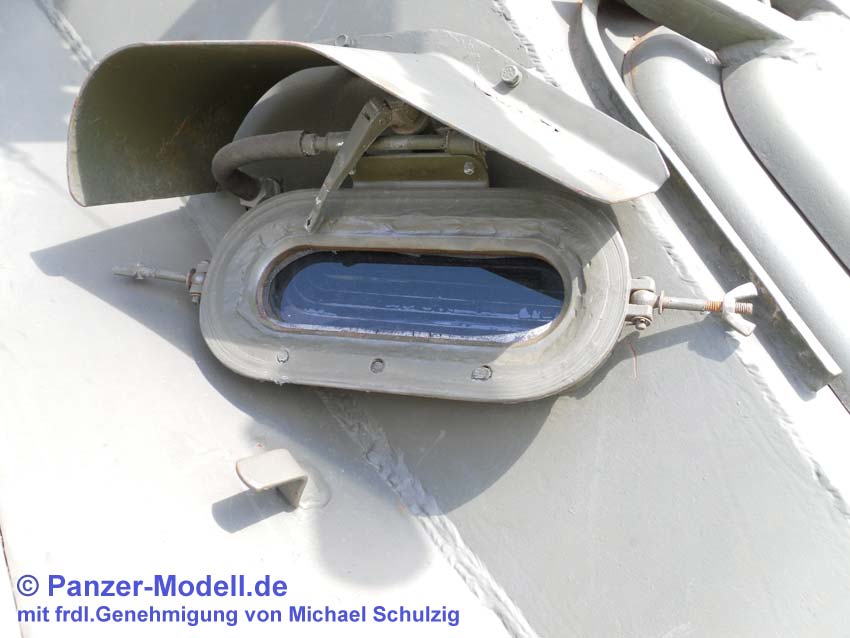

Fahrersehschlitz rechts

Turmfrontseite

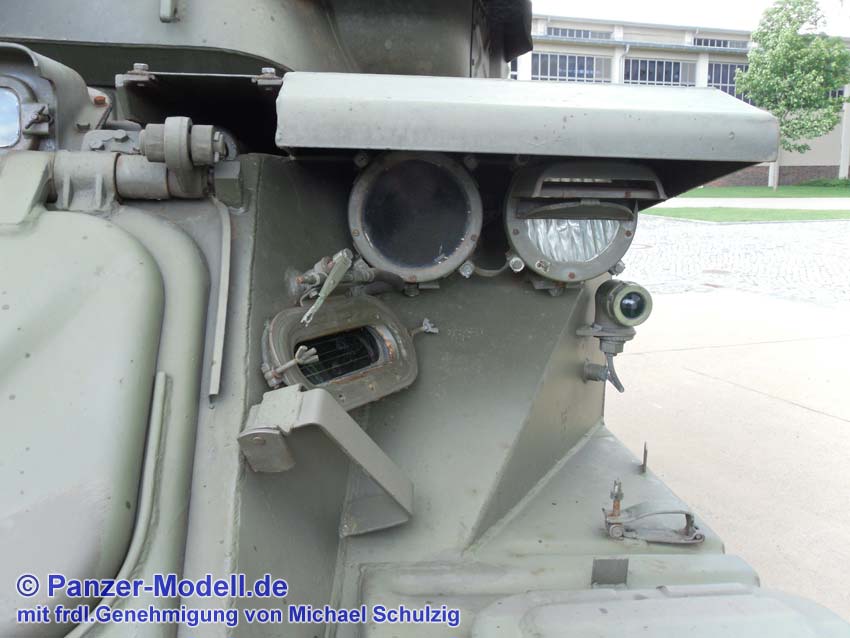

Kettenblech und Beleuchtung vorn rechts

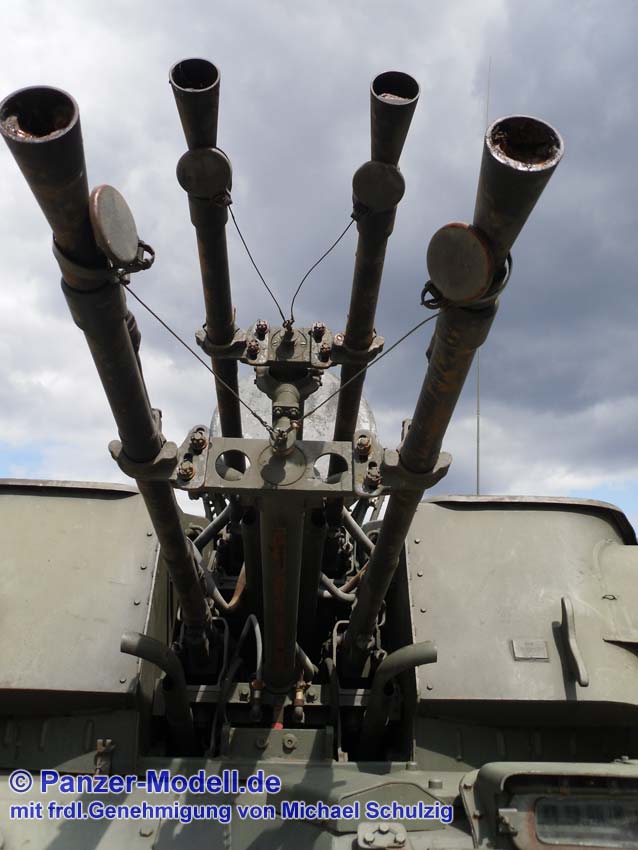

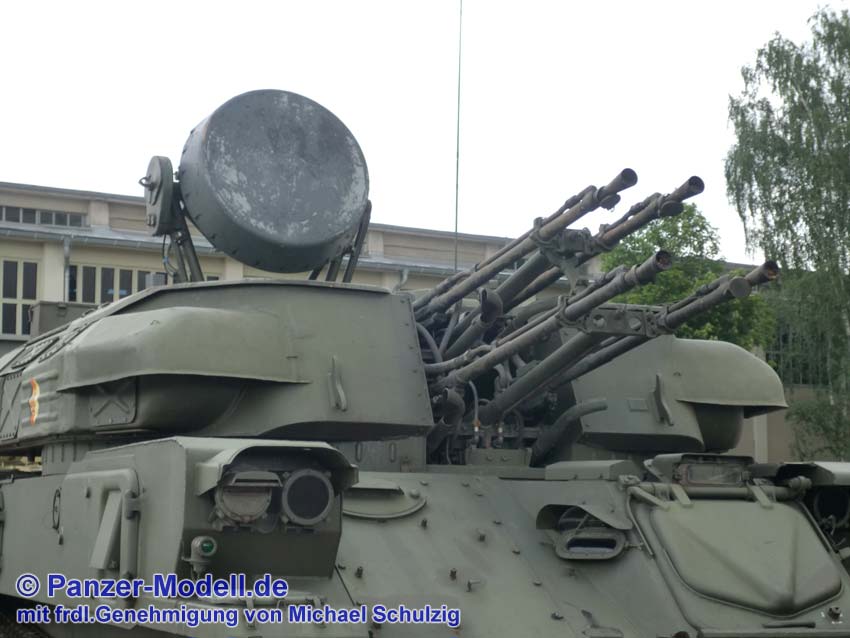

Waffenanlage von vorn

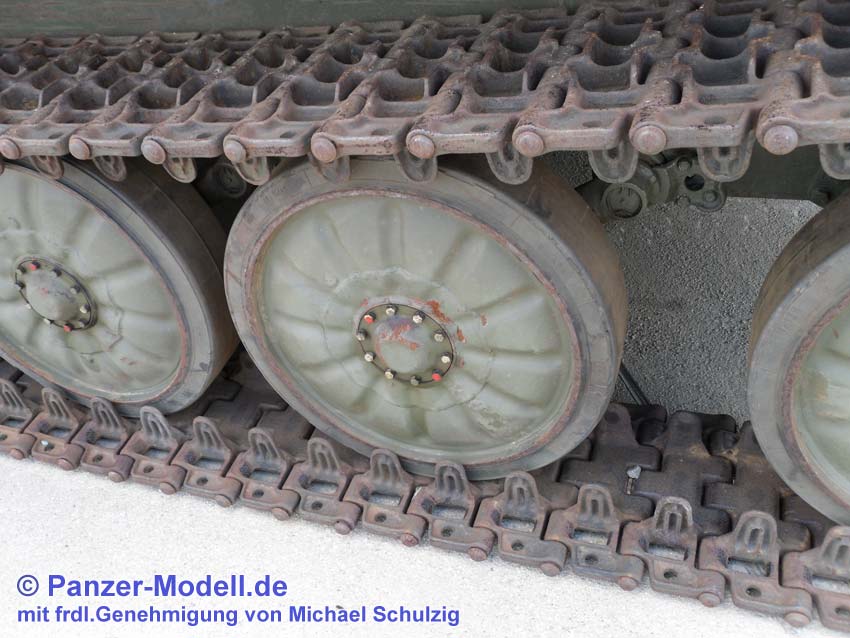

Laurollen rechts vorn

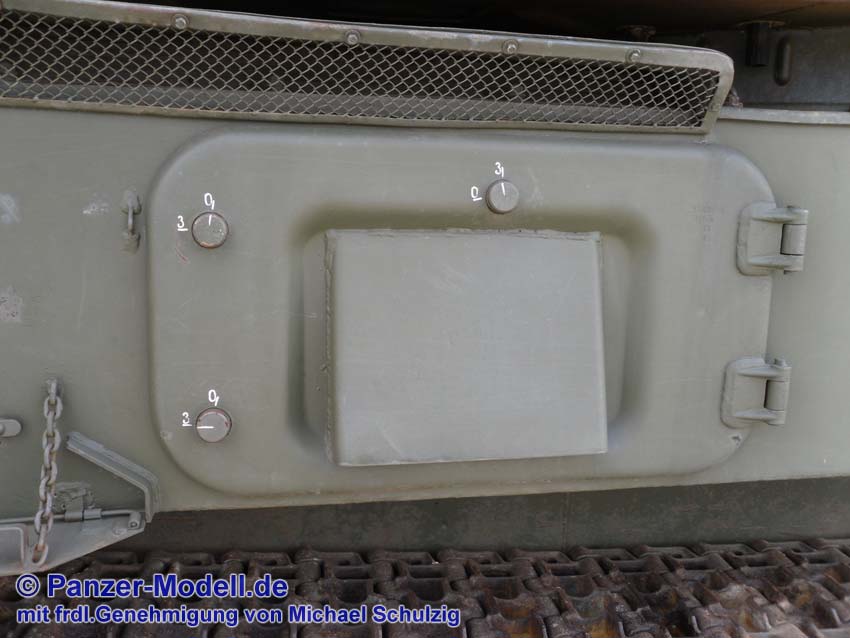

Wartungsklappe rechts hinten

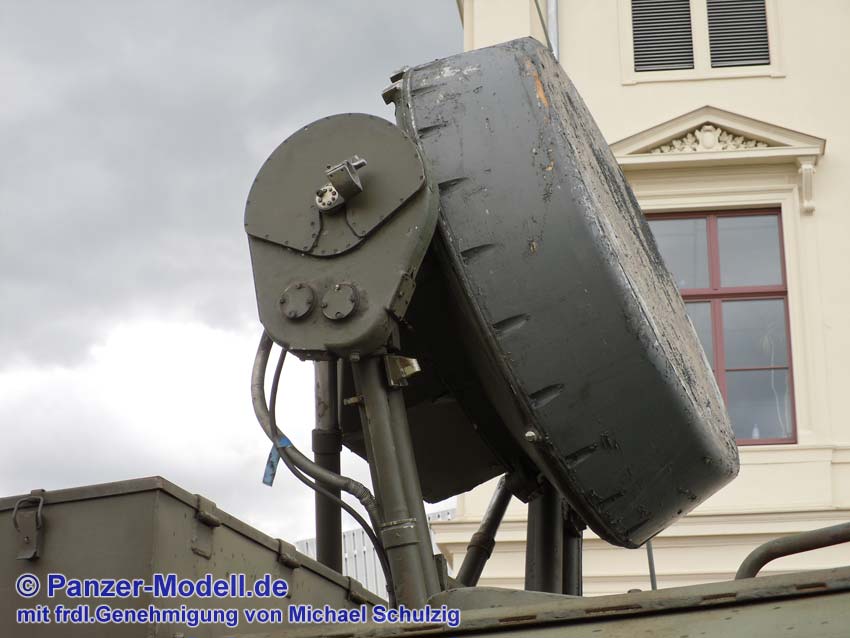

Zielradar von rechts

Turmheck

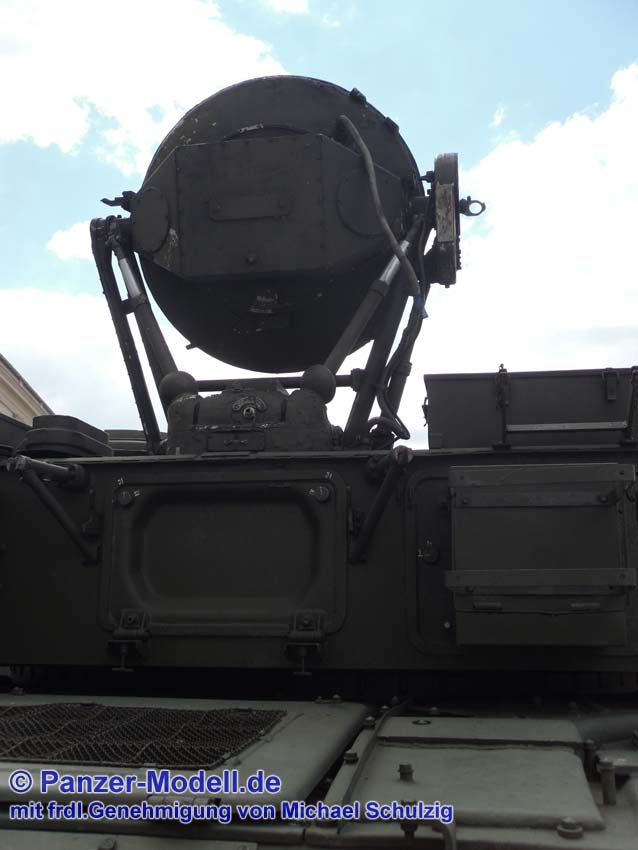

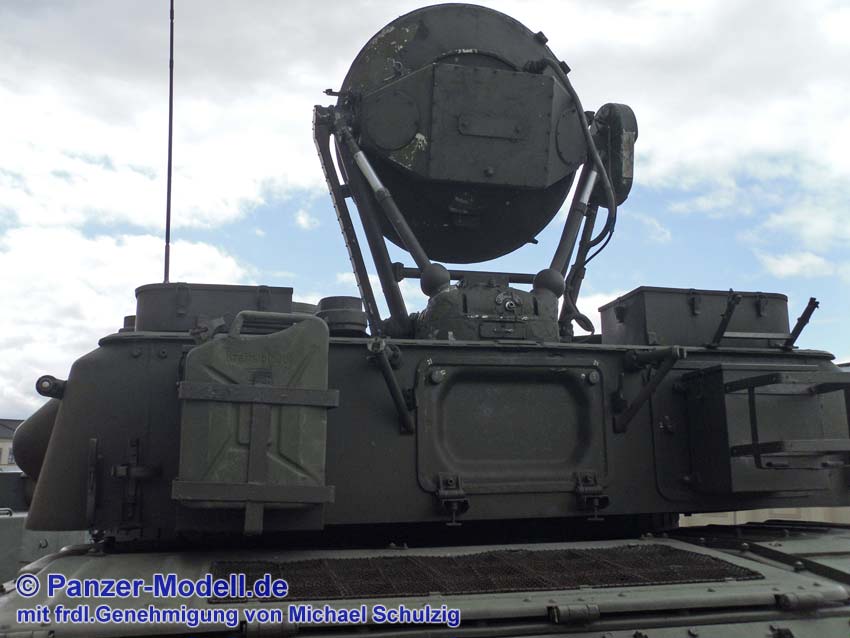

Radar von hinten

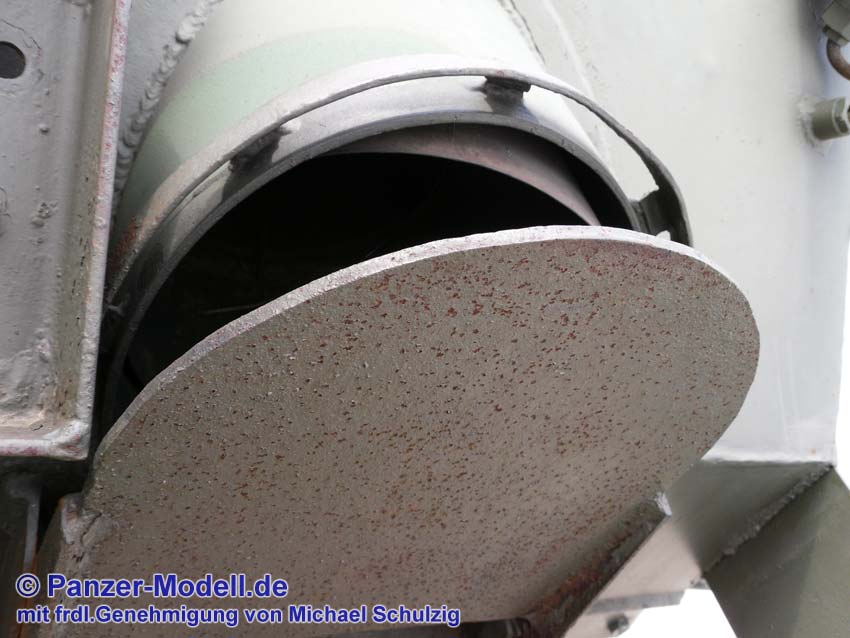

Auspufföffnung

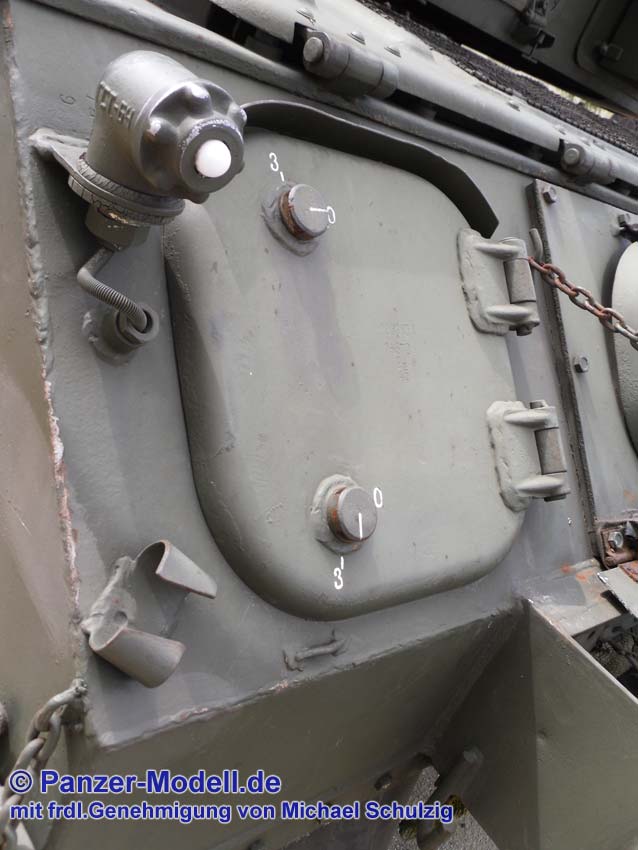

Wartungsklappe Wannenheck links

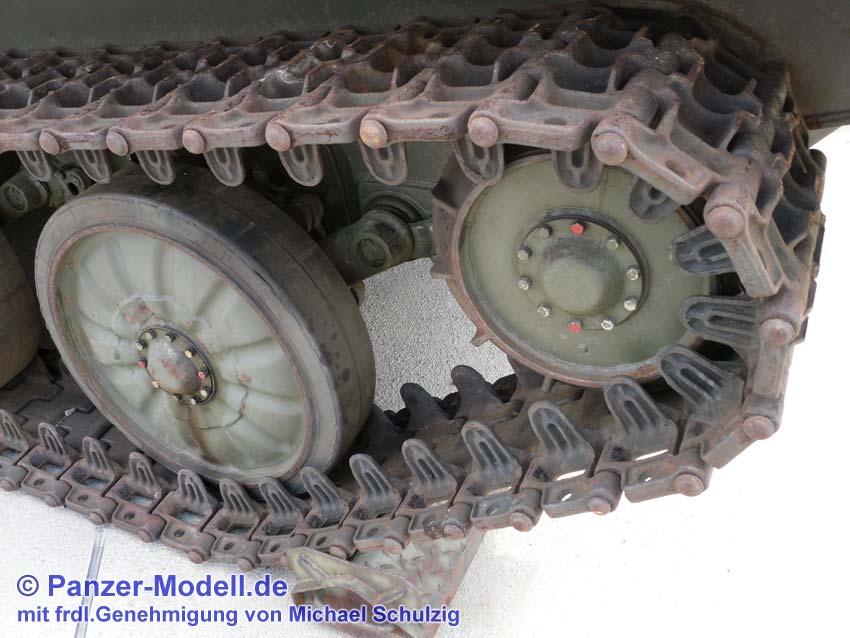

Umlenkrolle rechts vorn

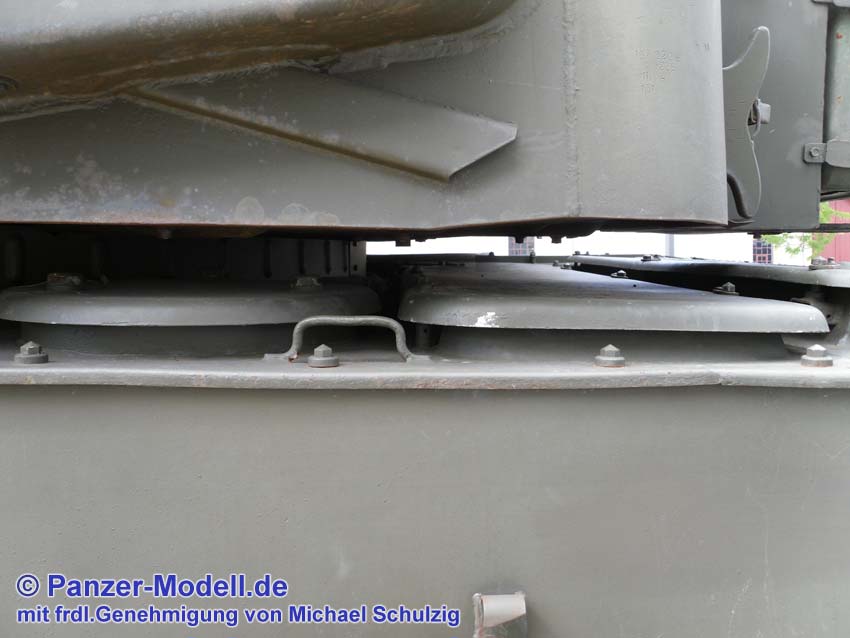

Bereich Motordeck unter Turm

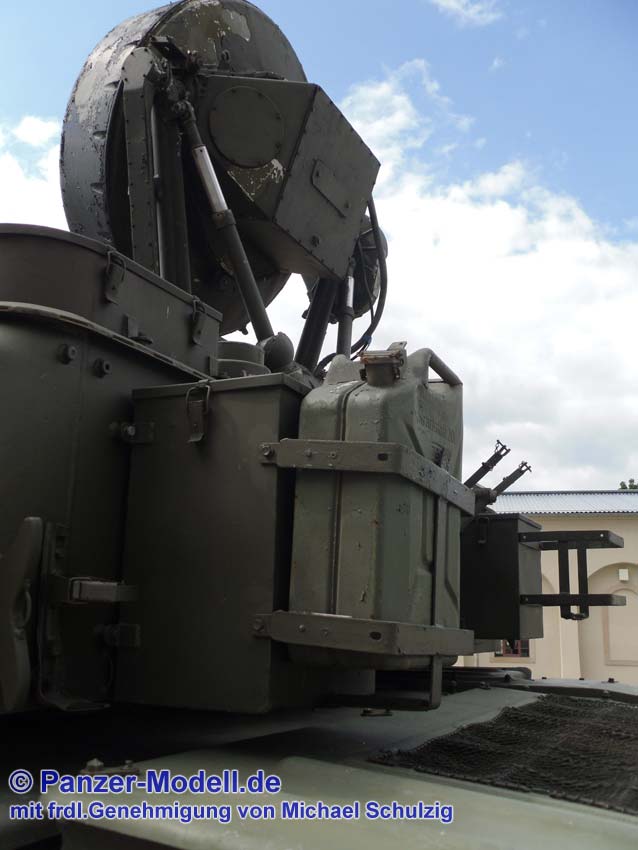

linke Turmheckseite mit Kanisterhalterung

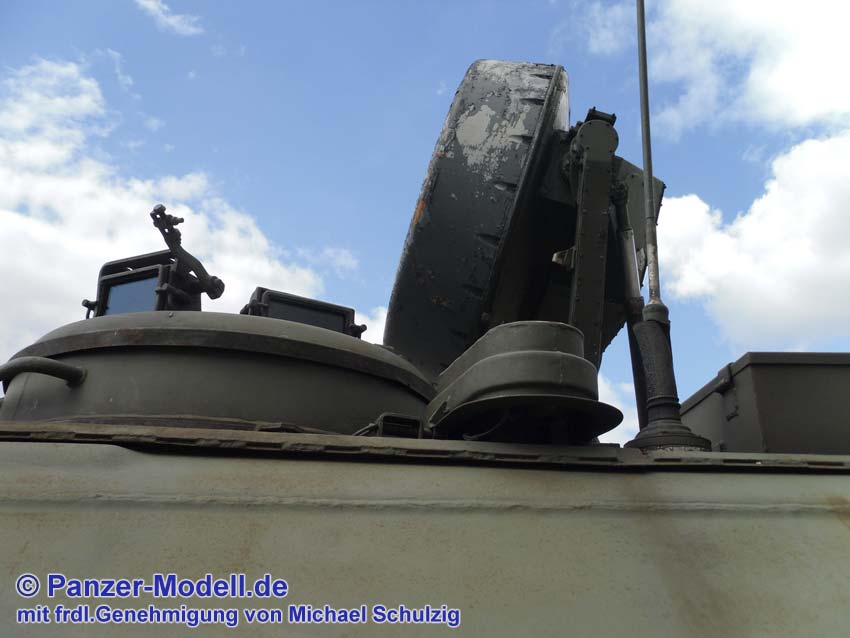

radar von links

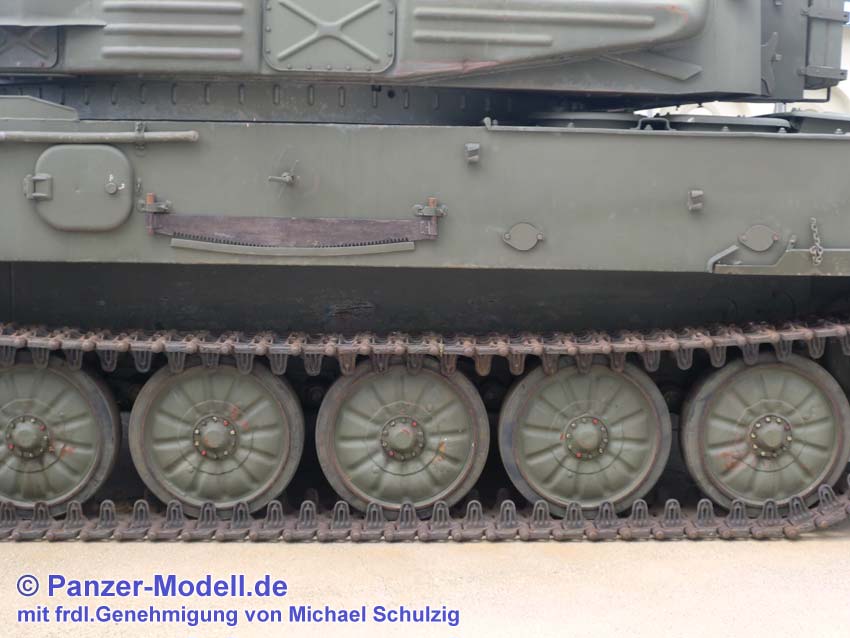

Laufwerk von links

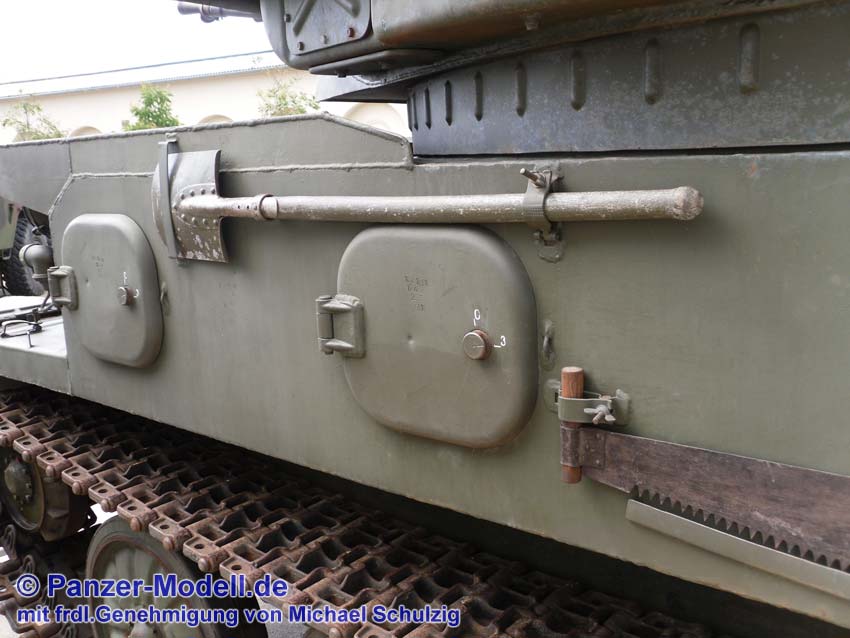

linke Wannenseite vorn
