Minenwerfer Skorpion (NDV)


Der Minenwerfer Skorpion gehört seit seiner Einführung 1986 zur Ausstattung der Panzerpionierkompanien. Er basiert auf dem amerikanischen Trägerfahrzeug M548 G A1, einer Abwandlung des M113, auf dessen Ladefläche eine Minenwurfplattform montiert wurde.
Die Anlge ebsteht aus 2 x 3 Minenwurfbehältern, mit je 5 Magazinen und pro Behälter 20 Minen. Das Minenwurfsystem Skorpion können 600 Minen auf einer Fläche von 1500 x 50 m in knapp 5 Minuten verlegt werden.
Aufgrund mangelnder Verkehrssicherheit wurden die Skorpione der Nutzungsdauerverlängerung-1 (NDV-1) unterzogen. Hierbei erhielten sie eine neue Lenkanlage (erkennbar am Steuerhorn statt der urspr. Lenkhebel) und eine vom Motor unabhängige Bremsanlage. Ende der 90er jahre wurden die Skorpion ferner mit der neuen Diehl Typ 513 Gleiskette ausgerüstet.

Äußerlich kann man die Skorpione der NDV-1 z.B. an der eckigen Heckbeleuchtung und am Steuerhorn im Führerstand erkennen.

Der Skorpion ist als 1/35er Resinkomplettmodell erhältlich von Elite (das Modell stellt den ursprünglichen Skorpion dar!):

zum Baubericht

Besonderer Dank gilt Herrn Michael Hoppstädter, der einen wichtigen Teil der vorliegenden Fotos beisteuerte!

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen


Frontansicht des Skorpion

Skorpion aus 11 Uhr

...und aus 1 Uhr

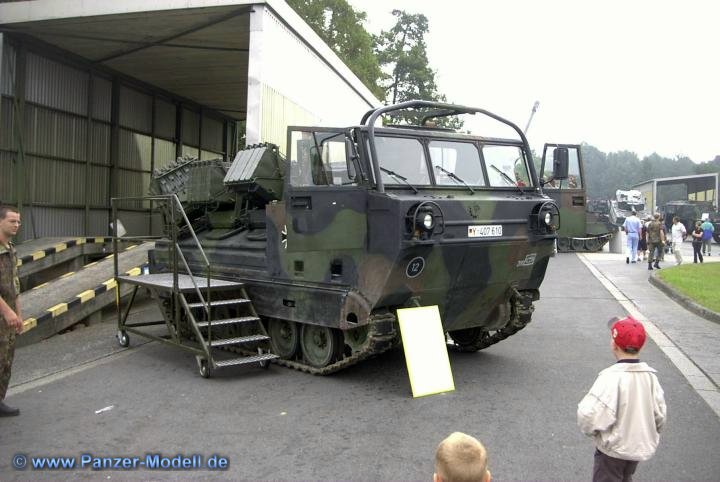

Von vorn mit geöffneten Türen

seitenansicht

Blick auf die Werferplattform

Das Laufwerk des M548G

Minenwerfer in Wurfstellung

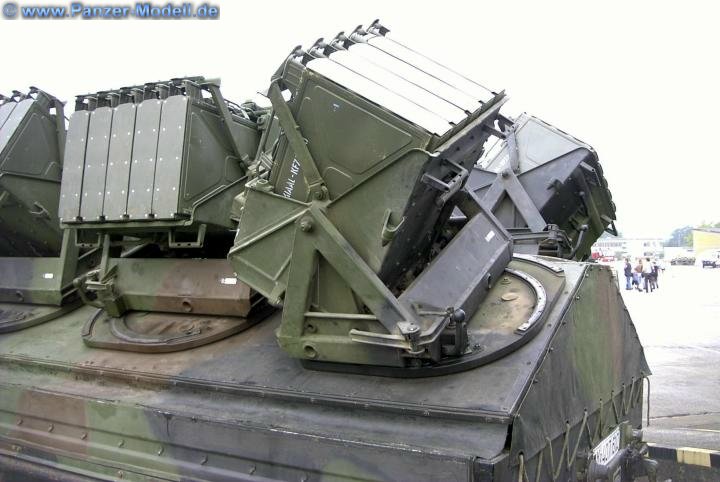

Verschiedene Werferstellungen

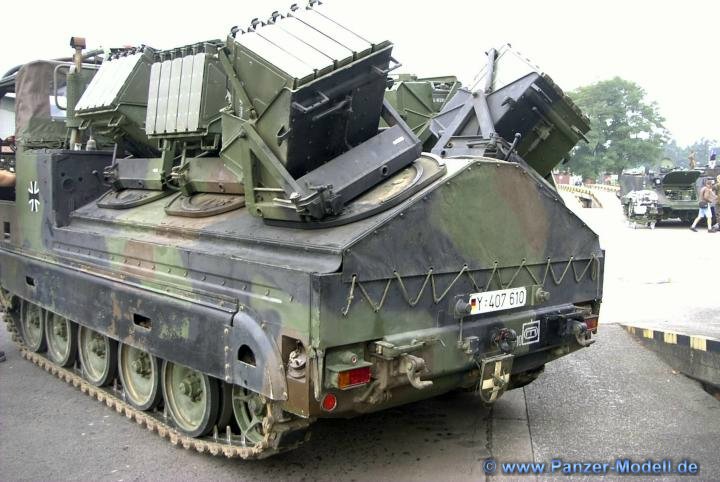

Blick von hinten auf die Werferplattform

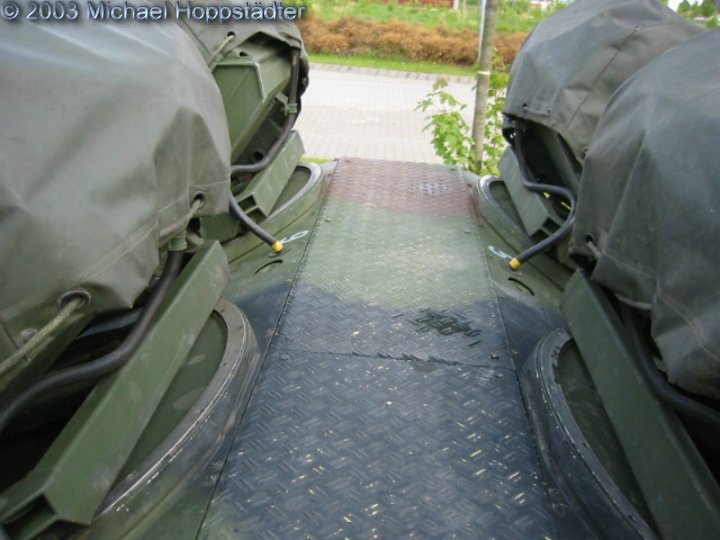

Gut zu erkennen das Riffelblech zwischen den Werfern

Die verplanten Werfer in Transportstellung

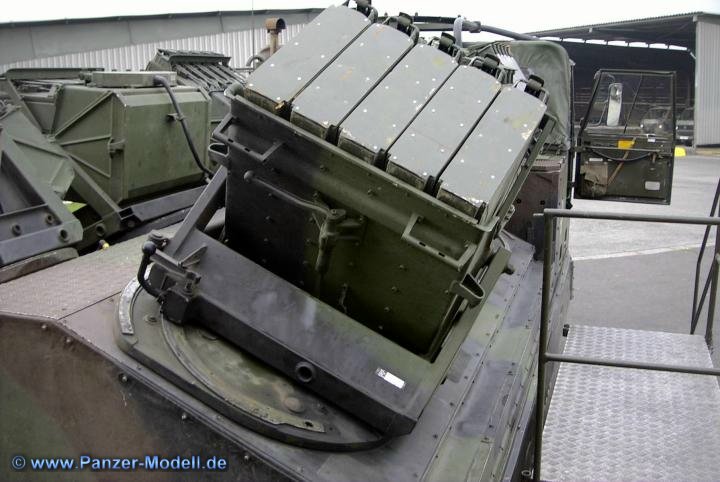

Blick auf den Schwenkmechanismus des Werfers

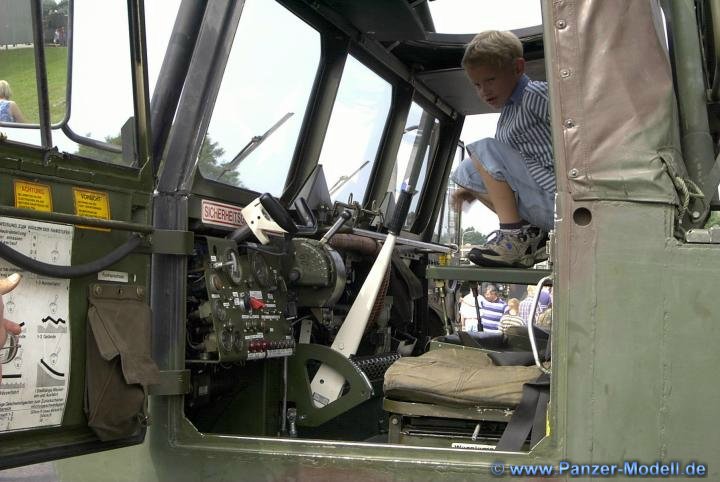

Blick ins Skorpion Führerhaus

Die neuen Diehl Gleisketten Typ 513, typisch für M113 Varianten, die die NDV durchlaufen haben

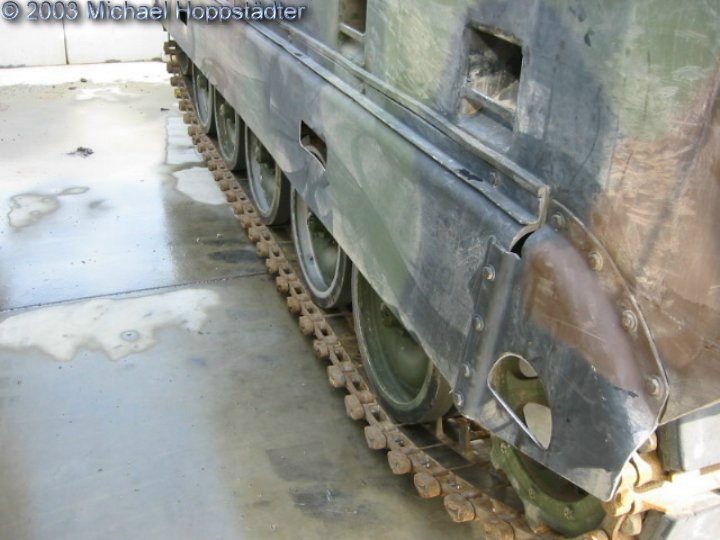

Blick auf das Laufwerk links

...und rechts

Beleuchtungseinrichtung rechts

Close-up der Beleuchtungsanlage rechts

Blick in den Fahrerraum von rechts gesehen

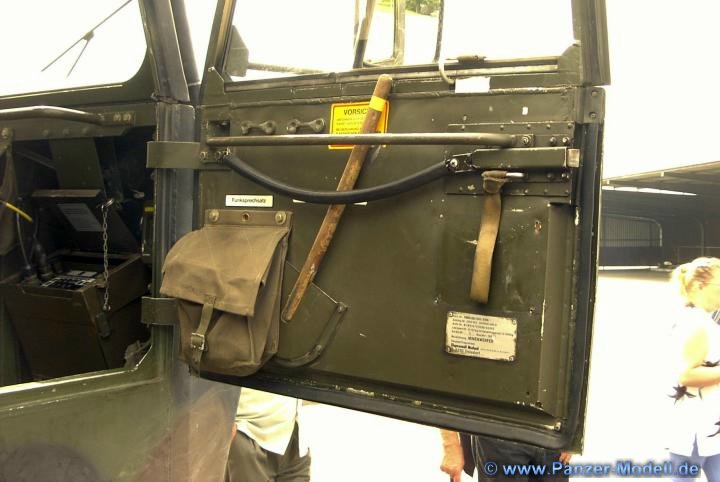

Beifahrertür

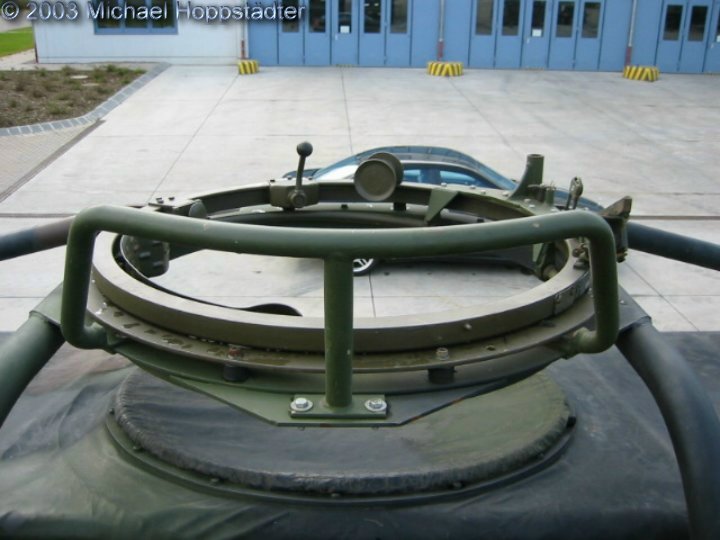

Fla-MG Drehring

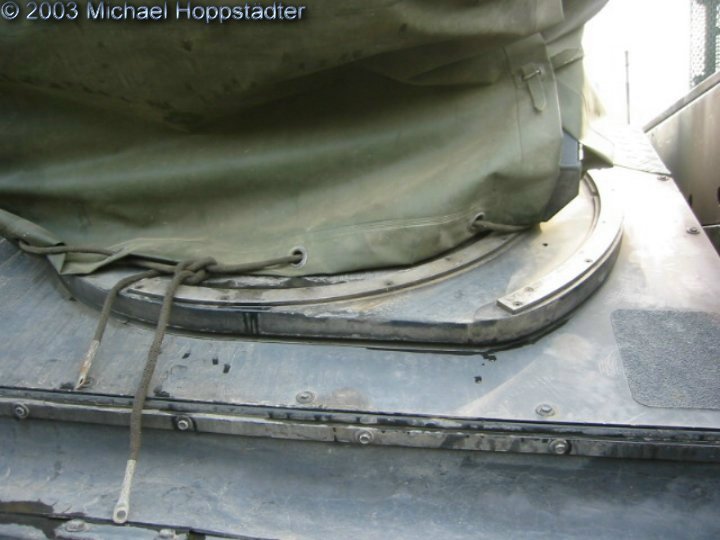

Blick auf das Turmluk

Einsteigshilfe

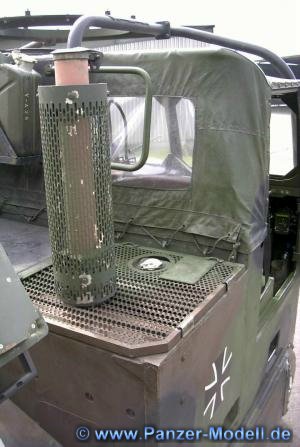

Halterung der Reservekanister

Leere Kanisterhalterungen und Schutzbügel

Motordeck rechts

...dito

Werferfuss

Werferoberseite
