Geschützter Straßentanksattelzug

Der geschützte Tanksattelzug mit der Iveco Trakker AT 720T WTM Zugmaschine wurde 2012 mit 6 Stück in die Bundeswehr eingeführt. Der erste Prototyp ging nach der Erprobung an der WTD in Trier gleich in den Einsatz nach Afghanistan und stellte in der konfiguration auch das erste Serienmodell dar. Spätere Änderungen wurden an allen Fahrzeugen für Teilegleichheit nachgerüstet.

Das gesamte Gespann ist 15,35m lang, 2,55m breit und 3,66m hoch. Das zulässige Gesamtgewicht beträgt 51,5t bei voller Beladung von 31500l Kraftstoff. Mit den 440PS des Motors werden 90km/h (abgeregelt) erreicht.

Das Fahrerhaus ist nach STANAG 4569 gegen Handwaffen und IEDs geschützt. Wahlweise lässt sich auf dem Dach eine FLW montieren. Durch das hohe Frontgewicht wurde eine Kessler Frontachse eingebaut, die eine Achslast von 10t erlaut.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

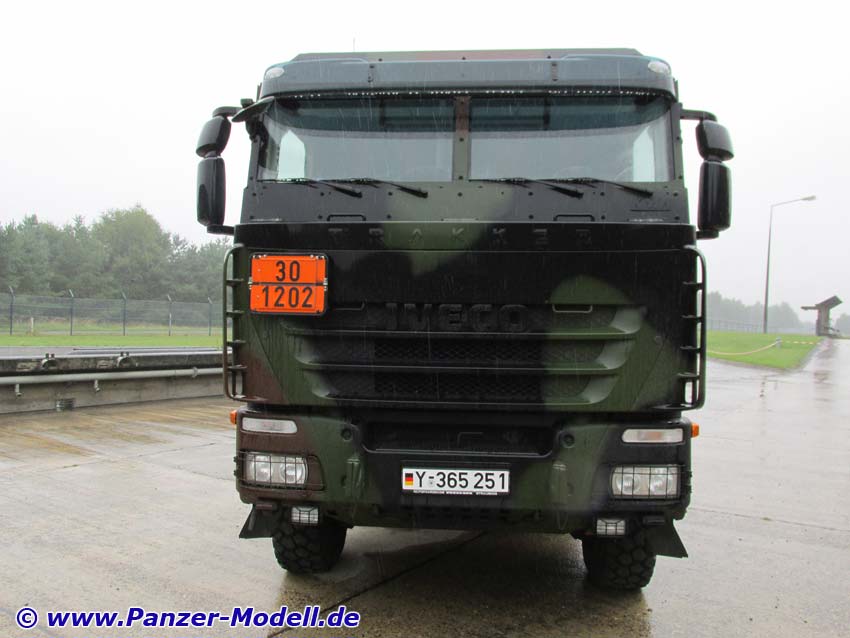

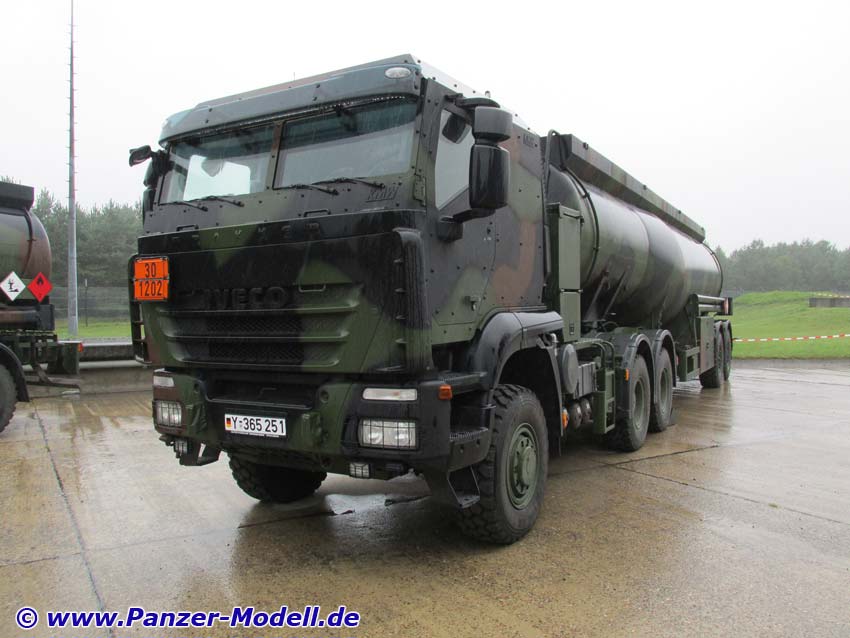

Frontansicht

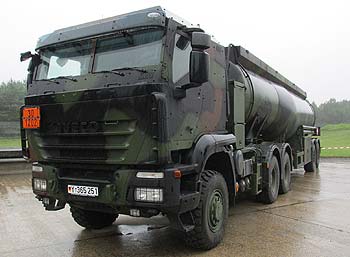

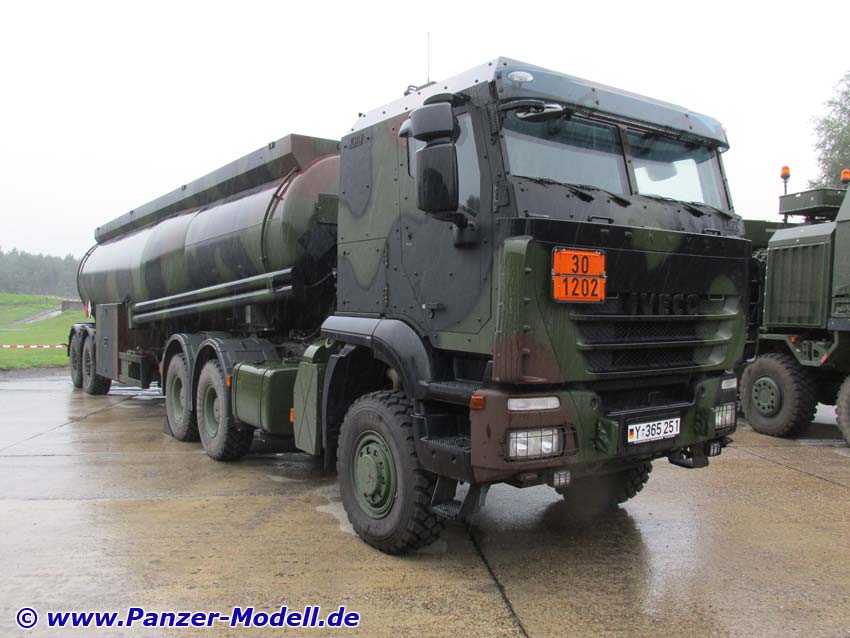

Gesamtansicht vorn rechts

Gesamtansicht Zugmaschine rechts

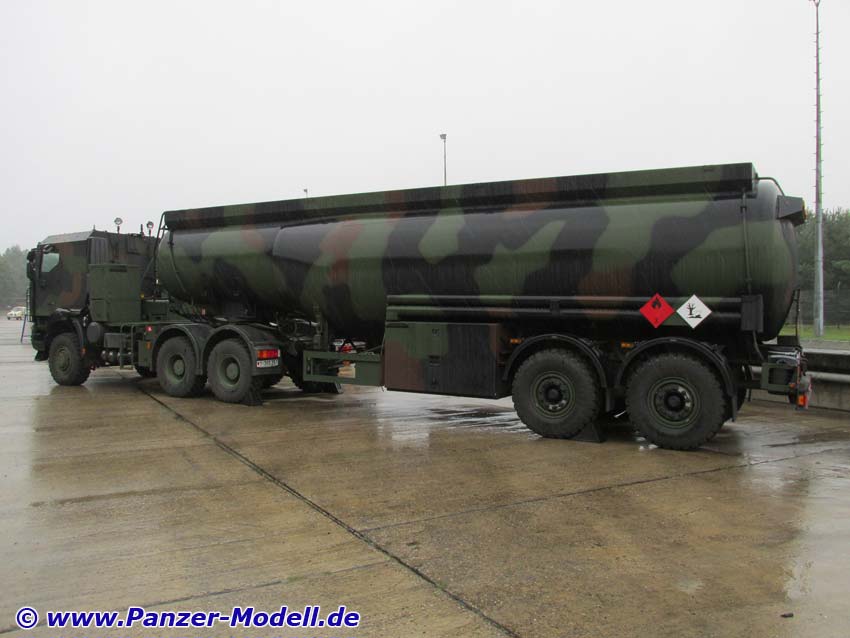

gesamtansicht Auflieger rechts

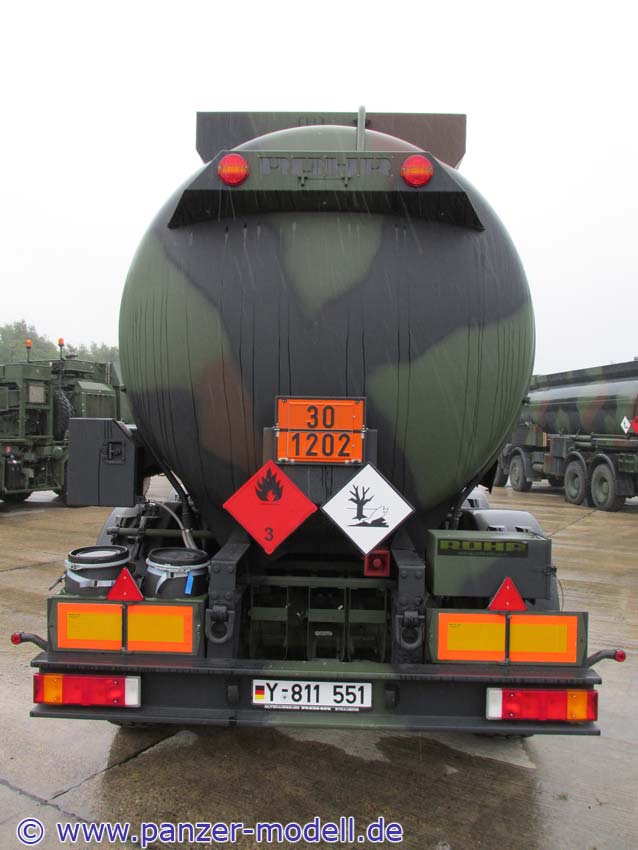

heckansicht

Ansicht von hinten rechts

Gesamtansicht links

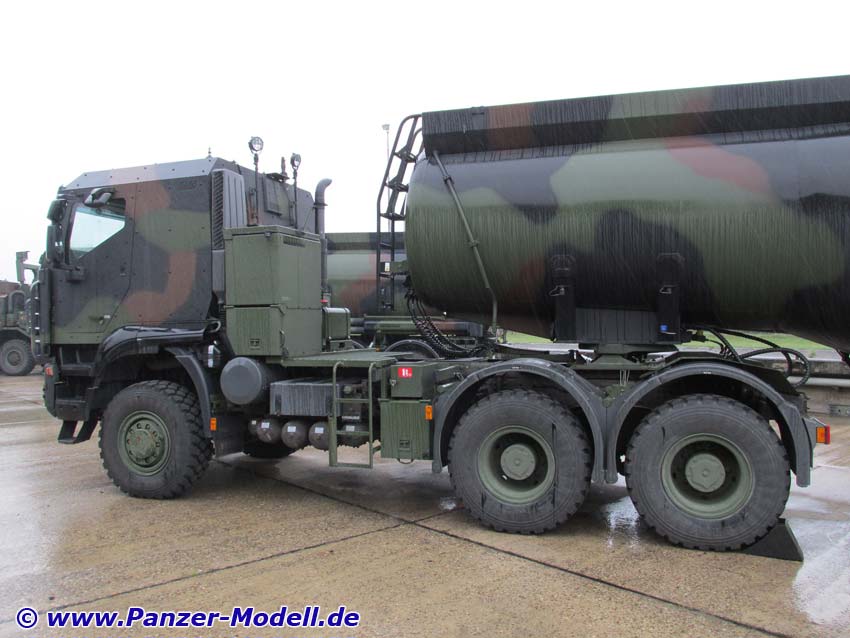

Linke Seite Zugmaschine

Frontseite rechts unten

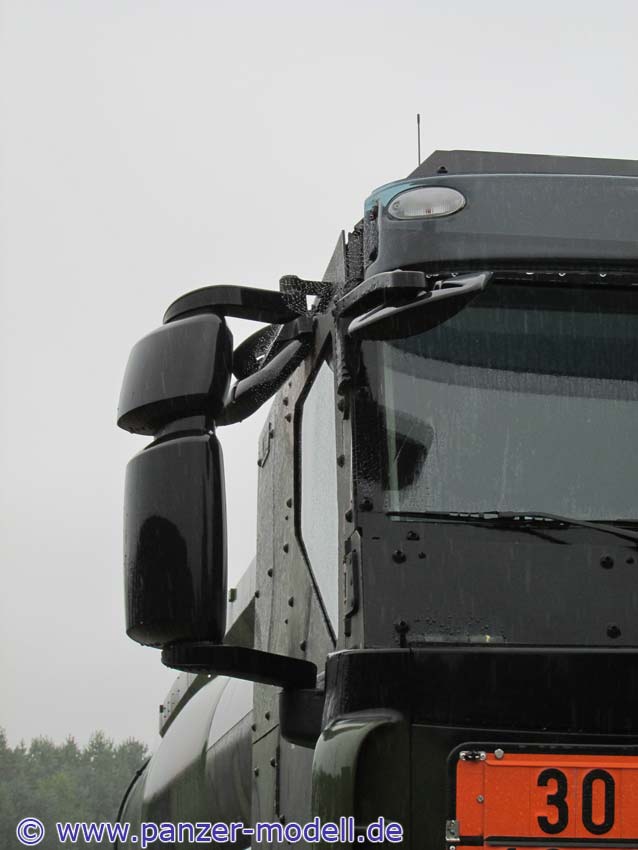

Fahrerkabine vorn rechts oben

Frontreifen links

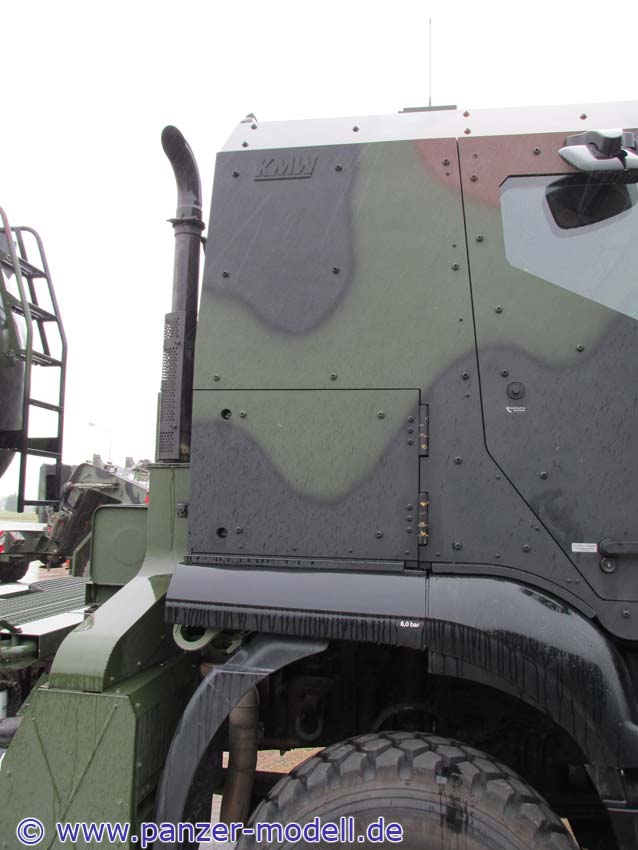

Fahrerkabine rechts

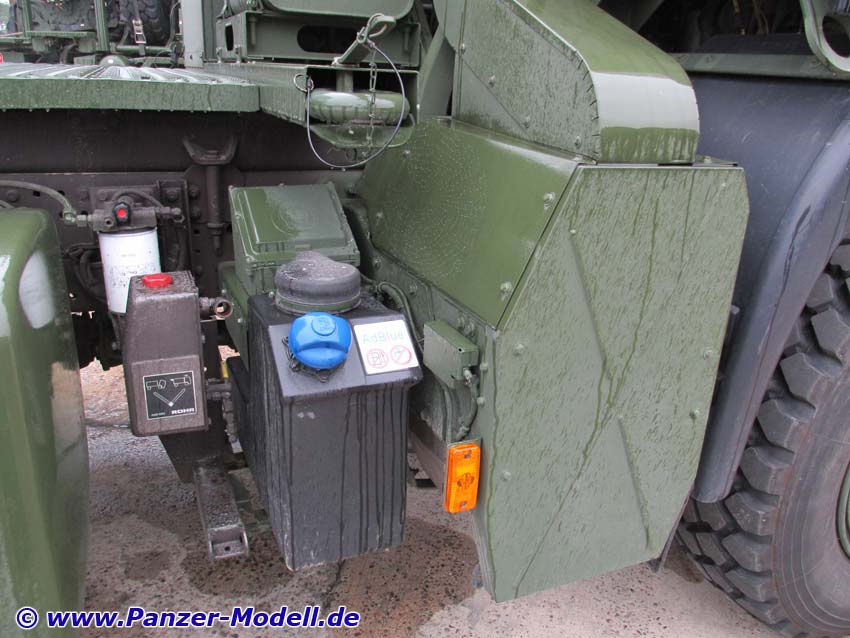

AdBlueTank und Auspuffbox rechts

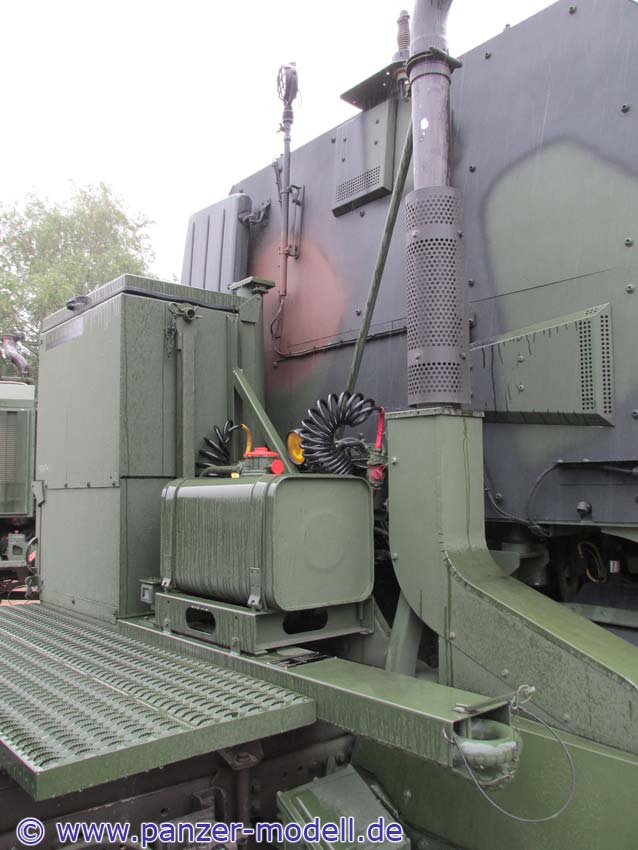

Rückseite Fahrerkabine

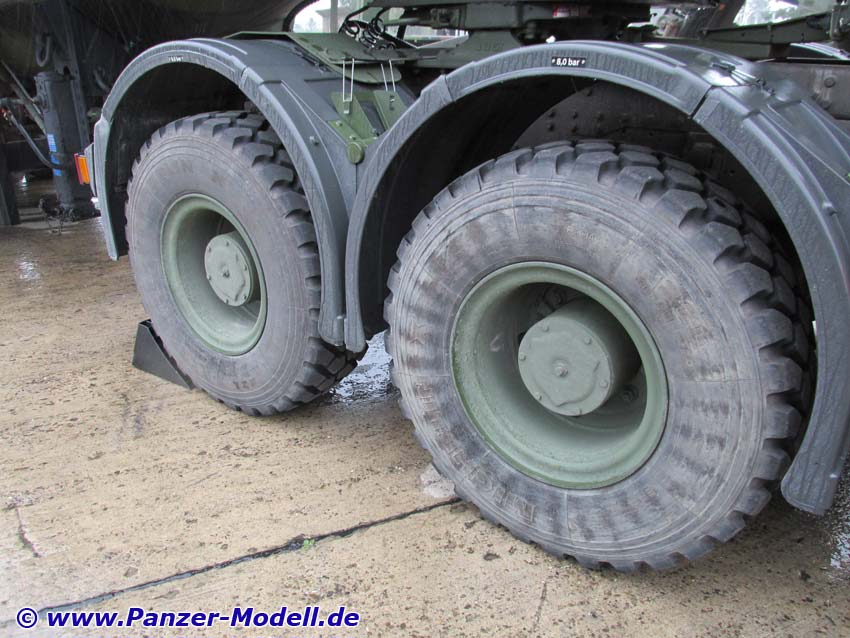

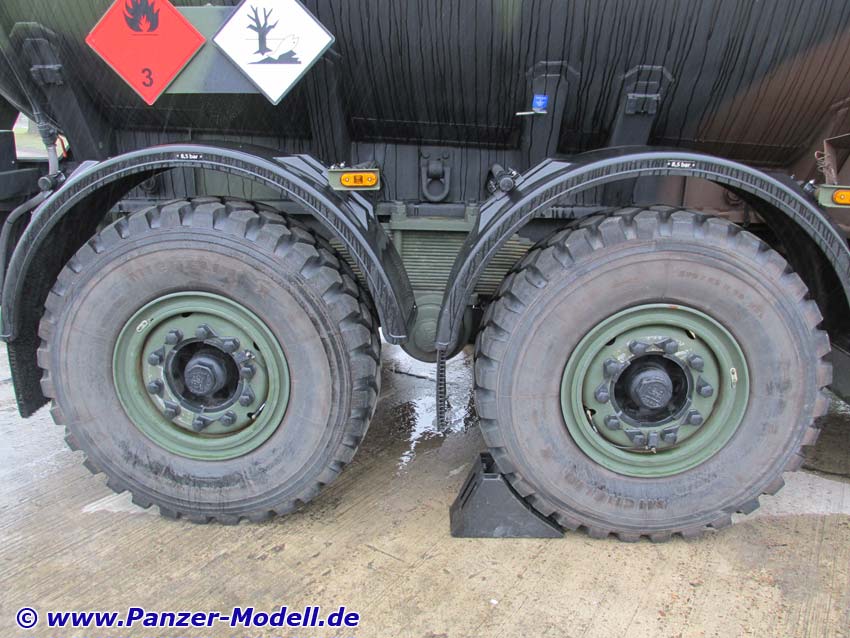

Heckräder Zugmaschine rechts

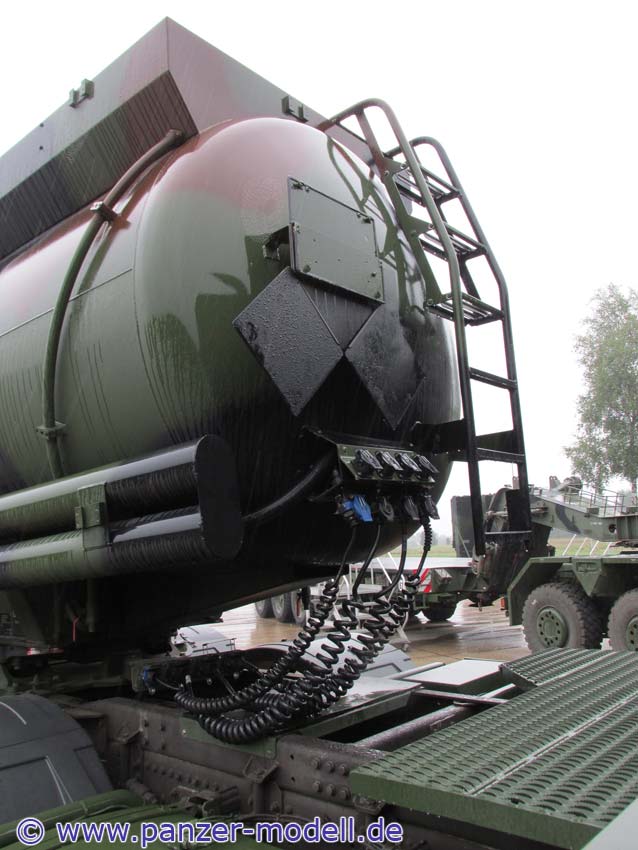

Frontseite Auflieger

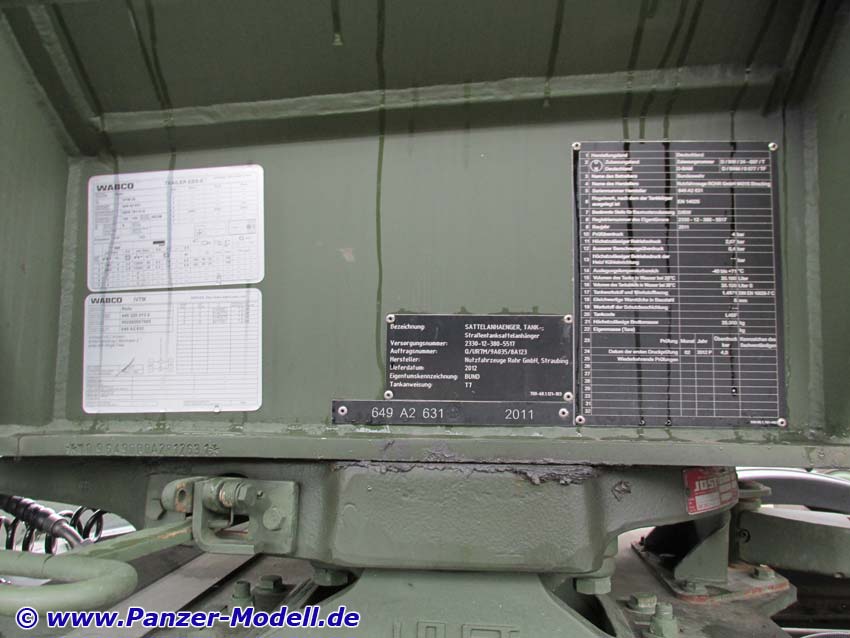

Aufliegerdaten

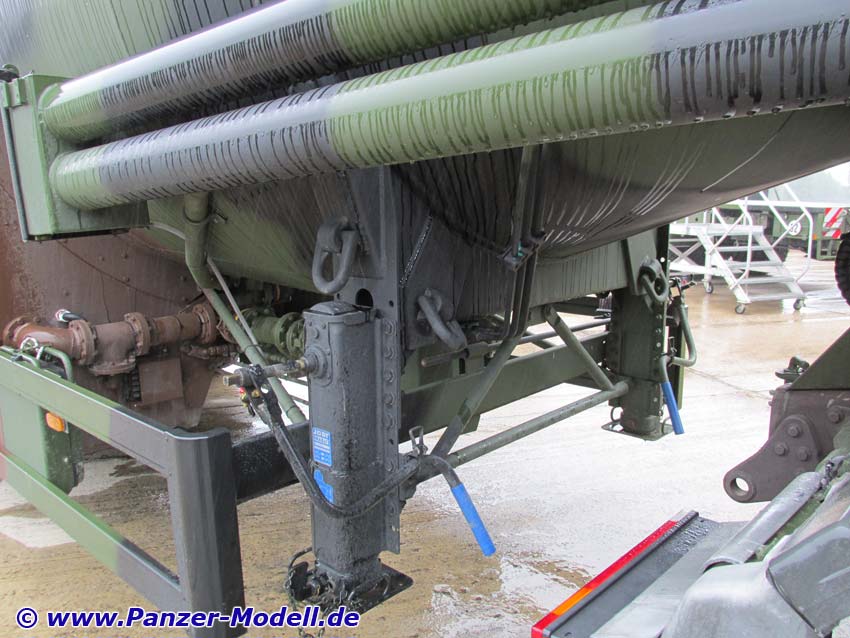

Aufliegerstützen von rechts vorn

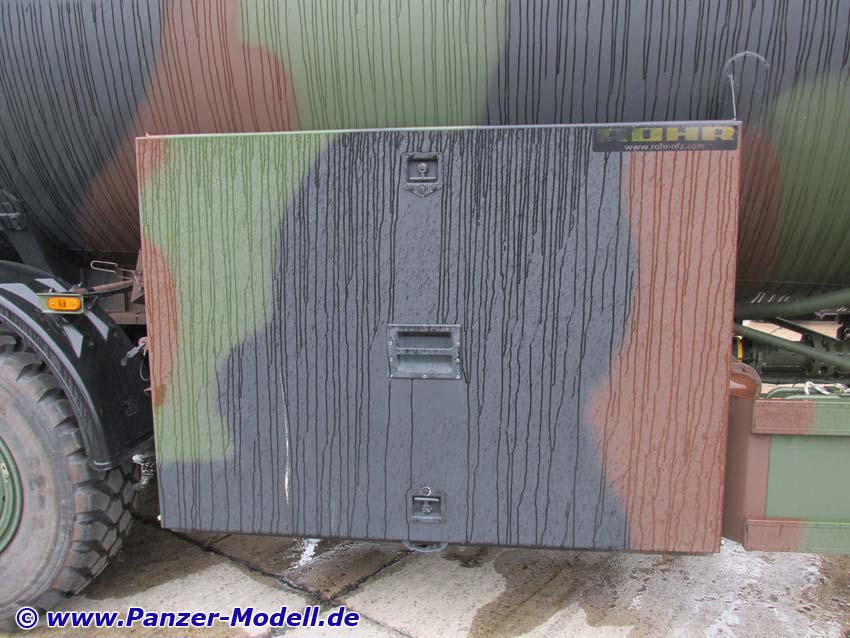

Aggregatbox rechts

Aufliegerräder rechts

Rechte Seite hinten

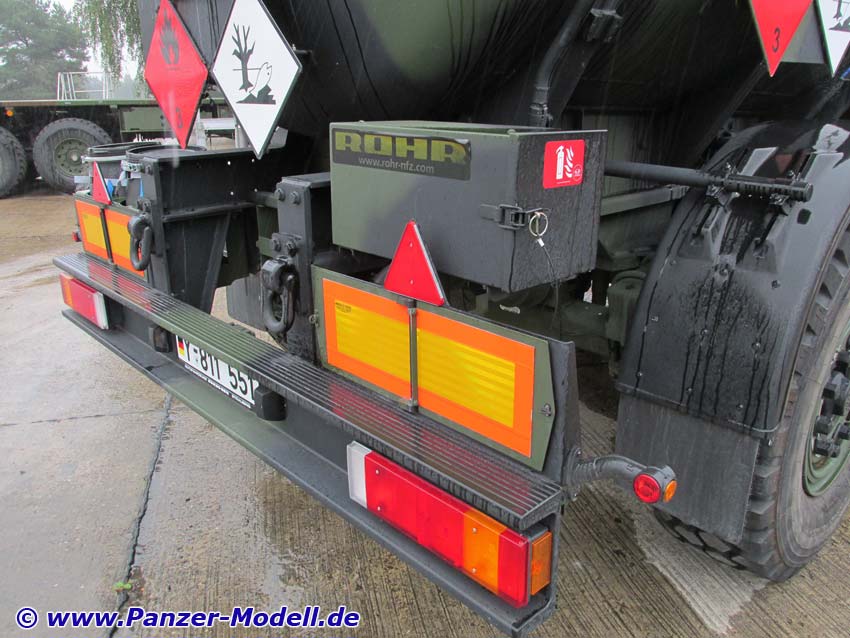

Heckseite unten rechts

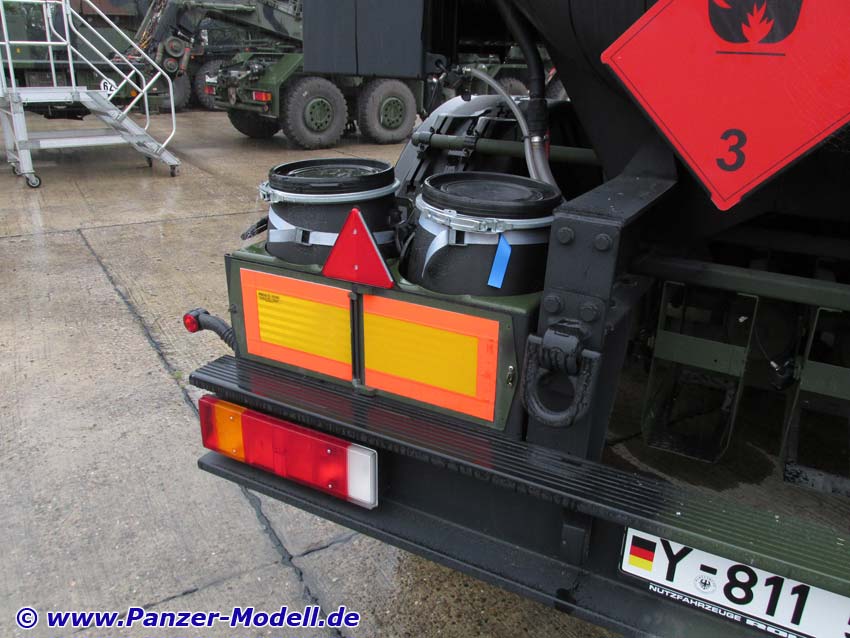

heckseite unten links

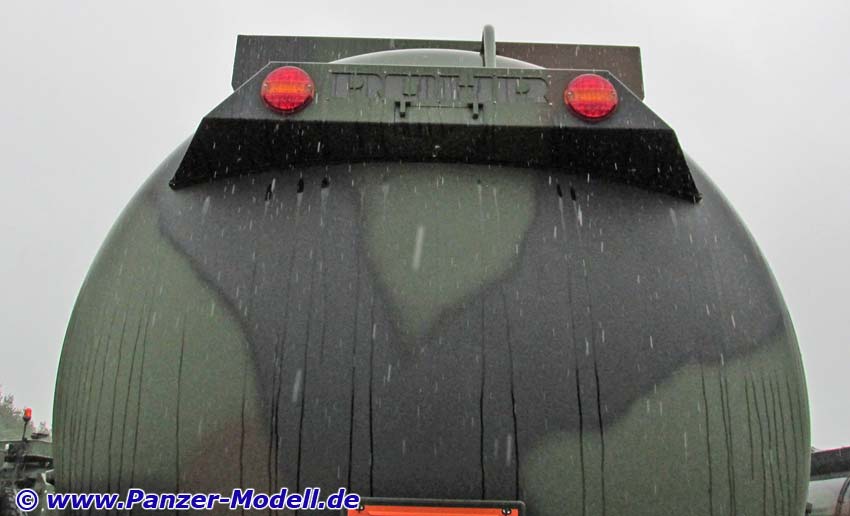

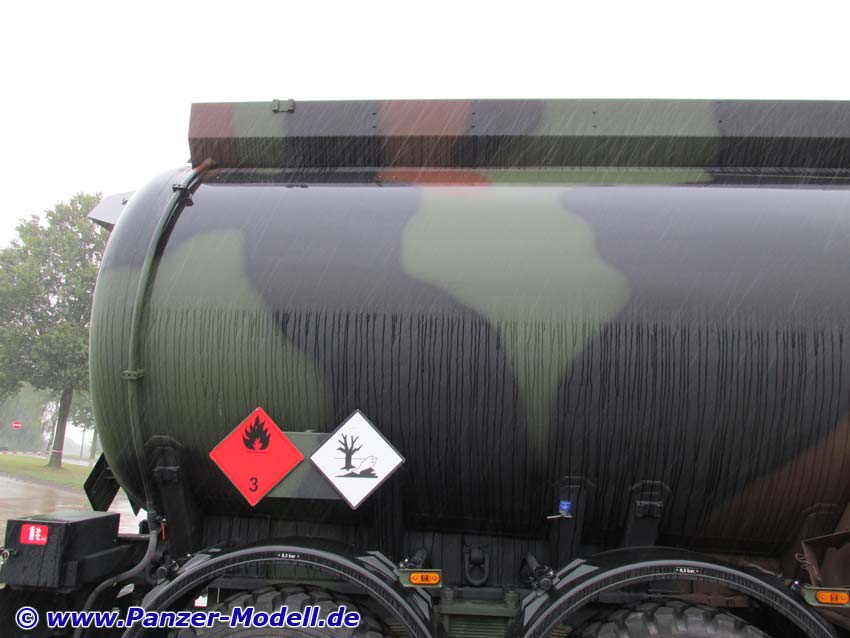

Heckseite oben

Ansicht links hinten

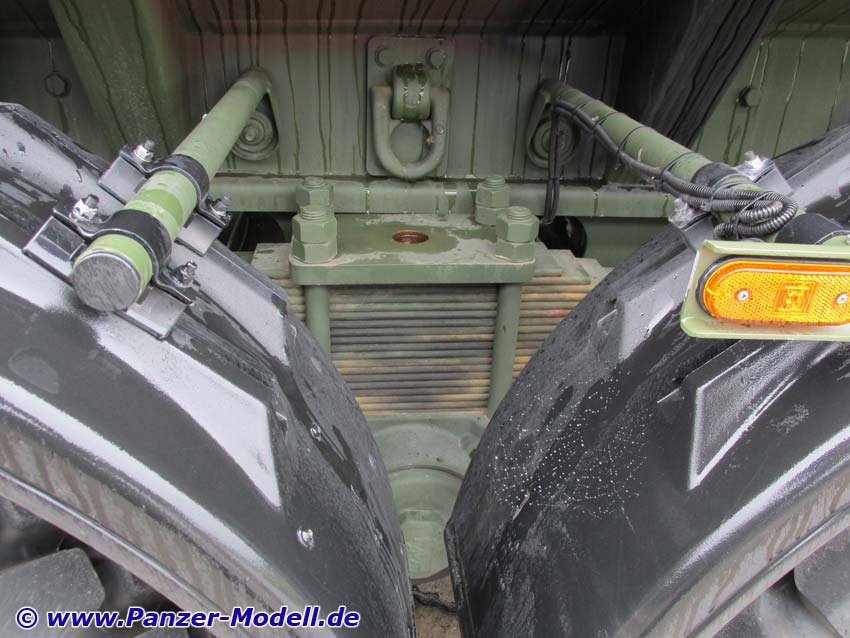

Blattfedern Auflieger links

Aggegatbox links

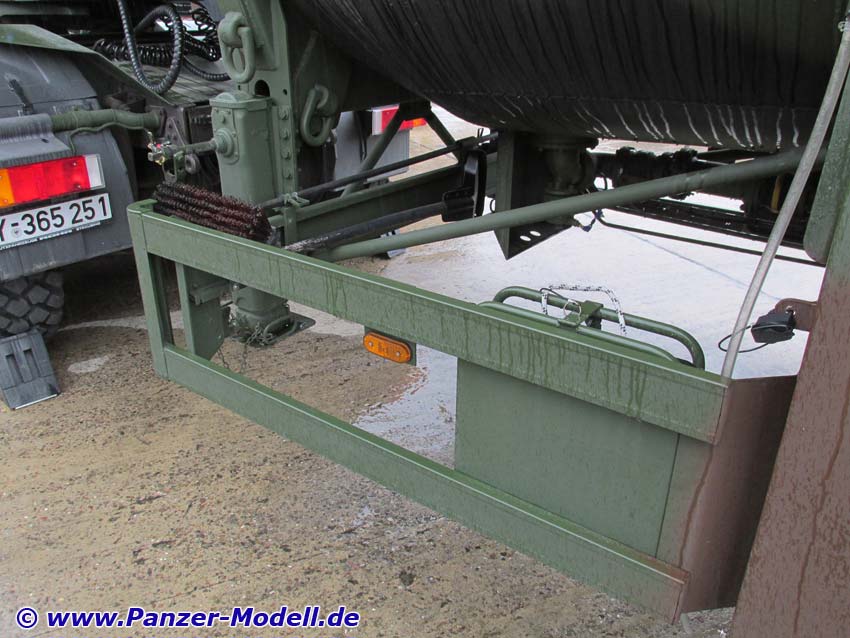

Unterfahrschutz links

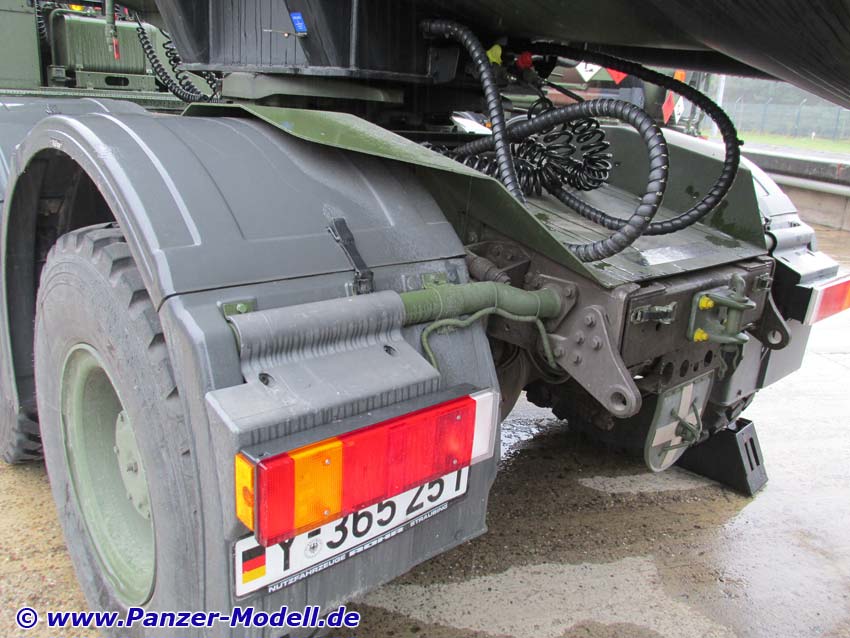

Heckseite Zugmaschine

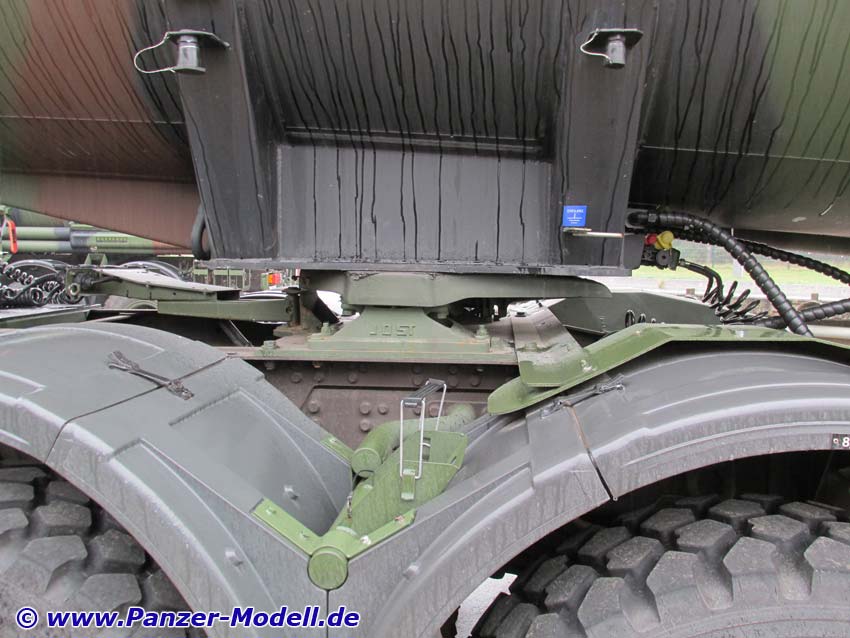

Aufliegersattel

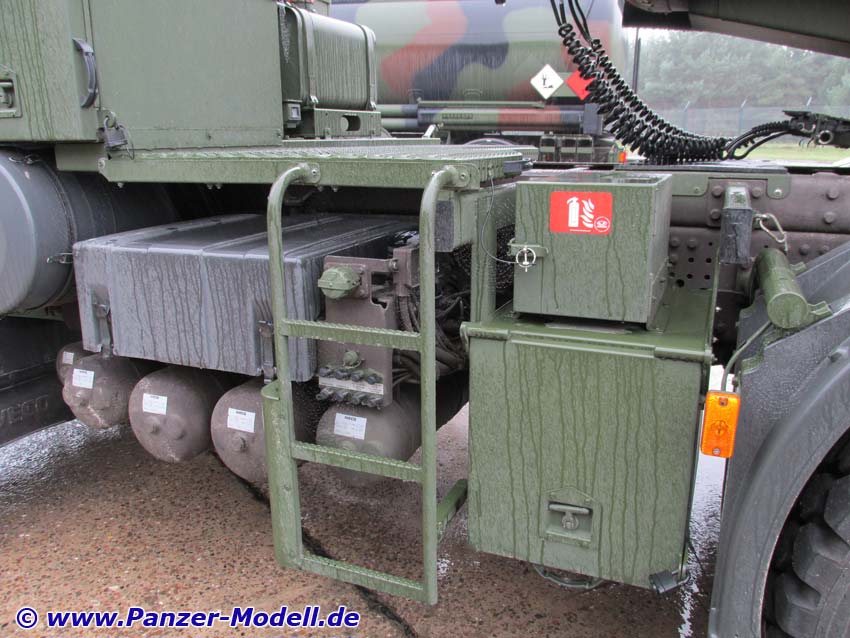

Staukisten, Luftbehälter, Aufstiegshilfe

Staukisten links hinter Farerkabine

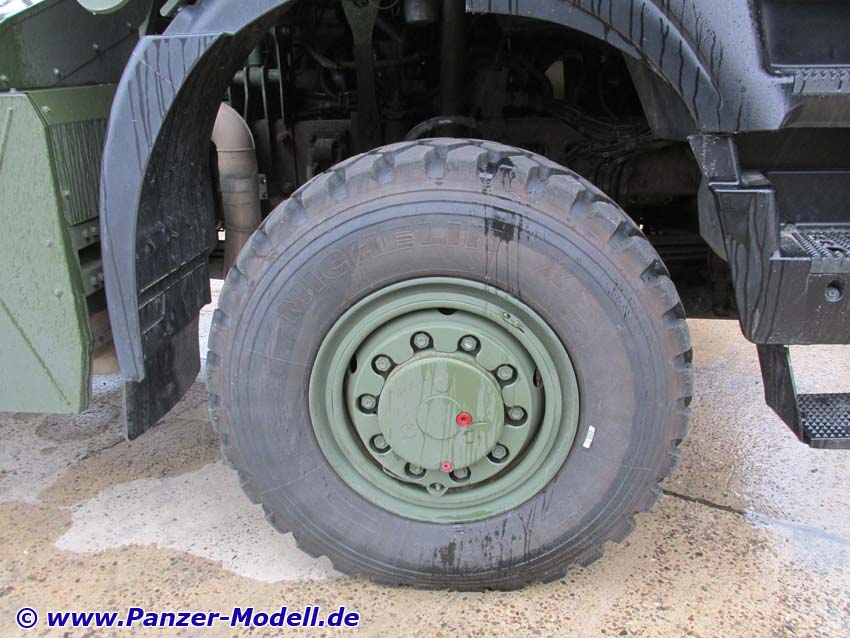

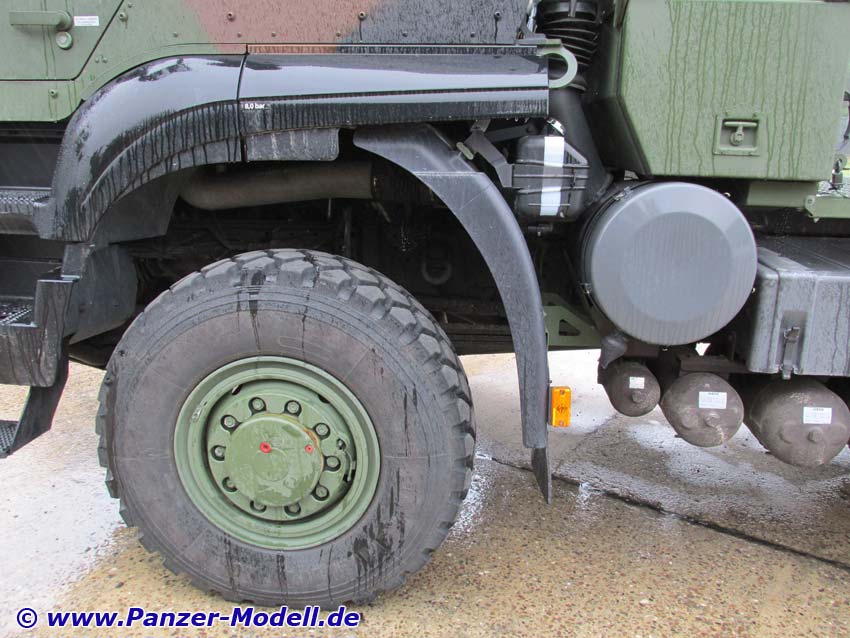

Linkes Vorderrad

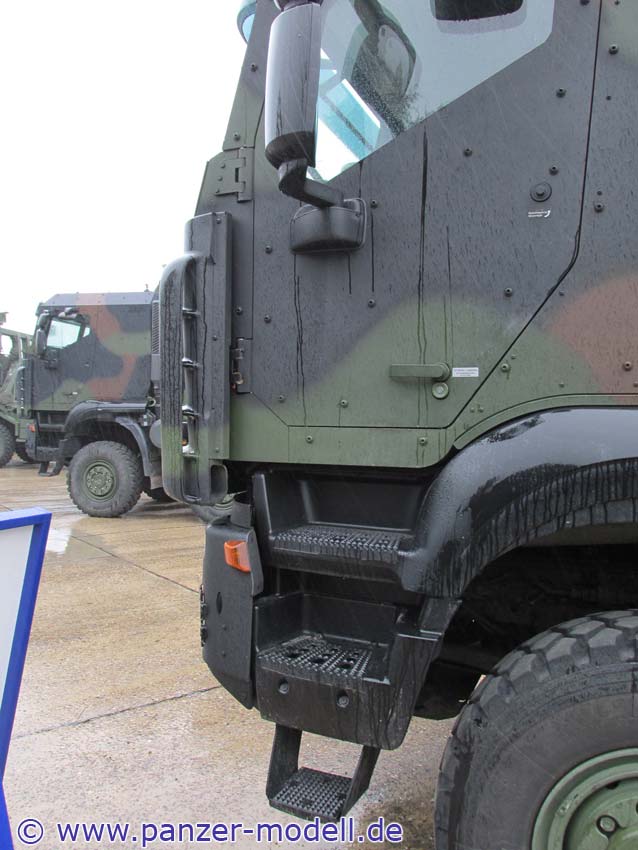

Fahrerseite

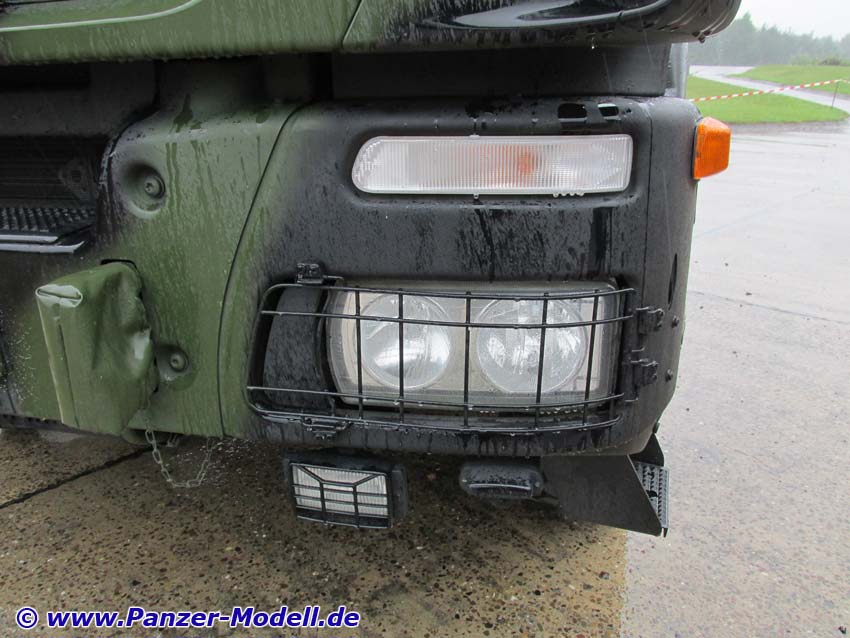

Schwinwerfer und Blinker vorn links

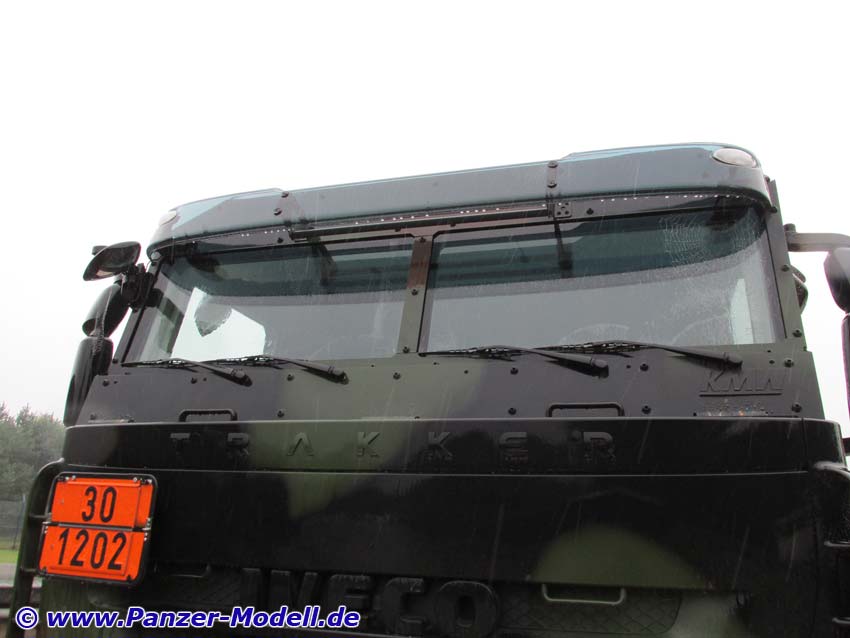

Obere Frontseite
