Nachdem
wir uns bereits ausführlich mit den taktischen Zeichen der Bundeswehr
beschäftigt haben, möchten wir uns an dieser Stelle einem weiteren
Mysterium des Bundeswehr Modellbaus widmen - den MLC Schildern (MLC =
Military Load Class).

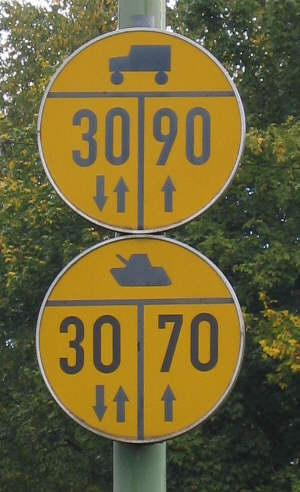

An Brücken oder ähnlichen Übergängen befinden sich
runde gelbe Schilder mit Zahlenangaben und einem Lkw-Symbol oder einem
Panzers und mit Richtungsangaben (siehe nebenstehendes Foto). Diese geben
bei Benutzung solcher Stellen mit Ketten-/Radfahrzeugen die höchstzulässige
MLC des Fahrzeuges an, mit der diese Stelle gefahrlos (für die Brücke)
überwunden werden kann.
Leider enthalten Modellbausätze oftmals zu große und schlichtweg
falsche MLC Schilder. Mit der nachfolgenden Tabelle möchten wir eine
kleine Hilfestellung bieten.
Doch zunächst ein kurzer Überblick über die Varianten der MLC Schilder:
 |
 |
 |
 |
 |
 |
 |
|
Schwarz
auf gelbem MLC Schild. Auf gelb-oliven Fahrzeugen, nie auf Flecktarn
oder Bronzegrün
|
Weiß
auf schwarzem Kreis. Auf späten gelb-oliven Fahrzeugen, auch
auf Bronzegrün oder Flecktarn
|
Weiß
auf Schwarz mit Ring. Auf späten gelb-oliven Fahrzeugen, auch
auf Bronzegrün oder Flecktarn
|
Fehgrau
auf Schwarz. Auf bronzegrünen Fahrzeugen und auf Flecktarn
|
Fehgrau
auf Schwarz mit Ring. Auf bronzegrünen Fahrzeugen und auf Flecktarn
|
Fehgrau
mit Ring ohne schwarze Hinterlegung. Auf Flecktarn.
|
Schwarz auf Fehgrau. Nur auf Flecktarn, sehr seltene Variante!
|
Wie immer gilt auch hier - keine Regel ohne Ausnahme. Lediglich die Kombination gelbes Schild auf Flecktarn oder fehgraue Schriften in Verbindung mit gelb-oliven Fahrzeugen können (nahezu) ausgeschlossen werden.
Eine
Besonderheit stellen MLC Schilder dar, auf denen der Gewichtsklasse ein
"c" vorangestellt ist. Diese Schilder geben das Gewicht eines
kompletten Gespannes an, nicht das des Zugfahrzeuges! Vornehmlich wird
es verwendet bei allen Arten von Sattelzugmaschinen, vom 30 Tonnen MAN
Sattelzug, bis hin zum 100 Tonnen Schwerlasttransport. Man findet die
"C-Schilder" aber auch vor Zugmaschinen mit Anhänger, so
z.B. bei den 5 Tonnern von Mercedes und Iveco oder sogar Transportpanzer
Fuchs mit 1,5 Tonnen Anhänger.
In der Regel sind die MLC Schilder aufgemalt (gespritzt) und befinden sich in Fahrtrichtung rechts vorn am Fahrzeug. Bei LKW werden oft Metallschilder mit austauschbaren Zahlen verwendet, um die MLC der tatsächlichen Ladung anzupassen. Im Gegensatz zu Kampffahrzeugen, tragen LKW die MLC Schilder auch rechts an der Kabine.
Die Qualität der MLC Schilder ist sehr unterschiedlich. Von sauberen
Spritzschablonen über handgemalte Zahlen bis hin zu Aufklebern ist
alles zu finden. Theoretisch sollten alle MLC Schilder und deren Zahlen
genormte Größen haben, die Praxis zeigt aber, daß die
Schilder oftmals den räumlichen Gegebenheiten angepasst werden. Auch
bei den Zahlen sind deutliche Größenunterschiede zu erkennen.
Die nachfolgende Tabelle erhebt keinerlei Anspruch auf Vollständigkeit und wurde ausschließlich anhand von Fotos der Originalfahrzeuge zusammengestellt. Im Zweifel haben wir ein Fahrzeug lieber weggelassen, als eine falsche oder unsichere MLC anzugeben. In der Tabelle ist auch markiert, welche Farben bei den MLC Schildern am jeweiligen Fahrzeug möglich ist. Der Einfachheit halber, ist kein Unterschied gemacht, zwischen den Varianten auf schwarzem Grund, da hier in der Praxis auch die verschiedensten Kombinationen auftreten.
| .
|
||||
 |
MLC |
Fahrzeug |
||
| 5 |
Unimog S404 | |||
|
5
|
TroLF 750 auf Unimog S | |||
|
6
|
TroLF 750 auf Unimog S mit Rettungsbühne | |||
| 7 |
BV 206 | selten mit MLC Schildern | ||
|
8
|
Mehrzweckarbeitsgerät AS 6M | |||
| 8 |
Unimog U1200 | |||
| 9 |
Gefechtsfeldradar AN/TPS auf Hotchkiss kurz | |||
|
9
|
Dingo 1 | |||
| 9 |
Feldumschlaggerät 2,5 Y4 | |||
| . | ||||
|
|
10 |
Dreiseitenkipper auf KHD Jupiter | ||
|
10
|
Eagle IV | |||
| 12 |
SARS - Lance Trägerfahrzeug | |||
|
11
|
Eagle V | |||
|
12
|
FlKfz 2400 auf MB LG315/46 | |||
| 12 |
M 113 San | |||
| 12 |
M 113 Führungsfahrzeug | |||
| 12 |
M 113 Mörser | |||
| 12 |
Fennek | |||
| 12 |
Minenwurfsystem Skorpion auf M 548 G | |||
| 13 |
Green Archer auf M 113 | |||
| 13 |
M 113 Führung/Funk | |||
| 13 |
M 577 Gefechtsstandsfahrzeug | |||
|
13
|
FlKfz 2400 auf MB LG315/46 | |||
| 13 |
DB L 1017A | |||
| 13 |
5t Iveco tmil | |||
| 14 |
Drohne CL89 auf MAN 630 | |||
| 14 |
MAN 630 L2 A | |||
|
14
|
Duro/Yak | |||
|
14
|
Dingo 2 | |||
| 15 |
MAN 5t mil gl | |||
| 15 |
FERA auf MAN 5t mil gl | |||
| 16 |
LARS auf KHD Jupiter | |||
| 16 |
M 577 A1 GE Gefechtsstandsfahrzeug | |||
| 16 |
MAN 5t A1 FüWa / RiFu (Patriot) | |||
| 16 |
Fuchs A4 Rüstsätze Pioniergruppe und Führung/Funk (FüFu, PiGrp) | |||
| 16 |
Fuchs A1 Hummel | |||
| 16 |
M 113 RATAC (Artiellerie Beobachtungsradar "ABRA") | |||
| 16 |
M 548 A1 G | |||
| 16 |
16 |
KHD Jupiter | einige" Jupiter" haben sich in bis in die Zeit der schwarzen MLCs hinübergerettet | |
| 16 |
LANCE Trägerfahrzeug | |||
| 17 |
FAUN Löschfahrzeug LF 3000 | |||
| 17 |
M 113 Artillerie Beobachtung (Rohr) | |||
|
17
|
M 113 Mörser | |||
| 17 |
Fuchs A4 (Milan, ABC) | |||
|
17
|
Fuchs A1 Störsender Hummel | |||
| 18 |
Fuchs A7 Rüstsatz Führung/Funk (FüFu) | |||
|
18
|
Fuchs A4A6 Rüstsatz Führung/Funk (FüFu) ADLER III | |||
| 19 |
MAN 7t mil gl Brückentransporter | |||
|
19
|
Flächenräumgerät Ahlmann AS210 | |||
| 19 |
Fuchs A7 Milan, PiGrp, SAN | |||
| 19 |
19 |
Spähpanzer 2 Luchs | Alte "Luchs" mit gelb-oliver Tarnung trugen noch das gelbe MLC Schild | |
| .
|
||||
|
|
20 |
Schützenpanzer HS-30 | ||
| 20 |
20 |
7 to Drohne CL 289 | ||
| 20 |
MAN 7t mil gl | |||
| c20 |
Fuchs Rüstsatz Pioniergruppe mit 1,5 Anhänger | MLC Schilder mit "c" sind beim Fuchs nicht die Regel, stellen aber eine reizvolle Ausnahme dar | ||
| |
21 |
Lkw 10 t MAN 22.240 | ||
| |
21 |
Flugfeldtankwagen Iveco-Magirus 260-30 | ||
|
21
|
FlKfz 3500 auf Faun | |||
| |
22 |
Straßentankwagen Iveco-Magirus 260-32 | ||
|
22
|
GTF 5t Zetros (geschützt) | |||
|
23
|
M42 Duster | |||
| 24 |
MAN 10t mil gl (sehr frühe Fotos) | Wahrscheinlich nur Vorserienfahrzeuge, kein Zusammenhang zwischen MLC und Kran | ||
| 24 |
M2B "Alligator" (einfarbig) | |||
| 24 |
Artillerie Beobachtungs Panzer auf Basis KaJaPa | |||
| 24 |
M 109 G | |||
| 24 |
MAN 7t mil gl mit Drohne CL89 | |||
|
25
|
TPz Fuchs 1 A8A3(A1) | |||
| 25 |
M2B "Alligator" (Flecktarn) | |||
| 25 |
MAN 10t mil gl | |||
| 25 |
M 109 A3G | |||
| 26 |
Patriot ECS | |||
|
26
|
TPz Fuchs A8Ax | |||
| 26 |
Antennenmastanlage Patriot "AMA" | |||
| 26 |
26 |
Jaguar 2 TOW | gelb-olive Fahrzeuge vereinzelt mit gelbem Schild, ansonsten id.R. schwarz | |
| 26 |
26 |
Jaguar 1 HOT (gelboliv) | gelb-olive Fahrzeuge vereinzelt mit gelbem Schild, ansonsten id.R. schwarz | |
| 26 |
MARS | |||
| 27 |
Marder (Vorserie) | |||
| 27 |
Jaguar 1 HOT (Flecktarn) | |||
| 27 |
27 |
Kanonenjagdpanzer | Kein Zusammenhang zwischen MLC und Tarnung erkennbar | |
| 27 |
Roland LVB | |||
| 28 |
40m Gittermast auf MAN 15t | |||
| 28 |
Straßentankwagen Magirus-Deutz MD 320 | |||
| 29 |
Marder | |||
| |
29 |
Iveco-Magirus 260-30 (Kippbrücke LwPi) | ||
| 29 |
29 |
M 107 | ||
| 29 |
29 |
M 110 A2 | ||
| .
|
||||
 |
30 |
Raketenjagdpanzer 2 (SS-11) | ||
| 30 |
30 |
Kanonenjagdpanzer | Kein Zusammenhang zwischen MLC und Tarnung erkennbar | |
| 30 |
Marder Fahrschulpanzer | |||
| 30 |
30 |
Marder 1 A1 | ||
| 30 |
Marder 1 A2 | |||
| 30 |
Patriot Werfer (LS) | |||
| 30 |
Roland FGR | |||
| 30 |
Roland Rad | |||
| 32 |
Luftraumüberwachungsradar auf MAN 15t "LÜR" | |||
| 32 |
Faltstrassengerät auf MAN 15t | |||
|
32
|
UTF 5t milgl | |||
|
(c)33
|
FlKfz 8000 auf Faun | |||
| 35 |
MAN Multi | |||
| 36 |
Strassentankwagen | |||
| 37 |
Marder 1 A3 | |||
| 37 |
37 |
Roland Kette | ||
| c37 |
Sattelzug MAN 15.240 | |||
| |
c37 |
Tanksattelzug Magirus-Deutz MD 320 | ||
|
38
|
GTK Boxer A0 (erste Ausführung) | |||
|
39
|
Iveco Trakker | |||
| .
|
||||
|
40
|
GTK Boxer San | |||
|
40
|
UTF 15t milgl | |||
|
41
|
GTK Boxer Fü/Fu A0 / A1 | |||
|
41
|
Multi A4 FSA | |||
|
42
|
GTK Boxer A0 / A1 | |||
 |
42 |
Marder 1 A5 | ||
| 42 |
Leopard 1 | |||
|
42
|
GTK Boxer San A0 / A1 | |||
| 43 |
Bergepanzer 2 (+) | |||
| 44 |
Leopard 1 4. Baulos | |||
| 44 |
Leopard 1 A1 | |||
| 44 |
44 |
Leopard 1 A4 | ||
|
44
|
GTK Boxer A2 | |||
| 45 |
45 |
Leopard 1 A1A2 | ||
| 45 |
45 |
Leopard 1 A2A1 | ||
| 45 |
Leopard 1 A5 | |||
| 46 |
46 |
Leopard 1 A3 | ||
| 48 |
Bergepanzer 2 (+) | |||
| 48 |
Pionierpanzer 2 "Dachs" | |||
|
48
|
SPz Puma | |||
| .
|
||||
 |
50 |
50 |
M 48 A2C | Standardmäßig gelbes Schild, aber auch mit schwarzem Schild belegbar |
| 50 |
M88 A1 G | |||
| 50 |
Bergepanzer 2 (+) | |||
| 50 |
Brückenlegepanzer "Biber" | |||
| 52 |
Flakpanzer 1 "Gepard" A2 | |||
| 53 |
M48 A2 GA2 | |||
| 56 |
Abschleppkran auf 15t | |||
| .
|
||||
 |
60 |
Minenräumpanzer "Keiler" | ||
| 60 |
Bergepanzer 3 "Büffel" | |||
| 60 |
Fahrschul Leopard 2 | |||
| 60 |
Leopard 2 A4 | |||
| 60 |
Panzerhaubitze 2000 | |||
|
62
|
Panzerhaubitze 2000 A2 | |||
|
69
|
Bergepanzer 3 A0A2 "Büffel" | |||
| .
|
||||
 |
70 |
Leopard 2 A5 | ||
| 70 |
Leopard 2 A6 | |||
|
70
|
Leopard 2 A6M | |||
|
70
|
Leopard 2 A6M A2 | |||
|
70
|
Leopard 2 A7 | |||
|
70
|
Bergepanzer 3 A0A4 "Büffel" | |||
|
71
|
PzSBr Leguan | |||
|
72
|
Bergepanzer 3 A1 "Büffel" | |||
|
72
|
Minenräumpanzer "Keiler" KWS | |||
|
76
|
Leopard 2 A7V | |||
| .
|
||||
 |
c92 |
SLT 50-2 Elefant | ||
| c94 |
SLT 50-3 Elefant | |||
| c100 |
sSaZgM Franziska | |||
| . .
|
||||
(+) Ausnahmefall Bergepanzer 2 "Standard"
Bei fast allen Fahrzeugen lässt sich die MLC eindeutig bestimmen, bei verschiedenen MLC für einen Fahrzeugtyp liegen oftmals neue Rüststände oder dergleichen zu Grunde. Eine interessante Ausnahme bildet der Bergepanzer 2 Standard ("Bergeleo"). Dieses Fahrzeug gibt es in der Ur-Version und als leistungsgesteigerte Variante A2. Interessanterweise werden am Bergepanzer 2 drei verschiedene MLC verwendet: 43, 48 und 50. Wer nun an einen Zusammenhang zwischen MLC und Variante denkt, irrt leider - sowohl Bergepanzer 2, als auch Bergepanzer 2 A2 sind fotografisch mit allen drei MLCs belegbar! Um die Ausnahme von der Regel noch weiter zu vertiefen, lässt sich auch kein zeitlicher Zusammenhang zwischen MLC und Variante konstruieren.

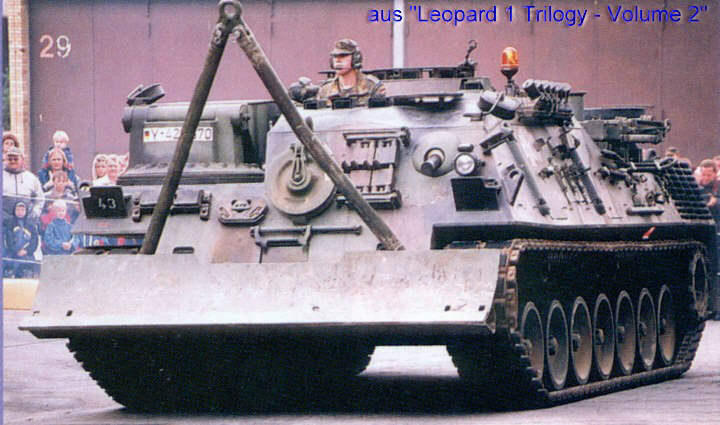

 Bergepanzer 2 mit MLC 43 (Stadtallendorf 2000) |

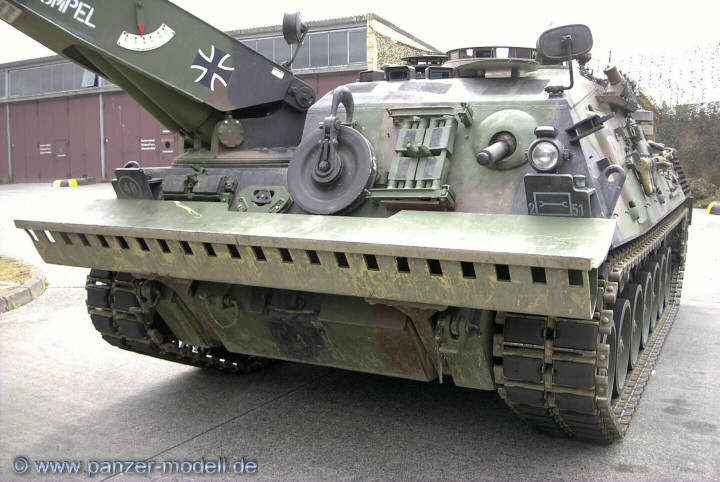

 Bergepanzer 2 mit MLC 48 (Stadtallendorf 2002) |

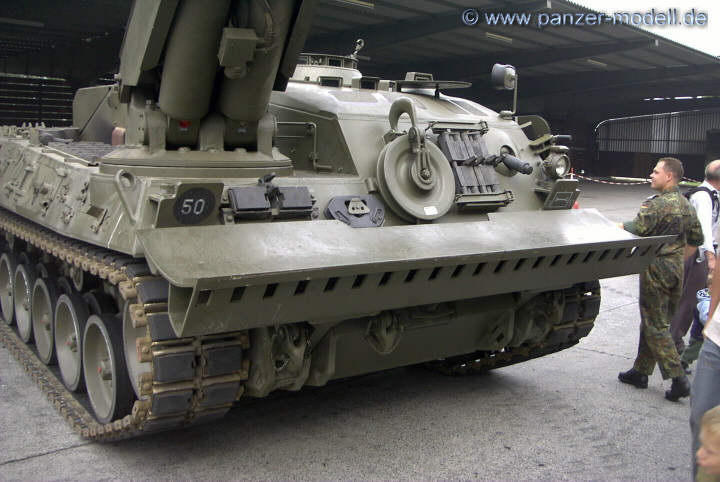

 Bergepanzer 2 A2 mit MLC 50 (Stadtallendorf 2002) |
Obige Fotos würden eine schöne gradlinige Entwicklung, inkl Zusammenhang MLC zu Version und Zeit suggerieren. Leider fuhren anlässlich des Tages der offenen Tür in Fuldatal 2002 auch Bergepanzer 2 A2 mit MLC 43 vor unsere Kameras, ebenso finden sich in der Literatur Fotos von älteren Bergepanzer 2 ohne Leistungssteigerung, die mit MLC 50 markiert sind...
Sollten Sie in unserer MLC-Tabelle Fehler entdeckt haben oder weitere Ergänzungen beisteuern wollen, so sind diese jederzeit willkommen. Bitte senden Sie sie mit Fotobeweis an: thomas.hartwig@panzer-modell.de
